2015 OPEL CORSA Betriebsanleitung (in German)

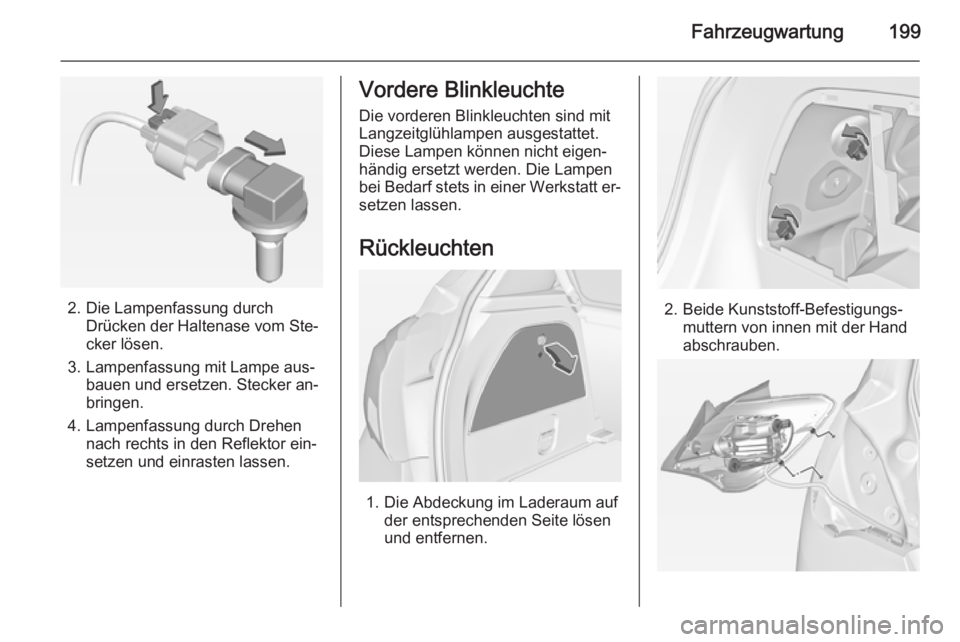

Fahrzeugwartung199
2. Die Lampenfassung durchDrücken der Haltenase vom Ste‐
cker lösen.
3. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
4. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
Vordere Blinkleuchte
Die vorderen Blinkleuchten sind mit
Langzeitglühlampen ausgestattet.
Diese Lampen können nicht eigen‐
händig ersetzt werden. Die Lampen
bei Bedarf stets in einer Werkstatt er‐ setzen lassen.
Rückleuchten
1. Die Abdeckung im Laderaum auf der entsprechenden Seite lösen
und entfernen.
2. Beide Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.

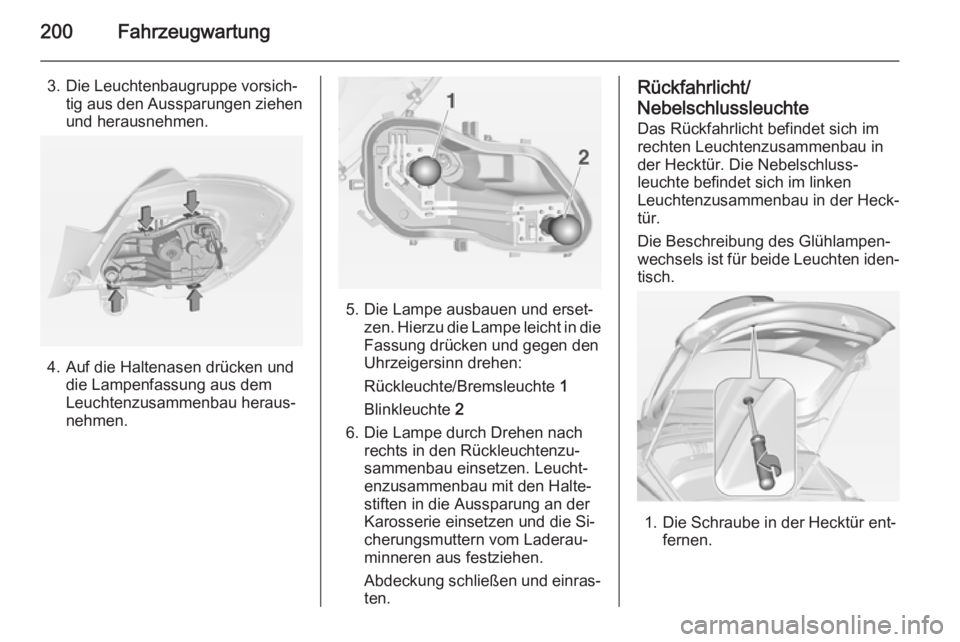

200Fahrzeugwartung
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen.
4. Auf die Haltenasen drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe leicht in die
Fassung drücken und gegen den
Uhrzeigersinn drehen:
Rückleuchte/Bremsleuchte 1
Blinkleuchte 2
6. Die Lampe durch Drehen nach rechts in den Rückleuchtenzu‐sammenbau einsetzen. Leucht‐
enzusammenbau mit den Halte‐
stiften in die Aussparung an der
Karosserie einsetzen und die Si‐
cherungsmuttern vom Laderau‐
minneren aus festziehen.
Abdeckung schließen und einras‐
ten.
Rückfahrlicht/
Nebelschlussleuchte Das Rückfahrlicht befindet sich im
rechten Leuchtenzusammenbau in
der Hecktür. Die Nebelschluss‐
leuchte befindet sich im linken
Leuchtenzusammenbau in der Heck‐
tür.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐
tisch.
1. Die Schraube in der Hecktür ent‐ fernen.

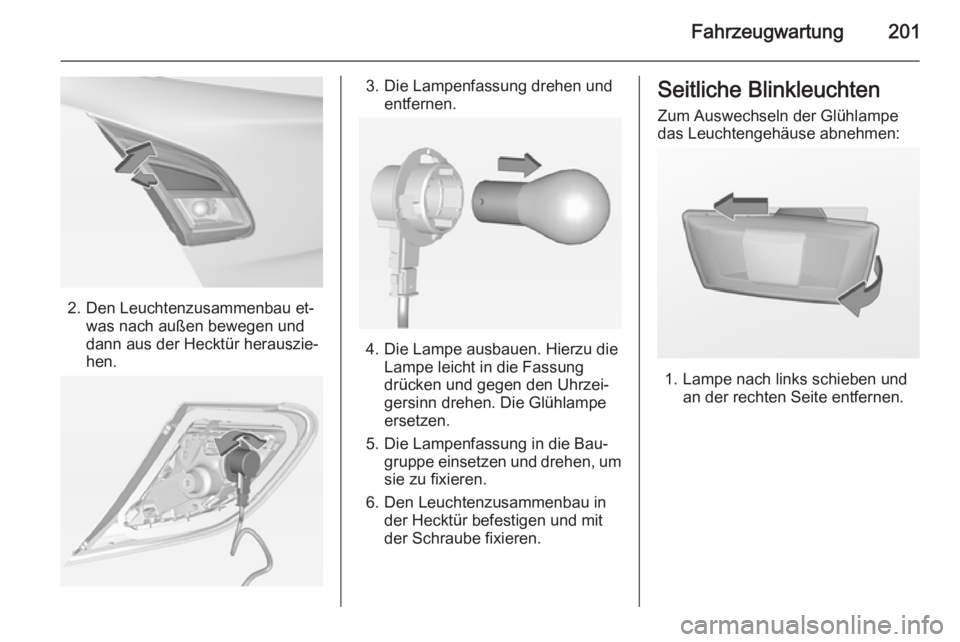

Fahrzeugwartung201
2. Den Leuchtenzusammenbau et‐was nach außen bewegen und
dann aus der Hecktür herauszie‐
hen.
3. Die Lampenfassung drehen und entfernen.
4. Die Lampe ausbauen. Hierzu dieLampe leicht in die Fassungdrücken und gegen den Uhrzei‐gersinn drehen. Die Glühlampe
ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und drehen, umsie zu fixieren.
6. Den Leuchtenzusammenbau in der Hecktür befestigen und mit
der Schraube fixieren.
Seitliche Blinkleuchten
Zum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

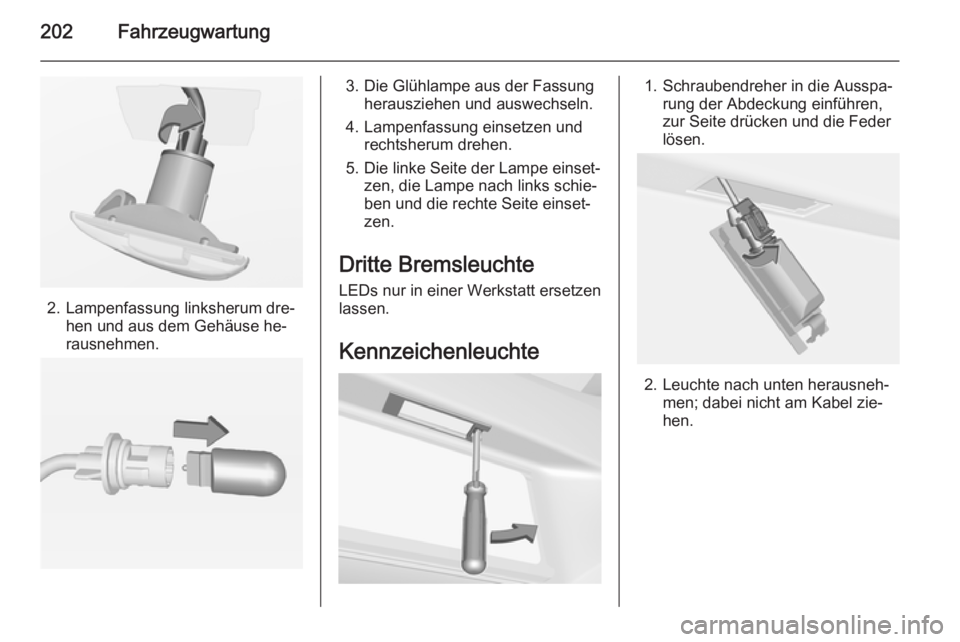

202Fahrzeugwartung
2. Lampenfassung linksherum dre‐hen und aus dem Gehäuse he‐
rausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen und rechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Dritte Bremsleuchte LEDs nur in einer Werkstatt ersetzen
lassen.
Kennzeichenleuchte1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Leuchte nach unten herausneh‐ men; dabei nicht am Kabel zie‐
hen.

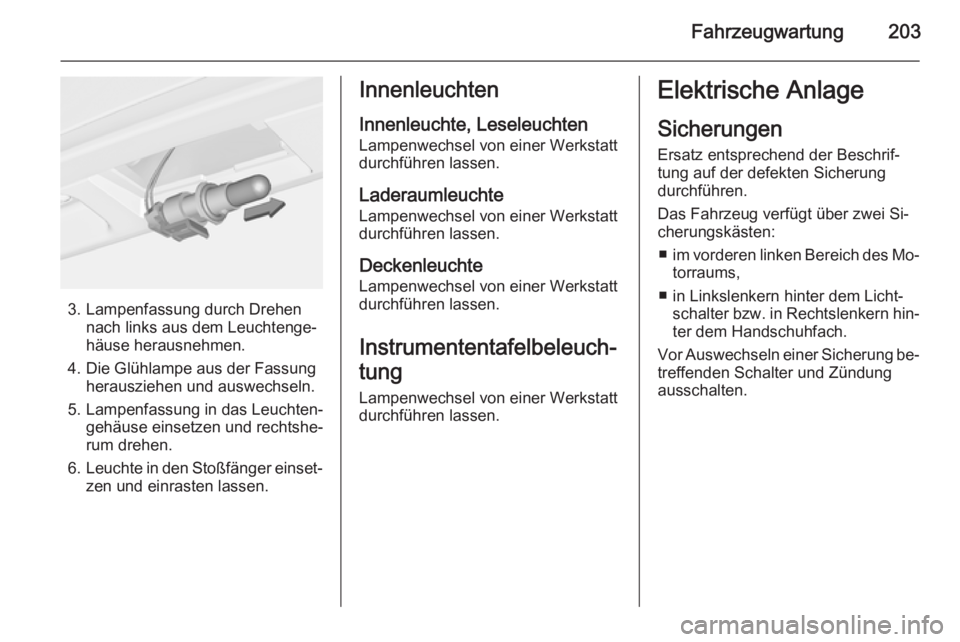

Fahrzeugwartung203
3. Lampenfassung durch Drehennach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Leuchte in den Stoßfänger einset‐
zen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Deckenleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkern hin‐ter dem Handschuhfach.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.

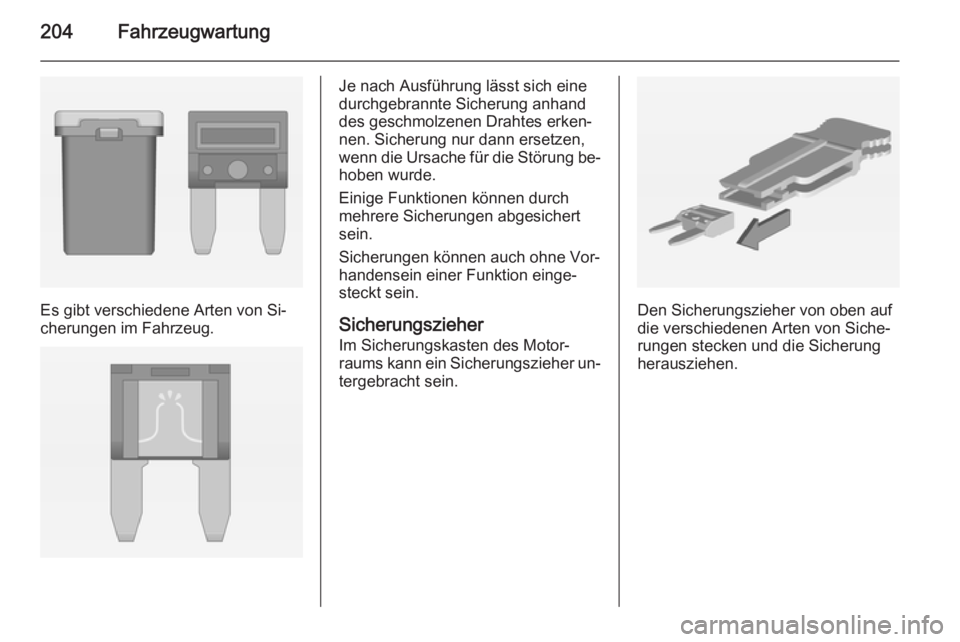

204Fahrzeugwartung
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.

Fahrzeugwartung205Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1Anhängerschnittstellenmodul2Außenspiegelschalter3Batteriesensor4Kontrolleinheit Fahrwerk5ABS6Tagfahrlicht links7–8Getriebesteuergerät9Kontrolleinheit Karosserie10Leuchtweitenregulierung/
Reifendruck-Kontrollsystem/
Anhängerschnittstellenmodul11Heckscheibenwischer12Scheibenheizung13Tagfahrlicht rechts14Außenspiegelheizung15–

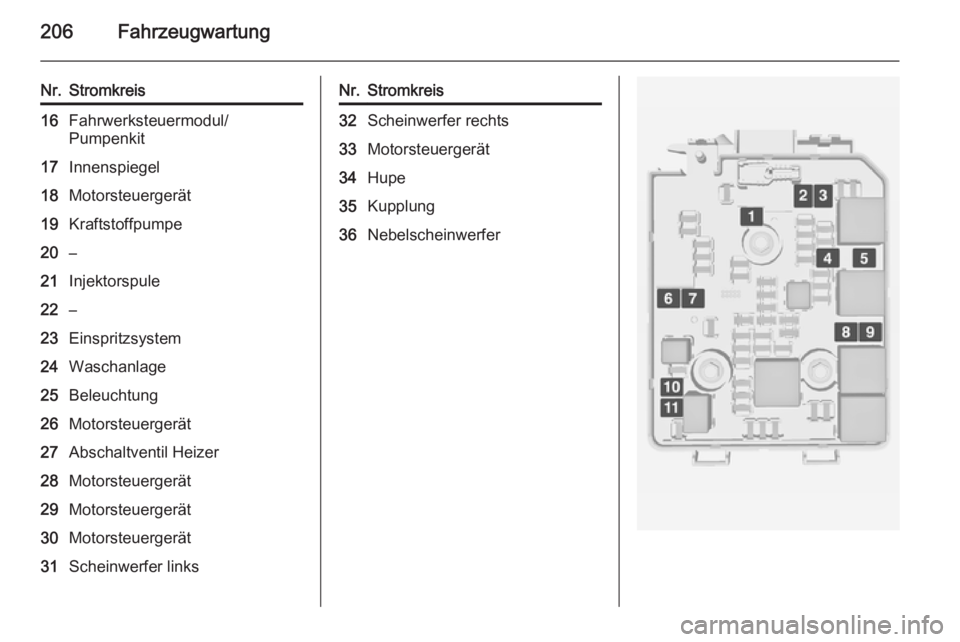

206Fahrzeugwartung
Nr.Stromkreis16Fahrwerksteuermodul/
Pumpenkit17Innenspiegel18Motorsteuergerät19Kraftstoffpumpe20–21Injektorspule22–23Einspritzsystem24Waschanlage25Beleuchtung26Motorsteuergerät27Abschaltventil Heizer28Motorsteuergerät29Motorsteuergerät30Motorsteuergerät31Scheinwerfer linksNr.Stromkreis32Scheinwerfer rechts33Motorsteuergerät34Hupe35Kupplung36Nebelscheinwerfer
