Péče o vozidlo135Výměna lišty stěrače
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače na zadních
výkyvných dveřích
Nadzvedněte raménko stěrače,
zatlačte a podržte příchytku a oddělte
lištu stěrače.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače na dveřích
zavazadlového prostoru
Nadzvedněte raménko stěrače,
zatlačte a podržte příchytku a oddělte
lištu stěrače.
Připevněte lištu stěrače k raménku
stěrače a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.

136Péče o vozidloVýměna žárovkyVypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici!
Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte funkci
světel.Halogenové světlomety
Světlomety mají samostatné systémy
pro tlumená/boční světla 1 (vnější
žárovka) a dálková světla/světla pro
jízdu ve dne 2 (vnitřní žárovka).
Pro přístup k žárovkám vytáhněte
ochranné kryty.
Tlumená světla 1. Sejměte ochranný kryt.
2. Odpojte konektor od žárovky.
3. Oddělte kabelovou svorku a vyjměte žárovku z reflektoru.
4. Vložte novou žárovku do reflektoru takovým způsobem,
aby polohovací výčnělek žárovky
byl vystředěný s drážkou
reflektoru.
5. Připojte k žárovce konektor.
6. Zapojte kabelovou svorku.
7. Namontujte ochranný kryt.
Dálková světla 1. Sejměte ochranný kryt.
2. Odpojte konektor od žárovky.
3. Oddělte kabelovou svorku a vyjměte žárovku z reflektoru.

Péče o vozidlo137
4. Vložte novou žárovku doreflektoru takovým způsobem,
aby žárovka byla vystředěná
s drážkou reflektoru.
5. Zapojte kabelovou svorku a připojte konektor k žárovce.
6. Namontujte ochranný kryt.
Boční světlo 1. Sejměte ochranný kryt. Stáhněte držák žárovky
z reflektoru otočením proti směru
hodinových ručiček.2. Vyjměte žárovku z objímky
a vložte novou žárovku.
3. Zasuňte držák žárovky do světlometu.
4. Zaklesněte otáčením ve směru hodinových ručiček.
5. Namontujte ochranný kryt.
Světla pro jízdu ve dne 1. Sejměte ochranný kryt.2. Stáhněte držák žárovky z reflektoru otočením proti směru
hodinových ručiček.
3. Vyjměte žárovku z objímky a vložte novou žárovku.
4. Zasuňte držák žárovky do světlometu.
5. Zaklesněte otáčením ve směru hodinových ručiček.
6. Namontujte ochranný kryt.
Světla předních ukazatelů směru
1. Sejměte ochranný kryt.

138Péče o vozidlo
2. Stáhněte držák žárovkyz reflektoru otočením proti směru
hodinových ručiček.
3. Lehce zatlačte žárovku do držáku, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.
4. Zasuňte držák žárovky do světlometu.
5. Zaklesněte otáčením ve směru hodinových ručiček.
6. Namontujte ochranný kryt.
Koncová světla
1. Demontujte tři upevňovací šrouby.
2. Odmontujte skříň světla z vozidla.
3. Odpojte objímku konektoru z držáku žárovky.
4. Pomocí šroubováku vyšroubujtečtyři upevňovací šrouby. Otočte
držák žárovky pro zpátečku proti
směru hodinových ručiček
a vyměňte žárovku.
5. Odmontujte držák žárovky a těsnění ze skříně světla.
6. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku.

Péče o vozidlo139
Brzdové světlo (1)
Světlo ukazatele směru ( 2)
Koncové světlo ( 3)
Koncové světlo / světlo do mlhy ( 4 )
7. Namontujte těsnění na držák žárovky a ujistěte se, že je
správně usazené. Namontujte
držák žárovky do skříně světla
a ujistěte se, že správně zasazen. Pomocí šroubováku utáhněte
čtyři upevňovací šrouby.
8. Namontujte držák žárovky zpátečky a utáhněte ho otočením
po směru hodinových ručiček.
9. Zajistěte objímku konektoru.
10. Zasuňte skříň světla do karoserie a ujistěte se, že je usazená
správně. Utáhněte tři upevňovací
šrouby.
11. Zapněte zapalování a zkontrolujte
funkčnost všech světel.
Boční ukazatele směru Žárovky nechte vyměnit v servisu.
Přídavné brzdové světlo
Žárovky nechte vyměnit v servisu.Osvětlení registrační
značky
Dveře zavazadlového prostoru

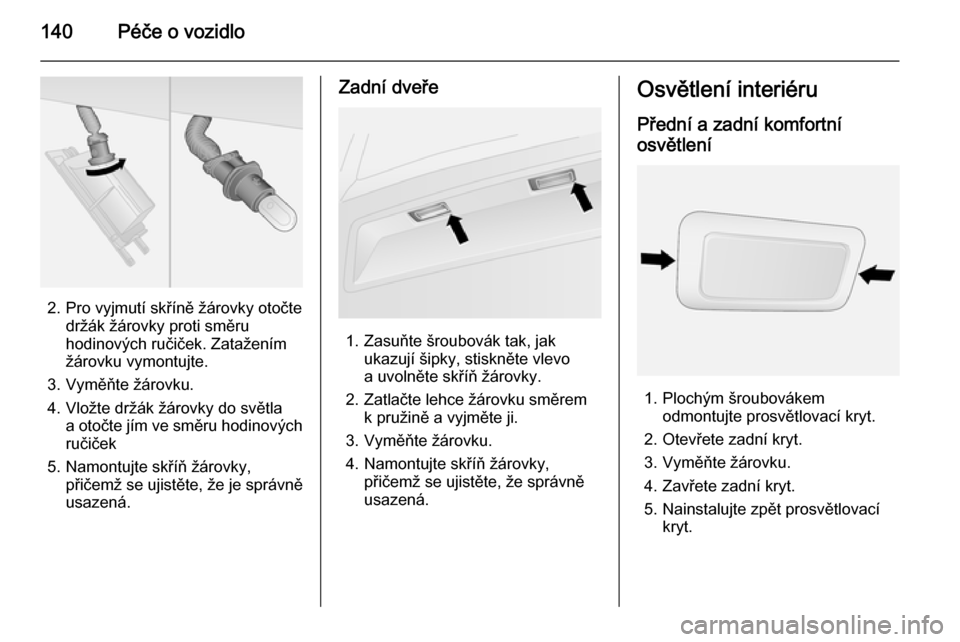

1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte na straně
a uvolněte skříň žárovky.

140Péče o vozidlo
2. Pro vyjmutí skříně žárovky otočtedržák žárovky proti směru
hodinových ručiček. Zatažením
žárovku vymontujte.
3. Vyměňte žárovku.
4. Vložte držák žárovky do světla a otočte jím ve směru hodinovýchručiček
5. Namontujte skříň žárovky, přičemž se ujistěte, že je správně
usazená.
Zadní dveře
1. Zasuňte šroubovák tak, jak ukazují šipky, stiskněte vlevo
a uvolněte skříň žárovky.
2. Zatlačte lehce žárovku směrem k pružině a vyjměte ji.
3. Vyměňte žárovku.
4. Namontujte skříň žárovky, přičemž se ujistěte, že správně
usazená.
Osvětlení interiéru
Přední a zadní komfortní
osvětlení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovku.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.

Péče o vozidlo141
Přední světlo interiéru, lampičkyna čtení
1. Plochým šroubovákem odmontujte prosvětlovací kryt.
2. Otevřete zadní kryt.
3. Vyměňte žárovky.
4. Zavřete zadní kryt.
5. Nainstalujte zpět prosvětlovací kryt.
Vytahovací zadní komfortní
osvětlení
1. Stiskněte tlačítko na horní straně světla a uvolněte je.
2. Ve zobrazených bodech vypačtesestavu světla.
3. Vyměňte žárovku, přičemž se ujistěte, že je správně usazená.
4. Namontujte zpět sestavu světla.
Osvětlení přístrojové
desky Žárovky nechte vyměnit v servisu.

142Péče o vozidloElektrická soustavaPojistky
Údaje na náhradní pojistce se musí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ Na pravé straně motorového prostoru, vedle baterie
■ za krytem ve spodní části přístrojového panelu na straně
řidiče
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.Poznámky
Ne všechna označení v pojistkové
skříňce v této příručce se musí
vztahovat na Vaše vozidlo.
Pokud kontrolujete pojistkovou
skříňku, orientujte se podle nálepky
pojistkové skříňky.
Pinzeta na pojistky
Pro vytažení pojistek použijte pinzetu na pojistky.
