Pleje af bilen135Baglygter
1. Afmontér de tre holdeskruer.
2. Afmontér lygtehuset fra bilen. 3. Frigør stikket fra pæreholderen.
4. De fire holdeskruer skrues af med
en skruetrækker. Drej pæreholde‐ ren til baklyset mod uret og udskift
pæren.
5. Afmontér pæreholder og tætning fra lygtehuset.
6. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i.Stoplygtepære ( 1)
Blinklyspære ( 2)
Baglygtepære ( 3)
Baglygtepære/tågelygtepære ( 4)
7. Montér tætningen på pæreholde‐ ren og kontrollér, at den sidder rig‐tigt. Montér pæreholderen i lygte‐
huset og kontrollér, at den går rig‐
tigt i hak. Spænd de fire holde‐
skruer med en skruetrækker.
8. Montér pæreholderen til baklyset og tilspænd ved at dreje med uret.
9. Isæt stikket.

136Pleje af bilen
10. Isæt lygtehuset i karrosseriet, ogkontrollér, at det sidder korrekt.
Spænd de tre holdeskruer.
11. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Sideblink
Få pærerne udskiftet på et værksted.
Højtplaceret stoplys
Få pærerne udskiftet på et værksted.Nummerpladelys
Bagklap
1. Isæt skruetrækkeren som angivet
med pilene, tryk til siden og frigør
pærehuset.
2. Drej pæreholderen mod uret, så den kan afmonteres fra pærehu‐
set. Afmontér pæren ved at
trække i den.
3. Udskift pæren.
4. Sæt pæreholderen ind i pærehu‐ set og drej den med uret.
5. Montér pærehuset og kontrollér, at det går korrekt i hak.

Pleje af bilen137
Bagdøre
1.Isæt skruetrækkeren som angivet
med pilene, tryk til venstre og fri‐
gør pærehuset.
2. Pres pæren ind mod klemmefje‐ deren med et let tryk, og tag den
ud.
3. Udskift pæren.
4. Montér pærehuset og kontrollér, at det går korrekt i hak.
Kabinelys
Forreste og bageste kabinelys
1. Tag lygteglasset af med en skrue‐
trækker med fladt blad.
2. Åbn det bageste dæksel.
3. Udskift pæren.
4. Luk det bageste dæksel.
5. Genmonter lygteglasset.
Forreste kabinelys, læselamper
1. Tag lygteglasset af med en skrue‐
trækker med fladt blad.
2. Åbn det bageste dæksel.
3. Udskift pærerne.
4. Luk det bageste dæksel.
5. Genmonter lygteglasset.

138Pleje af bilen
Aftageligt kabinelys bag
1. Tryk på knappen i toppen af lam‐pen for at frigøre den.
2.Frigør lampen på de viste punkter.
3. Udskift pæren, og sørg for, at den
går korrekt i hak.
4. Sæt lampeenheden på igen.
Instrumentlys
Få pærerne udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ■ I højre side af motorrummet ved si‐
den af batteriet
■ bag en afdækning i den nederste del af instrumentpanelet i førersi‐
den
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

Pleje af bilen139

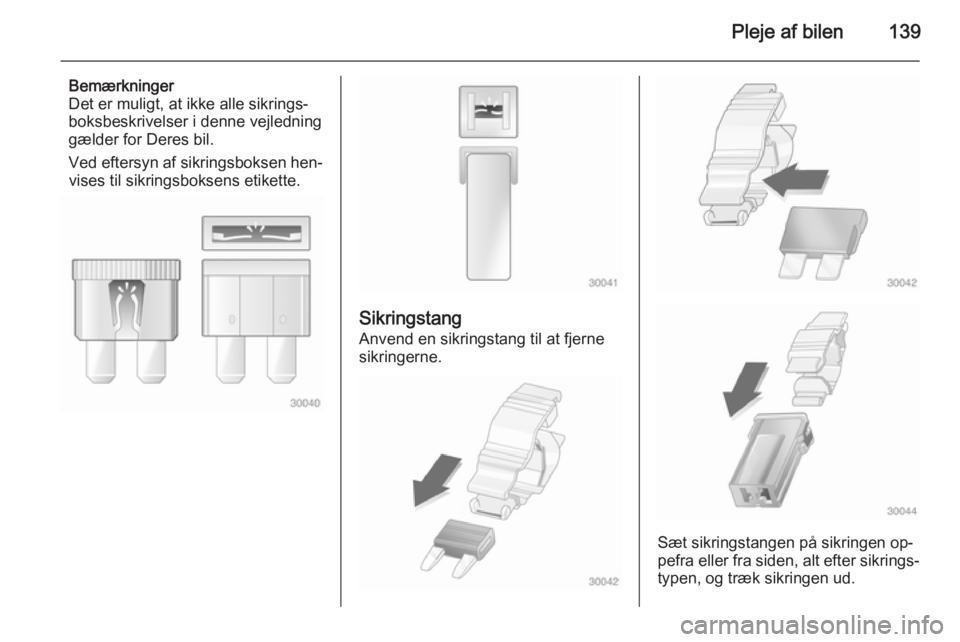

Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.
Ved eftersyn af sikringsboksen hen‐ vises til sikringsboksens etikette.
Sikringstang
Anvend en sikringstang til at fjerne
sikringerne.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.

140Pleje af bilenSikringsboks i motorrum
Sikringsboksen sidder i højre side af
motorrummet ved siden af batteriet.
Skru de to skruer ud for at afmontere
beskyttelsesdækslet og få adgang til
sikringerne (se illustration).
Nr.StrømkredsF09BagdørskontaktF10HornF14FjernlysF15PTCI-varmerF19KlimaanlægF20El-bagrudeF21BrændstofpumpeF30TågeforlygterF84CNG-systemF85StikdåserF86Cigarettænder, sædevarmeF87Stop-start-systemF88Spejlvarme
Når de defekte sikringer er udskiftet,
sættes dækslet til sikringsboksen på
igen.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

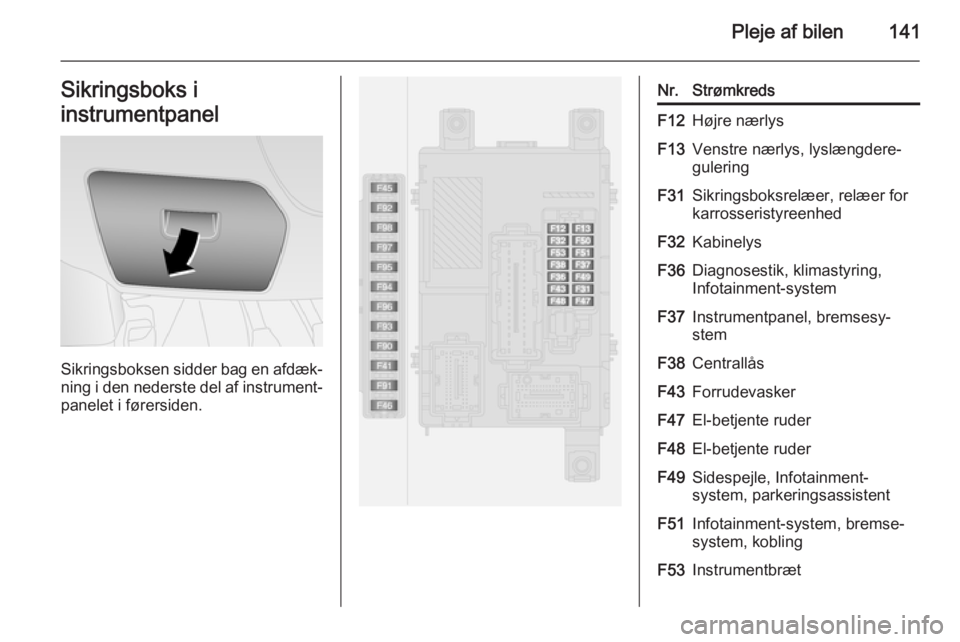

Pleje af bilen141Sikringsboks i
instrumentpanel
Sikringsboksen sidder bag en afdæk‐
ning i den nederste del af instrument‐ panelet i førersiden.
Nr.StrømkredsF12Højre nærlysF13Venstre nærlys, lyslængdere‐
guleringF31Sikringsboksrelæer, relæer for
karrosseristyreenhedF32KabinelysF36Diagnosestik, klimastyring,
Infotainment-systemF37Instrumentpanel, bremsesy‐
stemF38CentrallåsF43ForrudevaskerF47El-betjente ruderF48El-betjente ruderF49Sidespejle, Infotainment-
system, parkeringsassistentF51Infotainment-system, bremse‐
system, koblingF53Instrumentbræt

142Pleje af bilen
Nr.StrømkredsF94Stikdåse i bagagerumF95Cigarettænder, el-udtagF96Cigarettænder, el-udtagF97Sædevarme i forsædeF98Sædevarme i forsædeBilens værktøjVærktøj
Van
Værktøjet og bilens donkraftudstyr
findes i opbevaringsområdet bag for‐ sædet. Træk i det forreste håndtag,
og skub sædet fremad for at få ad‐
gang til 3 33.
Combi, Combo Tour
Værktøj og bilens donkraftudstyr op‐
bevares i lastrummet bag en plade i
højre side.
Hjulskift 3 149.
Reservehjul 3 151.
