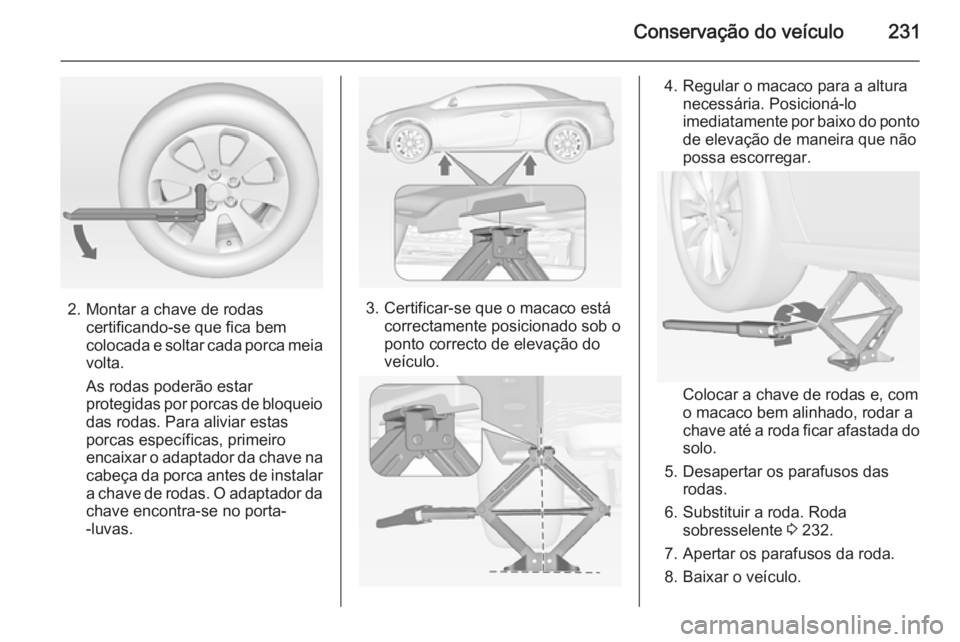

Conservação do veículo231
2. Montar a chave de rodascertificando-se que fica bem
colocada e soltar cada porca meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador da chave na cabeça da porca antes de instalar a chave de rodas. O adaptador da
chave encontra-se no porta-
-luvas.3. Certificar-se que o macaco está correctamente posicionado sob oponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Colocar a chave de rodas e, com o macaco bem alinhado, rodar a
chave até a roda ficar afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 232.
7. Apertar os parafusos da roda.
8. Baixar o veículo.

232Conservação do veículo
9. Colocar a chave de rodasassegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
ao binário de 140 Nm.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
Montar a tampa central nas jantes
de liga.
11. Guardar a roda substituída 3 232, as ferramentas do veículo
3 218 e o adaptador da chave
3 72.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.Posição de elevação para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação centrada sob
a reentrância da embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente
Alguns veículos são equipados com
um kit de reparação dos pneus em
vez de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de

Conservação do veículo233
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Retirar a roda sobresselente e
guardar uma roda danificada na
bagageira A roda sobresselente está situada na cavidade da roda sobresselente por
baixo da cobertura do piso.
A cavidade da roda sobresselente
não está concebida para outros
tamanhos de roda sobresselente.
Para a retirar:
1. Fechar a capota flexível e dobrar a divisória da bagageira
pressionando na zona da laçada
para cima e para dentro 3 75.
2. Retirar a cobertura do piso.
3. A roda sobresselente está presa
na cavidade com uma porca de
orelhas. Desapertar a porca,
retirar o cone e retirar a roda
sobresselente.

234Conservação do veículo
Por baixo da roda sobresselente
existe uma caixa e um saco com
as ferramentas do veículo.
4. Trocar a roda danificada 3 229 e
voltar a guardar as ferramentas
na caixa de ferramentas e no
saco. Retirar a correia da caixa e
pô-la de lado.
5. Prender a caixa de ferramentas voltando a apertar a porca de
orelhas com o cone. Colocar o
saco na cavidade.
6. Guardar a roda danificada na cavidade com o lado exterior
virado para cima.7. Passar a extremidade da cinta com laçada pelo olhal de fixação
traseiro esquerdo.
8. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.9. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
10. Instalar o gancho no olhal de fixação traseiro direito.
11. Apertar a cinta e fixá-la com a fivela.
12. Colocar a cobertura do piso sobre
a roda.
13. Se o veículo estiver equipado, prender a barra da esfera de
engate no saco a um olhal de
fixação na bagageira.
14. Desdobrar a divisória da bagageira antes de abrir a capotaflexível.

Conservação do veículo235
Arrumação da roda
sobresselente de novo na
cavidade depois de reinstalar a roda danificada
1. Fechar a capota flexível e dobrar a divisória da bagageira.
2. Retirar a cobertura do piso, desapertar e retirar a porca de
orelhas e o cone.
3. Guardar as ferramentas na caixa de ferramentas e no saco.
4. Colocar a roda sobresselente na cavidade com o lado exterior
virado para cima.5. Inserir e rodar o cone excêntrico na reentrância da roda
sobresselente de forma que a
roda fique posicionada o mais
longe possível à frente. Prender a
roda rodando a porca de orelhas
no sentido horário.
6. Inserir e fechar a cobertura do piso.9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para a neve 3 225.

236Conservação do veículo
Roda sobresselente com pneudireccional Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
■ Nunca expor a bateria a chamas nuas ou faíscas.
■ Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C. Descongelar
a bateria congelada antes de ligar
os cabos auxiliares de arranque.
■ Quando manusear uma bateria usar óculos e roupa de protecção.
■ Utilizar uma bateria auxiliar com a mesma tensão (12 volts). A
respectiva capacidade (Ah) não
deve ser muito inferior à da bateria descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 16 mm 2
(25 mm 2
para
motores a diesel).
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.

Conservação do veículo237
■ Não se inclinar sobre a bateriadurante o arranque com cabos
auxiliares.
■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
arranque com cabos auxiliares.
■ Aplicar o travão-de-mão, colocar a caixa de velocidades em ponto
morto e a caixa automática em P.
■ Abrir as capas protectoras do terminal positivo de ambas as
baterias.Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto a um ponto de massa do
veículo, como por exemplo o
bloco do motor ou parafuso do
apoio do motor. Ligar o mais
longe possível da bateria
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para ligar o motor: 1. Ligar o motor do veículo auxiliar.2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.

238Conservação do veículoRebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 218.
Enroscar o olhal de reboque no
sentido anti-horário o mais possível
até parar numa posição horizontal.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas
quando a capota flexível estiver
fechada.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos os outros casos e quando a caixa de
velocidades estiver avariada, o eixo
dianteiro deve ser elevado do chão.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque no sentido horário.
