Page 89 of 275

Instrumentos, elementos de manuseamento87
Premir o botão multifunção para
confirmar a introdução. O fundo
colorido muda para a definição
seguinte.
Ajustar todas as definições.
Definir data
Para ajustar as definições da hora,
seleccionar a opção Acertar data do
menu. Rodar o botão multifunção
ajustar a primeira definição.
Premir o botão multifunção para
confirmar a introdução. O fundo
colorido muda para a definição
seguinte.
Ajustar todas as definições.
Formato da hora
Para escolher o formato da hora
pretendido, seleccionar Definir
sistema horário . Activar 12 horas ou
24 horas .
Personalização do veículo 3 110.Tomadas
Uma tomada de 12 Volt encontra-se
na consola da frente.
Outra tomada de 12 Volt encontra-se
na consola traseira. Rebater a
cobertura.
Não exceder o consumo máximo de
120 watt.
Com a ignição desligada, as tomadas
de energia são desactivadas. Além
disso, as tomadas de energia são
desactivadas no caso de baixa
tensão da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Sistema Start/Stop 3 144.
Page 90 of 275
88Instrumentos, elementos de manuseamentoIsqueiro
O isqueiro encontra-se na consola da
frente.
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando
a resistência estiver incandescente.
Puxar o isqueiro para fora.
Cinzeiros
Atenção
A utilizar apenas para cinza e não para lixos combustíveis.
O cinzeiro portátil pode ser colocado
no suporte para bebidas.
Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos
Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
Page 91 of 275

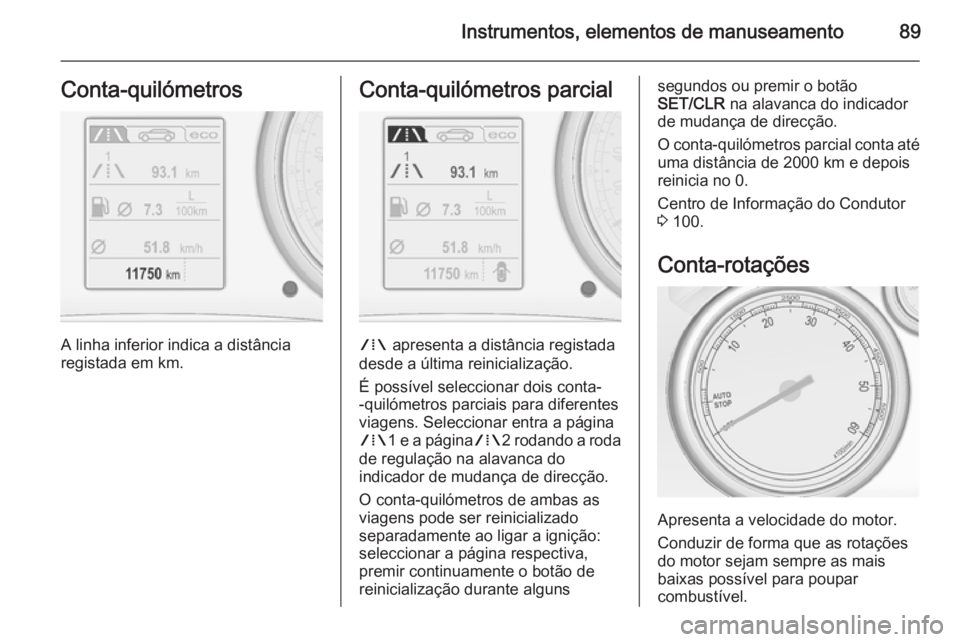

Instrumentos, elementos de manuseamento89Conta-quilómetros
A linha inferior indica a distância
registada em km.
Conta-quilómetros parcial
W apresenta a distância registada
desde a última reinicialização.
É possível seleccionar dois conta-
-quilómetros parciais para diferentes
viagens. Seleccionar entra a página
W 1 e a página W2 rodando a roda
de regulação na alavanca do
indicador de mudança de direcção.
O conta-quilómetros de ambas as
viagens pode ser reinicializado
separadamente ao ligar a ignição:
seleccionar a página respectiva,
premir continuamente o botão de
reinicialização durante alguns
segundos ou premir o botão
SET/CLR na alavanca do indicador
de mudança de direcção.
O conta-quilómetros parcial conta até uma distância de 2000 km e depois
reinicia no 0.
Centro de Informação do Condutor
3 100.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma que as rotações
do motor sejam sempre as mais
baixas possível para poupar
combustível.
Page 92 of 275
90Instrumentos, elementos de manuseamentoAtenção
Se o ponteiro estiver na zonavermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível de combustível no
depósito.
O indicador de controlo i acende-
-se se o nível de combustível no
depósito estiver baixo. Reabastecer o
veículo imediatamente se piscar.
Nunca deixar o depósito ficar
totalmente vazio.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.Indicador da temperatura
do líquido de
arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
área do lado
esquerdo=temperatura de
funcionamento do
motor ainda não
foi atingidaárea central=temperatura
normal de
funcionamentoárea do lado
direito=temperatura
demasiado
elevada
Page 93 of 275

Instrumentos, elementos de manuseamento91Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de vida útil do óleo do
motor informa-o de quando deve
mudar o óleo e filtro. Com base nas
condições de condução, o intervalo a que o óleo do motor e filtro devem ser
mudados pode variar
consideravelmente.
A duração do óleo restante é
apresentada no Veículo informação
menu .
O menu e função podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção.
Para visualizar a vida útil restante do
óleo do motor:Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar Remanescent duração
do óleo .
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir um
funcionamento correcto. Recorrer à
ajuda de uma oficina.
Premir o botão SET/CLR para colocar
a zero. Portanto, a ignição tem de
estar ligada, sem que o motor esteja
a trabalhar.
Page 94 of 275
92Instrumentos, elementos de manuseamento
Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de
motor e filtro numa oficina dentro de
uma semana ou 500 km (conforme a
que ocorrer primeiro).
Centro de Informação do Condutor
3 100.
Informação de Serviço 3 244.
Luzes de aviso
Os indicadores de controlo descritos não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o equipamento, a posição das luzes de
aviso pode variar. Quando se liga a ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.As cores dos indicadores de controlo
têm o seguinte significado:Vermelho=perigo, aviso
importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação
Page 95 of 275
Instrumentos, elementos de manuseamento93
Luzes de aviso no conjunto de instrumentos
Page 96 of 275

94Instrumentos, elementos de manuseamento
Indicadores de controlo naconsola central
Indicador de mudança de
direcção
O acende-se ou pisca a verde.
Acende brevemente As luzes de presença estão acesas.
Pisca
Um indicador de mudança de
direcção ou os sinais de aviso de
perigo são accionados.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção ou fusível que lhe está associado,
avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 202,
Fusíveis 3 211.
Indicadores de mudança de direcção
3 124.
Aviso do cinto de
segurança
Lembrete de cintos nos bancos
da frente
X para o banco do condutor acende
ou fica intermitente a vermelho.
k para o banco dianteiro do
passageiro acende ou fica
intermitente, quando o banco está
ocupado.
Acende-se
Depois de a ignição ter sido ligada até o cinto de segurança ter sido
colocado.Pisca
Depois de ter ligado o motor durante um máximo de 100 segundos até ocinto de segurança ter sido colocado.
Airbags, pré-tensores dos
cintos e barras de
protecção em caso de
capotamento v acende-se a vermelho.
Quando se liga a ignição, o indicador
de controlo acende-se durante cerca
de 4 segundos. Se não se acender,
não se apagar ao fim de 4 segundos
ou se acender durante a condução,
há uma avaria no sistema de airbags, no tensor do cinto de segurança ou
nas barras estabilizadoras
accionáveis. Os airbags, os pré-
-tensores dos cintos de segurança e
as barras estabilizadores poderão
não ser accionados em caso de
acidente.
