Condução e funcionamento175
estacionamento do lado do condutor,
ligar os indicadores de mudança de
direcção do lado do condutor durante a procura.
Logo que os indicadores de mudança
de direcção são desligados, o
sistema procura novamente lugares
de estacionamento do lado do
passageiro.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois de aprovar a mensagem premindo o
botão SET/CLR na alavanca do
indicador de mudança de direcção, instruções do apoio avançado ao
estacionamento aparecem
novamente e a manobra de
estacionamento pode ser retomada.Desactivação
O sistema é desactivado quando:
■ uma pressão curta no botão D se
o Apoio Avançado ao
Estacionamento e os sensores de
estacionamento dianteiros e
traseiros estão activados
■ uma pressão longa no botão D se
o Apoio Avançado ao
Estacionamento está activado
■ a manobra de estacionamento é concluída com êxito
■ conduzir a mais de 30 km/h
■ desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
■ existe uma avaria no sistema,
■ o condutor não concluiu com êxito a manobra de estacionamento,
■ o sistema não está operacional.
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o objecto fará continuar a manobra de
estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Premir o botão D durante
aproximadamente 1 segundo para
activar o sistema e procurar um novo lugar de estacionamento.

176Condução e funcionamento
Notas básicas sobre os
sistemas de Apoio ao
estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
O sistema de sensores de
estacionamento pode ser activado e
desactivado alterando as definições no Mostrador de informação.
Personalização do veículo 3 110.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Após a utilização, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma distância de condução de pelo
menos 35 km, incluindo algumas
curvas.

Condução e funcionamento177Aviso de ângulo mortoO sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta: ■ Veículos fora das zonas de ângulo morto que possam estar
a aproximar-se rapidamente.
■ Peões, ciclistas ou animais.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
indicador de mudança de direcção, o símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.
Advertência
Se a velocidade do veículo de
passagem for pelo menos 10 km/h
superior à do veículo passado, o
símbolo de aviso B no espelho
retrovisor externo relevante não se
acenderá.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores

178Condução e funcionamento
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação,
personalização do veículo 3 110.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção O sensor do sistema cobre uma zona
de aprox. 3 metros de ambos os lados
do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos como rails de protecção, postes,lancis, paredes e vigas. Os veículosestacionados e os veículos em
sentido contrário não são detectados.
Avaria Podem ocorrer avisos perdidos
ocasionais em circunstâncias
normais.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques traseiro estão
cobertos de lama, sujidade, neve,
gelo ou neve derretida. Instruções de limpeza 3 240.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Procurar assistência numa oficina em caso de avaria permanente.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.A vista da câmara é apresentada no Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.

Condução e funcionamento179
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
É possível desactivar a função no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 110.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.

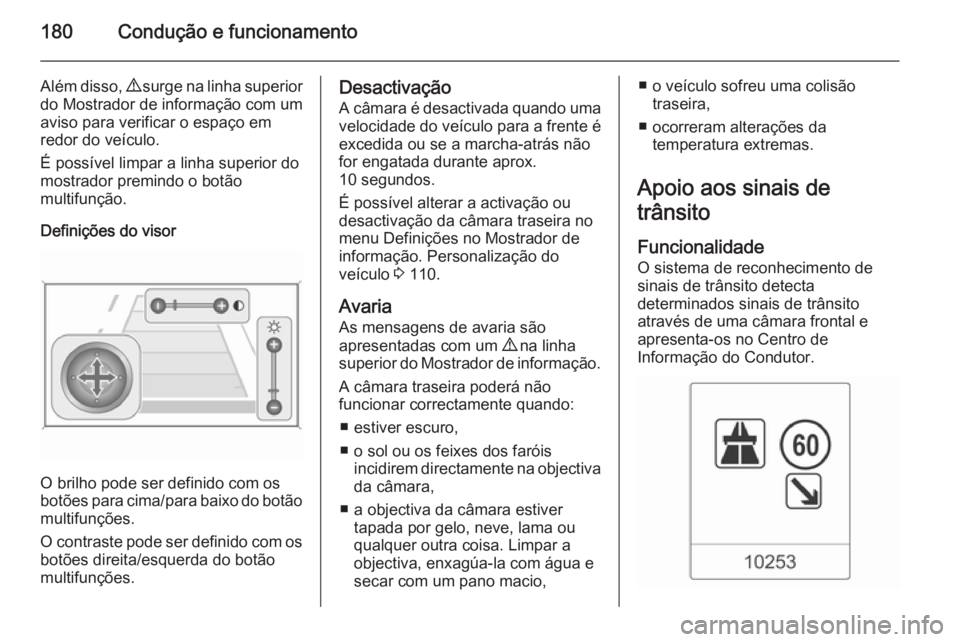

180Condução e funcionamento
Além disso, 9 surge na linha superior
do Mostrador de informação com um
aviso para verificar o espaço em
redor do veículo.
É possível limpar a linha superior do
mostrador premindo o botão
multifunção.
Definições do visor
O brilho pode ser definido com os
botões para cima/para baixo do botão
multifunções.
O contraste pode ser definido com os
botões direita/esquerda do botão
multifunções.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é
excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
É possível alterar a activação ou
desactivação da câmara traseira no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 110.
Avaria As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
■ estiver escuro,
■ o sol ou os feixes dos faróis incidirem directamente na objectiva
da câmara,
■ a objectiva da câmara estiver tapada por gelo, neve, lama ou
qualquer outra coisa. Limpar a
objectiva, enxagúa-la com água e
secar com um pano macio,■ o veículo sofreu uma colisão traseira,
■ ocorreram alterações da temperatura extremas.
Apoio aos sinais de
trânsito
Funcionalidade
O sistema de reconhecimento de
sinais de trânsito detecta
determinados sinais de trânsito
através de uma câmara frontal e
apresenta-os no Centro de
Informação do Condutor.

Condução e funcionamento181
Sinais de trânsito, que serão
detectados, são:Sinais de limite e de proibição de
ultrapassagem ■ limitação de velocidade
■ proibição de ultrapassar
■ fim da limitação de velocidade
■ fim da proibição de ultrapassarSinais de trânsito
Início e fim de:
■ auto-estradas
■ estradas principais
■ áreas com crianças a brincarSinais complementares ■ informações adicionais sobre sinais de trânsito
■ restrição de reboque de atrelado
■ aviso de piso molhado
■ aviso de gelo
■ setas de direcção
Os sinais de limitação de velocidade
são apresentados no Centro de
Informação do Condutor até o sinal
de limitação de velocidade seguinteou o fim da limitação de velocidade
ser detectado ou até um certo tempo
definido.
É possível a combinação de vários
sinais no visor.
Um ponto de exclamação num
quadro indica que foi detectado um
sinal complementar que não pode ser reconhecido pelo sistema.
O sistema está activo até uma
velocidade de 200 km/h dependendo
das condições de iluminação. À noite o sistema está activo até uma
velocidade de 160 km/h.
Assim que a velocidade baixa dos
55 km/h , o mostrador é reiniciado e o
conteúdo da página de sinais de
trânsito limpo, por exemplo, ao entrar numa zona urbana. Será a
presentada a indicação de
velocidade reconhecida seguinte.

182Condução e funcionamento
Indicação de amostragem
Os sinais de trânsito são mostrados
na página Detecção de sinais de
trânsito no Centro de Informação do
Condutor, seleccionados através da
roda de regulação na alavanca dos
sinais de mudança de direcção
3 100.
Quando outra função no menu do
Centro de Informação do Condutor é
seleccionada e depois a página
Sistema de reconhecimento de sinais
de trânsito é escolhida novamente,
será apresentado o último sinal de
trânsito reconhecido.
Depois de o sistema limpar a página
de sinais de trânsito, é indicado o
símbolo seguinte:
O conteúdo da página de sinais de
trânsito é também limpo durante a
condução quando se pressiona o
botão SET/CLR na alavanca do
indicador de mudança de direcção
durante algum tempo.
Função de mensagem de
contexto
Os limites de velocidade e sinais de
proibição de ultrapassagem são
apresentados como janelas
instantâneas em cada página do
Centro de Informação do Condutor.
