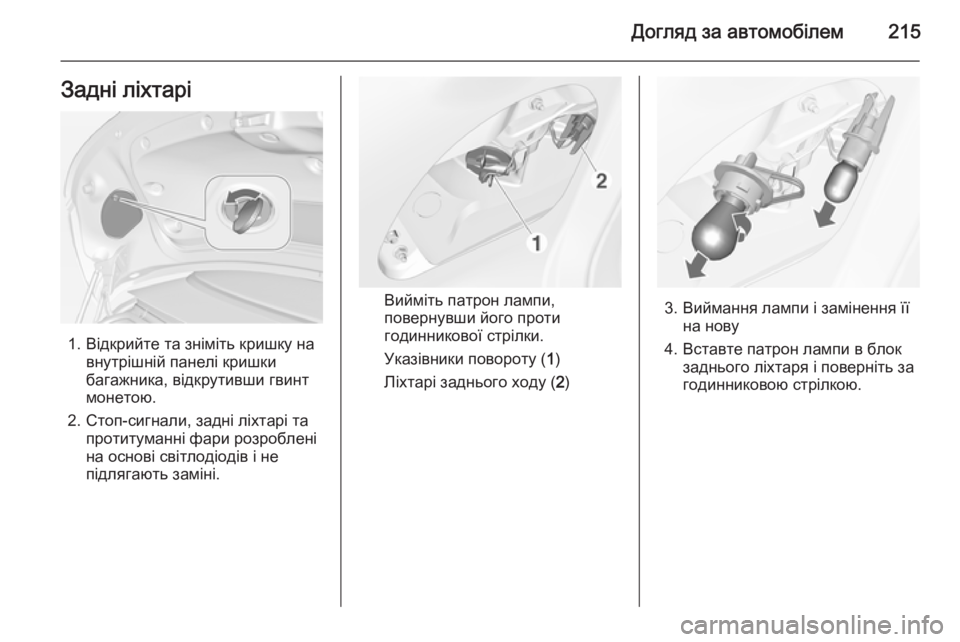

Догляд за автомобілем215Задні ліхтарі
1. Відкрийте та зніміть кришку навнутрішній панелі кришкибагажника, відкрутивши гвинт
монетою.
2. Стоп-сигнали, задні ліхтарі та протитуманні фари розроблені
на основі світлодіодів і не
підлягають заміні.
Вийміть патрон лампи,
повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Ліхтарі заднього ходу ( 2)3. Виймання лампи і замінення її
на нову
4. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.

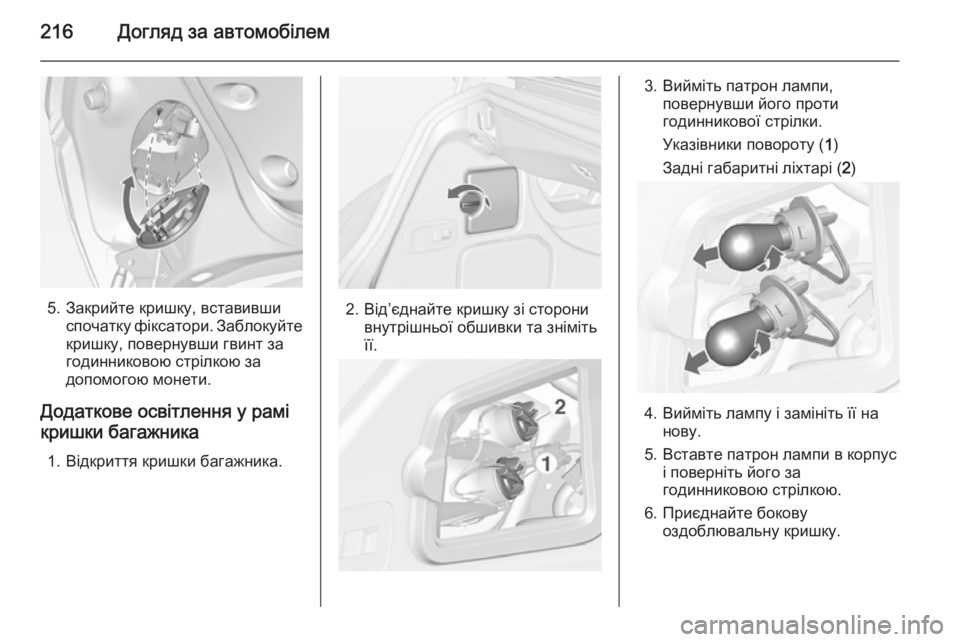

216Догляд за автомобілем
5. Закрийте кришку, вставившиспочатку фіксатори. Заблокуйте
кришку, повернувши гвинт за
годинниковою стрілкою за допомогою монети.
Додаткове освітлення у рамі кришки багажника
1. Відкриття кришки багажника.2. Від’єднайте кришку зі сторони внутрішньої обшивки та зніміть
її.
3. Вийміть патрон лампи, повернувши його проти
годинникової стрілки.
Указівники повороту ( 1)
Задні габаритні ліхтарі ( 2)
4. Вийміть лампу і замініть її на
нову.
5. Вставте патрон лампи в корпус і поверніть його загодинниковою стрілкою.
6. Приєднайте бокову оздоблювальну кришку.

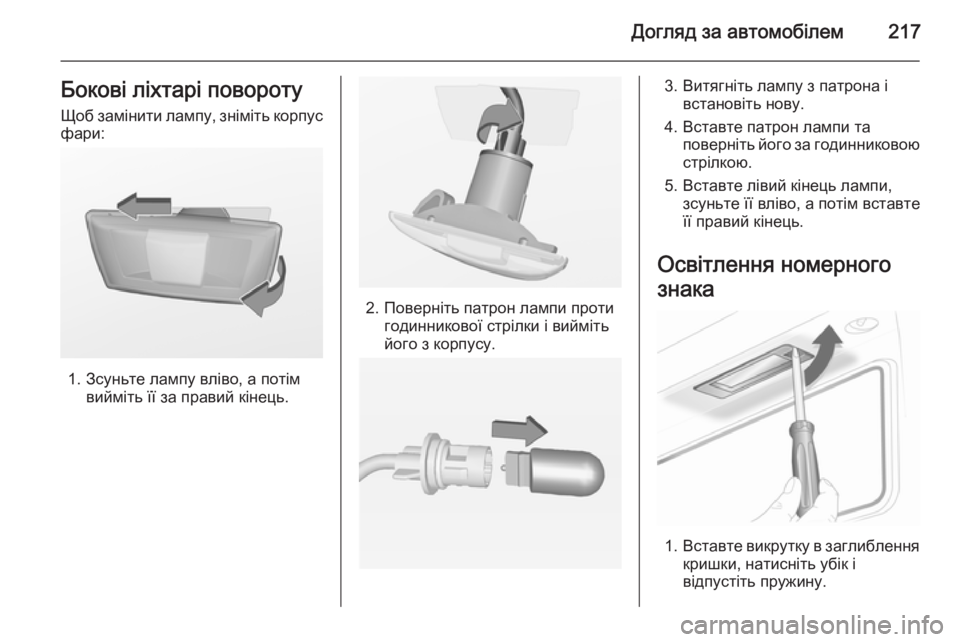

Догляд за автомобілем217Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.

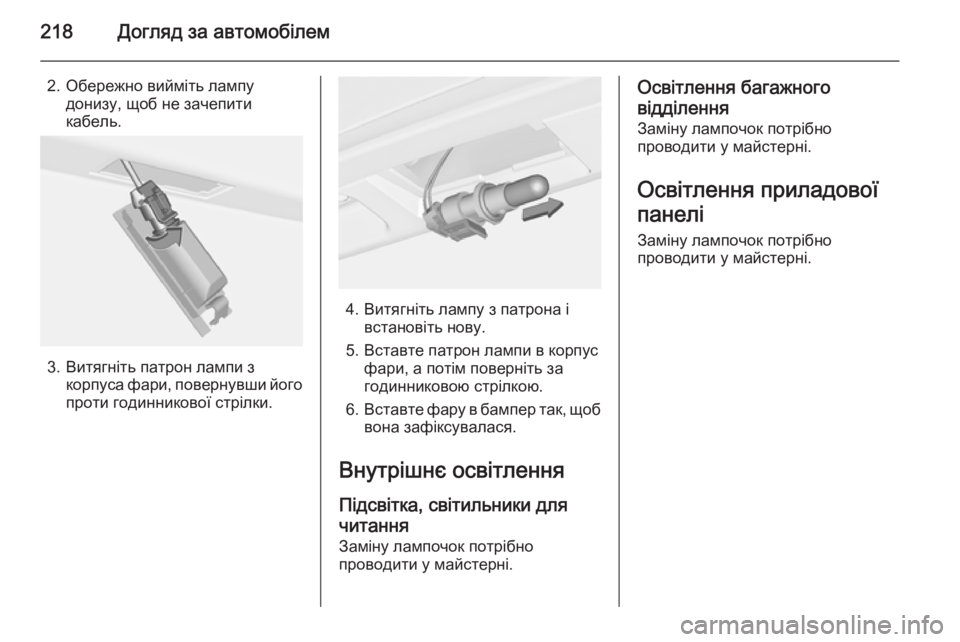

218Догляд за автомобілем
2. Обережно вийміть лампудонизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення
Підсвітка, світильники для читання Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.

Догляд за автомобілем219Електрична система
Запобіжники Дані про заміну запобіжникаповинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відсіку,
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком,
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки
причина несправності не усунена.
Деякі функції захищені кількома
запобіжниками.Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

220Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

Догляд за автомобілем221
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального,
система запалювання4Впорскування пального,
система запалювання5–6Обігрів дзеркала7Система керування вентиля‐
тором8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення13Клапани системи ABS14–№Контур15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп29Електричне стоянкове гальмо30Насос ABS№Контур31–32Подушка безпеки33Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення34Рециркуляція вихлопних газів35Вікна з електропідйомниками,
датчик дощу, зовнішнє дзер‐
кало36Клімат-контроль37–38Вакуумний насос39Модуль керування паливною
системою40Система промивання вітрового скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44–

222Догляд за автомобілем
№Контур45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання напрямку світлафар залежно від наванта‐
ження, адаптивне переднє
освітлення51–52Допоміжний обігрівач,
дизельний двигун53Модуль керування трансмі‐
сією, модуль керування
двигуном54Вакуумний насос, блок панелі
приладів, вентиляція, система
опалення, система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
