2015 OPEL CASCADA Посібник з експлуатації (in Ukrainian)

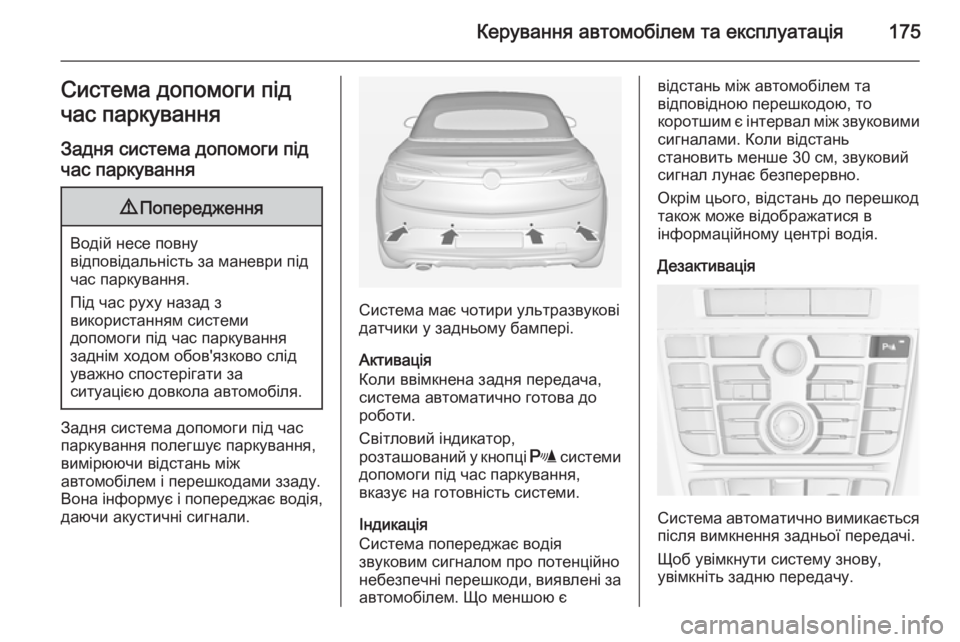

Керування автомобілем та експлуатація175Система допомоги під
час паркування
Задня система допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху назад з
використанням системи
допомоги під час паркування
заднім ходом обов'язково слід
уважно спостерігати за
ситуацією довкола автомобіля.
Задня система допомоги під час
паркування полегшує паркування,
вимірюючи відстань між
автомобілем і перешкодами ззаду.
Вона інформує і попереджає водія,
даючи акустичні сигнали.
Система має чотири ультразвукові
датчики у задньому бампері.
Активація
Коли ввімкнена задня передача,
система автоматично готова до
роботи.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Індикація
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені за
автомобілем. Що меншою є
відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
також може відображатися в
інформаційному центрі водія.
Дезактивація
Система автоматично вимикається після вимкнення задньої передачі.
Щоб увімкнути систему знову,
увімкніть задню передачу.

176Керування автомобілем та експлуатація

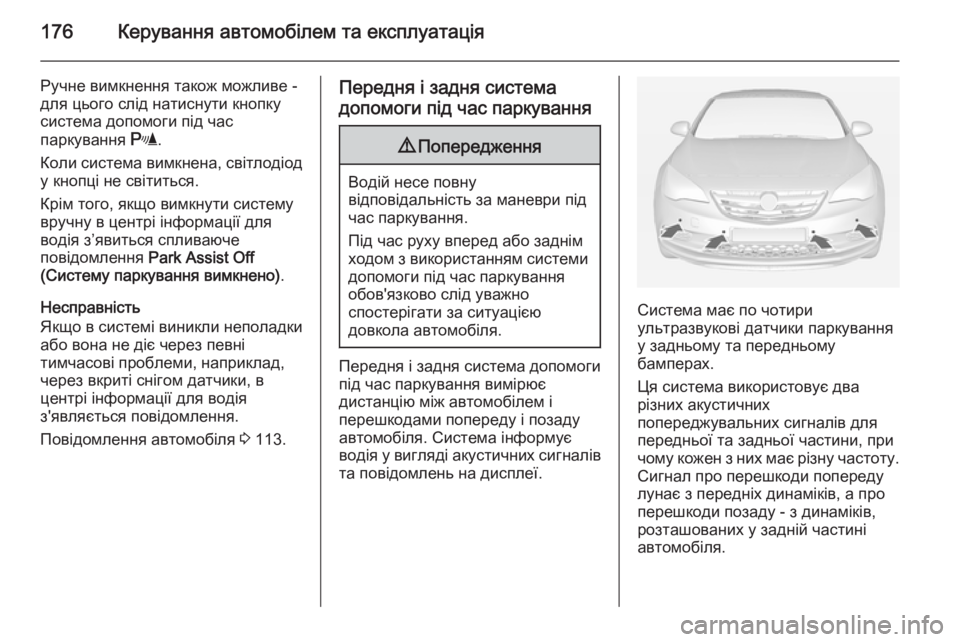

Ручне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування r.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему
вручну в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Несправність
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики, в
центрі інформації для водія
з'являється повідомлення.
Повідомлення автомобіля 3 113.Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Система інформує
водія у вигляді акустичних сигналів та повідомлень на дисплеї.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту. Сигнал про перешкоди попереду
лунає з передніх динаміків, а про
перешкоди позаду - з динаміків,
розташованих у задній частині
автомобіля.

Керування автомобілем та експлуатація177

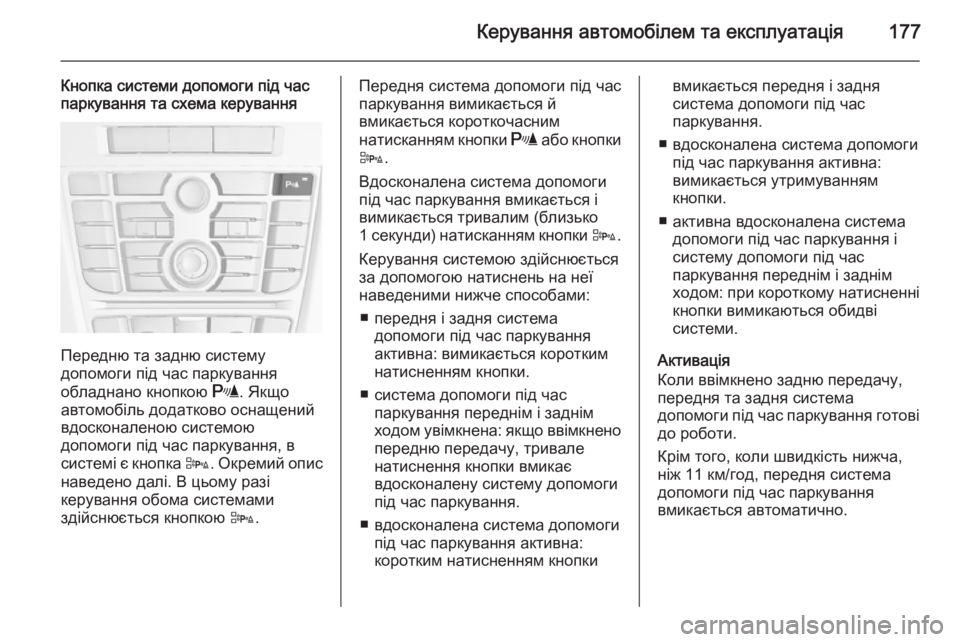

Кнопка системи допомоги під час
паркування та схема керування
Передню та задню систему
допомоги під час паркування
обладнано кнопкою r. Якщо
автомобіль додатково оснащений вдосконаленою системою
допомоги під час паркування, в
системі є кнопка D. Окремий опис
наведено далі. В цьому разі
керування обома системами
здійснюється кнопкою D.
Передня система допомоги під час
паркування вимикається й
вмикається короткочасним
натисканням кнопки r або кнопки
D .
Вдосконалена система допомоги
під час паркування вмикається і
вимикається тривалим (близько
1 секунди) натисканням кнопки D.
Керування системою здійснюється
за допомогою натиснень на неї
наведеними нижче способами:
■ передня і задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
■ система допомоги під час паркування переднім і заднім
ходом увімкнена: якщо ввімкнено передню передачу, тривале
натиснення кнопки вмикає
вдосконалену систему допомоги
під час паркування.
■ вдосконалена система допомоги під час паркування активна:
коротким натисненням кнопкивмикається передня і задня
система допомоги під час
паркування.
■ вдосконалена система допомоги під час паркування активна:
вимикається утримуванням
кнопки.
■ активна вдосконалена система допомоги під час паркування і
систему допомоги під час
паркування переднім і заднім
ходом: при короткому натисненні
кнопки вимикаються обидві
системи.
Активація
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові до роботи.
Крім того, коли швидкість нижча,
ніж 11 км/год, передня система
допомоги під час паркування
вмикається автоматично.

178Керування автомобілем та експлуатація

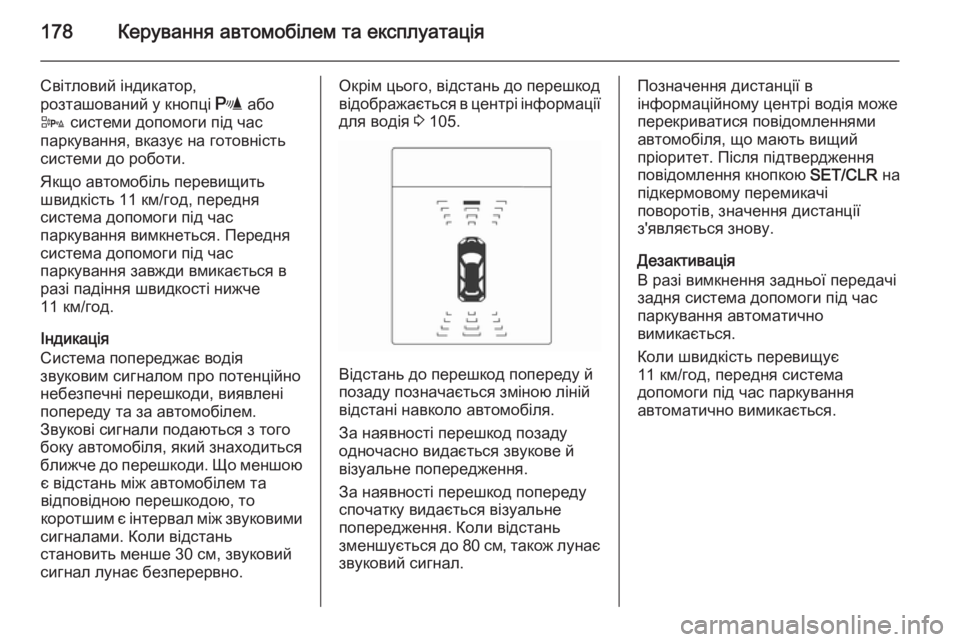

Світловий індикатор,
розташований у кнопці r або
D системи допомоги під час
паркування, вказує на готовність
системи до роботи.
Якщо автомобіль перевищить
швидкість 11 км/год, передня
система допомоги під час
паркування вимкнеться. Передня
система допомоги під час
паркування завжди вмикається в
разі падіння швидкості нижче
11 км/год.
Індикація
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені
попереду та за автомобілем.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.Окрім цього, відстань до перешкод
відображається в центрі інформації для водія 3 105.
Відстань до перешкод попереду й
позаду позначається зміною ліній
відстані навколо автомобіля.
За наявності перешкод позаду одночасно видається звукове й
візуальне попередження.
За наявності перешкод попереду
спочатку видається візуальне
попередження. Коли відстань
зменшується до 80 см, також лунає звуковий сигнал.
Позначення дистанції в
інформаційному центрі водія може
перекриватися повідомленнями
автомобіля, що мають вищий
пріоритет. Після підтвердження
повідомлення кнопкою SET/CLR на
підкермовому перемикачі
поворотів, значення дистанції
з'являється знову.
Дезактивація
В разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.

Керування автомобілем та експлуатація179

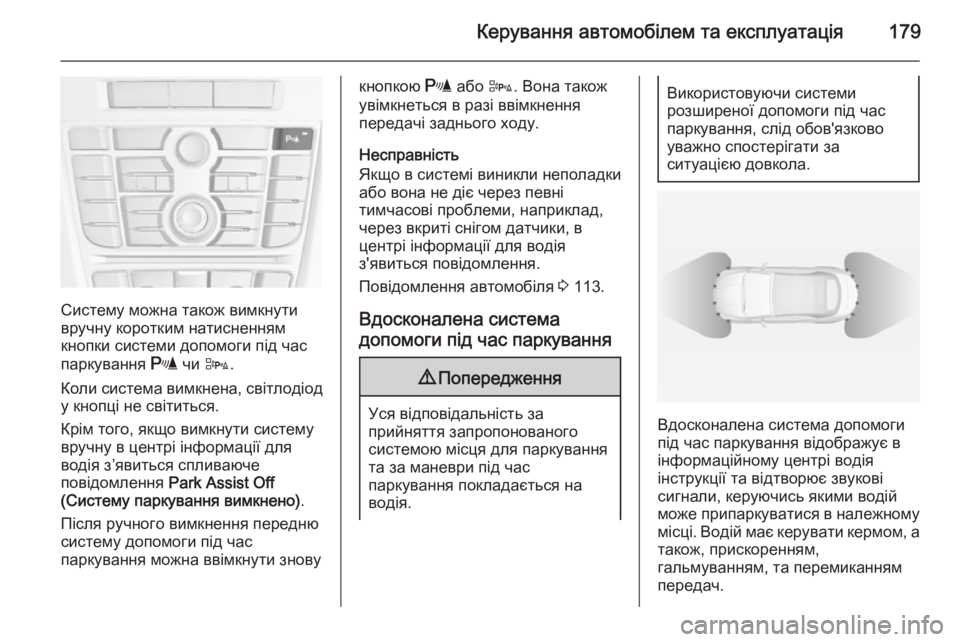

Систему можна також вимкнути
вручну коротким натисненням
кнопки системи допомоги під час
паркування r чи D.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему
вручну в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Після ручного вимкнення передню систему допомоги під час
паркування можна ввімкнути знову
кнопкою r або D. Вона також
увімкнеться в разі ввімкнення
передачі заднього ходу.
Несправність
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики, в
центрі інформації для водія
з'явиться повідомлення.
Повідомлення автомобіля 3 113.
Вдосконалена система
допомоги під час паркування9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов'язково
уважно спостерігати за
ситуацією довкола.
Вдосконалена система допомоги
під час паркування відображує в
інформаційному центрі водія
інструкції та відтворює звукові
сигнали, керуючись якими водій
може припаркуватися в належному
місці. Водій має керувати кермом, а
також, прискоренням,
гальмуванням, та перемиканням
передач.

180Керування автомобілем та експлуатація

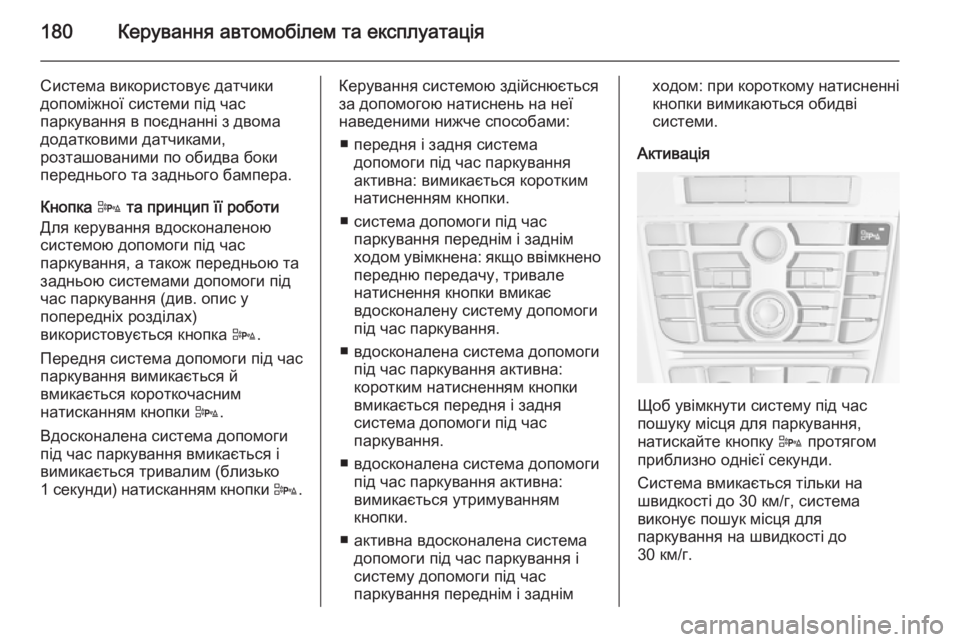

Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки
переднього та заднього бампера.
Кнопка D та принцип її роботи
Для керування вдосконаленою
системою допомоги під час
паркування, а також передньою та
задньою системами допомоги під
час паркування (див. опис у
попередніх розділах)
використовується кнопка D.
Передня система допомоги під час
паркування вимикається й
вмикається короткочасним
натисканням кнопки D.
Вдосконалена система допомоги
під час паркування вмикається і
вимикається тривалим (близько
1 секунди) натисканням кнопки D.Керування системою здійснюється
за допомогою натиснень на неї
наведеними нижче способами:
■ передня і задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
■ система допомоги під час паркування переднім і заднім
ходом увімкнена: якщо ввімкнено передню передачу, тривале
натиснення кнопки вмикає
вдосконалену систему допомоги
під час паркування.
■ вдосконалена система допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня і задня
система допомоги під час
паркування.
■ вдосконалена система допомоги під час паркування активна:
вимикається утримуванням
кнопки.
■ активна вдосконалена система допомоги під час паркування і
систему допомоги під час
паркування переднім і заднімходом: при короткому натисненні
кнопки вимикаються обидві
системи.
Активація
Щоб увімкнути систему під час
пошуку місця для паркування,
натискайте кнопку D протягом
приблизно однієї секунди.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.

Керування автомобілем та експлуатація181

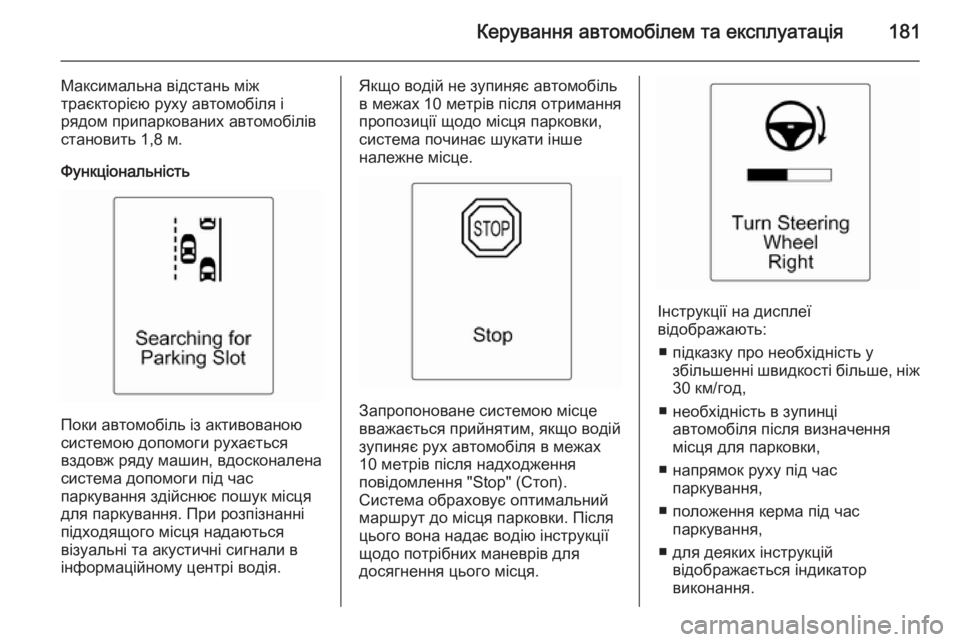

Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, вдосконалена
система допомоги під час
паркування здійснює пошук місця для паркування. При розпізнанні
підходящого місця надаються
візуальні та акустичні сигнали в
інформаційному центрі водія.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки, система починає шукати інше
належне місце.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення "Stop" (Стоп).
Система обраховує оптимальний
маршрут до місця парковки. Після
цього вона надає водію інструкції
щодо потрібних маневрів для
досягнення цього місця.
Інструкції на дисплеї
відображають:
■ підказку про необхідність у збільшенні швидкості більше, ніж30 км/год,
■ необхідність в зупинці автомобіля після визначеннямісця для парковки,
■ напрямок руху під час паркування,
■ положення керма під час паркування,
■ для деяких інструкцій відображається індикатор
виконання.

182Керування автомобілем та експлуатація

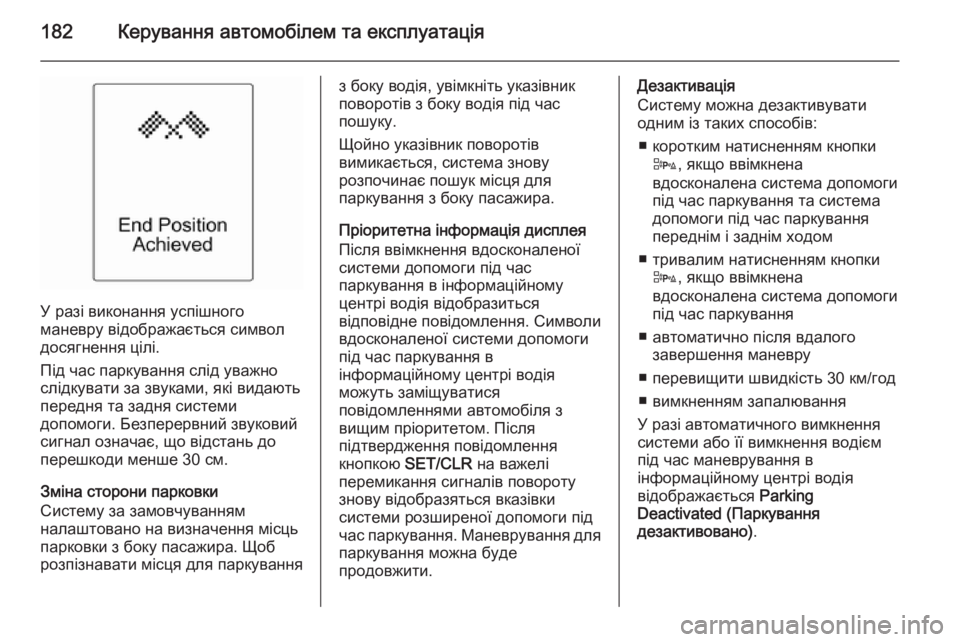

У разі виконання успішного
маневру відображається символ
досягнення цілі.
Під час паркування слід уважно
слідкувати за звуками, які видають передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в
інформаційному центрі водія
можуть заміщуватися
повідомленнями автомобіля з
вищим пріоритетом. Після
підтвердження повідомлення
кнопкою SET/CLR на важелі
перемикання сигналів повороту
знову відобразяться вказівки
системи розширеної допомоги під
час паркування. Маневрування для паркування можна буде
продовжити.Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ коротким натисненням кнопки D , якщо ввімкнена
вдосконалена система допомоги
під час паркування та система
допомоги під час паркування
переднім і заднім ходом
■ тривалим натисненням кнопки D , якщо ввімкнена
вдосконалена система допомоги
під час паркування
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год
■ вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія
відображається Parking
Deactivated (Паркування
дезактивовано) .
