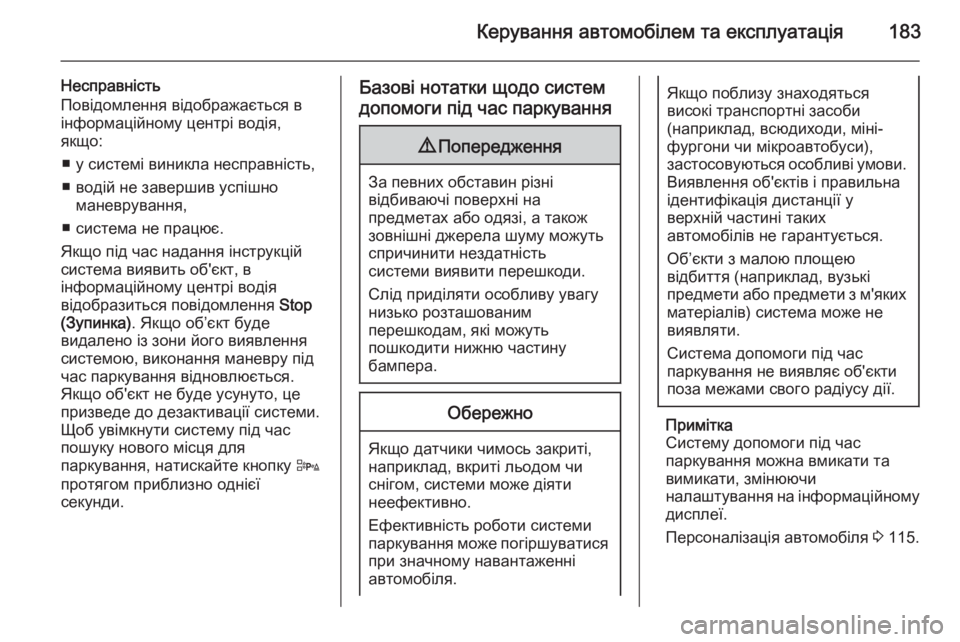

Керування автомобілем та експлуатація183
Несправність
Повідомлення відображається в
інформаційному центрі водія,
якщо:
■ у системі виникла несправність,
■ водій не завершив успішно маневрування,
■ система не працює.
Якщо під час надання інструкцій
система виявить об'єкт, в
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об’єкт буде
видалено із зони його виявлення
системою, виконання маневру під час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Щоб увімкнути систему під час
пошуку нового місця для
паркування, натискайте кнопку D
протягом приблизно однієї
секунди.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати та
вимикати, змінюючи
налаштування на інформаційному дисплеї.
Персоналізація автомобіля 3 115.

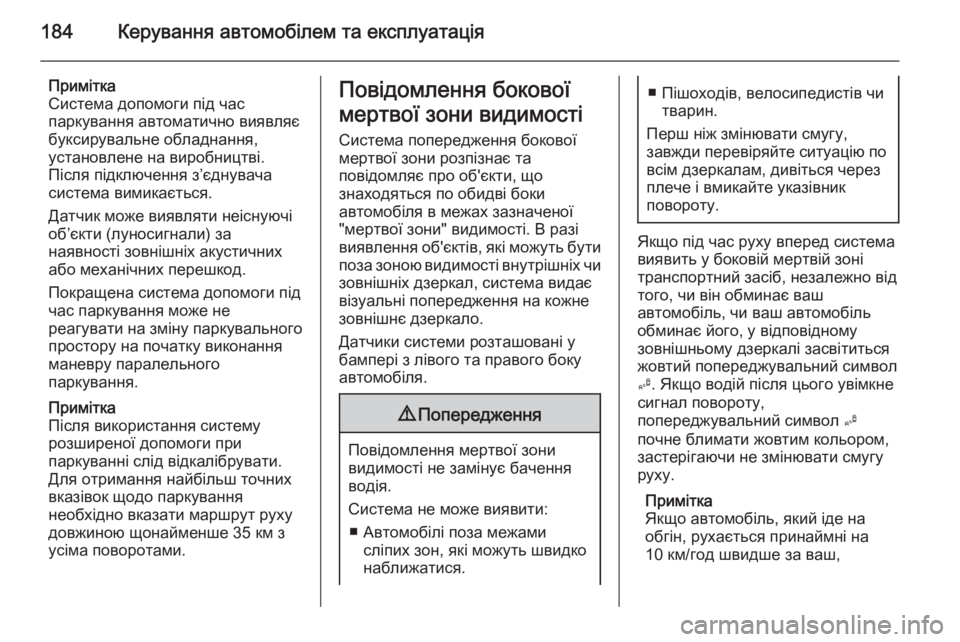

184Керування автомобілем та експлуатація
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Після використання систему
розширеної допомоги при
паркуванні слід відкалібрувати.
Для отримання найбільш точних
вказівок щодо паркування
необхідно вказати маршрут руху
довжиною щонайменше 35 км з
усіма поворотами.Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система видає
візуальні попередження на кожне
зовнішнє дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
■ Автомобілі поза межами сліпих зон, які можуть швидко
наближатися.
■ Пішоходів, велосипедистів чи тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи не змінювати смугу
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за ваш,

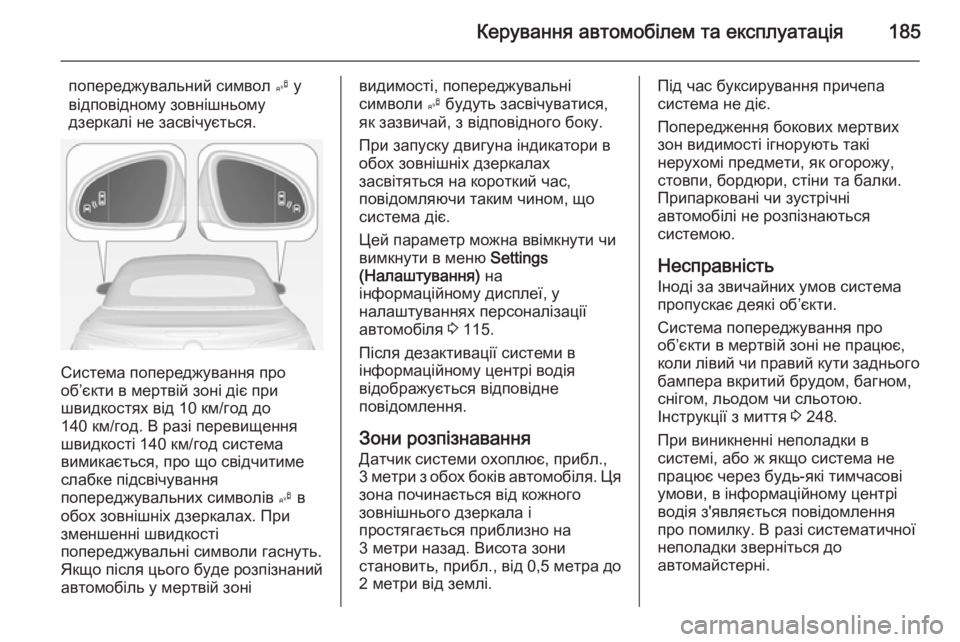

Керування автомобілем та експлуатація185
попереджувальний символ B у
відповідному зовнішньому дзеркалі не засвічується.
Система попереджування про
об’єкти в мертвій зоні діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
налаштуваннях персоналізації
автомобіля 3 115.
Після дезактивації системи в
інформаційному центрі водія
відображується відповідне
повідомлення.
Зони розпізнавання Датчик системи охоплює, прибл.,
3 метри з обох боків автомобіля. Ця
зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до 2 метри від землі.Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
Іноді за звичайних умов система
пропускає деякі об’єкти.
Система попереджування про
об’єкти в мертвій зоні не працює, коли лівий чи правий кути заднього бампера вкритий брудом, багном,снігом, льодом чи сльотою.
Інструкції з миття 3 248.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, в інформаційному центрі
водія з'являється повідомлення
про помилку. В разі систематичної неполадки зверніться до
автомайстерні.

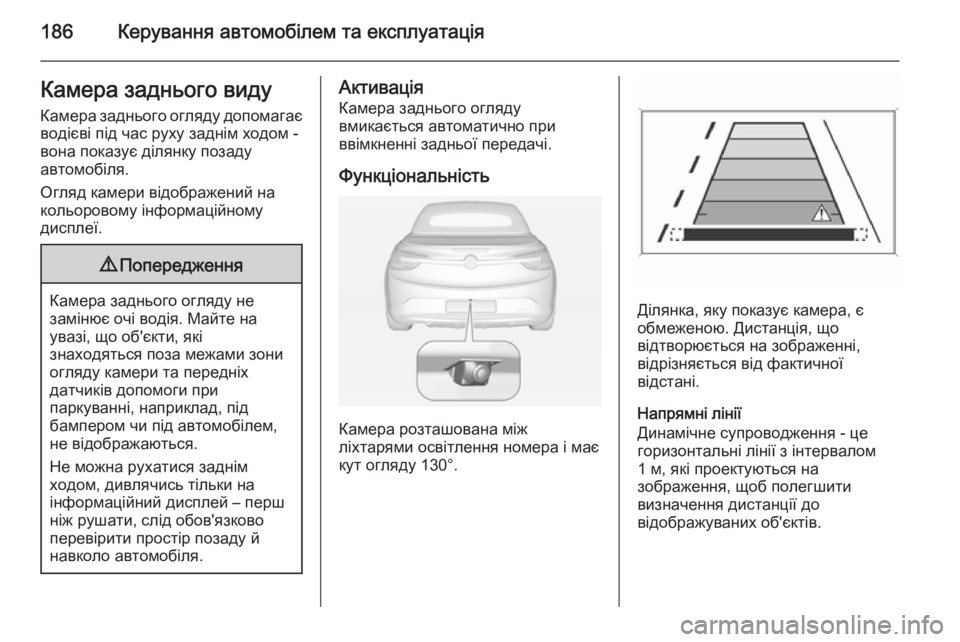

186Керування автомобілем та експлуатаціяКамера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована між
ліхтарями освітлення номера і має
кут огляду 130°.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.

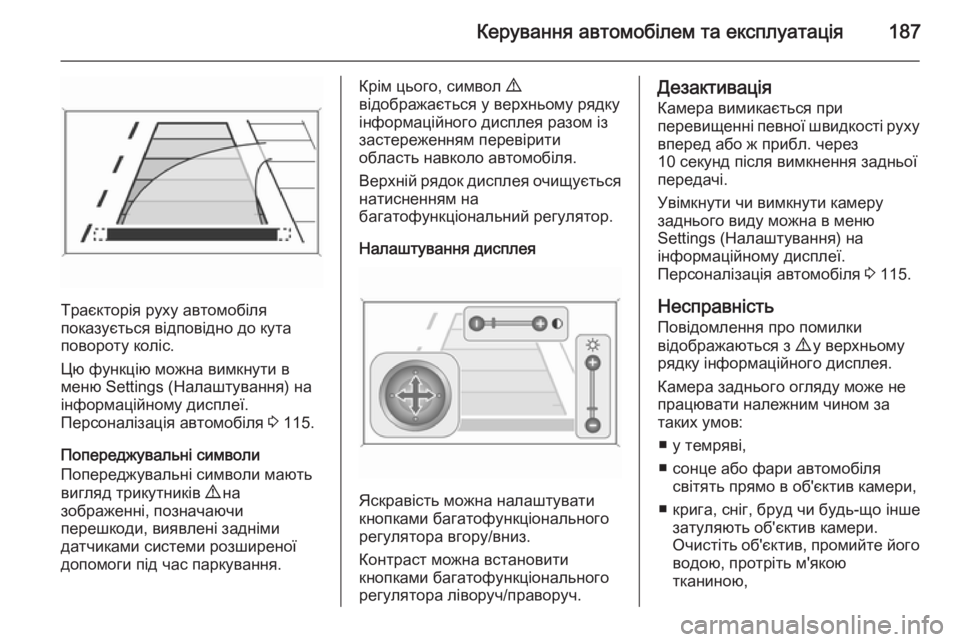

Керування автомобілем та експлуатація187
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 115.
Попереджувальні символи
Попереджувальні символи мають
вигляд трикутників 9 на
зображенні, позначаючи
перешкоди, виявлені задніми
датчиками системи розширеної
допомоги під час паркування.
Крім цього, символ 9
відображається у верхньому рядку інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Верхній рядок дисплея очищується натисненням на
багатофункціональний регулятор.
Налаштування дисплея
Яскравість можна налаштувати
кнопками багатофункціонального
регулятора вгору/вниз.
Контраст можна встановити
кнопками багатофункціонального
регулятора ліворуч/праворуч.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнути чи вимкнути камеру
заднього виду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 115.
Несправність Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати належним чином за
таких умов:
■ у темряві,
■ сонце або фари автомобіля світять прямо в об'єктив камери,
■ крига, сніг, бруд чи будь-що інше затуляють об'єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною,

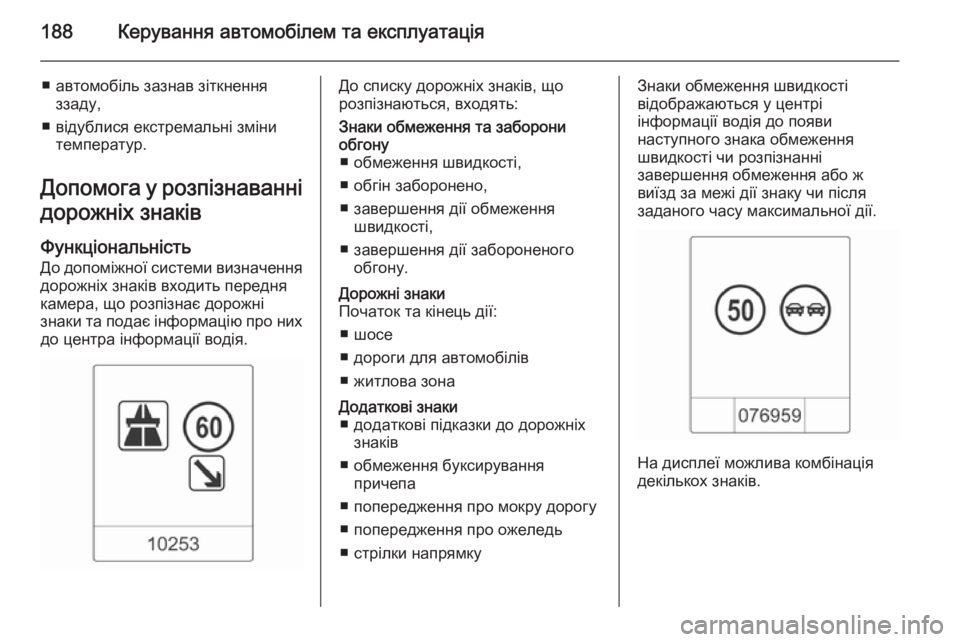

188Керування автомобілем та експлуатація
■ автомобіль зазнав зіткненняззаду,
■ відублися екстремальні зміни температур.
Допомога у розпізнаванні дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до центра інформації водія.До списку дорожніх знаків, що
розпізнаються, входять:Знаки обмеження та заборони
обгону ■ обмеження швидкості,
■ обгін заборонено,
■ завершення дії обмеження швидкості,
■ завершення дії забороненого обгону.Дорожні знаки
Початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлова зонаДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження буксирування причепа
■ попередження про мокру дорогу ■ попередження про ожеледь
■ стрілки напрямкуЗнаки обмеження швидкості
відображаються у центрі
інформації водія до появи
наступного знака обмеження
швидкості чи розпізнанні
завершення обмеження або ж
виїзд за межі дії знаку чи після
заданого часу максимальної дії.
На дисплеї можлива комбінація
декількох знаків.

Керування автомобілем та експлуатація189
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає нижчою за
55 км/год, наприклад, під час в'їзду в міську зону, відбувається
скидання даних на дисплеї, а вміст
сторінки з дорожніми знаками
видаляється. На дисплеї
відобразиться наступна розпізнана швидкість.
Позначення дисплея
Дорожні знаки відображуються на
сторінці Traffic sign detection
(Визначення дорожніх знаків) у
центрі інформації водія, яке можна
вибрати за допомогою коліщатка
регулятора на важелі перемикання
поворотів 3 105.
Якщо в меню центра інформації
водія вибрано іншу функцію, і після цього повторно вибрано сторінку
Визначення дорожніх знаків , на
дисплеї відображатиметься
останній визначений дорожній
знак.
Після очищення системою сторінки дорожніх знаків відображається
такий знак:
Також протягом подорожі
інформацію сторінки про дорожні
знаки можна видалити, натискаючи
та утримуючи кнопку SET/CLR на
важелі перемикання поворотів.

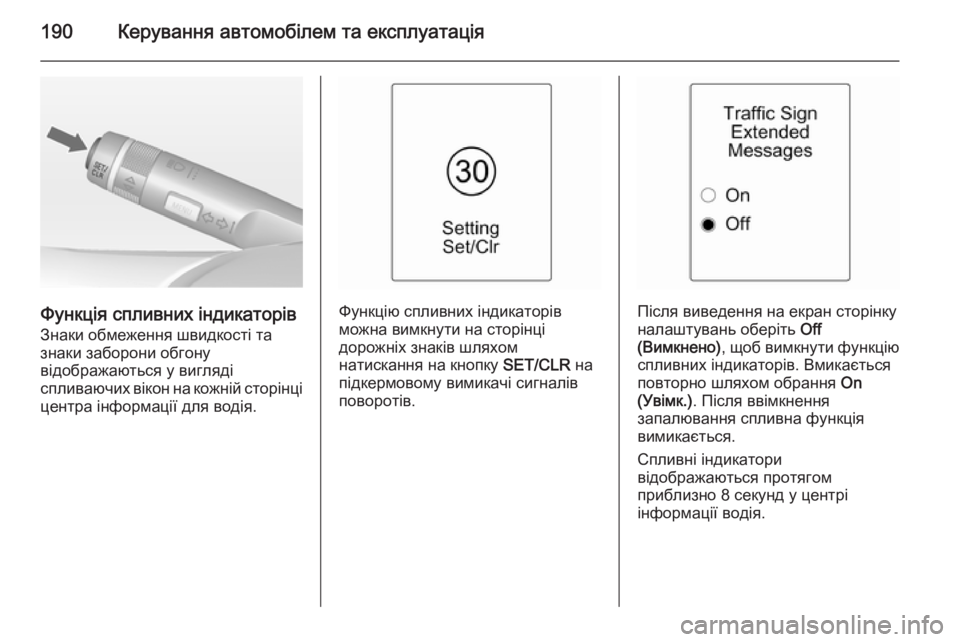

190Керування автомобілем та експлуатація
Функція спливних індикаторів
Знаки обмеження швидкості та
знаки заборони обгону
відображаються у вигляді
спливаючих вікон на кожній сторінці центра інформації для водія.Функцію спливних індикаторів
можна вимкнути на сторінці
дорожніх знаків шляхом
натискання на кнопку SET/CLR на
підкермовому вимикачі сигналів
поворотів.Після виведення на екран сторінку
налаштувань оберіть Off
(Вимкнено) , щоб вимкнути функцію
спливних індикаторів. Вмикається
повторно шляхом обрання On
(Увімк.) . Після ввімкнення
запалювання спливна функція
вимикається.
Спливні індикатори
відображаються протягом
приблизно 8 секунд у центрі
інформації водія.
