Autóápolás247
rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (2)
1. A kioldáshoz forgassa el az izzó
foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Adaptív első világítás9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
A kanyarfény izzói cserélhetők.

248Autóápolás

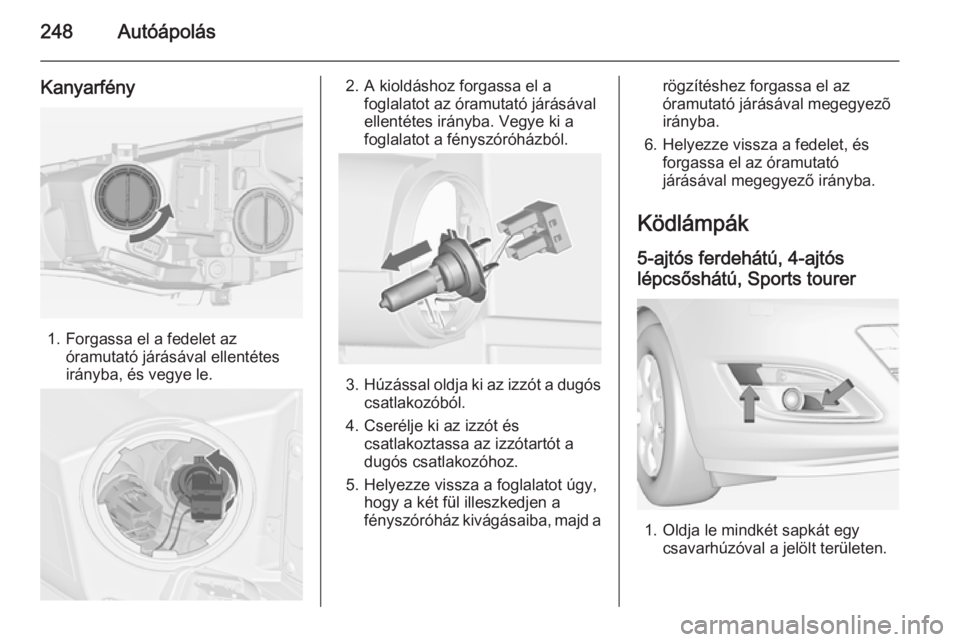

Kanyarfény
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer
1. Oldja le mindkét sapkát egy csavarhúzóval a jelölt területen.

Autóápolás249

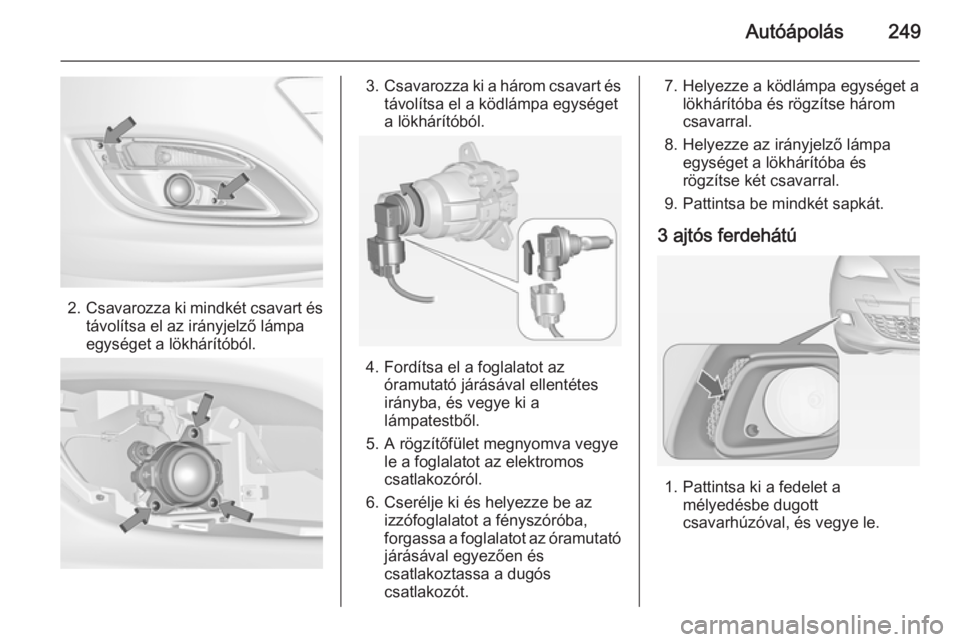

2.Csavarozza ki mindkét csavart és
távolítsa el az irányjelző lámpa
egységet a lökhárítóból.
3. Csavarozza ki a három csavart és
távolítsa el a ködlámpa egységet
a lökhárítóból.
4. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
5. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
6. Cserélje ki és helyezze be az izzófoglalatot a fényszóróba,
forgassa a foglalatot az óramutató
járásával egyezően és
csatlakoztassa a dugós
csatlakozót.
7. Helyezze a ködlámpa egységet a lökhárítóba és rögzítse három
csavarral.
8. Helyezze az irányjelző lámpa egységet a lökhárítóba és
rögzítse két csavarral.
9. Pattintsa be mindkét sapkát.
3 ajtós ferdehátú
1. Pattintsa ki a fedelet a mélyedésbe dugott
csavarhúzóval, és vegye le.

250Autóápolás
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.
3. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
4. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
5. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
6. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
7. Szerelje be a lámpaszerelvényt, húzza meg mindkét csavart.
8. Tegye vissza és rögzítse a fedelet.Első irányjelzők
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer
1. Oldja le mindkét sapkát egy csavarhúzóval a jelölt területen.

Autóápolás251
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.
3. Mindkét rögzítőfület megnyomva pattintsa ki az izzófoglalatot a
fényszóróból.
4. A rögzítőfület megnyomva pattintsa ki dugós csatlakozót az
izzófoglalatból.
5. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
6. Helyezze be az izzófoglalatot a fényszóróba és erősítse rá a
dugós csatlakozót.
7. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
8. Pattintsa be mindkét sapkát.
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer Sport/GSi
első lökhárítóval
Az izzók a gépkocsi alól érhetők el.
1. Akassza ki a rögzítőrugót, majd hajtsa hátra.
2. Húzza ki az izzófoglalatot az izzóval együtt a fényszóróból.

252Autóápolás

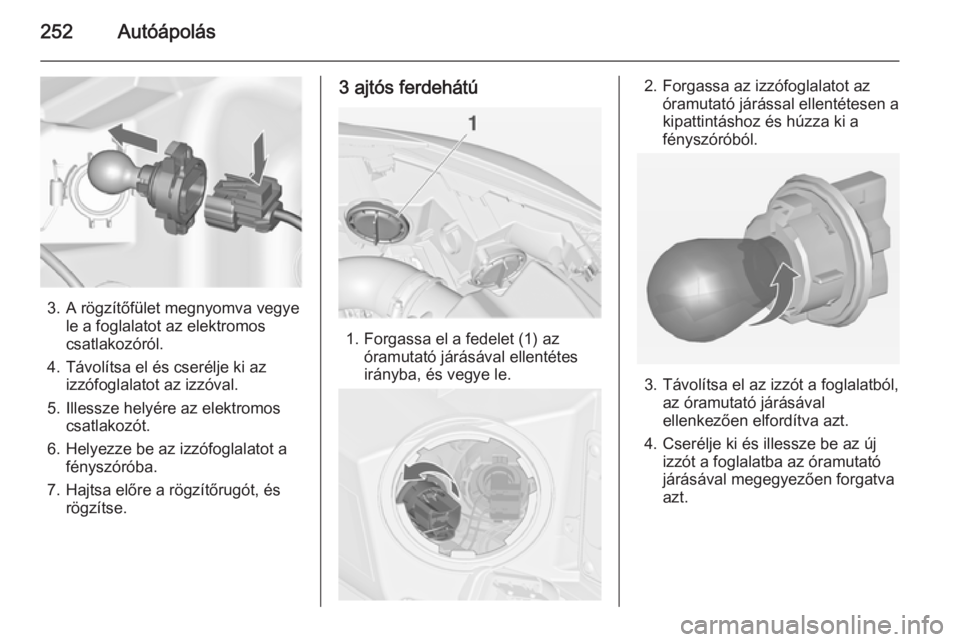

3. A rögzítőfület megnyomva vegyele a foglalatot az elektromoscsatlakozóról.
4. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
5. Illessze helyére az elektromos csatlakozót.
6. Helyezze be az izzófoglalatot a fényszóróba.
7. Hajtsa előre a rögzítőrugót, és rögzítse.
3 ajtós ferdehátú
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. Forgassa az izzófoglalatot az óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.
3. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.

Autóápolás253
5. Helyezze be a foglalatot alámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

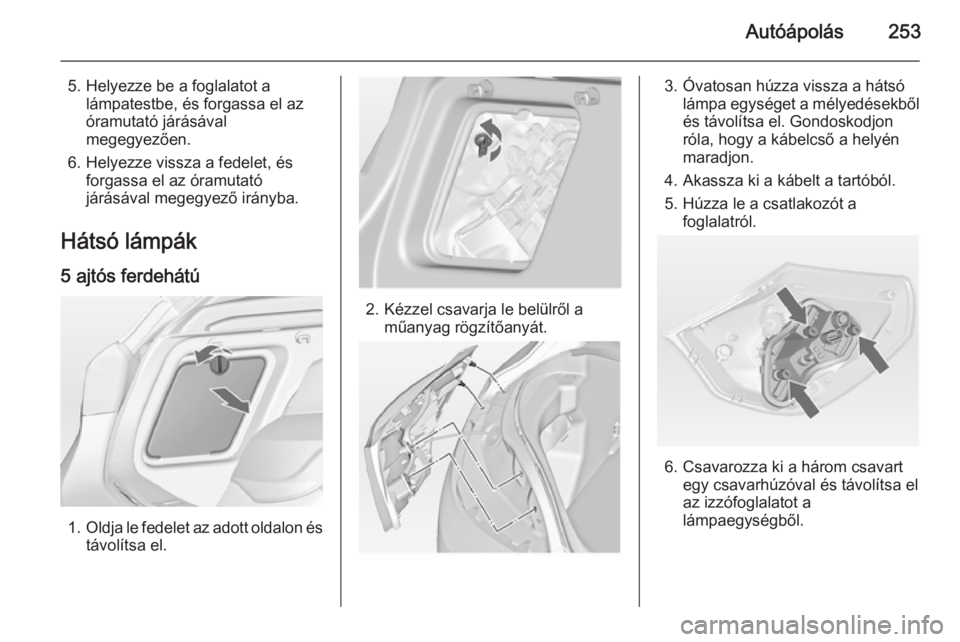

Hátsó lámpák 5 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről a műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Akassza ki a kábelt a tartóból. 5. Húzza le a csatlakozót a foglalatról.
6. Csavarozza ki a három csavartegy csavarhúzóval és távolítsa elaz izzófoglalatot a
lámpaegységből.

254Autóápolás

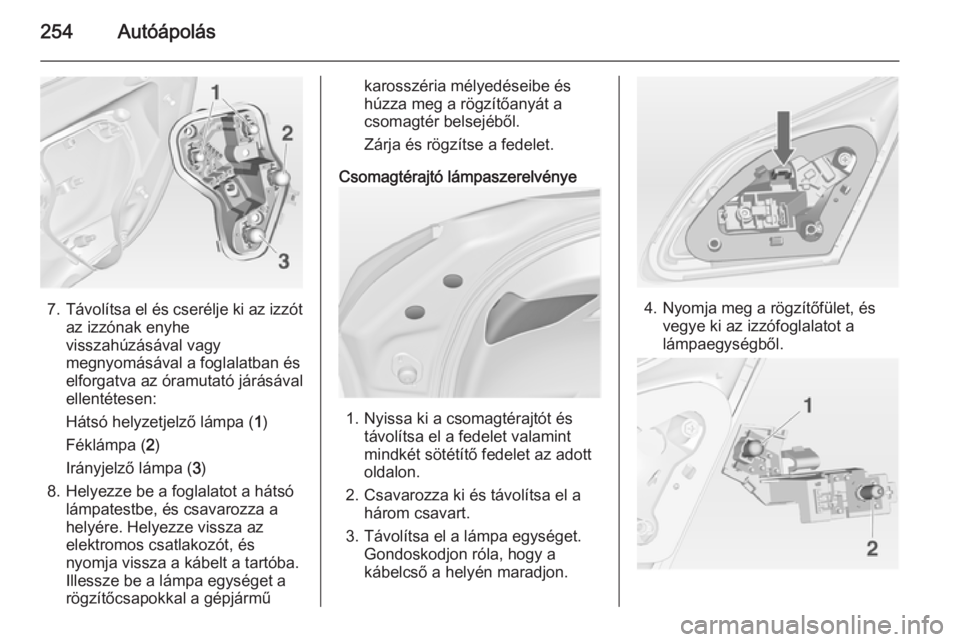

7.Távolítsa el és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Féklámpa ( 2)
Irányjelző lámpa ( 3)
8. Helyezze be a foglalatot a hátsó lámpatestbe, és csavarozza a
helyére. Helyezze vissza az
elektromos csatlakozót, és
nyomja vissza a kábelt a tartóba.
Illessze be a lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyát a
csomagtér belsejéből.
Zárja és rögzítse a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót és távolítsa el a fedelet valamint
mindkét sötétítő fedelet az adott
oldalon.
2. Csavarozza ki és távolítsa el a három csavart.
3. Távolítsa el a lámpa egységet. Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
4. Nyomja meg a rögzítőfület, és vegye ki az izzófoglalatot a
lámpaegységből.
