2015 OPEL ASTRA J Kezelési útmutató (in Hungarian)

Autóápolás255
5.Távolítsa el és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
6. Helyezze be a foglalatot a hátsó lámpatestbe. Illessze a
lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavarokat belülről. Tegyen
vissza minden fedelet.4 ajtós lépcsőshátú
1. Távolítsa el a fedelet a megfelelő oldalon.
2. Kézzel csavarja le belülről a két műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Húzza le a kábelcsatlakozót a foglalatról.

256Autóápolás
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Helyezze
vissza a csatlakozót. Illessze be a lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Szerelje
vissza a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót, vegye
le a fedelet a megfelelő oldalon.
2. Távolítsa el a foglalatot forgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
3. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Szerelje
vissza a fedelet.

Autóápolás257
Sports Tourer
1. Bal oldalt hajtsa le a sötétítőt ésvegye ki.
2. Távolítsa el a fedelet az adottoldalon.
3. Kézzel csavarja le belülről a kétműanyag rögzítőanyát.
4. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
5. Húzza le a kábelcsatlakozót a foglalatról.
6. Távolítsa el a foglalatot azóramutató járásával ellentétes
forgatással és cserélje ki az izzót az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó lámpák ( 1 + 2)

258Autóápolás
Irányjelző lámpa (3)
Féklámpa ( 4)
7. Helyezze vissza az elektromos csatlakozót, és nyomja vissza a
kábelt a tartóba. Illessze be a
lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Szerelje
vissza a fedelet.
Összeszereléskor nyomja a
sötétítőt a gumi alátétidomokba a teljes megtartóerő biztosítása
érdekében.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót és vegye le a sötétítő fedelet a
megfelelő oldalon.
2. Csavarozza ki és távolítsa el a csavarokat.
3. Távolítsa el a hátsó lámpa egységet és válassza le akábelcsatlakozót az
izzófoglalatról.
4. Távolítsa el a foglalatot az óramutató járásával ellentétes
forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
5. Illessze a lámpaszerelvényt a csomagtérajtóba és húzza meg a
csavarokat belülről. Tegyen
vissza minden fedelet.

Autóápolás259
A hátsó ködlámpa illetve a
tolatólámpa ( 2), az oldaltól függően
kicserélhető egy fedélnél a
csomagtérajtóban anélkül, hogy
eltávolítaná a lámpaegységet:
távolítsa el a fedelet, forgassa az
izzófoglalatot és cserélje ki az izzót az óramutató járásával ellentétes
forgatással.3 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről mindkét műanyag rögzítőanyát.

260Autóápolás
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
változat világító diódával (LED)
Csak az irányjelző lámpa ( 2)
cserélhető.
6. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba.
Csatlakoztassa a
kábelcsatlakozót a lámpa
egységbe. Illessze be a lámpa
egységet a rögzítőcsapokkal a
gépjármű karosszéria
mélyedéseibe és húzza meg a
rögzítőanyákat a csomagtér
belsejéből. Zárja be a fedelet és
rögzítse.
Csomagtérajtó lámpaszerelvénye1. Nyissa ki a csomagtérajtót, vegye
le a fedeleket a megfelelő oldalon.
2. Csavarozza ki a három csavart.
3. Távolítsa el a hátsó lámpa egységet a csomagtérajtóból.
4. Távolítsa el a foglalatot forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.

Autóápolás261
(2 ) (csak az egyik oldal)
változat világító diódával (LED)
Csak hátsó ködlámpa illetve
tolatólámpa ( 2), az oldaltól
függően, cserélhető.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba. Illessze a
lámpa egységet a
csomagtérajtóba, és húzza meg a
csavarokat. Tegyen vissza
minden fedelet.Oldalsó irányjelzők
3 ajtós ferdehátú Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.

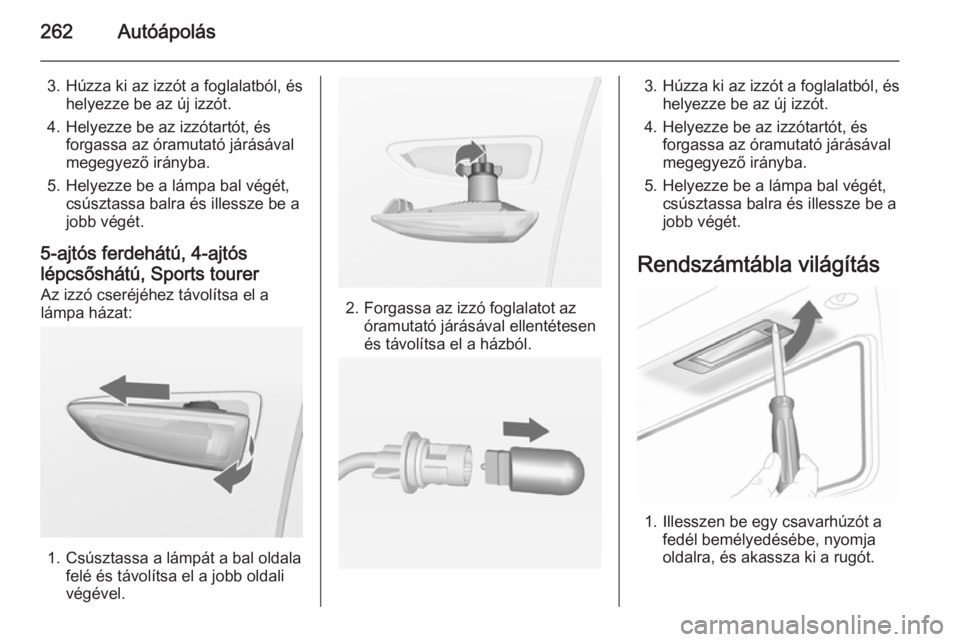

262Autóápolás
3. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
