Autóápolás263

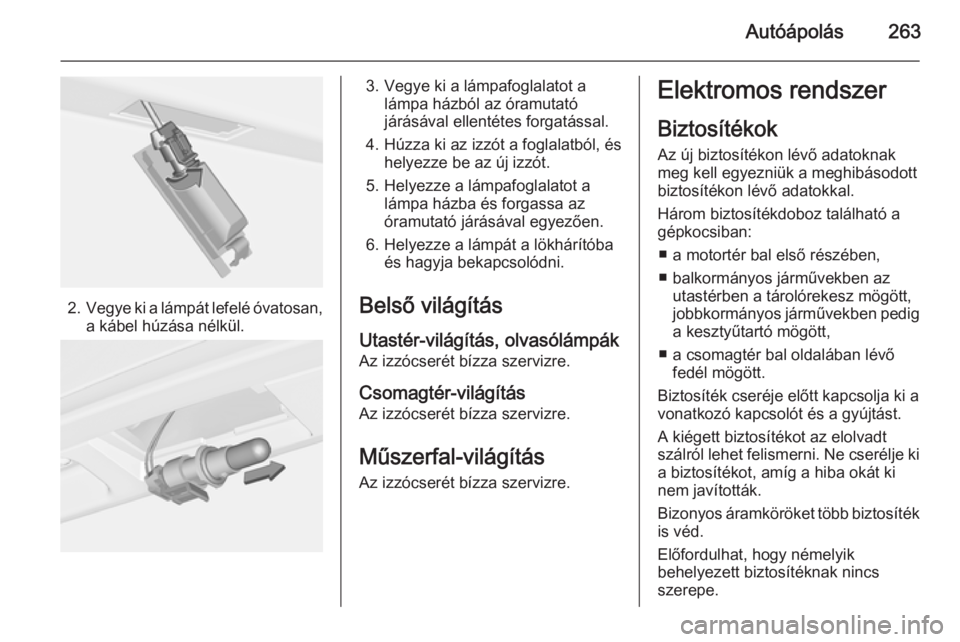

2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében,
■ balkormányos járművekben az utastérben a tárolórekesz mögött,
jobbkormányos járművekben pedig a kesztyűtartó mögött,
■ a csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Előfordulhat, hogy némelyik
behelyezett biztosítéknak nincs
szerepe.

264Autóápolás

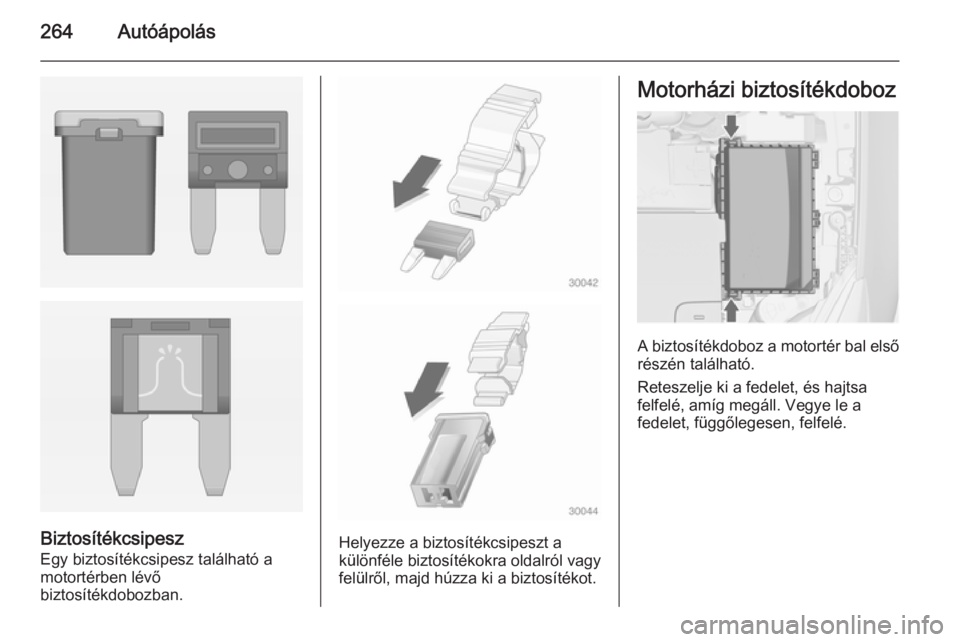

BiztosítékcsipeszEgy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

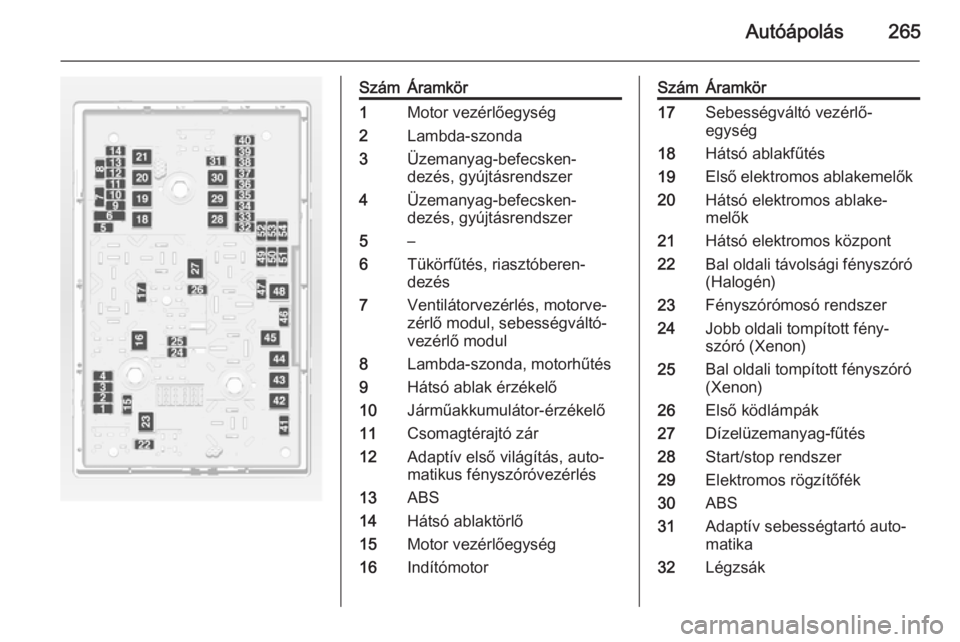

Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

Autóápolás265
SzámÁramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecsken‐
dezés, gyújtásrendszer4Üzemanyag-befecsken‐
dezés, gyújtásrendszer5–6Tükörfűtés, riasztóberen‐
dezés7Ventilátorvezérlés, motorve‐
zérlő modul, sebességváltó-
vezérlő modul8Lambda-szonda, motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás, auto‐
matikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16IndítómotorSzámÁramkör17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró (Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó auto‐
matika32Légzsák

266Autóápolás

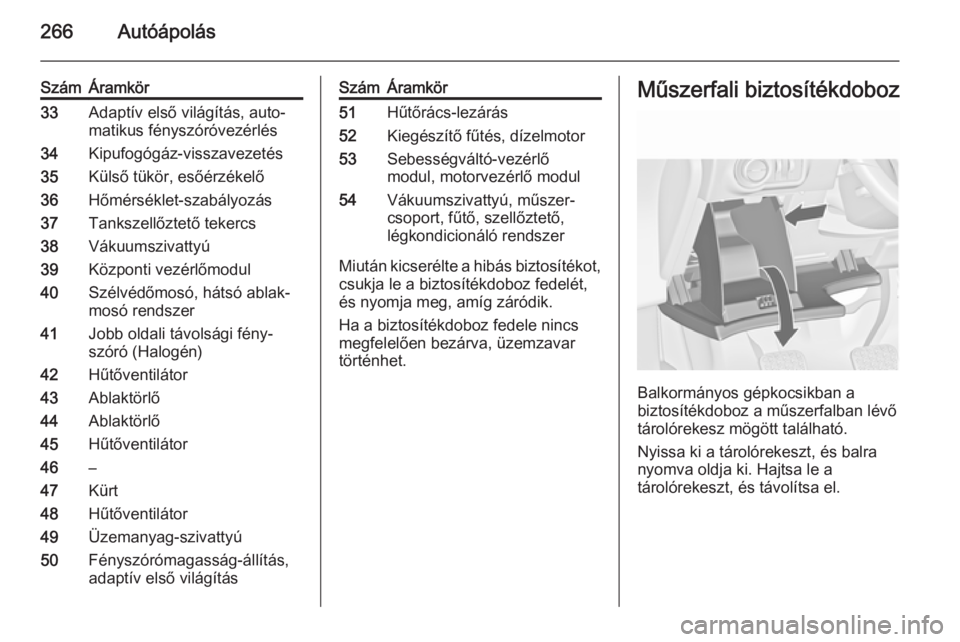

SzámÁramkör33Adaptív első világítás, auto‐
matikus fényszóróvezérlés34Kipufogógáz-visszavezetés35Külső tükör, esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőmodul40Szélvédőmosó, hátsó ablak‐
mosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszórómagasság-állítás,
adaptív első világításSzámÁramkör51Hűtőrács-lezárás52Kiegészítő fűtés, dízelmotor53Sebességváltó-vezérlő
modul, motorvezérlő modul54Vákuumszivattyú, műszer‐
csoport, fűtő, szellőztető,
légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.

Autóápolás267

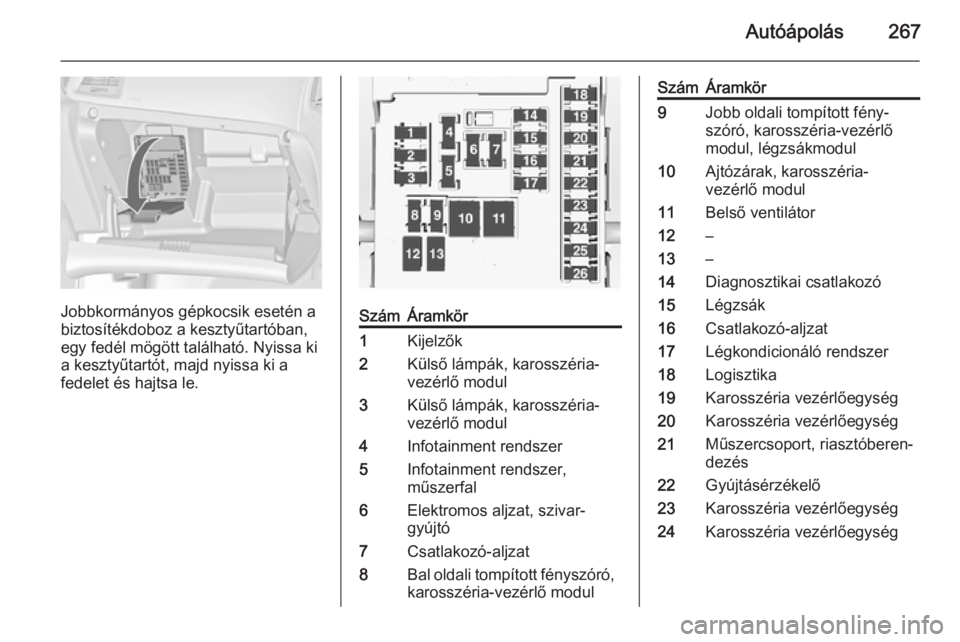

Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
SzámÁramkör1Kijelzők2Külső lámpák, karosszéria-
vezérlő modul3Külső lámpák, karosszéria-
vezérlő modul4Infotainment rendszer5Infotainment rendszer,
műszerfal6Elektromos aljzat, szivar‐
gyújtó7Csatlakozó-aljzat8Bal oldali tompított fényszóró, karosszéria-vezérlő modulSzámÁramkör9Jobb oldali tompított fény‐
szóró, karosszéria-vezérlő
modul, légzsákmodul10Ajtózárak, karosszéria-
vezérlő modul11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Csatlakozó-aljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport, riasztóberen‐
dezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegység

268Autóápolás
SzámÁramkör25–26Tápellátás csatlakozóaljzata,
csomagtér (ha nincs csomag‐ téri biztosítékdoboz) (csak
Sports Tourer)
Csomagtéri
biztosítékdoboz
3-ajtós ferdehátú, 5-ajtósferdehátú
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Sports Tourer
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Hajtsa le a sötétítőt és vegye ki.
Vegye le a fedelet.

Autóápolás269

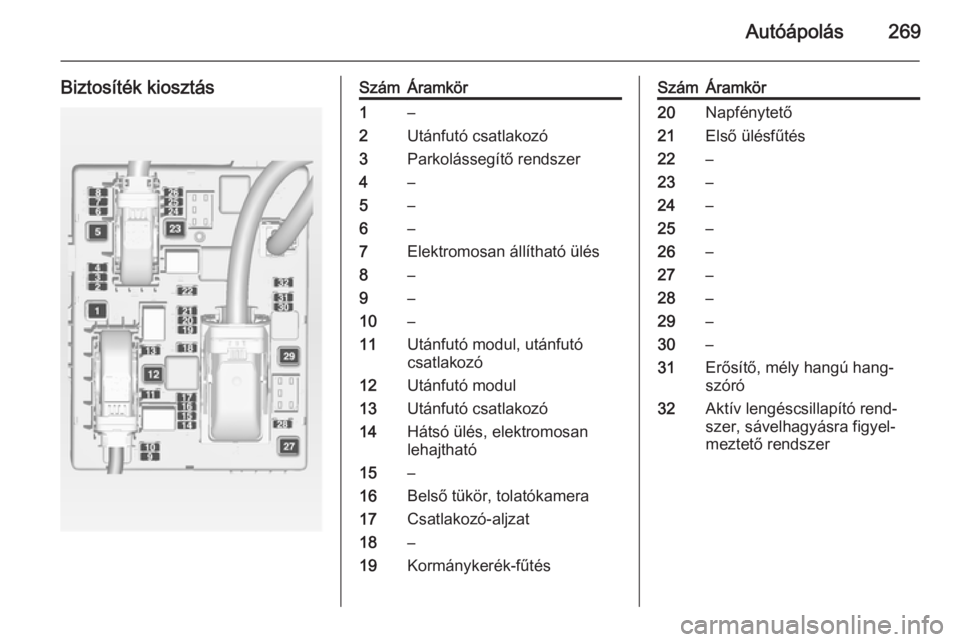

Biztosíték kiosztásSzámÁramkör1–2Utánfutó csatlakozó3Parkolássegítő rendszer4–5–6–7Elektromosan állítható ülés8–9–10–11Utánfutó modul, utánfutó
csatlakozó12Utánfutó modul13Utánfutó csatlakozó14Hátsó ülés, elektromosan
lehajtható15–16Belső tükör, tolatókamera17Csatlakozó-aljzat18–19Kormánykerék-fűtésSzámÁramkör20Napfénytető21Első ülésfűtés22–23–24–25–26–27–28–29–30–31Erősítő, mély hangú hang‐
szóró32Aktív lengéscsillapító rend‐
szer, sávelhagyásra figyel‐
meztető rendszer

270Autóápolás

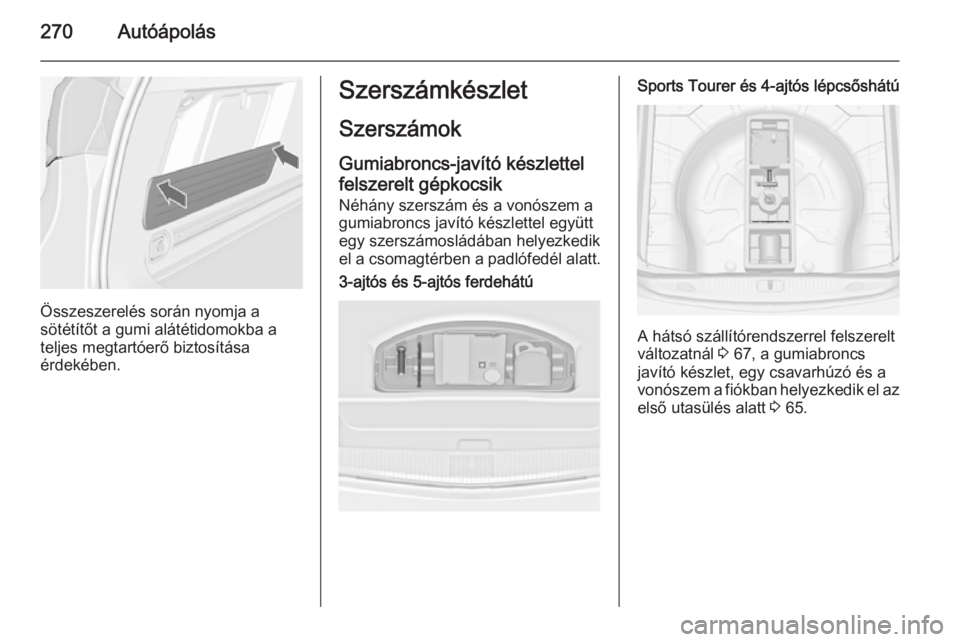

Összeszerelés során nyomja a
sötétítőt a gumi alátétidomokba a teljes megtartóerő biztosítása
érdekében.
Szerszámkészlet
Szerszámok
Gumiabroncs-javító készlettel felszerelt gépkocsik Néhány szerszám és a vonószem a
gumiabroncs javító készlettel együtt
egy szerszámosládában helyezkedik
el a csomagtérben a padlófedél alatt.3-ajtós és 5-ajtós ferdehátúSports Tourer és 4-ajtós lépcsőshátú
A hátsó szállítórendszerrel felszerelt
változatnál 3 67, a gumiabroncs
javító készlet, egy csavarhúzó és a
vonószem a fiókban helyezkedik el az
első utasülés alatt 3 65.
