2015 OPEL ANTARA Betriebsanleitung (in German)

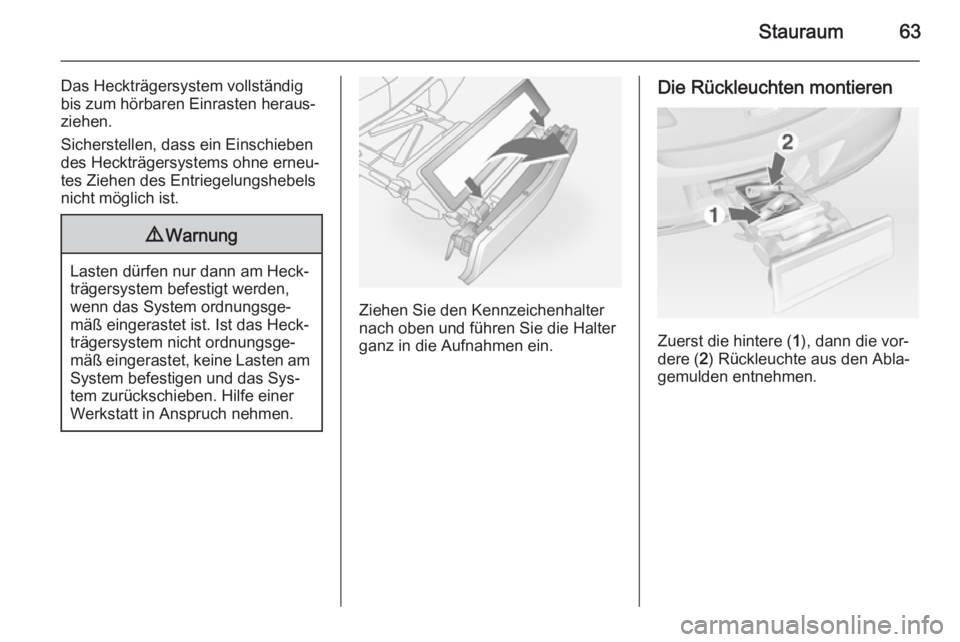

Stauraum63
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Ziehen Sie den Kennzeichenhalter
nach oben und führen Sie die Halter
ganz in die Aufnahmen ein.
Die Rückleuchten montieren
Zuerst die hintere ( 1), dann die vor‐
dere ( 2) Rückleuchte aus den Abla‐
gemulden entnehmen.

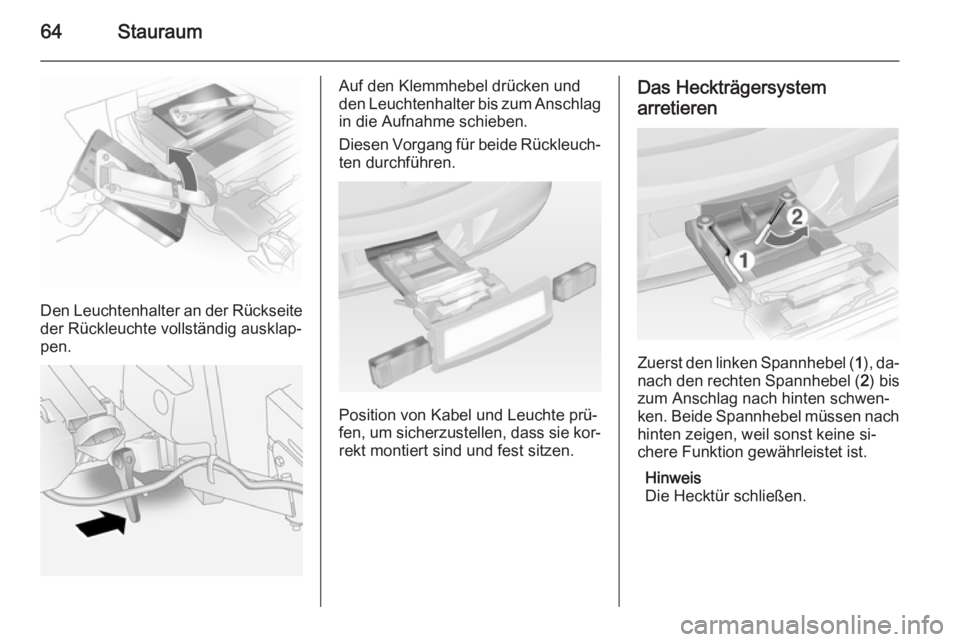

64Stauraum
Den Leuchtenhalter an der Rückseite
der Rückleuchte vollständig ausklap‐
pen.
Auf den Klemmhebel drücken und
den Leuchtenhalter bis zum Anschlag
in die Aufnahme schieben.
Diesen Vorgang für beide Rückleuch‐ ten durchführen.
Position von Kabel und Leuchte prü‐
fen, um sicherzustellen, dass sie kor‐
rekt montiert sind und fest sitzen.
Das Heckträgersystem
arretieren
Zuerst den linken Spannhebel ( 1), da‐
nach den rechten Spannhebel ( 2) bis
zum Anschlag nach hinten schwen‐ ken. Beide Spannhebel müssen nach
hinten zeigen, weil sonst keine si‐
chere Funktion gewährleistet ist.
Hinweis
Die Hecktür schließen.

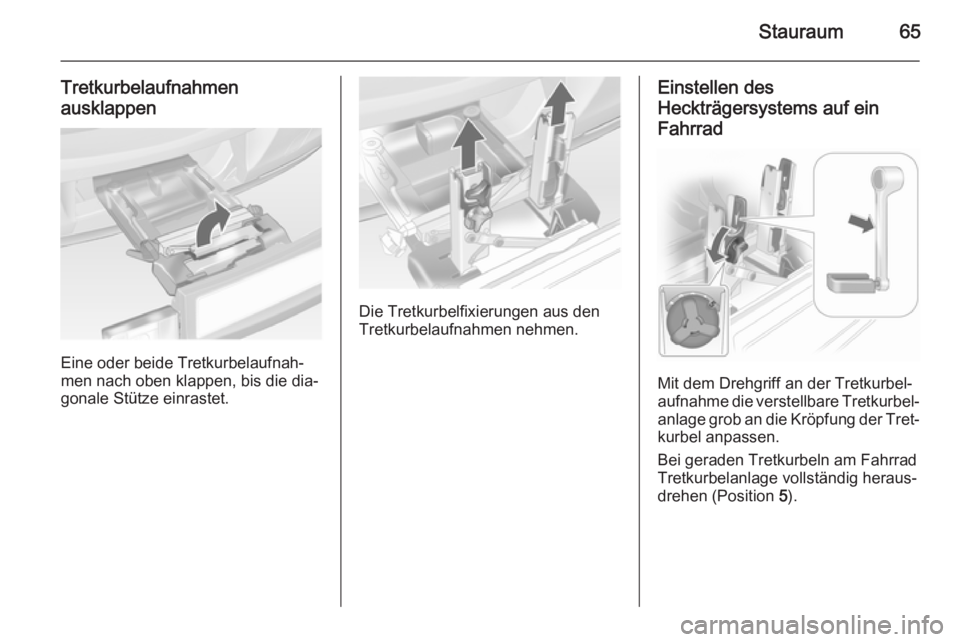

Stauraum65
Tretkurbelaufnahmen
ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die dia‐
gonale Stütze einrastet.
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.
Einstellen des
Heckträgersystems auf ein
Fahrrad
Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig heraus‐ drehen (Position 5).

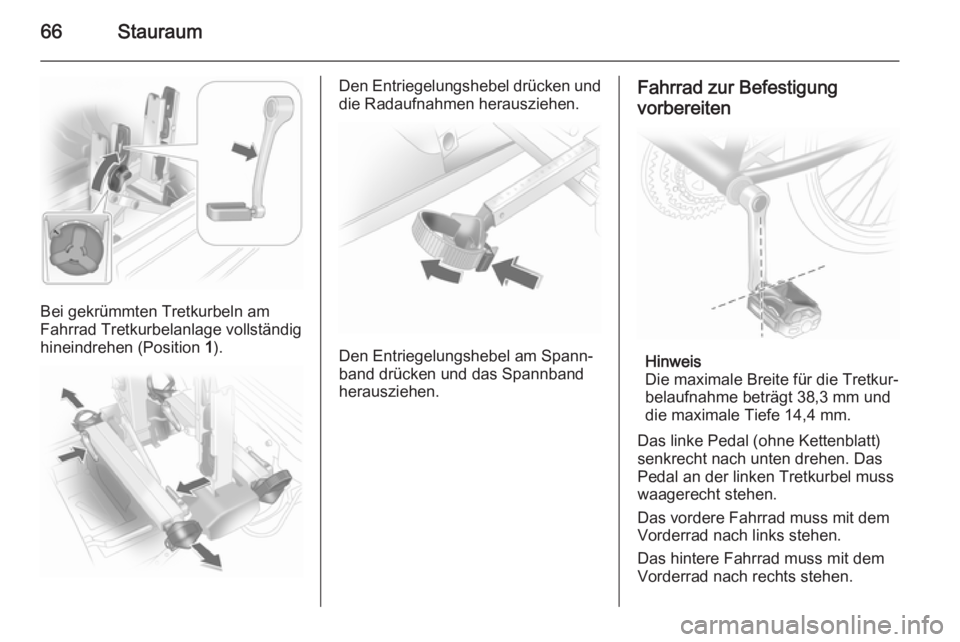

66Stauraum
Bei gekrümmten Tretkurbeln am
Fahrrad Tretkurbelanlage vollständig
hineindrehen (Position 1).
Den Entriegelungshebel drücken und
die Radaufnahmen herausziehen.
Den Entriegelungshebel am Spann‐
band drücken und das Spannband
herausziehen.
Fahrrad zur Befestigung
vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Das linke Pedal (ohne Kettenblatt)
senkrecht nach unten drehen. Das
Pedal an der linken Tretkurbel muss
waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.

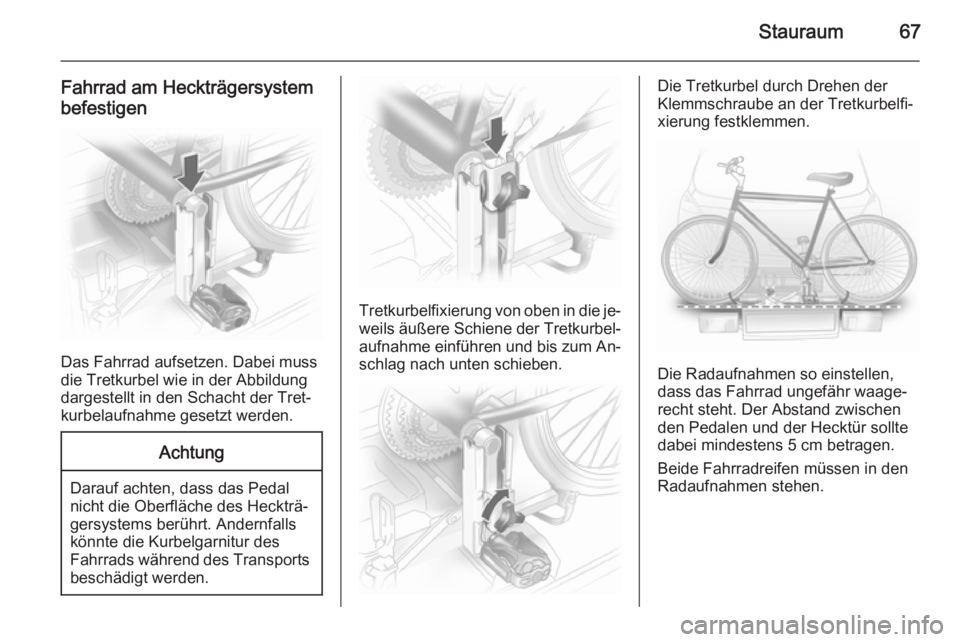

Stauraum67
Fahrrad am Heckträgersystem
befestigen
Das Fahrrad aufsetzen. Dabei muss
die Tretkurbel wie in der Abbildung
dargestellt in den Schacht der Tret‐
kurbelaufnahme gesetzt werden.
Achtung
Darauf achten, dass das Pedal
nicht die Oberfläche des Heckträ‐
gersystems berührt. Andernfalls
könnte die Kurbelgarnitur des
Fahrrads während des Transports beschädigt werden.
Tretkurbelfixierung von oben in die je‐weils äußere Schiene der Tretkurbel‐
aufnahme einführen und bis zum An‐
schlag nach unten schieben.
Die Tretkurbel durch Drehen der
Klemmschraube an der Tretkurbelfi‐
xierung festklemmen.
Die Radaufnahmen so einstellen,
dass das Fahrrad ungefähr waage‐
recht steht. Der Abstand zwischen
den Pedalen und der Hecktür sollte
dabei mindestens 5 cm betragen.
Beide Fahrradreifen müssen in den
Radaufnahmen stehen.

68StauraumAchtung
Achten Sie darauf, die Radaufnah‐men so weit wie erforderlich he‐
rauszuziehen, damit beide Fahr‐
radreifen in den Aussparungen positioniert werden können. Eine
horizontale Befestigung des Fahr‐ rads kann andernfalls nicht ge‐währleistet werden. Ein Missach‐
ten dieser Anweisung kann dazu
führen, dass die Fahrradräder
durch heiße Abgase beschädigt
werden.
Das Fahrrad in Fahrzeuglängsrich‐
tung ausrichten: Die Tretlagerfixie‐
rung etwas lösen.
Mit dem Drehgriff an der Tretkurbel‐
aufnahme das Fahrrad senkrecht
stellen.
Wenn sich die beiden Fahrräder ge‐
genseitig behindern, kann die Posi‐
tion der Fahrräder zueinander durch
Verstellen der Radaufnahmen sowie
des Drehgriffs an der Tretkurbelauf‐
nahme so weit verändert werden,
dass sich die Fahrräder nicht mehr
berühren. Dabei auf genügend Ab‐
stand zum Fahrzeug achten.Die Klemmschraube der Tretlagerfi‐
xierung bis zum Maximalpunkt von Hand festziehen.
Beide Fahrradreifen mit Spannbän‐
dern an den Radaufnahmen sichern.
Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und
zur Seite drehen.
Die Einstellwerte an den Radaufnah‐
men und am Drehgriff an der Tretkur‐
belaufnahme sollten für jedes Fahr‐
rad notiert und aufbewahrt werden. Eine korrekte Voreinstellung erleich‐
tert die erneute Anbringung des Fahr‐ rads.

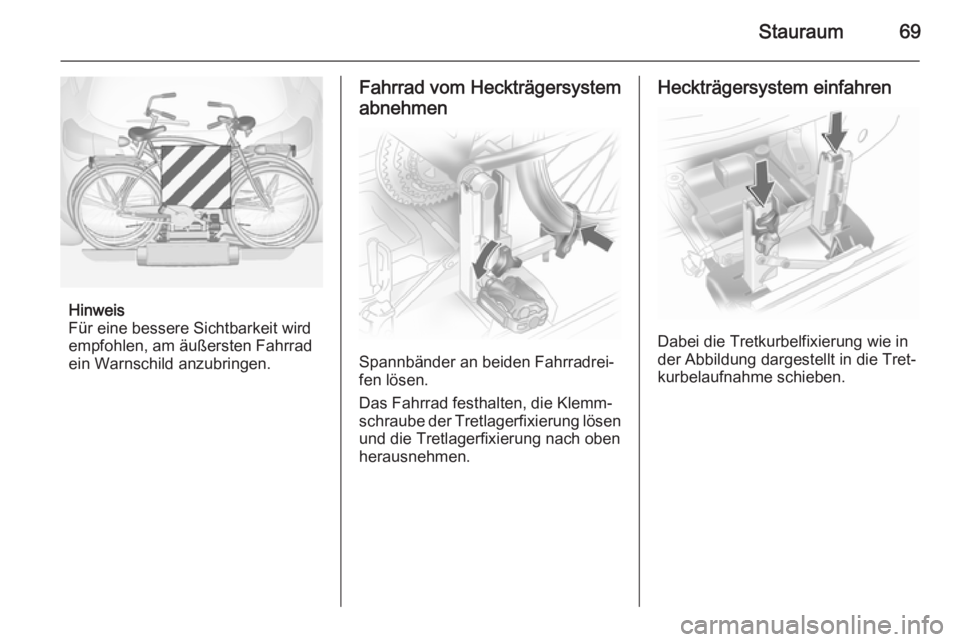

Stauraum69
Hinweis
Für eine bessere Sichtbarkeit wird
empfohlen, am äußersten Fahrrad ein Warnschild anzubringen.
Fahrrad vom Heckträgersystem
abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Das Fahrrad festhalten, die Klemm‐
schraube der Tretlagerfixierung lösen und die Tretlagerfixierung nach obenherausnehmen.
Heckträgersystem einfahren
Dabei die Tretkurbelfixierung wie in
der Abbildung dargestellt in die Tret‐
kurbelaufnahme schieben.

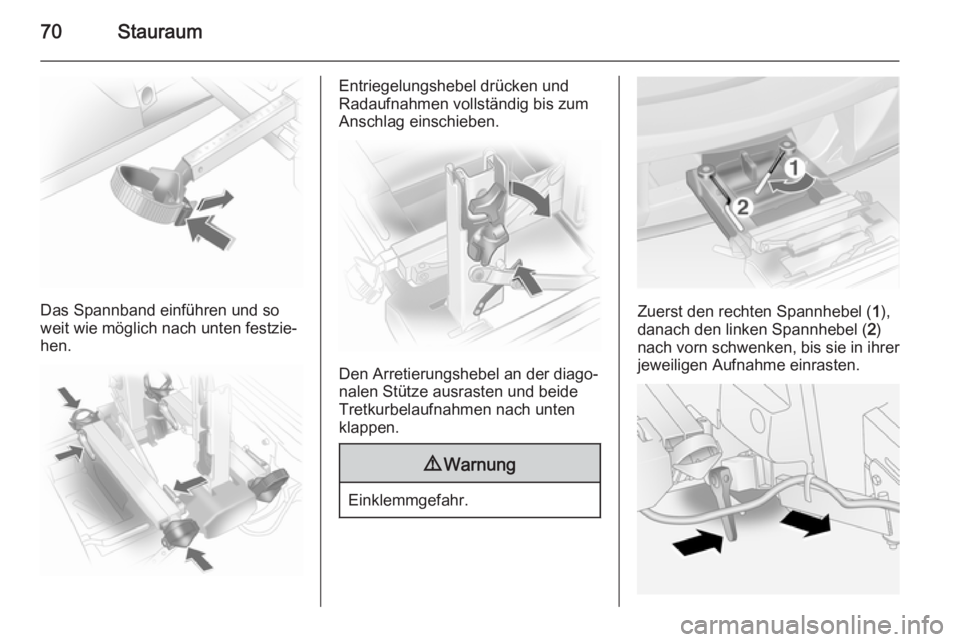

70Stauraum
Das Spannband einführen und so
weit wie möglich nach unten festzie‐
hen.
Entriegelungshebel drücken und
Radaufnahmen vollständig bis zum
Anschlag einschieben.
Den Arretierungshebel an der diago‐
nalen Stütze ausrasten und beide
Tretkurbelaufnahmen nach unten klappen.
9 Warnung
Einklemmgefahr.
Zuerst den rechten Spannhebel ( 1),
danach den linken Spannhebel ( 2)
nach vorn schwenken, bis sie in ihrer
jeweiligen Aufnahme einrasten.
