2015 OPEL ADAM Priručnik za vlasnika (in Croatian)

Spremište63

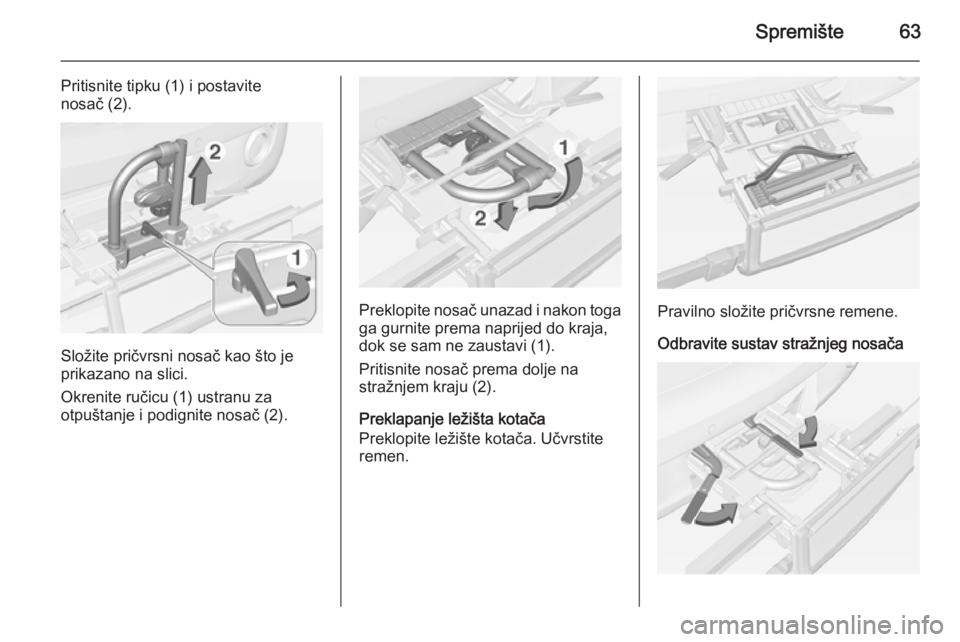

Pritisnite tipku (1) i postavitenosač (2).
Složite pričvrsni nosač kao što je
prikazano na slici.
Okrenite ručicu (1) ustranu za
otpuštanje i podignite nosač (2).
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi (1).
Pritisnite nosač prema dolje na
stražnjem kraju (2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača

64Spremište

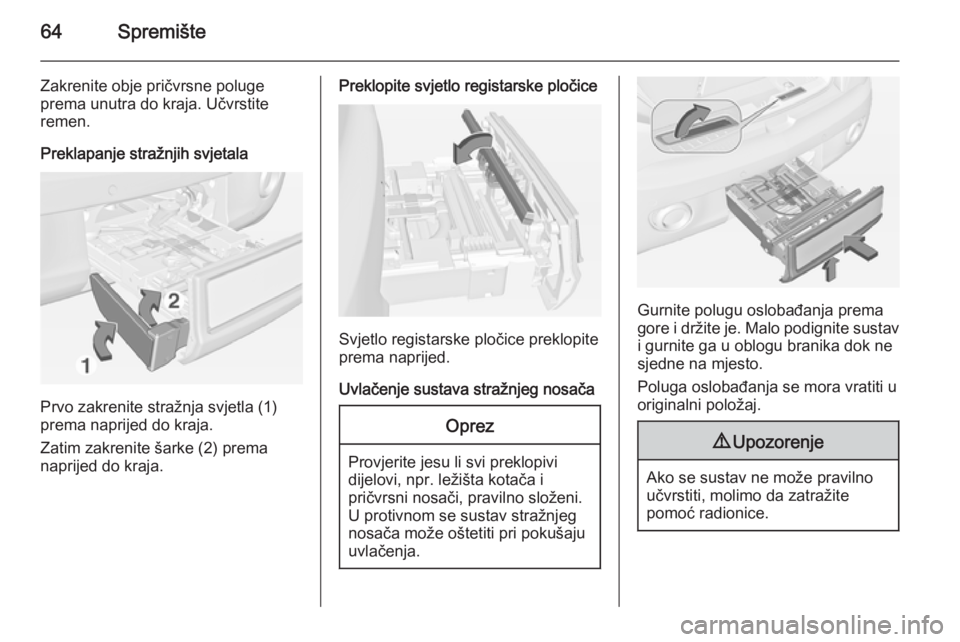

Zakrenite obje pričvrsne poluge
prema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Prvo zakrenite stražnja svjetla (1)
prema naprijed do kraja.
Zatim zakrenite šarke (2) prema
naprijed do kraja.
Preklopite svjetlo registarske pločice
Svjetlo registarske pločice preklopite
prema naprijed.
Uvlačenje sustava stražnjeg nosača
Oprez
Provjerite jesu li svi preklopivi dijelovi, npr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.

Spremište65Prtljažnik
Naslon stražnjeg sjedala je podijeljen u dva dijela. Oba dijela mogu se
zasebno preklopiti.
Povećanje prtljažnika
Uklonite prekrivač prtljažnika ako je
potrebno.
Pritisnite osigurač i gurnite naslon za
glavu prema dolje.
Umetnite pločicu zasuna sigurnosnog pojasa u bočni držač kako biste
zaštitili pojas od oštećenja.
Povucite pojas na jednom ili oba
držača i preklopite ih prema dolje na
sjedište sjedala.
Za otklapanje podižite držače u
uspravan položaj dok ne čujete da su
se zabravili.
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake na obje poluge
oslobađanja više nisu vidljive.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju naglog kočenja ili sudara.
Kuka za torbe
Kuke na desnoj stranici prtljažnika
koristite za vješanje vrećica.
Maksimalno opterećenje: 5 kg.

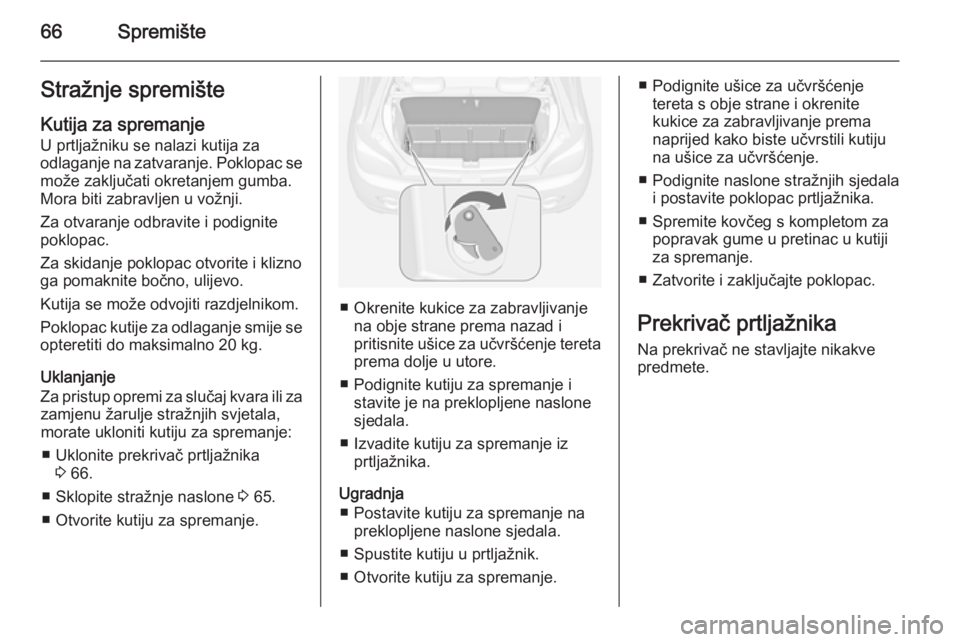

66SpremišteStražnje spremišteKutija za spremanje
U prtljažniku se nalazi kutija za
odlaganje na zatvaranje. Poklopac se može zaključati okretanjem gumba.Mora biti zabravljen u vožnji.
Za otvaranje odbravite i podignite
poklopac.
Za skidanje poklopac otvorite i klizno
ga pomaknite bočno, ulijevo.
Kutija se može odvojiti razdjelnikom.
Poklopac kutije za odlaganje smije se opteretiti do maksimalno 20 kg.
Uklanjanje
Za pristup opremi za slučaj kvara ili za zamjenu žarulje stražnjih svjetala,
morate ukloniti kutiju za spremanje:
■ Uklonite prekrivač prtljažnika 3 66.
■ Sklopite stražnje naslone 3 65.
■ Otvorite kutiju za spremanje.
■ Okrenite kukice za zabravljivanje na obje strane prema nazad i
pritisnite ušice za učvršćenje tereta prema dolje u utore.
■ Podignite kutiju za spremanje i stavite je na preklopljene naslone
sjedala.
■ Izvadite kutiju za spremanje iz prtljažnika.
Ugradnja ■ Postavite kutiju za spremanje na preklopljene naslone sjedala.
■ Spustite kutiju u prtljažnik.
■ Otvorite kutiju za spremanje.
■ Podignite ušice za učvršćenje tereta s obje strane i okrenite
kukice za zabravljivanje prema
naprijed kako biste učvrstili kutiju
na ušice za učvršćenje.
■ Podignite naslone stražnjih sjedala i postavite poklopac prtljažnika.
■ Spremite kovčeg s kompletom za popravak gume u pretinac u kutiji
za spremanje.
■ Zatvorite i zaključajte poklopac.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.

Spremište67

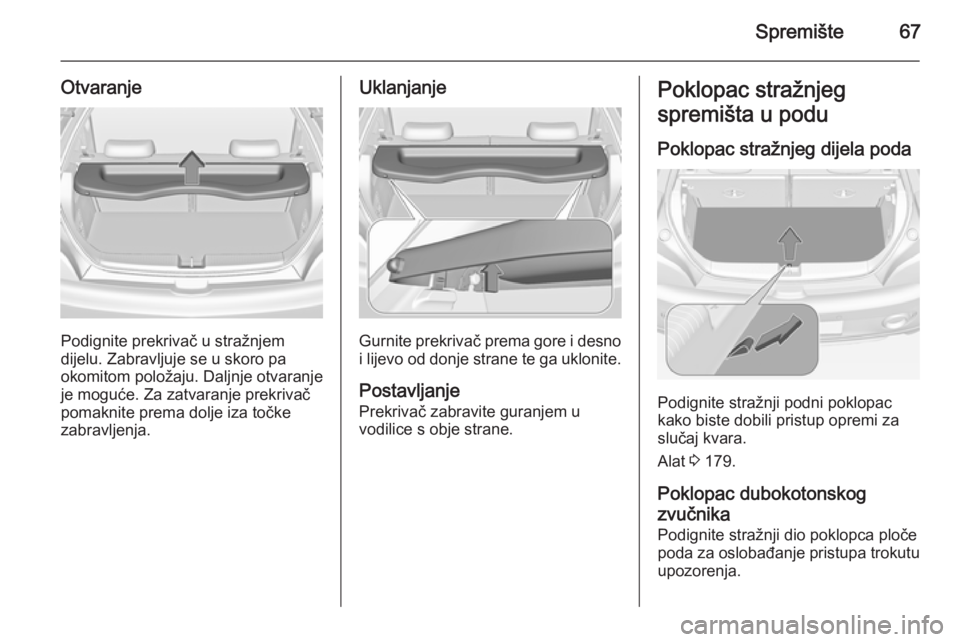

Otvaranje
Podignite prekrivač u stražnjem
dijelu. Zabravljuje se u skoro pa
okomitom položaju. Daljnje otvaranje
je moguće. Za zatvaranje prekrivač
pomaknite prema dolje iza točke
zabravljenja.
Uklanjanje
Gurnite prekrivač prema gore i desno i lijevo od donje strane te ga uklonite.
Postavljanje Prekrivač zabravite guranjem u
vodilice s obje strane.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Podignite stražnji podni poklopac
kako biste dobili pristup opremi za
slučaj kvara.
Alat 3 179.
Poklopac dubokotonskog
zvučnika Podignite stražnji dio poklopca ploče
poda za oslobađanje pristupa trokutu
upozorenja.

68Spremište

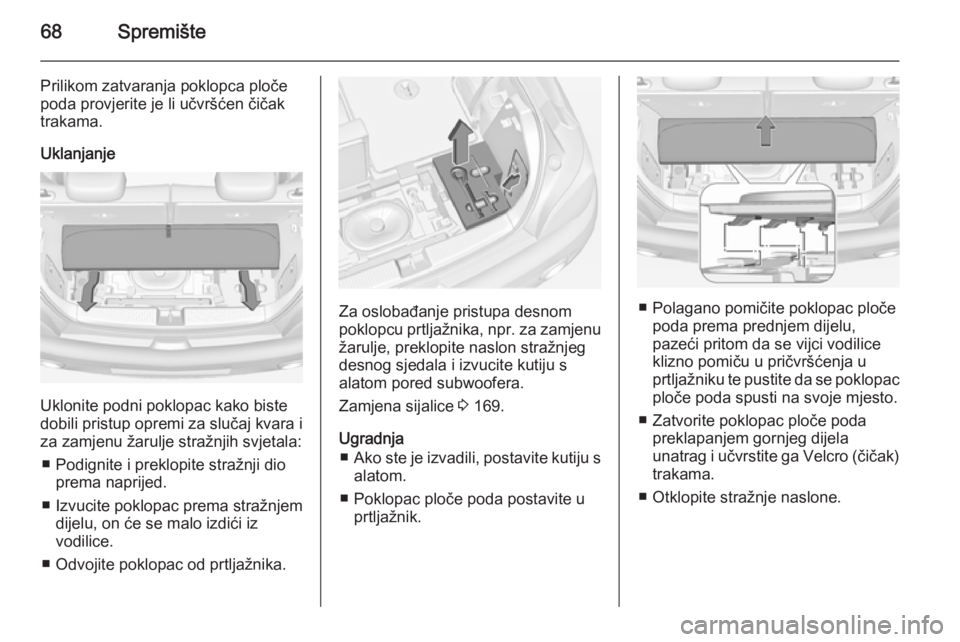

Prilikom zatvaranja poklopca ploče
poda provjerite je li učvršćen čičak
trakama.
Uklanjanje
Uklonite podni poklopac kako biste
dobili pristup opremi za slučaj kvara i
za zamjenu žarulje stražnjih svjetala:
■ Podignite i preklopite stražnji dio prema naprijed.
■ Izvucite poklopac prema stražnjem dijelu, on će se malo izdići iz
vodilice.
■ Odvojite poklopac od prtljažnika.
Za oslobađanje pristupa desnom
poklopcu prtljažnika, npr. za zamjenu
žarulje, preklopite naslon stražnjeg
desnog sjedala i izvucite kutiju s
alatom pored subwoofera.
Zamjena sijalice 3 169.
Ugradnja ■ Ako ste je izvadili, postavite kutiju s
alatom.
■ Poklopac ploče poda postavite u prtljažnik.■ Polagano pomičite poklopac pločepoda prema prednjem dijelu,
pazeći pritom da se vijci vodilice
klizno pomiču u pričvršćenja u
prtljažniku te pustite da se poklopac ploče poda spusti na svoje mjesto.
■ Zatvorite poklopac ploče poda preklapanjem gornjeg dijela
unatrag i učvrstite ga Velcro (čičak)
trakama.
■ Otklopite stražnje naslone.

Spremište69

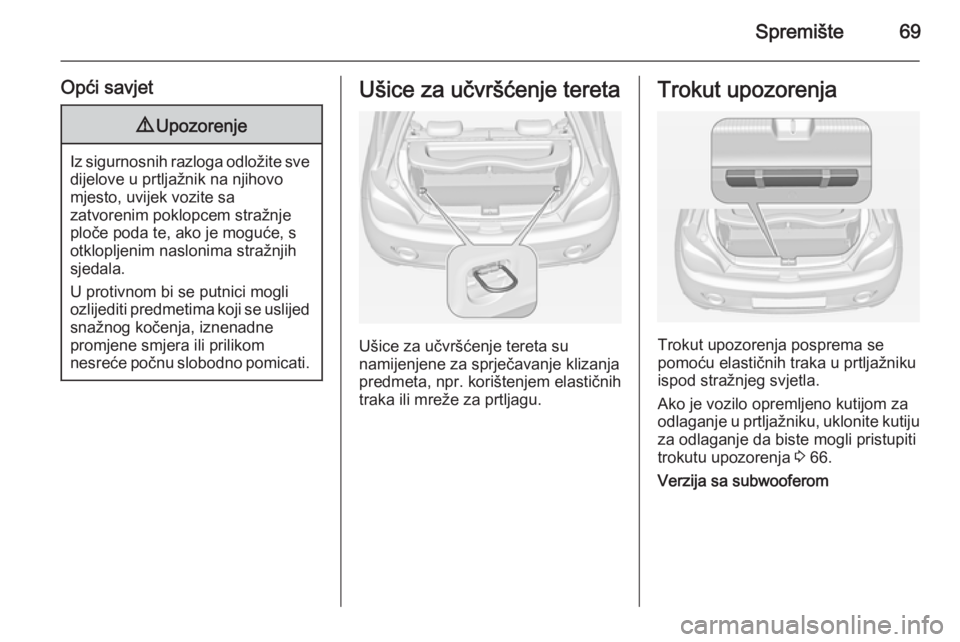

Opći savjet9Upozorenje
Iz sigurnosnih razloga odložite sve
dijelove u prtljažnik na njihovo
mjesto, uvijek vozite sa
zatvorenim poklopcem stražnje
ploče poda te, ako je moguće, s
otklopljenim naslonima stražnjih
sjedala.
U protivnom bi se putnici mogli
ozlijediti predmetima koji se uslijed snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Trokut upozorenja posprema se
pomoću elastičnih traka u prtljažniku
ispod stražnjeg svjetla.
Ako je vozilo opremljeno kutijom za
odlaganje u prtljažniku, uklonite kutiju
za odlaganje da biste mogli pristupiti
trokutu upozorenja 3 66.
Verzija sa subwooferom

70Spremište

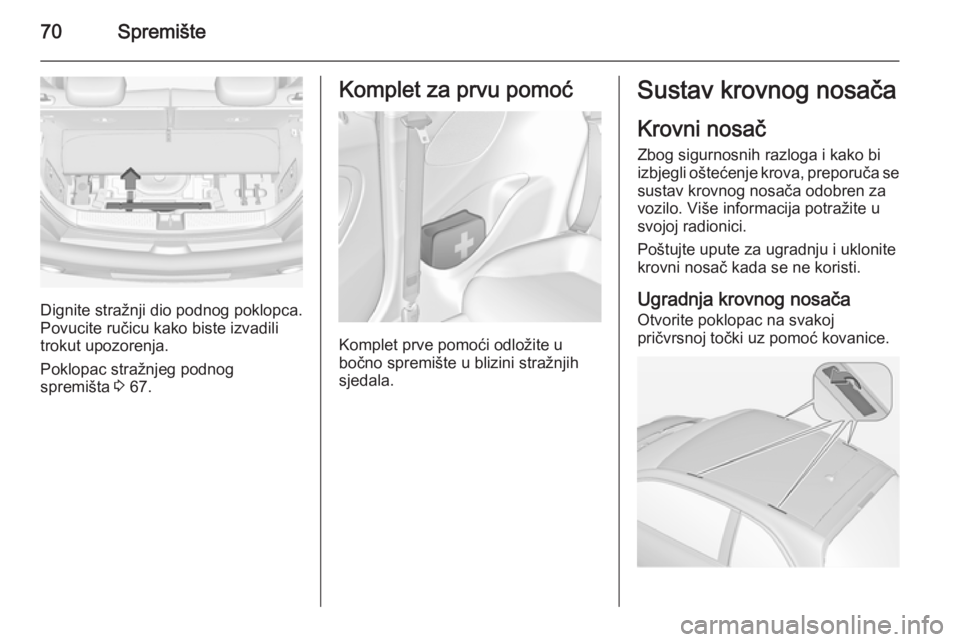

Dignite stražnji dio podnog poklopca.
Povucite ručicu kako biste izvadili trokut upozorenja.
Poklopac stražnjeg podnog
spremišta 3 67.
Komplet za prvu pomoć
Komplet prve pomoći odložite u
bočno spremište u blizini stražnjih
sjedala.
Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Otvorite poklopac na svakoj
pričvrsnoj točki uz pomoć kovanice.
