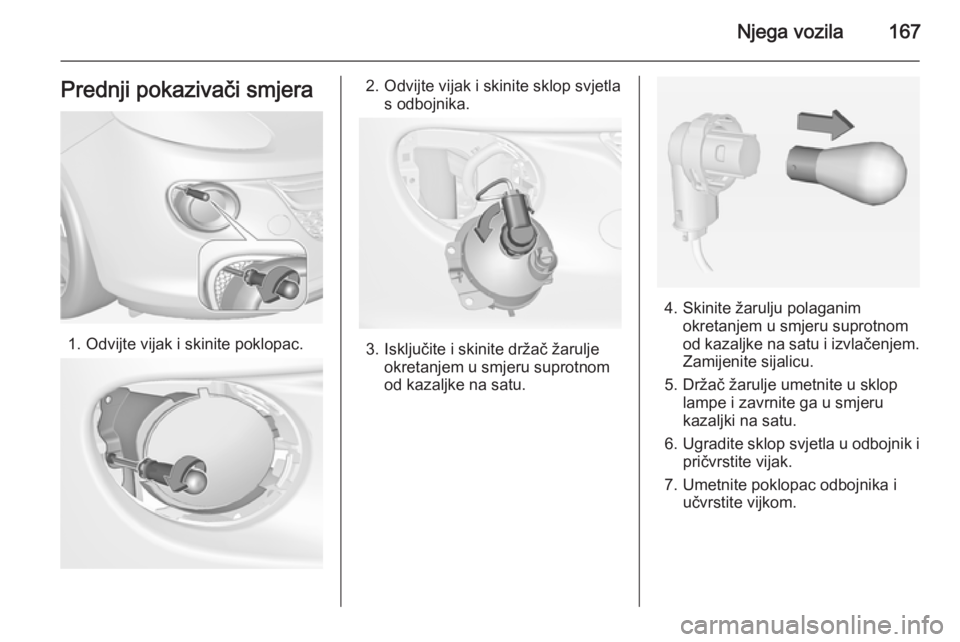

Njega vozila167Prednji pokazivači smjera
1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetlas odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.

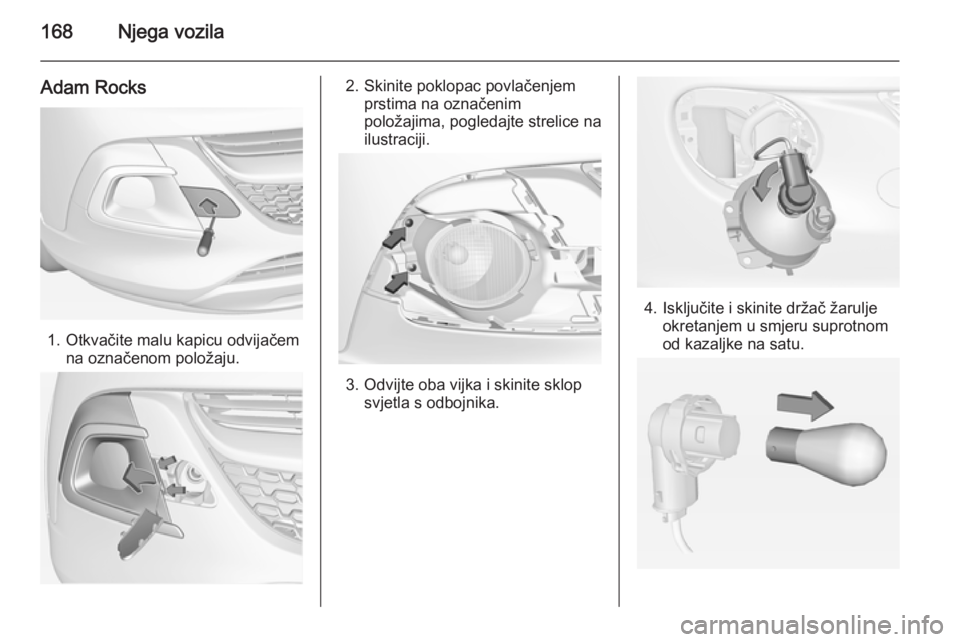

168Njega vozila
Adam Rocks
1. Otkvačite malu kapicu odvijačemna označenom položaju.
2. Skinite poklopac povlačenjemprstima na označenim
položajima, pogledajte strelice na
ilustraciji.
3. Odvijte oba vijka i skinite sklop svjetla s odbojnika.
4. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.

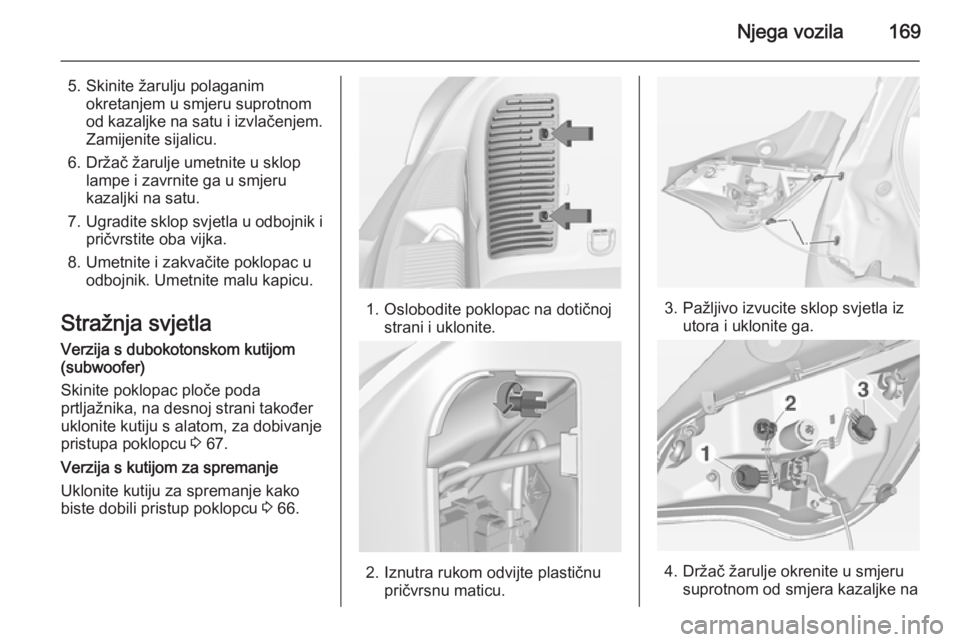

Njega vozila169
5. Skinite žarulju polaganimokretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
6. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite i zakvačite poklopac u odbojnik. Umetnite malu kapicu.
Stražnja svjetla
Verzija s dubokotonskom kutijom
(subwoofer)
Skinite poklopac ploče poda
prtljažnika, na desnoj strani također
uklonite kutiju s alatom, za dobivanje
pristupa poklopcu 3 67.
Verzija s kutijom za spremanje
Uklonite kutiju za spremanje kako
biste dobili pristup poklopcu 3 66.
1. Oslobodite poklopac na dotičnoj
strani i uklonite.
2. Iznutra rukom odvijte plastičnupričvrsnu maticu.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na

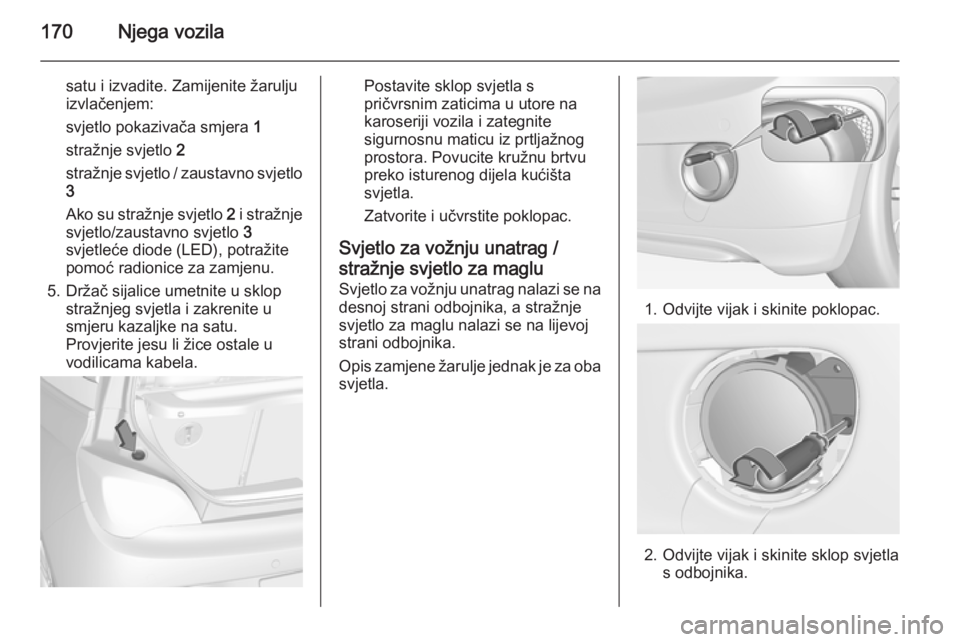

170Njega vozila
satu i izvadite. Zamijenite žarulju
izvlačenjem:
svjetlo pokazivača smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno svjetlo
3
Ako su stražnje svjetlo 2 i stražnje
svjetlo/zaustavno svjetlo 3
svjetleće diode (LED), potražite
pomoć radionice za zamjenu.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
sigurnosnu maticu iz prtljažnog
prostora. Povucite kružnu brtvu
preko isturenog dijela kućišta
svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba svjetla.
1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla s odbojnika.

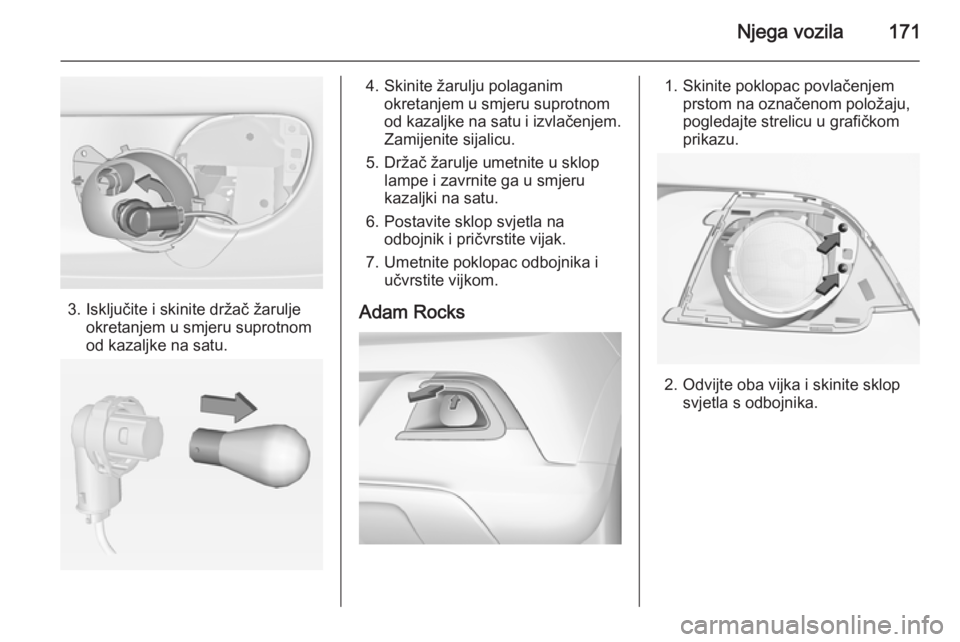

Njega vozila171
3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks1. Skinite poklopac povlačenjem prstom na označenom položaju,
pogledajte strelicu u grafičkom
prikazu.
2. Odvijte oba vijka i skinite sklop svjetla s odbojnika.

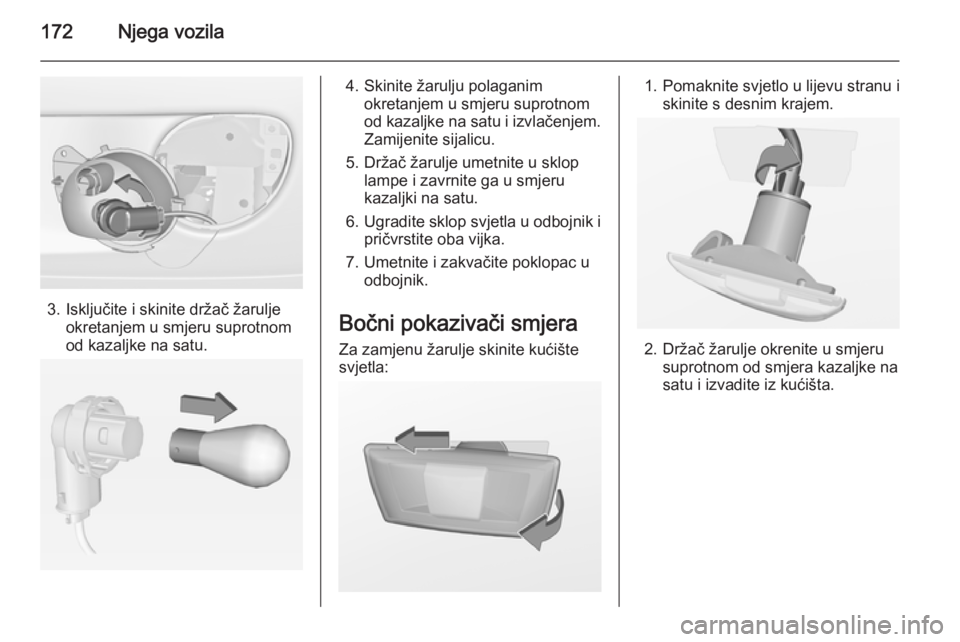

172Njega vozila
3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera Za zamjenu žarulje skinite kućište
svjetla:1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.

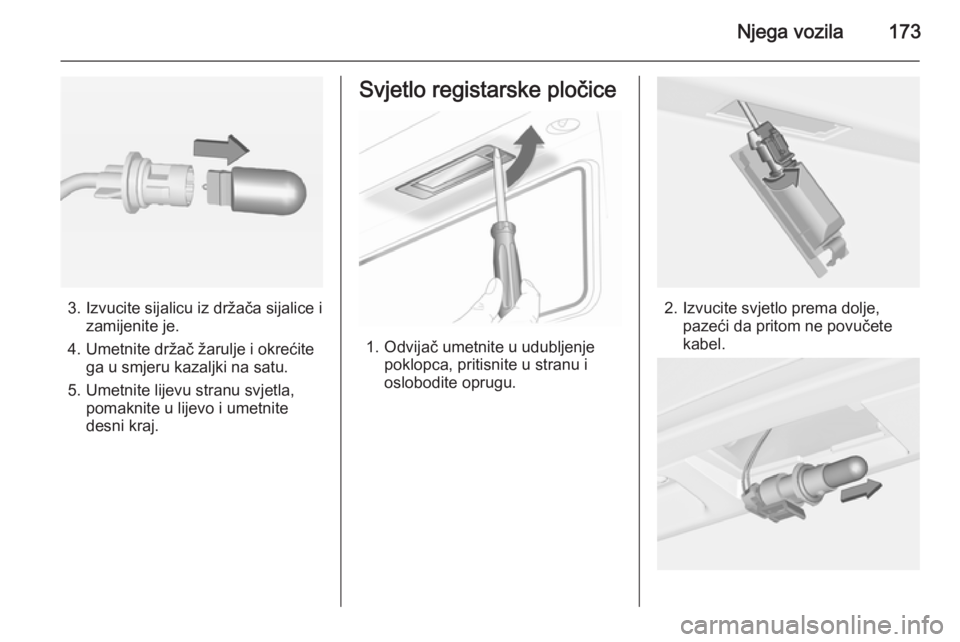

Njega vozila173
3. Izvucite sijalicu iz držača sijalice izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

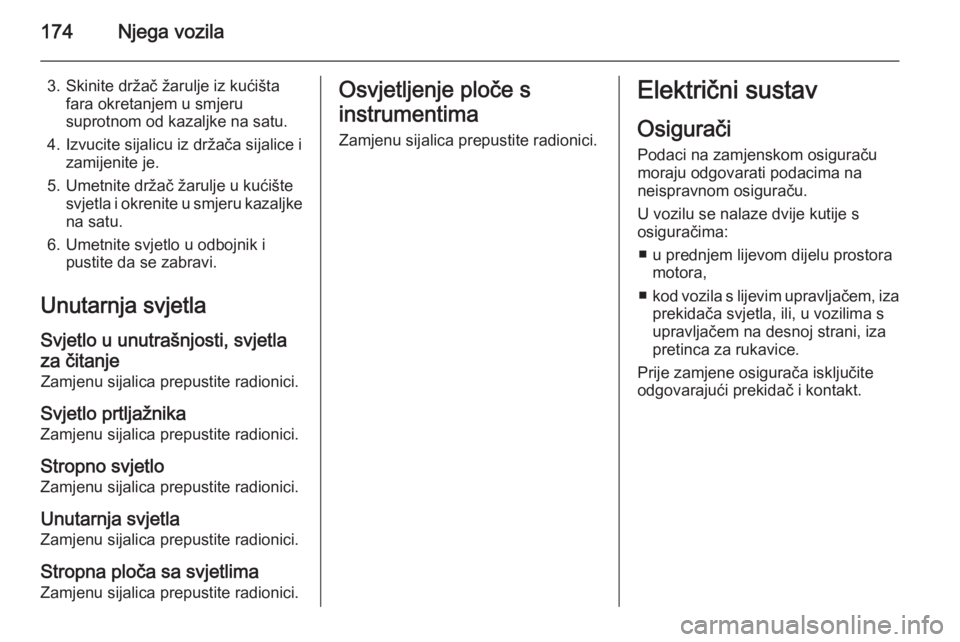

174Njega vozila
3. Skinite držač žarulje iz kućištafara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo Zamjenu sijalica prepustite radionici.
Unutarnja svjetla Zamjenu sijalica prepustite radionici.
Stropna ploča sa svjetlima
Zamjenu sijalica prepustite radionici.Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod vozila s lijevim upravljačem, iza
prekidača svjetla, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
