Njega vozila175

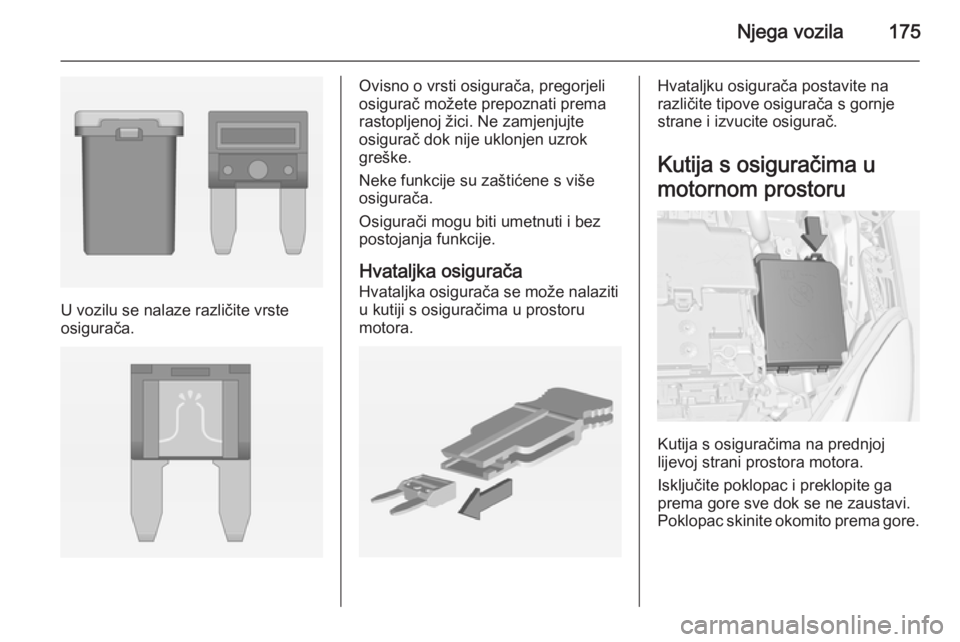

U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

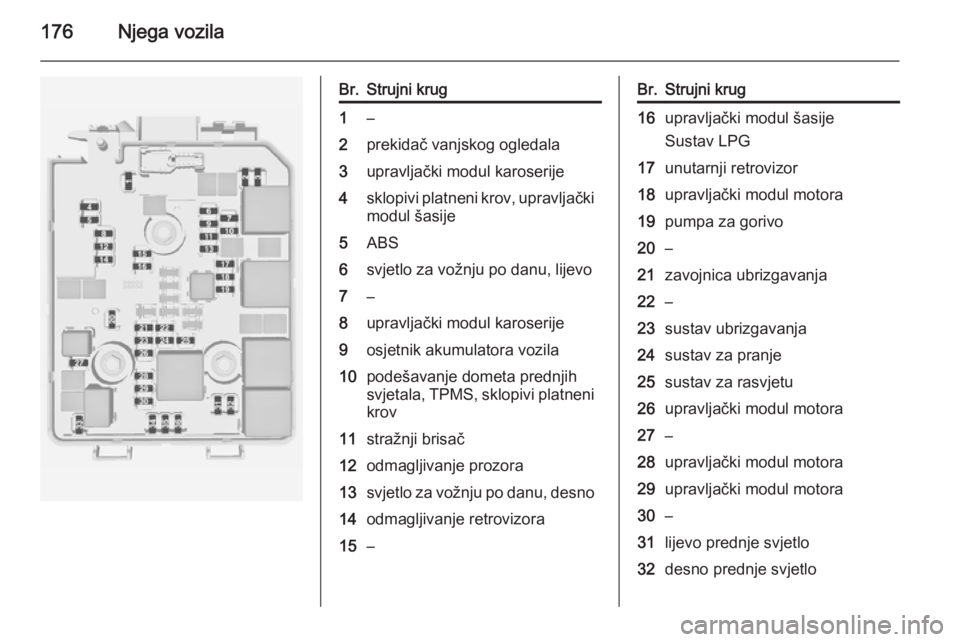

176Njega vozila
Br.Strujni krug1–2prekidač vanjskog ogledala3upravljački modul karoserije4sklopivi platneni krov, upravljački
modul šasije5ABS6svjetlo za vožnju po danu, lijevo7–8upravljački modul karoserije9osjetnik akumulatora vozila10podešavanje dometa prednjih
svjetala, TPMS, sklopivi platneni
krov11stražnji brisač12odmagljivanje prozora13svjetlo za vožnju po danu, desno14odmagljivanje retrovizora15–Br.Strujni krug16upravljački modul šasije
Sustav LPG17unutarnji retrovizor18upravljački modul motora19pumpa za gorivo20–21zavojnica ubrizgavanja22–23sustav ubrizgavanja24sustav za pranje25sustav za rasvjetu26upravljački modul motora27–28upravljački modul motora29upravljački modul motora30–31lijevo prednje svjetlo32desno prednje svjetlo

Njega vozila177

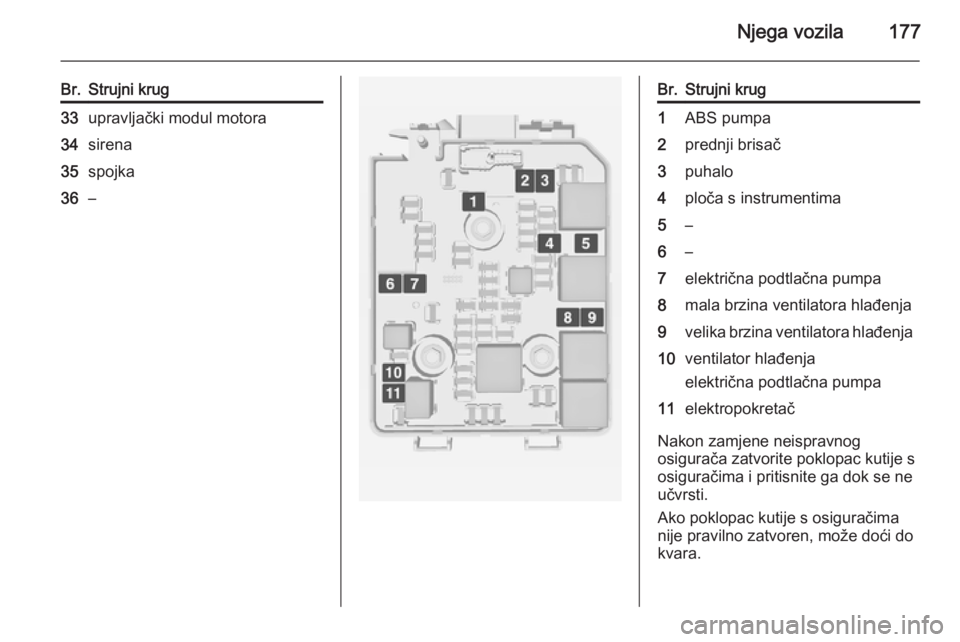

Br.Strujni krug33upravljački modul motora34sirena35spojka36–Br.Strujni krug1ABS pumpa2prednji brisač3puhalo4ploča s instrumentima5–6–7električna podtlačna pumpa8mala brzina ventilatora hlađenja9velika brzina ventilatora hlađenja10ventilator hlađenja
električna podtlačna pumpa11elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

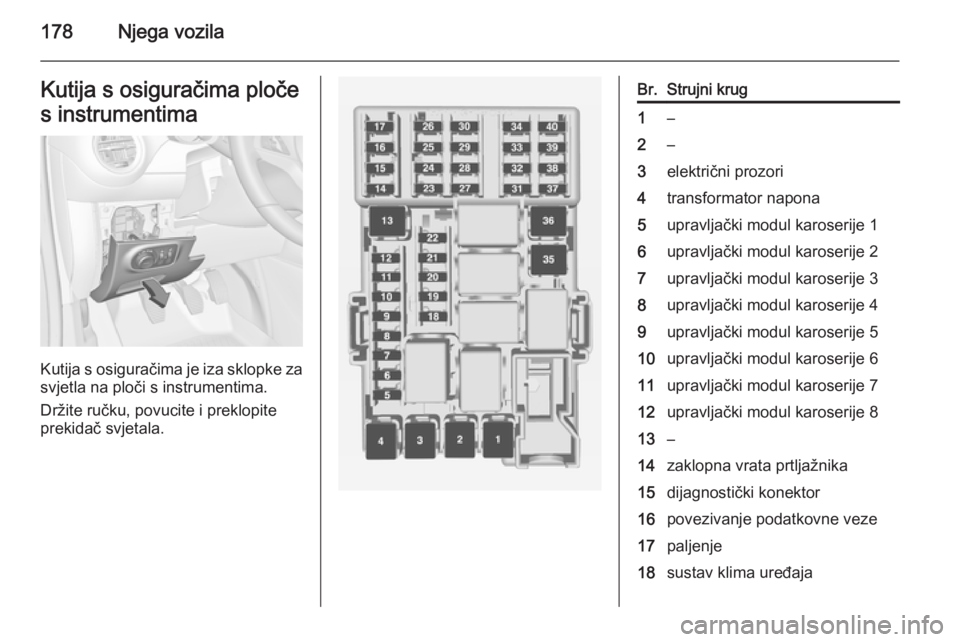

178Njega vozilaKutija s osiguračima ploče
s instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.
Br.Strujni krug1–2–3električni prozori4transformator napona5upravljački modul karoserije 16upravljački modul karoserije 27upravljački modul karoserije 38upravljački modul karoserije 49upravljački modul karoserije 510upravljački modul karoserije 611upravljački modul karoserije 712upravljački modul karoserije 813–14zaklopna vrata prtljažnika15dijagnostički konektor16povezivanje podatkovne veze17paljenje18sustav klima uređaja

Njega vozila179
Br.Strujni krug19audio pojačalo20pomoć pri parkiranju21prekidač kočnice22audio sustav23zaslon24–25–26ploča s instrumentima27grijanje sjedala, vozač28–29–30ploča s instrumentima31sirena32grijanje sjedala, suvozač33grijano kolo upravljača34–35–36–Br.Strujni krug37stražnji brisač38upaljač za cigarete39–40–Alat vozila

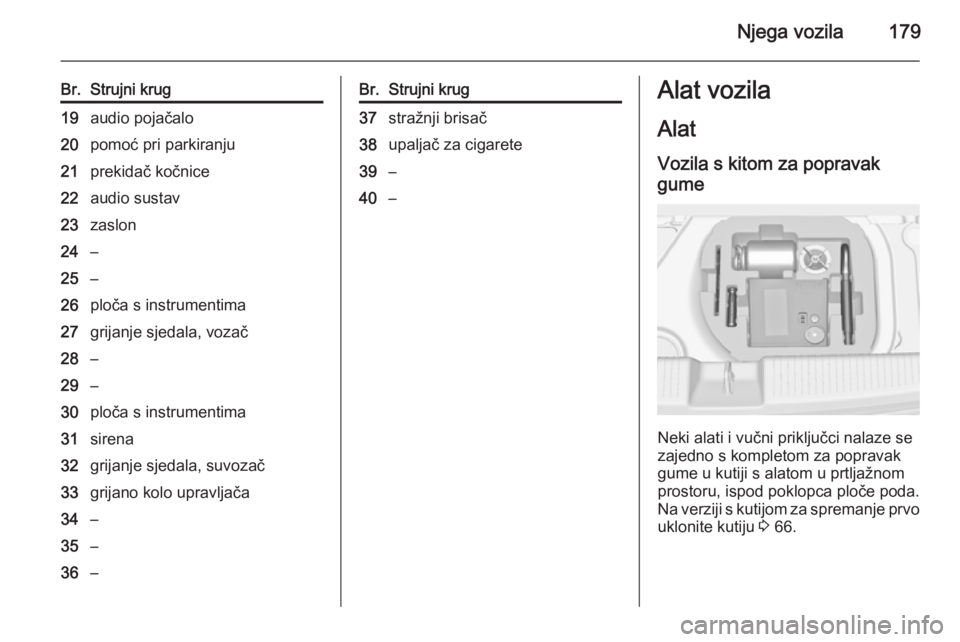

Alat Vozila s kitom za popravakgume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak
gume u kutiji s alatom u prtljažnomprostoru, ispod poklopca ploče poda.
Na verziji s kutijom za spremanje prvo uklonite kutiju 3 66.

180Njega vozila
Kod verzija sa stražnjim nosačem ili
motorom na tekući plin, alati se
nalaze zajedno s kukom za vuču i kompletom za popravak gume u
kovčegu koji je trakom pričvršćen za
lijevu bočnu stijenku u prtljažniku.Na verziji s kutijom za spremanje,
kovčeg s alatima, kuka za vuču i
komplet za popravak gume nalaze se
u pretincu kutije u prtljažniku 3 66.
Kod verzija sa subwooferom, alati i
ušica za vuču nalaze se zajedno s
kompletom za popravak gume i
trokutom upozorenja u kutiji ispod
poklopca ploče poda. Za oslobađanje pristupa kompletu za popravak guma
skinite poklopac ploče poda:
preklopite stražnji dio prema
prednjem i izvucite poklopac unatrag
3 67.
Vozila s rezervnim kotačem

Njega vozila181
Dizalica, ključ za vijke kotača, alati i
dvije trake za učvršćivanje oštećenog
kotača nalaze se u kutiji s alatima
ispod poklopca ploče poda prtljažnika
3 67.Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 195/55 R 16 95 H195=širina gume, mm55=omjer poprečnog presjeka
(visina gume prema širini
gume), %R=vrsta pojasa: RadijalniRF=tip: RunFlat16=promjer kotača, inča95=indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 kmS=do 180 kmT=do 190 kmH=do 210 kmV=do 240 kmW=do 270 km

182Njega vozila

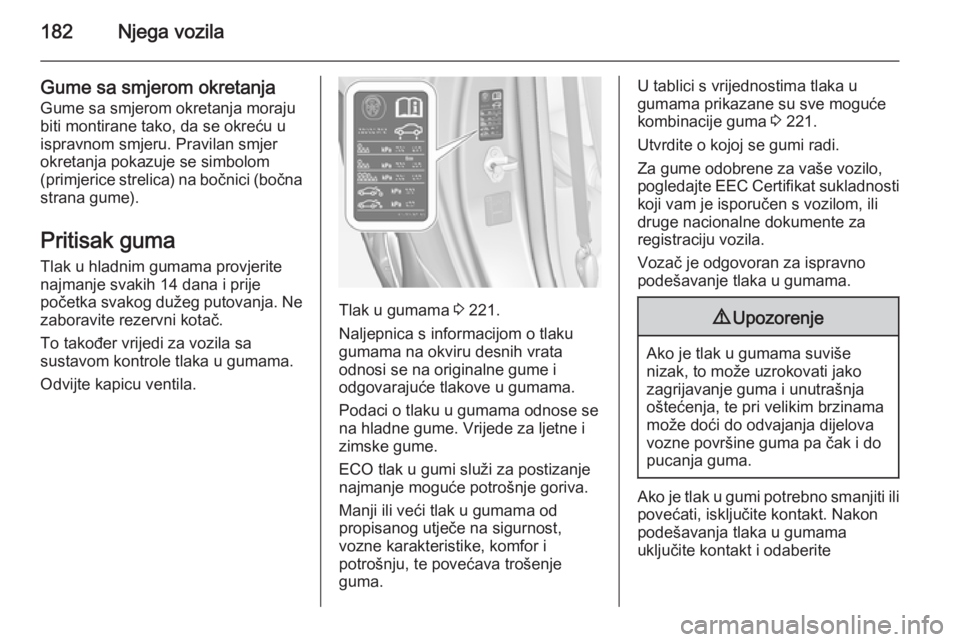

Gume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumama 3 221.
Naljepnica s informacijom o tlaku gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
U tablici s vrijednostima tlaka u
gumama prikazane su sve moguće
kombinacije guma 3 221.
Utvrdite o kojoj se gumi radi.
Za gume odobrene za vaše vozilo,
pogledajte EEC Certifikat sukladnosti
koji vam je isporučen s vozilom, ili
druge nacionalne dokumente za registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama
uključite kontakt i odaberite
