2015 OPEL ADAM Omaniku käsiraamat (in Estonian)

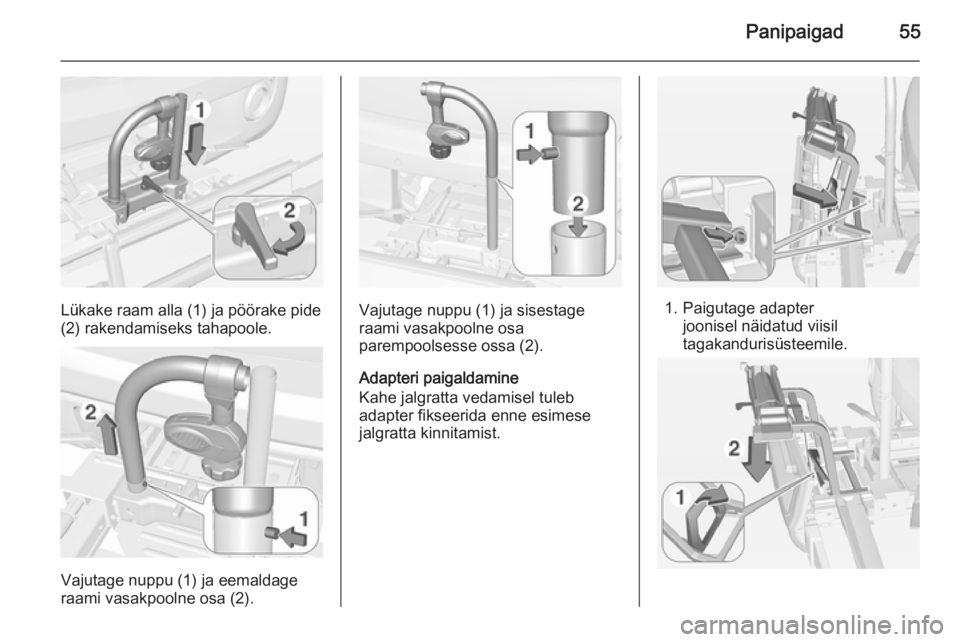

Panipaigad55
Lükake raam alla (1) ja pöörake pide
(2) rakendamiseks tahapoole.
Vajutage nuppu (1) ja eemaldage
raami vasakpoolne osa (2).
Vajutage nuppu (1) ja sisestage
raami vasakpoolne osa
parempoolsesse ossa (2).
Adapteri paigaldamine
Kahe jalgratta vedamisel tuleb
adapter fikseerida enne esimese
jalgratta kinnitamist.1. Paigutage adapter joonisel näidatud viisil
tagakandurisüsteemile.

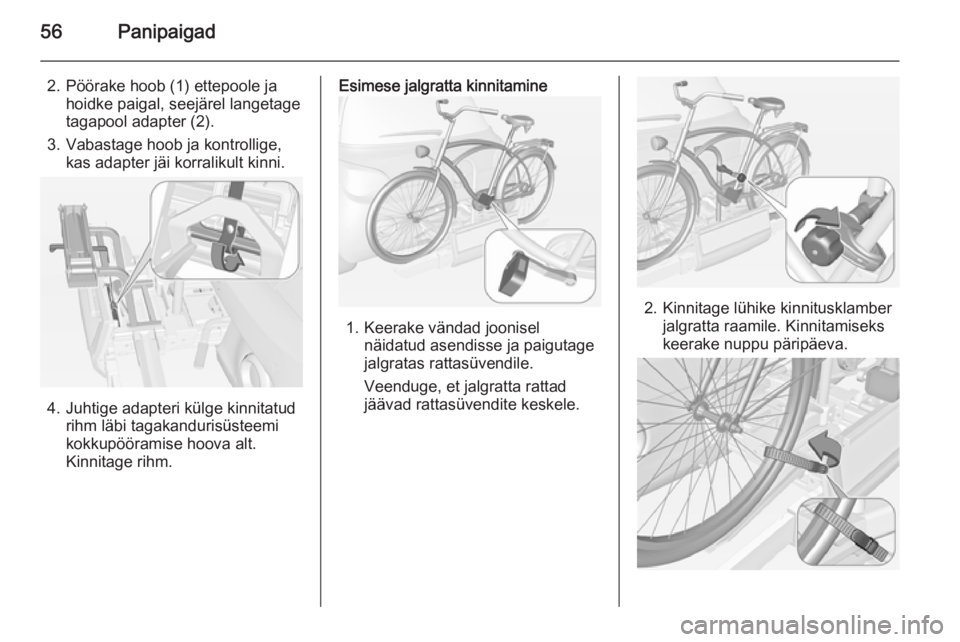

56Panipaigad
2. Pöörake hoob (1) ettepoole jahoidke paigal, seejärel langetage
tagapool adapter (2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatud rihm läbi tagakandurisüsteemi
kokkupööramise hoova alt.
Kinnitage rihm.
Esimese jalgratta kinnitamine
1. Keerake vändad joonisel näidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.

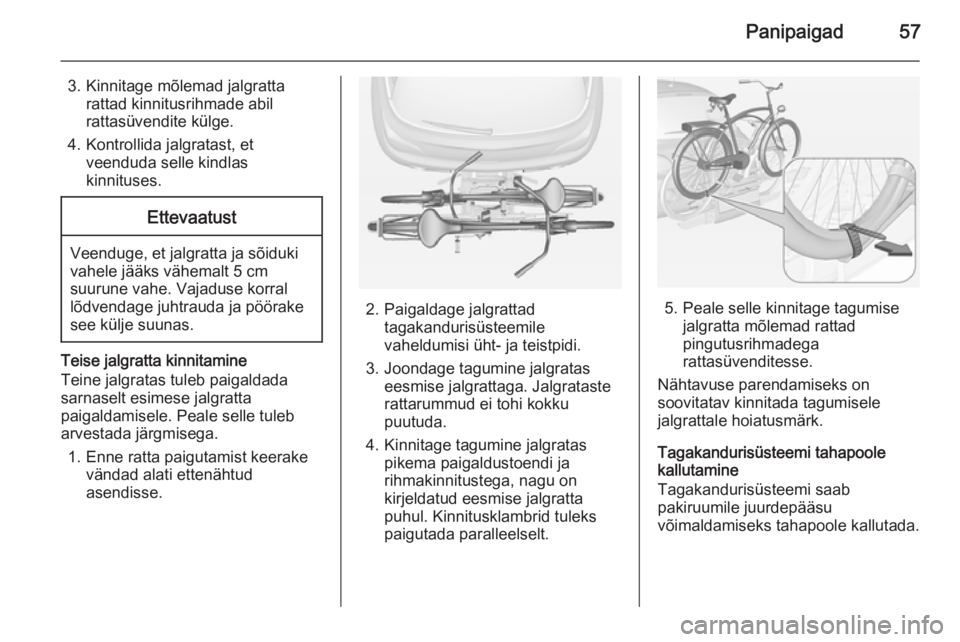

Panipaigad57
3. Kinnitage mõlemad jalgrattarattad kinnitusrihmade abilrattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Teise jalgratta kinnitamine
Teine jalgratas tuleb paigaldada
sarnaselt esimese jalgratta
paigaldamisele. Peale selle tuleb
arvestada järgmisega.
1. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.
2. Paigaldage jalgrattad tagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
3. Joondage tagumine jalgratas eesmise jalgrattaga. Jalgrataste
rattarummud ei tohi kokku
puutuda.
4. Kinnitage tagumine jalgratas pikema paigaldustoendi ja
rihmakinnitustega, nagu on
kirjeldatud eesmise jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.5. Peale selle kinnitage tagumise jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.

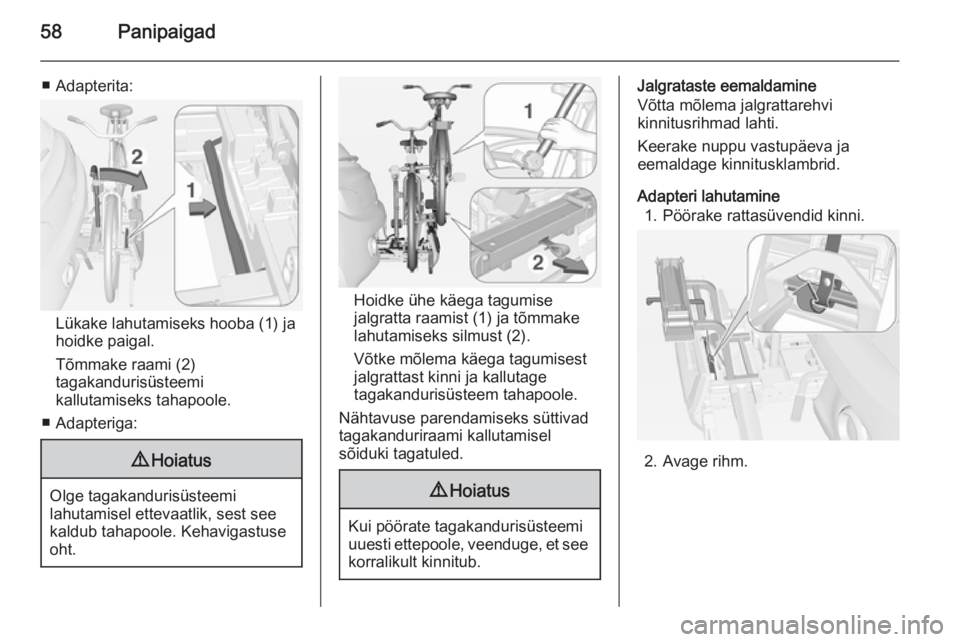

58Panipaigad
■ Adapterita:
Lükake lahutamiseks hooba (1) jahoidke paigal.
Tõmmake raami (2)
tagakandurisüsteemi
kallutamiseks tahapoole.
■ Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.
Hoidke ühe käega tagumise
jalgratta raamist (1) ja tõmmake
lahutamiseks silmust (2).
Võtke mõlema käega tagumisest
jalgrattast kinni ja kallutage
tagakandurisüsteem tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see
korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine 1. Pöörake rattasüvendid kinni.
2. Avage rihm.

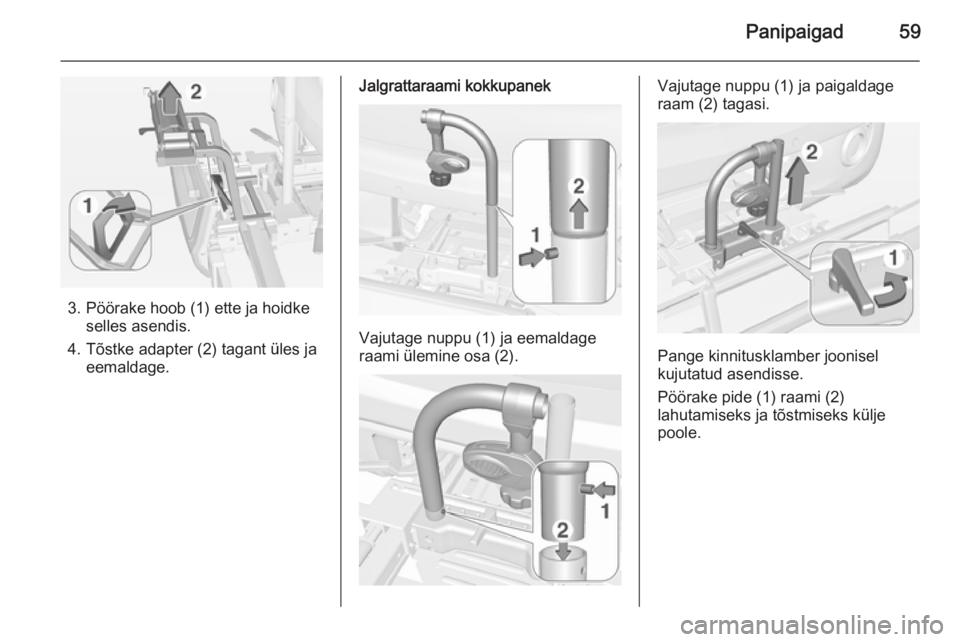

Panipaigad59
3. Pöörake hoob (1) ette ja hoidkeselles asendis.
4. Tõstke adapter (2) tagant üles ja eemaldage.
Jalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa (2).
Vajutage nuppu (1) ja paigaldage
raam (2) tagasi.
Pange kinnitusklamber joonisel
kujutatud asendisse.
Pöörake pide (1) raami (2)
lahutamiseks ja tõstmiseks külje
poole.

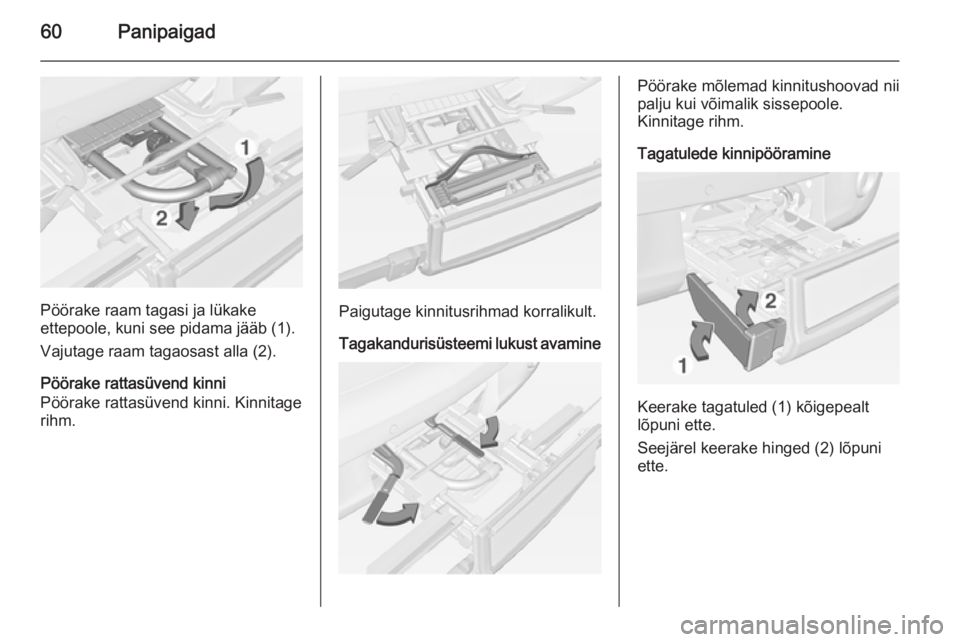

60Panipaigad
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb (1).
Vajutage raam tagaosast alla (2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede kinnipööramine
Keerake tagatuled (1) kõigepealt
lõpuni ette.
Seejärel keerake hinged (2) lõpuni
ette.

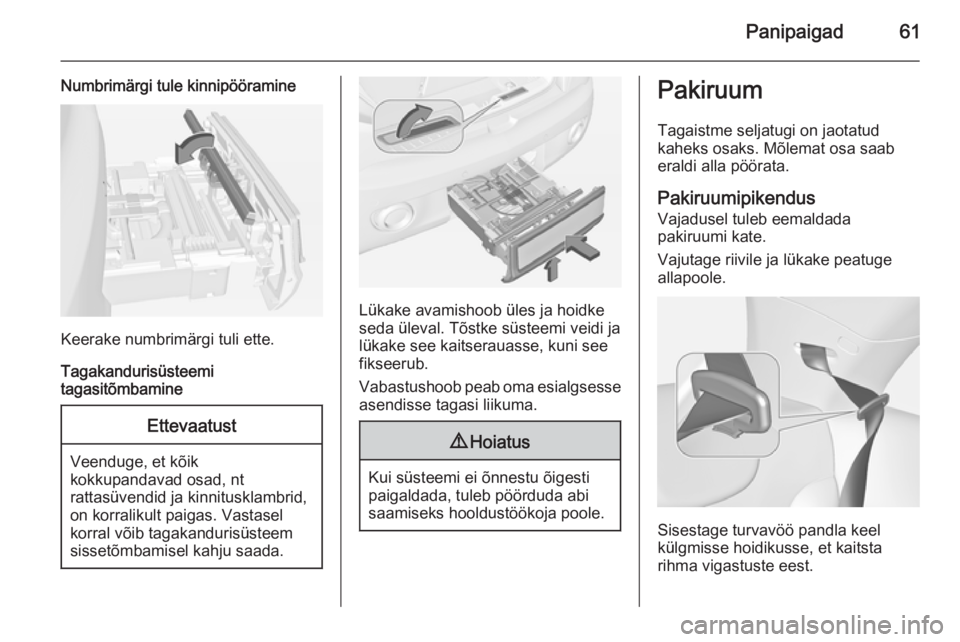

Panipaigad61
Numbrimärgi tule kinnipööramine
Keerake numbrimärgi tuli ette.
Tagakandurisüsteemi
tagasitõmbamine
Ettevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab
eraldi alla pöörata.
Pakiruumipikendus Vajadusel tuleb eemaldada
pakiruumi kate.
Vajutage riivile ja lükake peatuge
allapoole.
Sisestage turvavöö pandla keel
külgmisse hoidikusse, et kaitsta
rihma vigastuste eest.

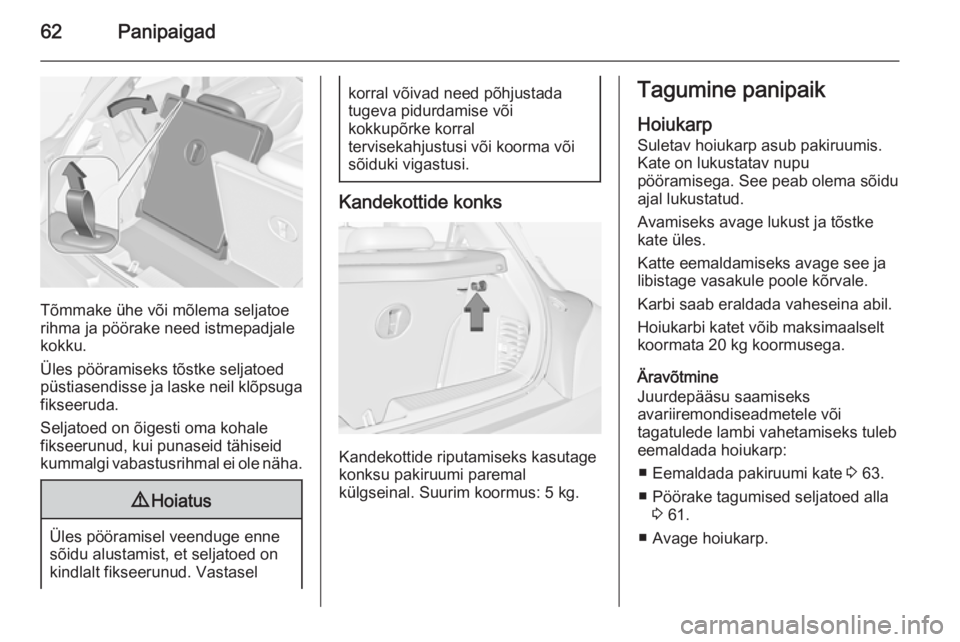

62Panipaigad
Tõmmake ühe või mõlema seljatoe
rihma ja pöörake need istmepadjale
kokku.
Üles pööramiseks tõstke seljatoed
püstiasendisse ja laske neil klõpsuga
fikseeruda.
Seljatoed on õigesti oma kohale fikseerunud, kui punaseid tähiseid
kummalgi vabastusrihmal ei ole näha.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Kandekottide konks
Kandekottide riputamiseks kasutage
konksu pakiruumi paremal
külgseinal. Suurim koormus: 5 kg.
Tagumine panipaik
Hoiukarp
Suletav hoiukarp asub pakiruumis.
Kate on lukustatav nupu
pööramisega. See peab olema sõidu
ajal lukustatud.
Avamiseks avage lukust ja tõstke
kate üles.
Katte eemaldamiseks avage see ja
libistage vasakule poole kõrvale.
Karbi saab eraldada vaheseina abil.
Hoiukarbi katet võib maksimaalselt
koormata 20 kg koormusega.
Äravõtmine
Juurdepääsu saamiseks
avariiremondiseadmetele või
tagatulede lambi vahetamiseks tuleb
eemaldada hoiukarp:
■ Eemaldada pakiruumi kate 3 63.
■ Pöörake tagumised seljatoed alla 3 61.
■ Avage hoiukarp.
