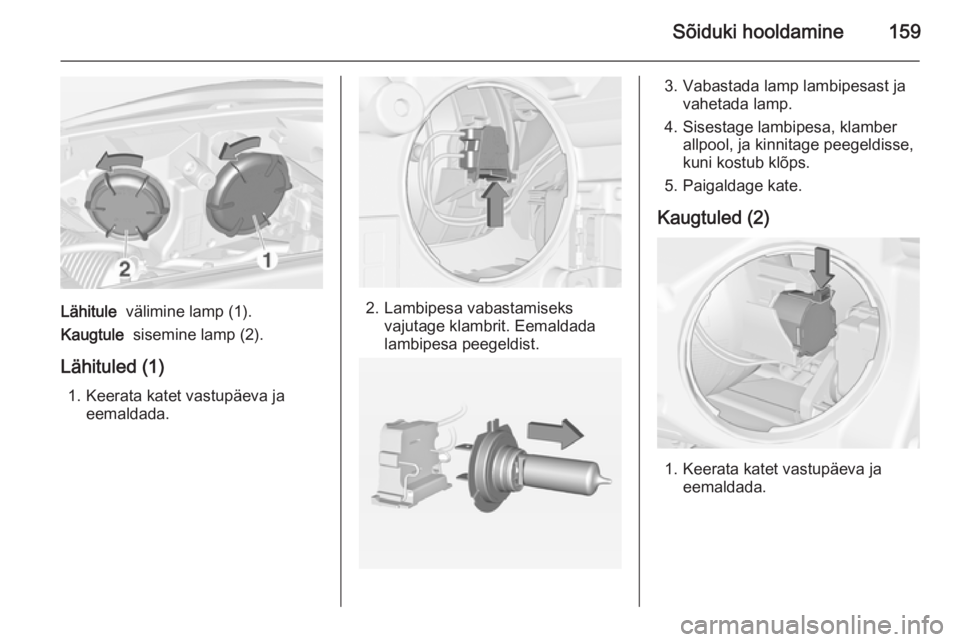

Sõiduki hooldamine159
Lähitule välimine lamp (1).
Kaugtule sisemine lamp (2).
Lähituled (1) 1. Keerata katet vastupäeva ja eemaldada.2. Lambipesa vabastamiseks vajutage klambrit. Eemaldada
lambipesa peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Sisestage lambipesa, klamber allpool, ja kinnitage peegeldisse,
kuni kostub klõps.
5. Paigaldage kate.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.

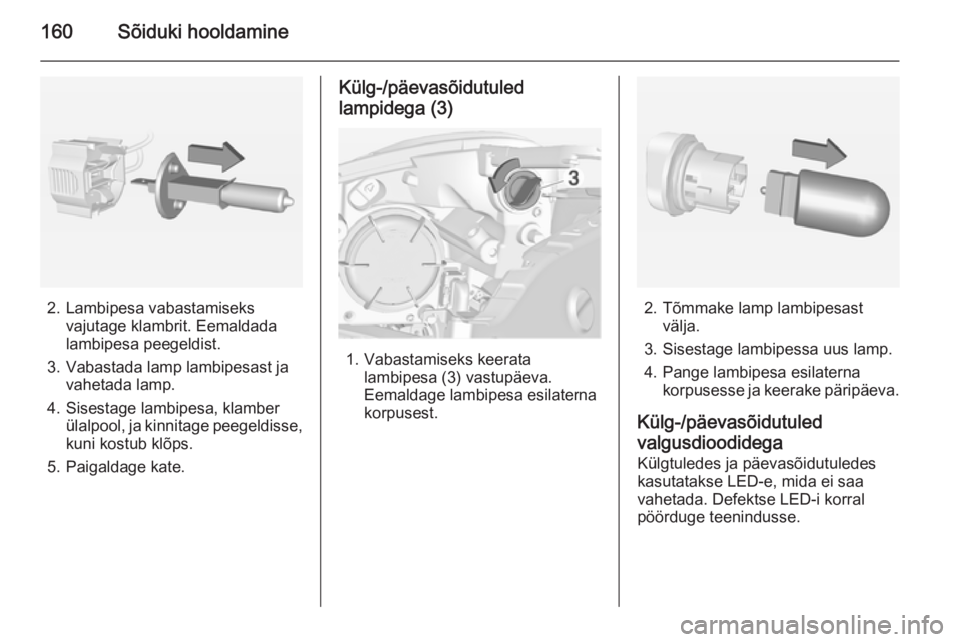

160Sõiduki hooldamine
2. Lambipesa vabastamiseksvajutage klambrit. Eemaldada
lambipesa peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Sisestage lambipesa, klamber ülalpool, ja kinnitage peegeldisse,kuni kostub klõps.
5. Paigaldage kate.
Külg-/päevasõidutuled
lampidega (3)
1. Vabastamiseks keerata lambipesa (3) vastupäeva.
Eemaldage lambipesa esilaterna
korpusest.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp. 4. Pange lambipesa esilaterna korpusesse ja keerake päripäeva.
Külg-/päevasõidutuled
valgusdioodidega
Külgtuledes ja päevasõidutuledes
kasutatakse LED-e, mida ei saa
vahetada. Defektse LED-i korral
pöörduge teenindusse.

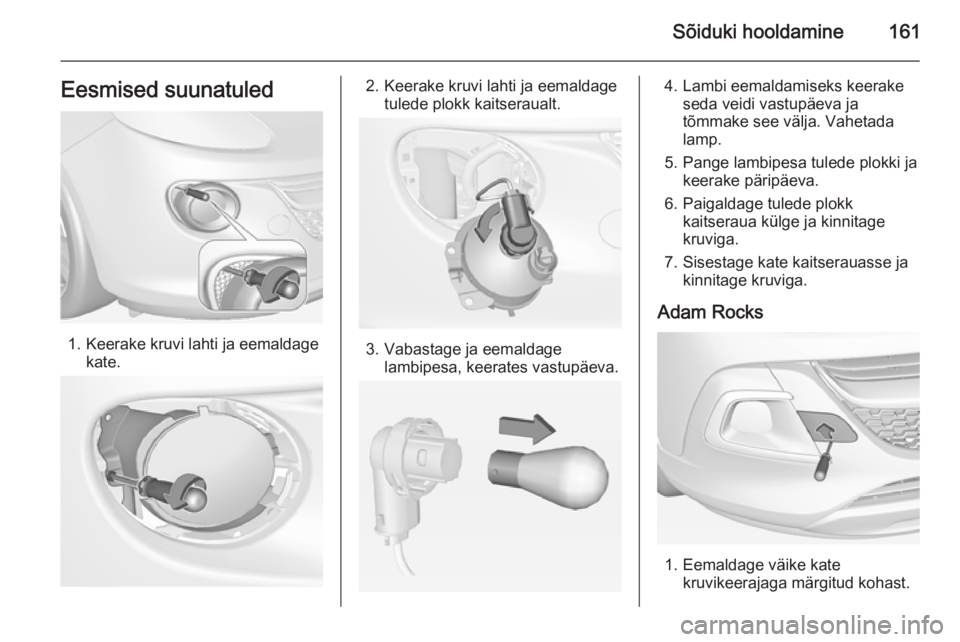

Sõiduki hooldamine161Eesmised suunatuled
1. Keerake kruvi lahti ja eemaldagekate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldagelambipesa, keerates vastupäeva.
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.
Adam Rocks
1. Eemaldage väike kate kruvikeerajaga märgitud kohast.

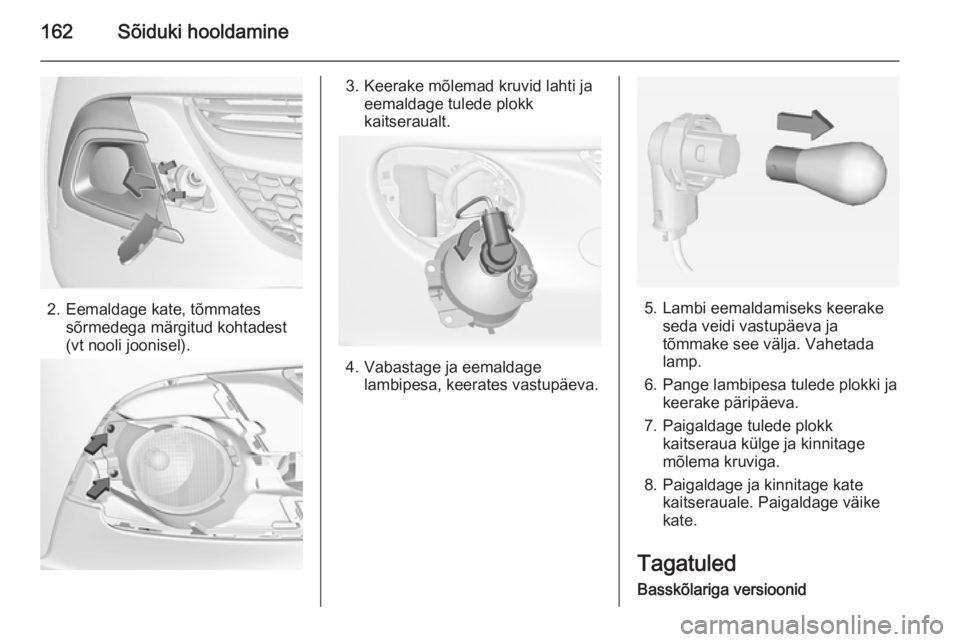

162Sõiduki hooldamine
2. Eemaldage kate, tõmmatessõrmedega märgitud kohtadest
(vt nooli joonisel).
3. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
4. Vabastage ja eemaldage lambipesa, keerates vastupäeva.
5. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
6. Pange lambipesa tulede plokki ja keerake päripäeva.
7. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
8. Paigaldage ja kinnitage kate kaitserauale. Paigaldage väike
kate.

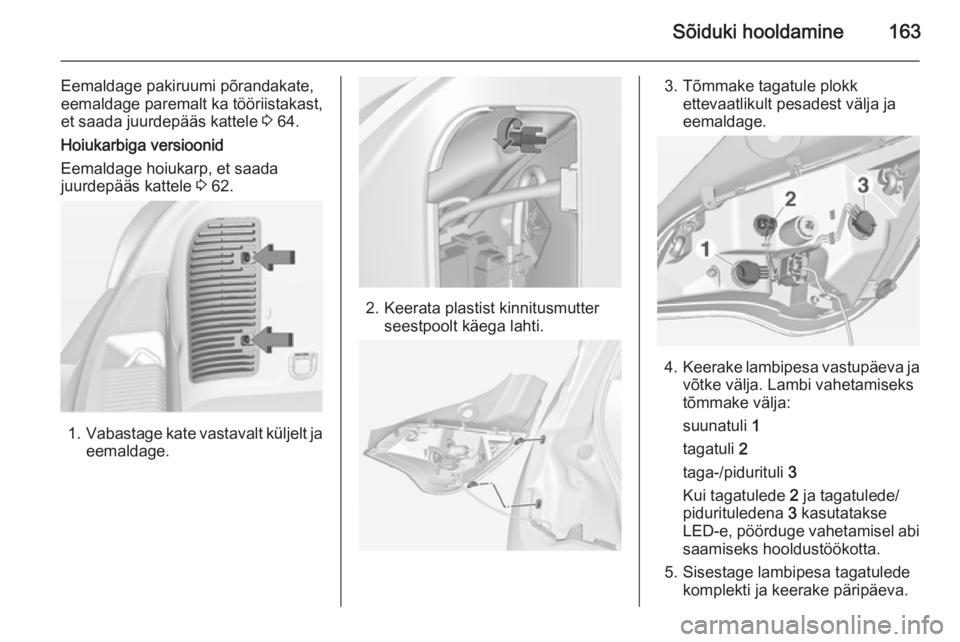

Tagatuled Basskõlariga versioonid

Sõiduki hooldamine163
Eemaldage pakiruumi põrandakate,
eemaldage paremalt ka tööriistakast,
et saada juurdepääs kattele 3 64.
Hoiukarbiga versioonid
Eemaldage hoiukarp, et saada
juurdepääs kattele 3 62.
1. Vabastage kate vastavalt küljelt ja
eemaldage.
2. Keerata plastist kinnitusmutter seestpoolt käega lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Keerake lambipesa vastupäeva ja
võtke välja. Lambi vahetamiseks tõmmake välja:
suunatuli 1
tagatuli 2
taga-/pidurituli 3
Kui tagatulede 2 ja tagatulede/
pidurituledena 3 kasutatakse
LED-e, pöörduge vahetamisel abi
saamiseks hooldustöökotta.
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.

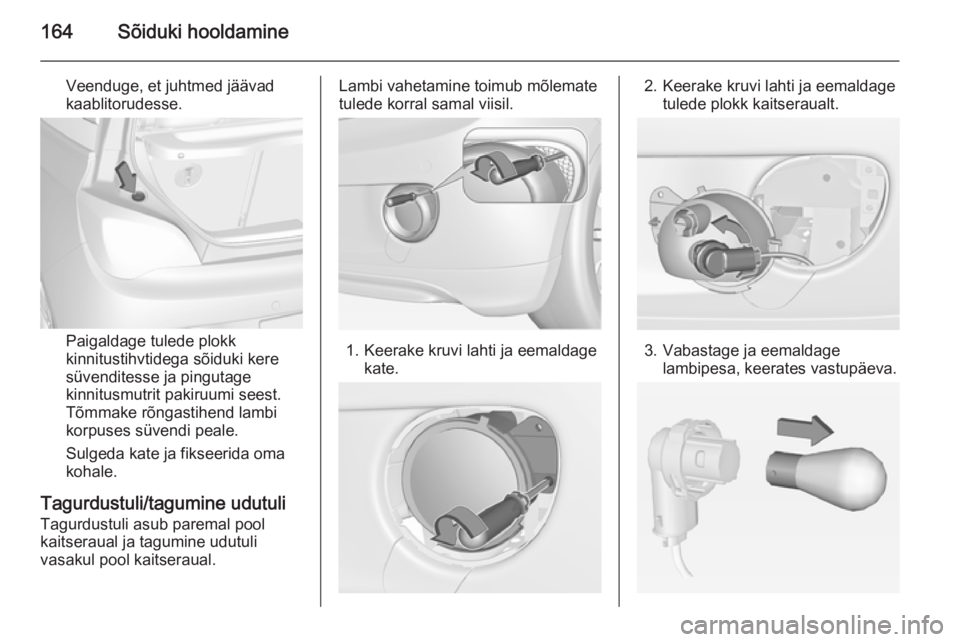

164Sõiduki hooldamine
Veenduge, et juhtmed jäävad
kaablitorudesse.
Paigaldage tulede plokk
kinnitustihvtidega sõiduki kere
süvenditesse ja pingutage
kinnitusmutrit pakiruumi seest.
Tõmmake rõngastihend lambi
korpuses süvendi peale.
Sulgeda kate ja fikseerida oma
kohale.
Tagurdustuli/tagumine udutuli
Tagurdustuli asub paremal pool
kaitseraual ja tagumine udutuli
vasakul pool kaitseraual.
Lambi vahetamine toimub mõlemate
tulede korral samal viisil.
1. Keerake kruvi lahti ja eemaldage kate.
2. Keerake kruvi lahti ja eemaldagetulede plokk kaitseraualt.
3. Vabastage ja eemaldagelambipesa, keerates vastupäeva.

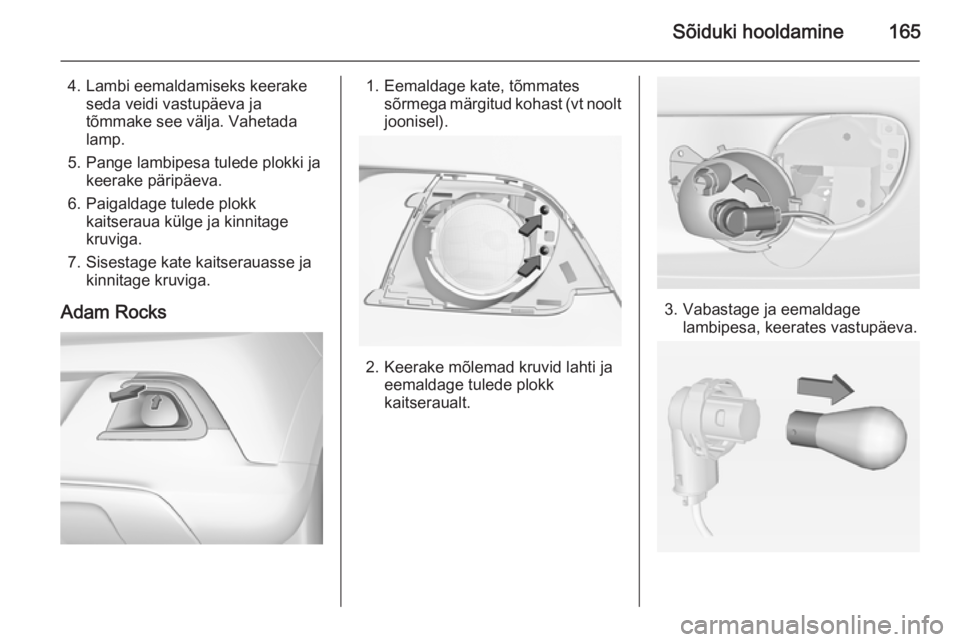

Sõiduki hooldamine165
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
kruviga.
7. Sisestage kate kaitserauasse ja kinnitage kruviga.
Adam Rocks1. Eemaldage kate, tõmmates sõrmega märgitud kohast (vt noolt
joonisel).
2. Keerake mõlemad kruvid lahti ja eemaldage tulede plokk
kaitseraualt.
3. Vabastage ja eemaldage lambipesa, keerates vastupäeva.

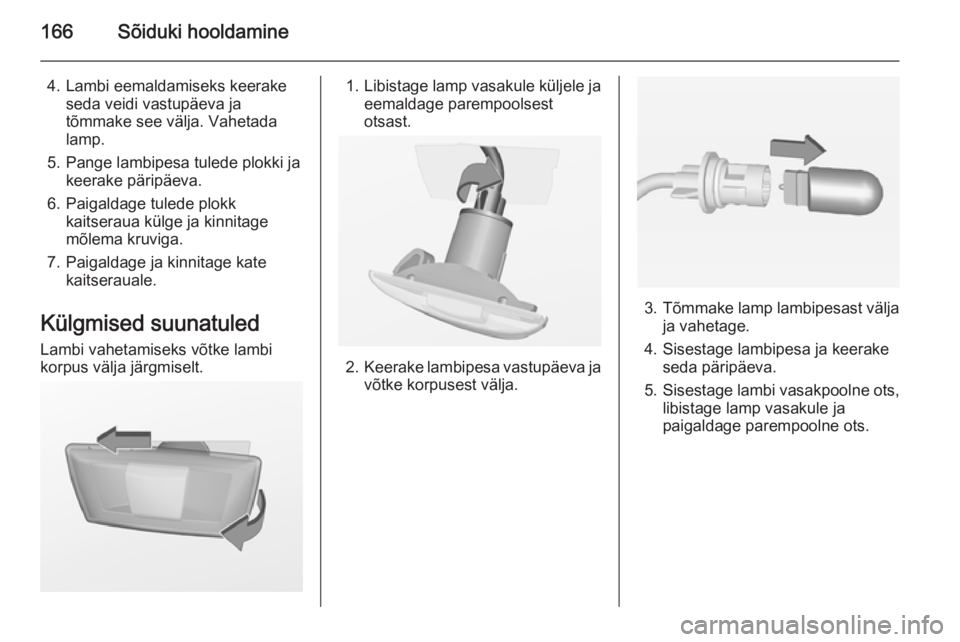

166Sõiduki hooldamine
4. Lambi eemaldamiseks keerakeseda veidi vastupäeva ja
tõmmake see välja. Vahetada
lamp.
5. Pange lambipesa tulede plokki ja keerake päripäeva.
6. Paigaldage tulede plokk kaitseraua külge ja kinnitage
mõlema kruviga.
7. Paigaldage ja kinnitage kate kaitserauale.
Külgmised suunatuled
Lambi vahetamiseks võtke lambi
korpus välja järgmiselt.1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
