2015 OPEL ADAM Omaniku käsiraamat (in Estonian)

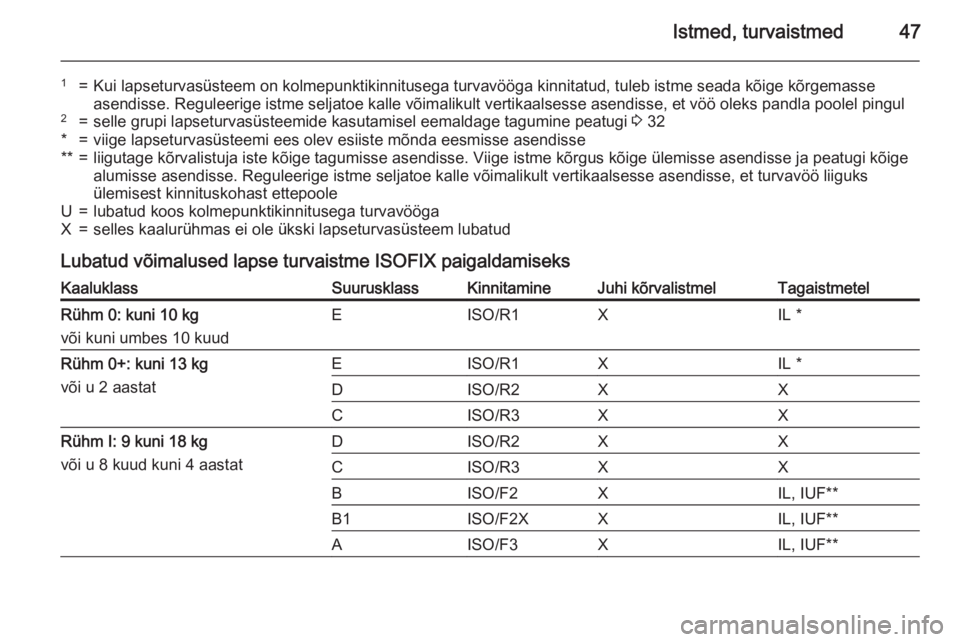

Istmed, turvaistmed47
1=Kui lapseturvasüsteem on kolmepunktikinnitusega turvavööga kinnitatud, tuleb istme seada kõige kõrgemasse
asendisse. Reguleerige istme seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö oleks pandla poolel pingul2=selle grupi lapseturvasüsteemide kasutamisel eemaldage tagumine peatugi 3 32*=viige lapseturvasüsteemi ees olev esiiste mõnda eesmisse asendisse**=liigutage kõrvalistuja iste kõige tagumisse asendisse. Viige istme kõrgus kõige ülemisse asendisse ja peatugi kõige
alumisse asendisse. Reguleerige istme seljatoe kalle võimalikult vertikaalsesse asendisse, et turvavöö liiguks
ülemisest kinnituskohast ettepooleU=lubatud koos kolmepunktikinnitusega turvavöögaX=selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud
Lubatud võimalused lapse turvaistme ISOFIX paigaldamiseks
KaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagaistmetelRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XIL *Rühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XIL *DISO/R2XXCISO/R3XXRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**

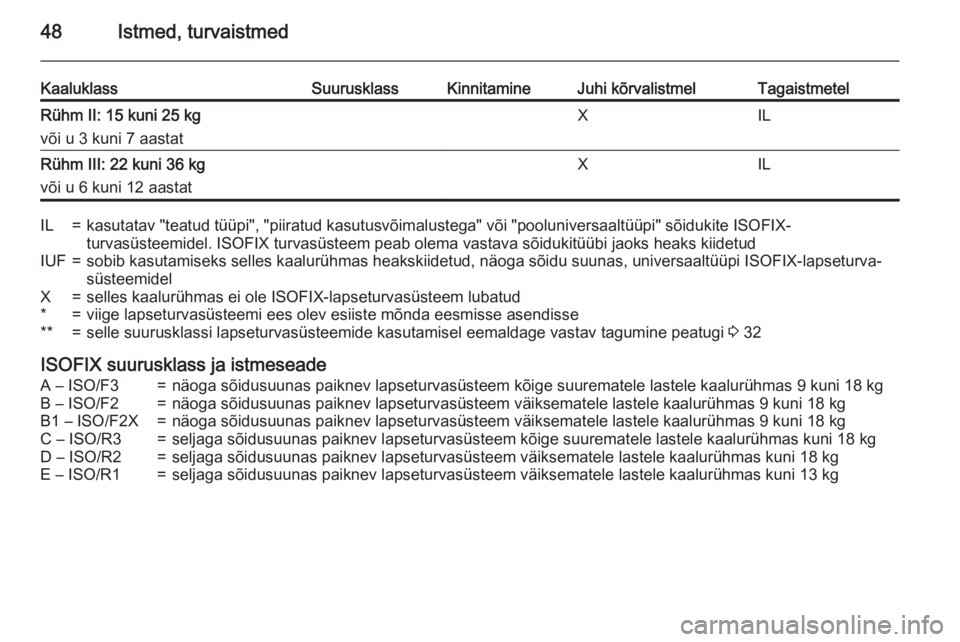

48Istmed, turvaistmed
KaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagaistmetelRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXILRühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXILIL=kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX-
turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetudIUF=sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidelX=selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud*=viige lapseturvasüsteemi ees olev esiiste mõnda eesmisse asendisse**=selle suurusklassi lapseturvasüsteemide kasutamisel eemaldage vastav tagumine peatugi 3 32
ISOFIX suurusklass ja istmeseade
A – ISO/F3=näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3=seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg

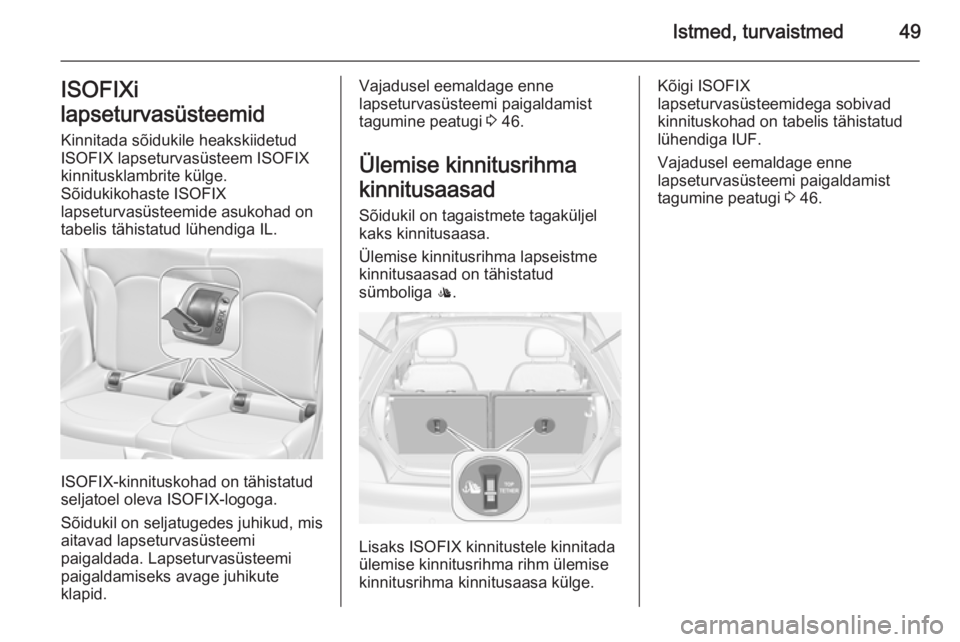

Istmed, turvaistmed49ISOFIXi
lapseturvasüsteemid Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on
tabelis tähistatud lühendiga IL.
ISOFIX-kinnituskohad on tähistatud
seljatoel oleva ISOFIX-logoga.
Sõidukil on seljatugedes juhikud, mis
aitavad lapseturvasüsteemi
paigaldada. Lapseturvasüsteemi
paigaldamiseks avage juhikute
klapid.
Vajadusel eemaldage enne
lapseturvasüsteemi paigaldamist
tagumine peatugi 3 46.
Ülemise kinnitusrihma
kinnitusaasad Sõidukil on tagaistmete tagaküljel
kaks kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm ülemise
kinnitusrihma kinnitusaasa külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Vajadusel eemaldage enne
lapseturvasüsteemi paigaldamist
tagumine peatugi 3 46.

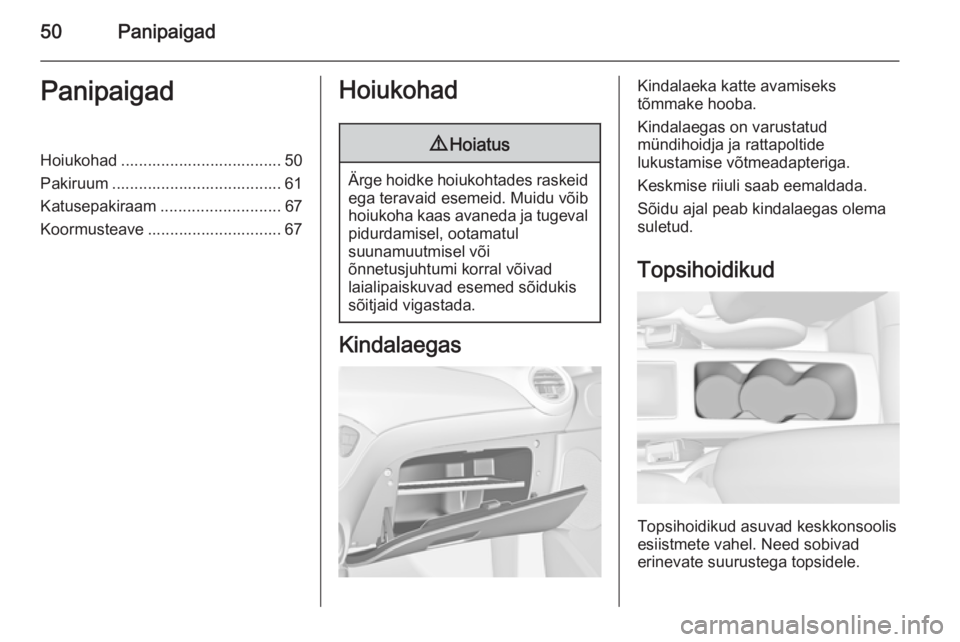

50PanipaigadPanipaigadHoiukohad .................................... 50
Pakiruum ...................................... 61
Katusepakiraam ........................... 67
Koormusteave .............................. 67Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka katte avamiseks
tõmmake hooba.
Kindalaegas on varustatud
mündihoidja ja rattapoltide
lukustamise võtmeadapteriga.
Keskmise riiuli saab eemaldada.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel. Need sobivad
erinevate suurustega topsidele.

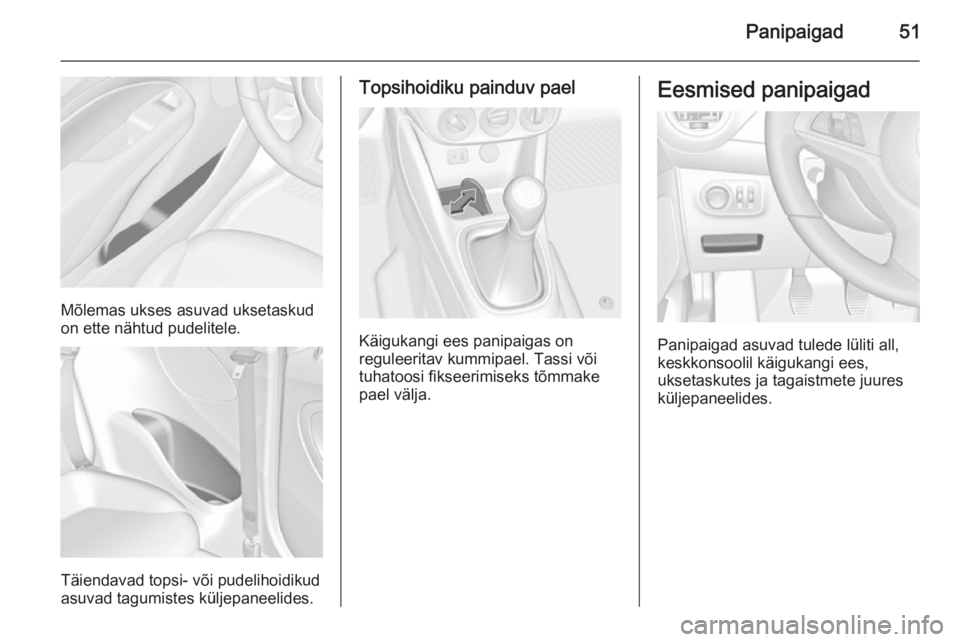

Panipaigad51
Mõlemas ukses asuvad uksetaskud
on ette nähtud pudelitele.
Täiendavad topsi- või pudelihoidikud
asuvad tagumistes küljepaneelides.
Topsihoidiku painduv pael
Käigukangi ees panipaigas on
reguleeritav kummipael. Tassi või
tuhatoosi fikseerimiseks tõmmake
pael välja.
Eesmised panipaigad
Panipaigad asuvad tulede lüliti all,
keskkonsoolil käigukangi ees,
uksetaskutes ja tagaistmete juures
küljepaneelides.

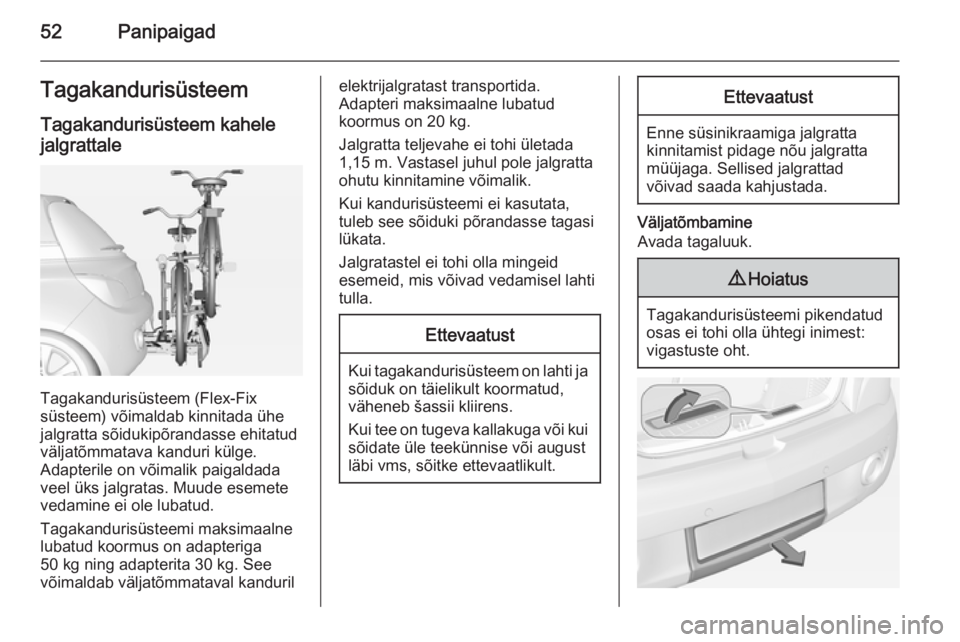

52PanipaigadTagakandurisüsteemTagakandurisüsteem kahelejalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada ühe
jalgratta sõidukipõrandasse ehitatud väljatõmmatava kanduri külge.
Adapterile on võimalik paigaldada veel üks jalgratas. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
50 kg ning adapterita 30 kg. See
võimaldab väljatõmmataval kanduril
elektrijalgratast transportida.
Adapteri maksimaalne lubatud
koormus on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.

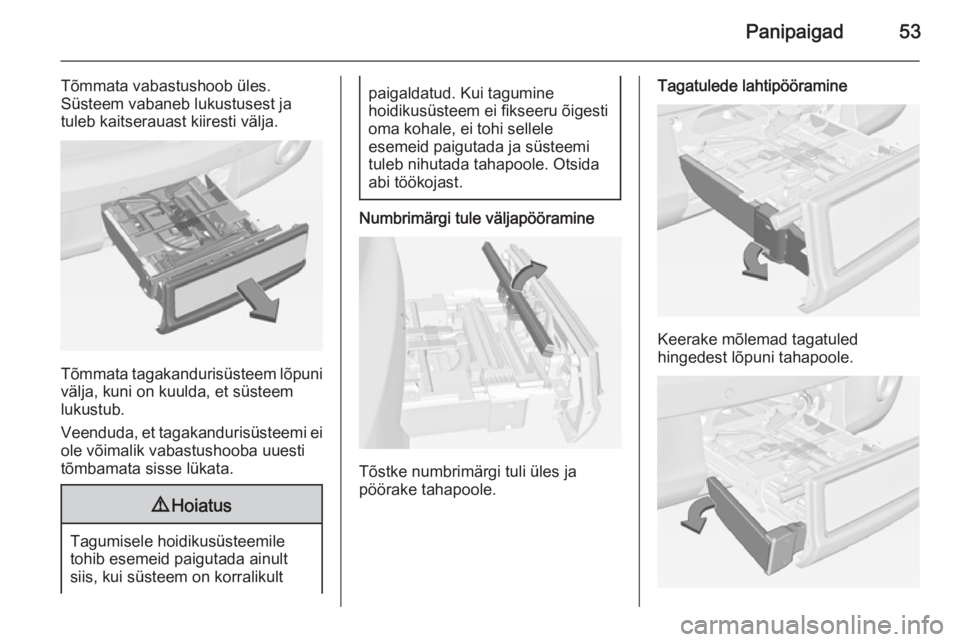

Panipaigad53
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Numbrimärgi tule väljapööramine
Tõstke numbrimärgi tuli üles ja
pöörake tahapoole.
Tagatulede lahtipööramine
Keerake mõlemad tagatuled
hingedest lõpuni tahapoole.

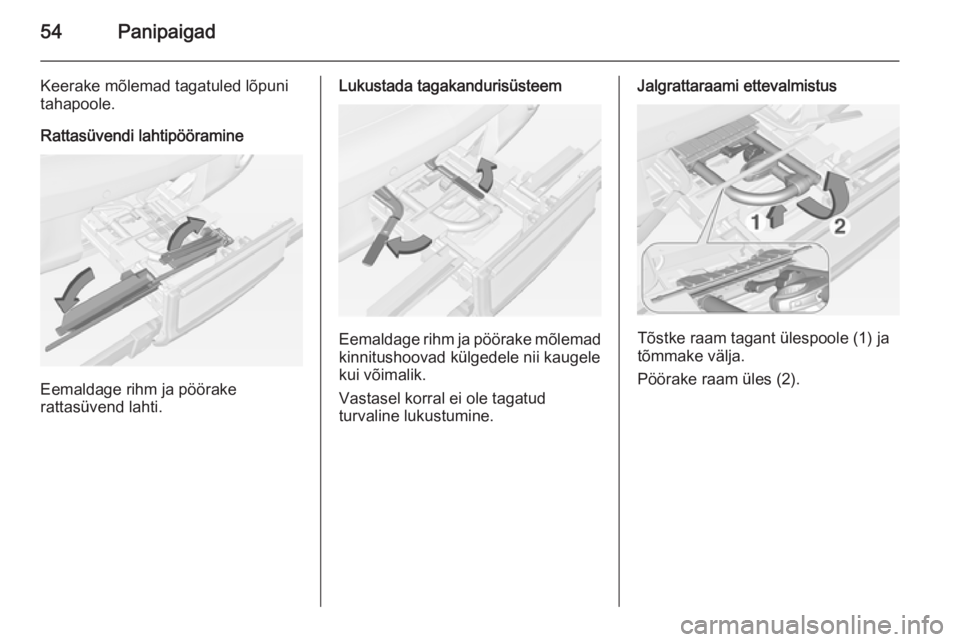

54Panipaigad
Keerake mõlemad tagatuled lõpuni
tahapoole.
Rattasüvendi lahtipööramine
Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem
Eemaldage rihm ja pöörake mõlemad kinnitushoovad külgedele nii kaugele
kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake välja.
Pöörake raam üles (2).
