2015 MAZDA MODEL 6 sensor

OPGELET
lWanneer de ruitenwisserhendel in de
stand AUTO staat en het contact op
ON wordt gezet, is het mogelijk dat
de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:
lAls de voorruit boven de
regensensor wordt aangeraakt of
met een doek wordt afgeveegd.
lAls vanaf de buitenzijde of
binnenzijde van de auto met een
hand of ander voorwerp tegen de
voorruit wordt gestoten.
Houd handen en ruitenkrabbers uit
de buurt van de voorruit wanneer de
ruitenwisserhendel in de stand
AUTO staat en het contact op ON
gezet is, aangezien vingers beklemd
kunnen raken of de ruitenwissers en
wisserbladen beschadigd kunnen
worden wanneer de ruitenwissers
automatisch in werking gesteld
worden.
Als u de voorruit gaat reinigen, er op
letten dat de ruitenwissers volledig
zijn uitgeschakeld―dit is vooral
belangrijk bij het verwijderen van ijs
en sneeuw―wanneer de kans het
grootst is dat u de motor laat draaien.
OPMERKING
lDoor de hendel van de automatische
ruitenwisser tijdens het rijden van de
stand
naar de standover
te schakelen, worden de
voorruitenwissers eenmaal
geactiveerd, waarna ze zullen
functioneren overeenkomstig de
hoeveelheid regenval.
lHet is mogelijk dat de automatische
ruitenwisserregeling niet functioneert
wanneer de temperatuur van de
regensensor ongeveer_
10 °C of
lager is, of ongeveer 85 °C of hoger
is.
lAls een waterafstotende laag op de
voorruit wordt aangebracht, kan de
regensensor de hoeveelheid regenval
niet correct aftasten en bestaat de
kans dat de automatische
ruitenwisserregeling niet juist
functioneert.
lAls vuil of vreemde bestanddelen
(zoals ijs of materie welke zout water
bevat) zich op de voorruit boven de
regensensor zijn gaan vasthechten of
als de voorruit met ijs bedekt is, kan
dit tot gevolg hebben dat de
ruitenwissers automatisch in
beweging gezet worden. Als echter
de ruitenwissers dit ijs, vuil of de
vreemde bestanddelen niet kunnen
verwijderen, zal de automatische
ruitenwisserregeling stoppen met
functioneren. Zet in dit geval de
ruitenwisserhendel in de stand voor
lage snelheid of hoge snelheid voor
handbedieningsregeling of verwijder
het ijs, vuil of de vreemde
bestanddelen met de hand om de
automatische ruitenwisserregeling te
herstellen.
Tijdens het rijden
Schakelaars en regelaars
4-109

OPMERKING
lAls u de automatische
ruitenwisserhendel in de stand
laat staan, kunnen de
ruitenwissers door het effect van
sterke lichtbronnen,
elektromagnetische golven of
infrarood licht automatisch in
werking treden, omdat voor de
regensensor een optische sensor
wordt gebruikt. Het wordt
aanbevolen de automatische
ruitenwisserhendel in de stand
te laten staan, behalve tijdens het
rijden bij regenachtig weer.
lDe regelfuncties van de automatische
ruitenwisser kunnen uitgeschakeld
worden.
Zie Gebruikersinstellingen op pagina
9-15.
qVoorruitensproeier
Voor het sproeien van sproeiervloeistof de
ruitenwisserhendel naar u toe trekken en
vasthouden.
Ruitensproeier UIT
OPMERKING
Als de voorruitensproeier wordt
gebruikt terwijl de voorruitenwissers
niet zijn ingeschakeld, zullen de
voorruitenwissers enkele
wisbewegingen maken.
Indien de ruitensproeier niet werkt, het
vloeistofniveau inspecteren (pagina 6-34).
Is dit in orde, raadpleeg dan een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
4-110
Tijdens het rijden
Schakelaars en regelaars

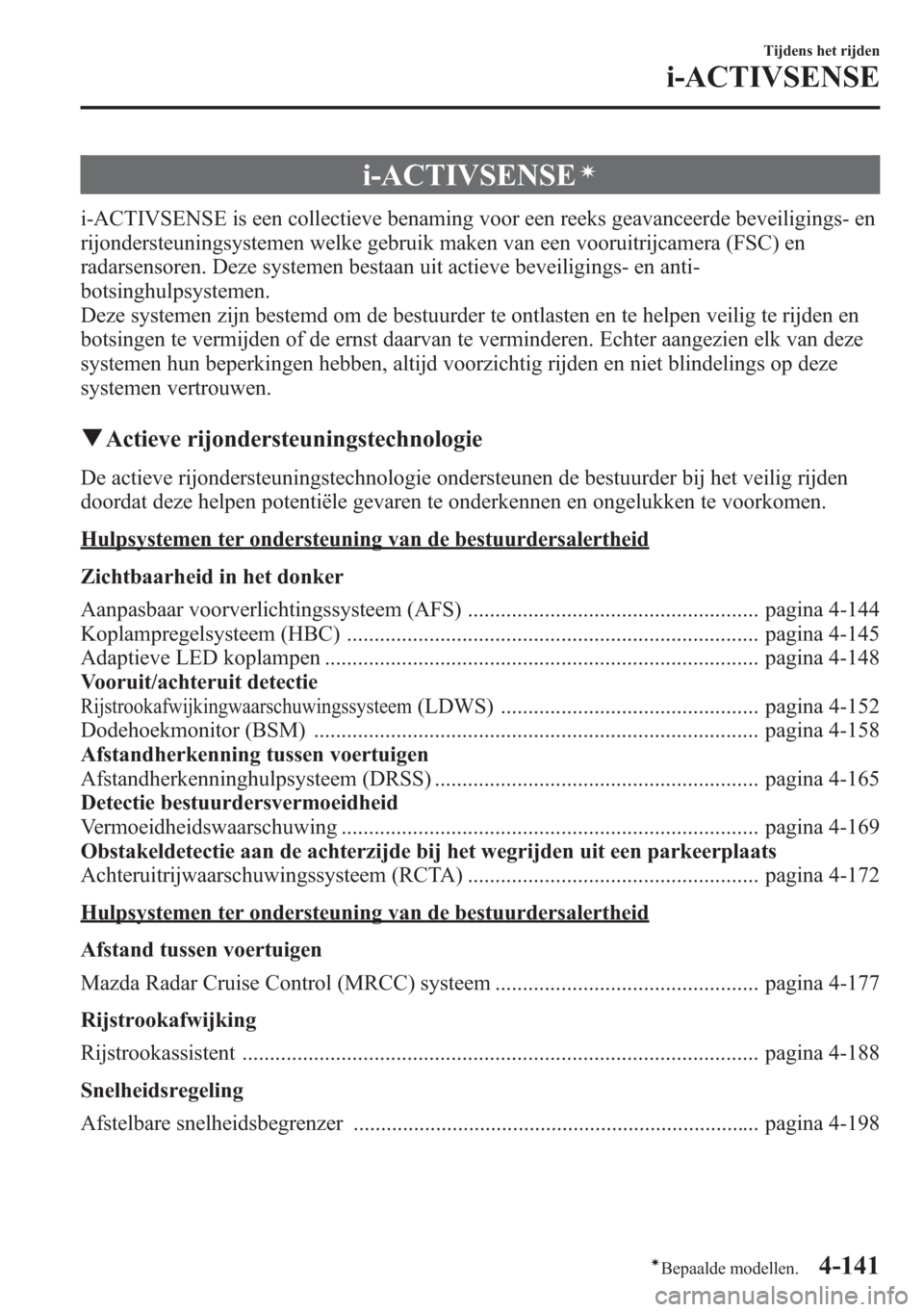

i-ACTIVSENSEí
i-ACTIVSENSE is een collectieve benaming voor een reeks geavanceerde beveiligings- en
rijondersteuningsystemen welke gebruik maken van een vooruitrijcamera (FSC) en
radarsensoren. Deze systemen bestaan uit actieve beveiligings- en anti-
botsinghulpsystemen.
Deze systemen zijn bestemd om de bestuurder te ontlasten en te helpen veilig te rijden en
botsingen te vermijden of de ernst daarvan te verminderen. Echter aangezien elk van deze
systemen hun beperkingen hebben, altijd voorzichtig rijden en niet blindelings op deze
systemen vertrouwen.
qActieve rijondersteuningstechnologie
De actieve rijondersteuningstechnologie ondersteunen de bestuurder bij het veilig rijden
doordat deze helpen potentiële gevaren te onderkennen en ongelukken te voorkomen.
Hulpsystemen ter ondersteuning van de bestuurdersalertheid
Zichtbaarheid in het donker
Aanpasbaar voorverlichtingssysteem (AFS) ..................................................... pagina 4-144
Koplampregelsysteem (HBC) ........................................................................... pagina 4-145
Adaptieve LED koplampen ............................................................................... pagina 4-148
Vooruit/achteruit detectie
Rijstrookafwijkingwaarschuwingssysteem(LDWS) ............................................... pagina 4-152
Dodehoekmonitor (BSM) ................................................................................. pagina 4-158
Afstandherkenning tussen voertuigen
Afstandherkenninghulpsysteem (DRSS) ........................................................... pagina 4-165
Detectie bestuurdersvermoeidheid
Vermoeidheidswaarschuwing ............................................................................ pagina 4-169
Obstakeldetectie aan de achterzijde bij het wegrijden uit een parkeerplaats
Achteruitrijwaarschuwingssysteem (RCTA) ..................................................... pagina 4-172
Hulpsystemen ter ondersteuning van de bestuurdersalertheid
Afstand tussen voertuigen
Mazda Radar Cruise Control (MRCC) systeem ................................................ pagina 4-177
Rijstrookafwijking
Rijstrookassistent .............................................................................................. pagina 4-188
Snelheidsregeling
Afstelbare snelheidsbegrenzer .......................................................................... pagina 4-198
Tijdens het rijden
i-ACTIVSENSE
4-141íBepaalde modellen.

qAnti-botsingtechnologie
De anti-botsingtechnologie is ontworpen om de bestuurder te helpen botsingen te
voorkomen of de ernst daarvan te verminderen in situaties waar deze niet voorkomen
kunnen worden.
Vermindering van de ernst van een botsing bij lage snelheden
Vooruit rijden
Stadsverkeer-remassistent [Vooruit] (SCBS F) ................................................. pagina 4-203
Achteruit rijden
Stadsverkeer-remassistent [Achteruit] (SCBS R) .............................................. pagina 4-209
Vermindering van de ernst van een botsing bij gemiddelde/hoge snelheden
Smart Brake Support remhulpsysteem (SBS) ................................................... pagina 4-215
qCamera en Sensoren
Vooruitrijcamera (FSC)
De vooruitrijcamera (FSC) bespeurt rijstrookaanwijzingen en herkent koplampen,
achterlichten en stadsverlichting tijdens het rijden in het donker. De volgende systemen
maken ook gebruik van de vooruitrijcamera (FSC).
lKoplampregelsysteem (HBC)
lRijstrookafwijkingwaarschuwingssysteem(LDWS)
lAdaptieve LED koplampen
lVermoeidheidswaarschuwing
lRijstrookassistent
lSmart Brake Support remhulpsysteem (SBS)
De vooruitrijcamera (FSC) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Vooruitrijcamera (FSC) op pagina 4-219.
Radarsensor (voor)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig en vervolgens weer door de radarsensor worden opgevangen. De volgende
systemen maken eveneens gebruik van de radarsensor (voor).
lMazda Radar Cruise Control (MRCC) systeem
lAfstandherkenninghulpsysteem (DRSS)
lSmart Brake Support remhulpsysteem (SBS)
4-142
Tijdens het rijden
i-ACTIVSENSE

De radarsensor (voor) is gemonteerd achter de radiateurgrille.
Zie Radarsensor (Voor) op pagina 4-222.
Lasersensor (voor)
De lasersensor (voor) zendt een nabij-infrarood laserstraal uit en vangt de straal op die
weerkaatst wordt door het reflecterende oppervlak van een voorliggend voertuig. De
gedetecteerde straal wordt vervolgens voor de meting gebruikt. De volgende systemen
maken eveneens gebruik van de lasersensor (voor).
lSmart Brake Support remhulpsysteem (SBS)
lStadsverkeer-remassistent [Vooruit] (SCBS F)
De lasersensor (voor) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Lasersensor (Voor) op pagina 4-225.
Radarsensoren (achter)
De radarsensoren (achter) detecteren de radiogolven die door de radarsensoren worden
uitgezonden en op hun beurt weerkaatst worden door een voertuig dat van achteren nadert
of door een obstakel. De volgende systemen maken eveneens gebruik van de radarsensoren
(achter).
lDodehoekmonitorsysteem (BSM)
lAchteruitrijwaarschuwingssysteem (RCTA)
De radarsensoren (achter) zijn ingebouwd in de achterbumper, één aan de rechterzijde en
één aan de linkerzijde.
Zie Radarsensoren (Achter) op pagina 4-228.
Ultrasonische sensoren (achter)
De ultrasonische sensoren (achter) detecteren de ultrasonische golven die door de
ultrasonische sensoren worden uitgezonden en op hun beurt weerkaatst worden door
obstakels aan de achterzijde. De volgende systemen maken eveneens gebruik van de
ultrasonische sensoren (achter).
Stadsverkeer-remassistent [Achteruit] (SCBS R)
De ultrasonische sensoren (achter) zijn gemonteerd in de achterbumper.
Zie Ultrasonische sensor (Achter) op pagina 4-230.
Tijdens het rijden
i-ACTIVSENSE
4-143

OPMERKING
lIn de volgende gevallen gaat het dodehoekmonitor (BSM) OFF indikatielampje
branden en wordt de werking van het systeem stopgezet. Laat de auto zo spoedig
mogelijk door een officiële Mazda dealer inspecteren als het dodehoekmonitor (BSM)
OFF indikatielampje blijft branden.
lEr wordt een probleem in het systeem bespeurd, inclusief de dodehoekmonitor
(BSM) waarschuwingslampjes.
lEr is een grote afwijking ontstaan in de montagepositie van een radarsensor
(achter).
lEr heeft zich een grote hoeveelheid sneeuw of ijs verzameld op de achterbumper
nabij een radarsensor (achter). Verwijder alle sneeuw, ijs of modder van de
achterbumper.
lRijden gedurende langere perioden op met sneeuw bedekte wegen.lDe temperatuur in de buurt van de radarsensoren (achter) is buitengewoon hoog als
gevolg van het langdurig rijden op hellingen tijdens de zomer.
lDe accuspanning is afgenomen.
lOnder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.
lEr bevindt zich een voertuig in het opsporingsgebied aan de achterzijde op een
naastgelegen rijstrook aan de achterzijde, maar dit nadert niet. Het
dodehoekmonitorsysteem (BSM) beoordeelt de situatie op basis van
radardetectiegegevens.
lEr rijdt gedurende langere tijd een voertuig naast het uwe met nagenoeg dezelfde
snelheid.
lVoertuigen die naderen vanuit tegenovergestelde richting.lEen voertuig op een naastgelegen rijstrook probeert uw auto te passeren.lEr bevindt zich een voertuig op een naastgelegen rijstrook op een weg met
buitengewoon brede rijstroken. Het detectiegebied van de radarsensoren (achter) is
ingesteld op de breedte van snelwegen.
lIn de volgende gevallen bestaat de kans dat de activering van de dodehoekmonitor
(BSM) waarschuwingslampjes en de waarschuwingszoemer niet of vertraagd
plaatsvindt.
lEen voertuig verandert van de huidige rijstrook naar een naastgelegen rijstrook
twee rijstroken verder.
lRijden op steile hellingen.lRijden over de top van een heuvel of bergpas.lBij een kleine draaicirkel (maken van een scherpe bocht, afslaan op kruisingen).lWanneer er verschil is in hoogte tussen uw rijstrook en de naastgelegen rijstrook.lHet systeem functioneert direct na het indrukken van de dodehoekmonitor (BSM)
schakelaar.
4-160
Tijdens het rijden
i-ACTIVSENSE

OPMERKING
lAls de weg bijzonder smal is, is het mogelijk dat voertuigen twee rijstroken verder
bespeurd worden. Het detectiegebied van de radarsensoren (achter) is ingesteld
overeenkomstig de breedte van snelwegen.
lHet is mogelijk dat de dodehoekmonitor (BSM) waarschuwingslampjes gaan branden
in reactie op stilstaande objecten op of langs de weg, zoals vangrails, tunnels,
zijwanden en geparkeerde voertuigen.
Objecten zoals vangrails en betonnen
muren die langs de auto lopen.Plaatsen waar de breedte tussen de
vangrails of muren aan weerszijden
van de auto smaller wordt.
De muren aan de ingang en uitgangen van tunnels, afritten.
lDe kans bestaat dat een dodehoekmonitor (BSM) waarschuwingslampje gaat
knipperen of dat de waarschuwingszoemer enkele malen wordt geactiveerd bij het
afslaan op een kruising in een stad.
lSchakel het dodehoekmonitorsysteem (BSM) uit wanneer u een aanhanger trekt of
wanneer u hulpuitrusting zoals een fietsdrager aan de achterzijde van de auto hebt
geïnstalleerd. Anders zullen de radiogolven van de radar geblokkeerd raken waardoor
het systeem niet meer normaal zal functioneren.
Tijdens het rijden
i-ACTIVSENSE
4-161

OPMERKING
lIn de volgende gevallen kan het moeilijk zijn de dodehoekmonitor (BSM)
waarschuwingslampjes die op de portierspiegels zijn aangebracht te zien branden/
knipperen.
lWanneer de portierspiegels bedekt zijn met sneeuw of ijs.lWanneer de voorportierruit beslagen is of bedekt is met sneeuw, ijs of modder.
lDe radarsensoren van het dodehoekmonitorsysteem (BSM) zijn onderhevig aan de
betreffende radiogolfbepalingen van het land waarin met de auto wordt gereden. De
sensoren in dit systeem zijn goedgekeurd voor gebruik in de Verenigde Staten
(inclusief territoria), Canada en Mexico. Als een voertuig met een
dodehoekmonitorsysteem (BSM) in een ander land wordt gebruikt dan de Verenigde
Staten, Canada of Mexico, dient het systeem met behulp van de dodehoekmonitor
(BSM) schakelaar te worden uitgeschakeld.
lHet systeem schakelt over naar de functie van het achteruitrijwaarschuwingssysteem
wanneer de versnellingshendel (handgeschakelde versnellingsbak) of de keuzehendel
(automatische transmissie) in de achteruitstand (R) gezet wordt.
Zie Achteruitrijwaarschuwingssysteem (RCTA) op pagina 4-172.
4-162
Tijdens het rijden
i-ACTIVSENSE
