Faire réparer la roue normale dès que possible, car
celle-ci, étant plus grande que la roue de secours,
une fois positionnée dans son logement produit
une légère inclinaison du plan de chargement du
coffre à bagages.
REMONTAGE DE LA ROUE NORMALE
En suivant la procédure précédemment décrite,
soulever la voiture et démonter la roue compacte
de secours.
Versions avec jantes en acier
Procéder comme suit :
❒s'assurer que la roue normale soit, sur les
surfaces en contact avec le moyeu, propre et
sans impuretés qui pourraient, par la suite,
provoquer le desserrage des boulons de fixation
;❒monter la roue normale en insérant les 4
boulons dans les orifices ;
❒en utilisant la clé fournie avec la voiture, visser
les boulons de fixation ; ❒clipser l'enjoliveur de roue, en faisant coïncider
la rainure (façonnée à même l'enjoliveur) avec
la valve de gonflage ;
❒baisser la voiture et enlever le cric ;
❒en se servant de la clé fournie, serrer les boulons
à fond, selon l'ordre numérique représenté
précédemment.
Versions avec jantes en alliage
❒insérer la roue sur le moyeu et, en se servant de
la clé fournie, visser les boulons ;
❒baisser la voiture et enlever le cric ;
❒en se servant de la clé fournie, serrer les boulons
à fond, selon l'ordre représenté ;
❒remettre l'enjoliveur couvre-moyeu en le
clipsant et en s'assurant que l'orifice de
référence sur la roue coïncide avec l'axe de
référence sur l'enjoliveur.
ATTENTION Un mauvais montage peut
provoquer le détachement de l'enjoliveur
couvre-moyeu quand la voiture roule.
fig. 120L0F0182
181
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Au terme de l'opération
❒ranger la roue compacte de secours dans le
compartiment prévu dans le coffre à bagages ;
❒replacer le cric et les autres outils dans leur
boîte ;
❒positionner la boîte avec les outils sur la roue
compacte de secours ;
❒remettre en place le tapis de sol du coffre à
bagages.
182
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

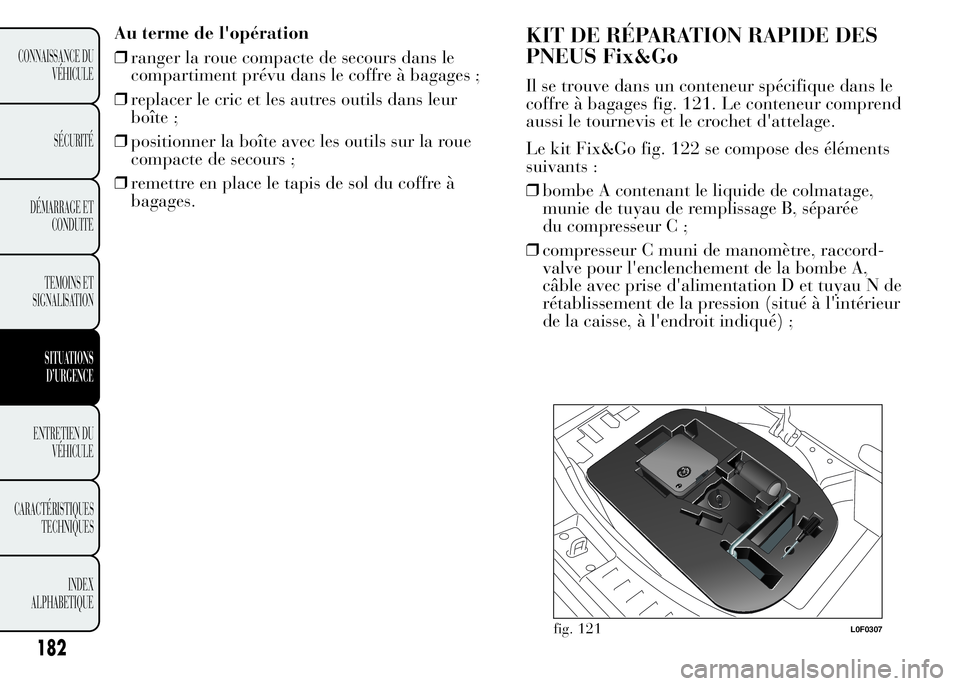

KIT DE RÉPARATION RAPIDE DES
PNEUS Fix&Go
Il se trouve dans un conteneur spécifique dans le
coffre à bagages fig. 121. Le conteneur comprend
aussi le tournevis et le crochet d'attelage.
Le kit Fix&Go fig. 122 se compose des éléments
suivants :
❒bombe A contenant le liquide de colmatage,
munie de tuyau de remplissage B, séparée
du compresseur C ;
❒compresseur C muni de manomètre, raccord-
valve pour l'enclenchement de la bombe A,
câble avec prise d'alimentation D et tuyau N de
rétablissement de la pression (situé à l'intérieur
de la caisse, à l'endroit indiqué) ;
fig. 121L0F0307

183
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

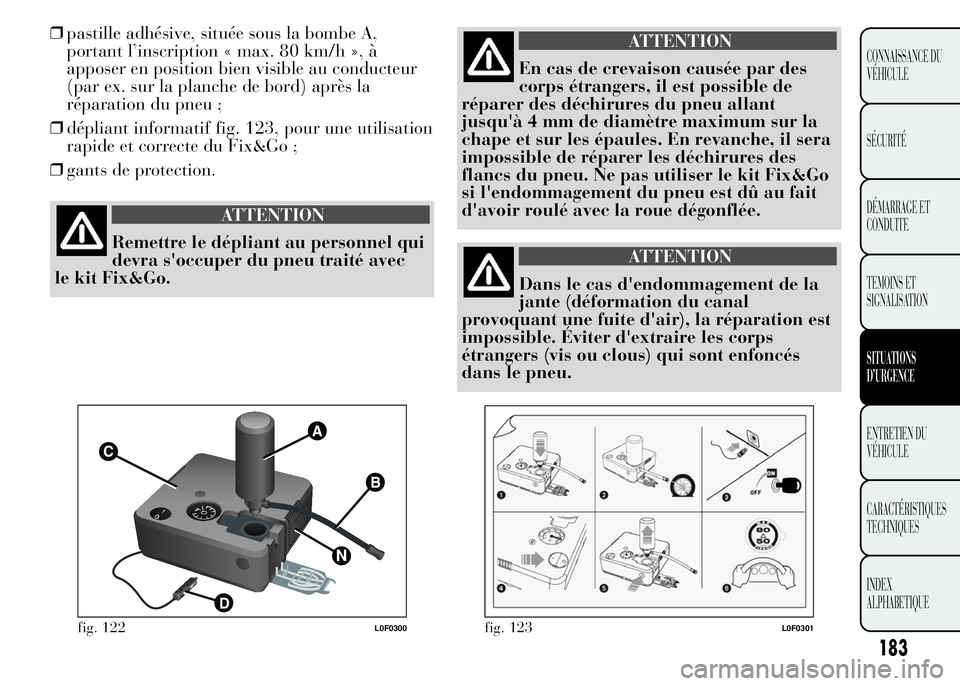

❒pastille adhésive, située sous la bombe A,
portant l’inscription « max. 80 km/h », à
apposer en position bien visible au conducteur
(par ex. sur la planche de bord) après la
réparation du pneu ;
❒dépliant informatif fig. 123, pour une utilisation
rapide et correcte du Fix&Go ;
❒gants de protection.
ATTENTION
Remettre le dépliant au personnel qui
devra s'occuper du pneu traité avec
le kit Fix&Go.
ATTENTION
En cas de crevaison causée par des
corps étrangers, il est possible de
réparer des déchirures du pneu allant
jusqu'à 4 mm de diamètre maximum sur la
chape et sur les épaules. En revanche, il sera
impossible de réparer les déchirures des
flancs du pneu. Ne pas utiliser le kit Fix&Go
si l'endommagement du pneu est dû au fait
d'avoir roulé avec la roue dégonflée.
ATTENTION
Dans le cas d'endommagement de la
jante (déformation du canal
provoquant une fuite d'air), la réparation est
impossible. Éviter d'extraire les corps
étrangers (vis ou clous) qui sont enfoncés
dans le pneu.
fig. 122L0F0300fig. 123L0F0301

184
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

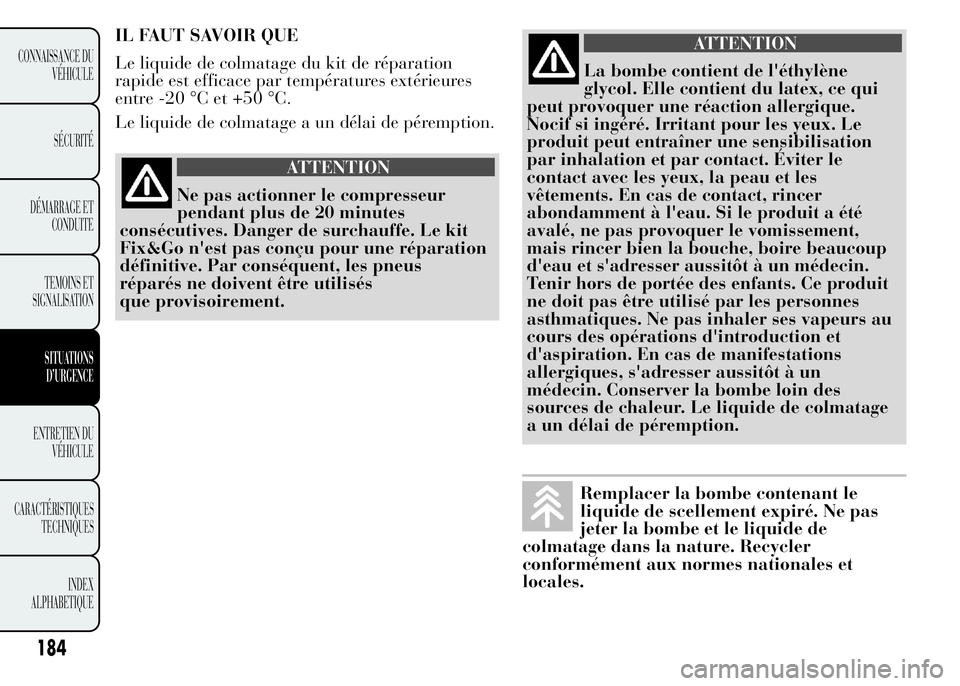

IL FAUT SAVOIR QUE
Le liquide de colmatage du kit de réparation
rapide est efficace par températures extérieures
entre -20 °C et +50 °C.
Le liquide de colmatage a un délai de péremption.
ATTENTION
Ne pas actionner le compresseur
pendant plus de 20 minutes
consécutives. Danger de surchauffe. Le kit
Fix&Go n'est pas conçu pour une réparation
définitive. Par conséquent, les pneus
réparés ne doivent être utilisés
que provisoirement.
ATTENTION
La bombe contient de l'éthylène
glycol. Elle contient du latex, ce qui
peut provoquer une réaction allergique.
Nocif si ingéré. Irritant pour les yeux. Le
produit peut entraîner une sensibilisation
par inhalation et par contact. Éviter le
contact avec les yeux, la peau et les
vêtements. En cas de contact, rincer
abondamment à l'eau. Si le produit a été
avalé, ne pas provoquer le vomissement,
mais rincer bien la bouche, boire beaucoup
d'eau et s'adresser aussitôt à un médecin.
Tenir hors de portée des enfants. Ce produit
ne doit pas être utilisé par les personnes
asthmatiques. Ne pas inhaler ses vapeurs au
cours des opérations d'introduction et
d'aspiration. En cas de manifestations
allergiques, s'adresser aussitôt à un
médecin. Conserver la bombe loin des
sources de chaleur. Le liquide de colmatage
a un délai de péremption.
Remplacer la bombe contenant le
liquide de scellement expiré. Ne pas
jeter la bombe et le liquide de
colmatage dans la nature. Recycler
conformément aux normes nationales et
locales.

185
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PROCÉDURE DE GONFLAGE
ATTENTION
Mettre les gants de protection fournis
avec le kit Fix&Go.
Pour effectuer la procédure de gonflage, procéder
comme suit :
❒serrer le frein à main ;
❒placer le kit Fix&Go à proximité du pneu à
réparer ;
❒localiser le tuyau de remplissage fig. 124 déjà
branché à la bombe A ;
❒ouvrir la trappe latérale E fig. 125, puis
brancher la bombe A au raccord de pré-
équipement correspondant, en agissant dans le
sens indiqué par la flèche ;❒dévisser le capuchon de la valve F du pneu et
brancher le tuyau de remplissage B en vissant
la bague correspondante sur la valve du pneu ;
❒s'assurer que l'interrupteur G fig. 126 soit sur0
(éteint), puis démarrer le moteur ;
fig. 124L0F0302fig. 125L0F0303

186
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

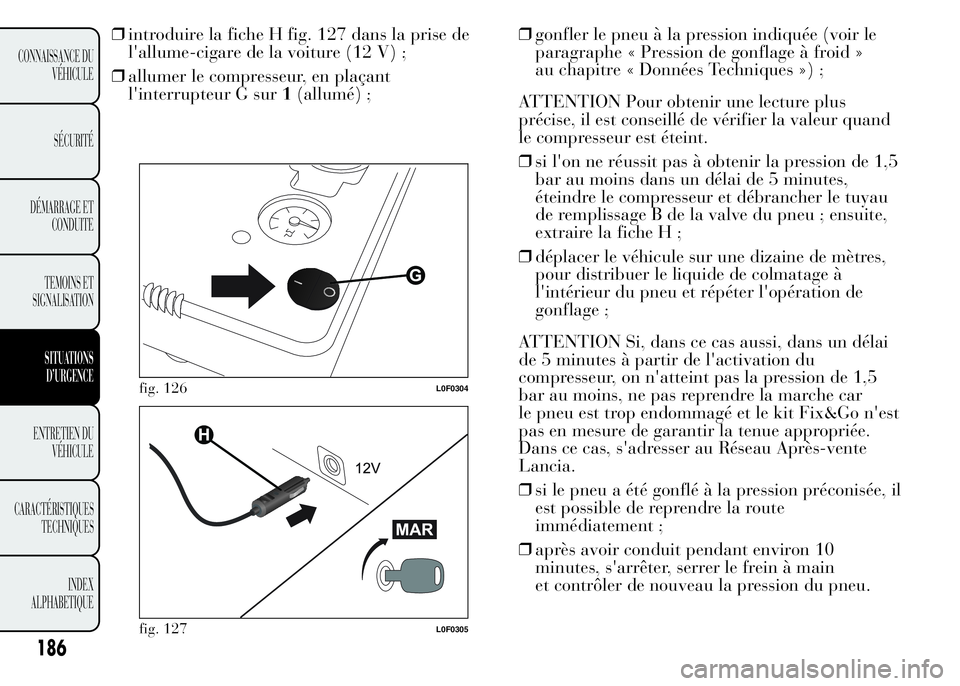

❒introduire la fiche H fig. 127 dans la prise de
l'allume-cigare de la voiture (12 V) ;
❒allumer le compresseur, en plaçant
l'interrupteur G sur1(allumé) ;❒gonfler le pneu à la pression indiquée (voir le
paragraphe « Pression de gonflage à froid »
au chapitre « Données Techniques ») ;
ATTENTION Pour obtenir une lecture plus
précise, il est conseillé de vérifier la valeur quand
le compresseur est éteint.
❒si l'on ne réussit pas à obtenir la pression de 1,5
bar au moins dans un délai de 5 minutes,
éteindre le compresseur et débrancher le tuyau
de remplissage B de la valve du pneu ; ensuite,
extraire la fiche H ;
❒déplacer le véhicule sur une dizaine de mètres,
pour distribuer le liquide de colmatage à
l'intérieur du pneu et répéter l'opération de
gonflage ;
ATTENTION Si, dans ce cas aussi, dans un délai
de 5 minutes à partir de l'activation du
compresseur, on n'atteint pas la pression de 1,5
bar au moins, ne pas reprendre la marche car
le pneu est trop endommagé et le kit Fix&Go n'est
pas en mesure de garantir la tenue appropriée.
Dans ce cas, s'adresser au Réseau Après-vente
Lancia.
❒si le pneu a été gonflé à la pression préconisée, il
est possible de reprendre la route
immédiatement ;
❒après avoir conduit pendant environ 10
minutes, s'arrêter, serrer le frein à main
et contrôler de nouveau la pression du pneu.
fig. 126L0F0304
fig. 127L0F0305

187
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

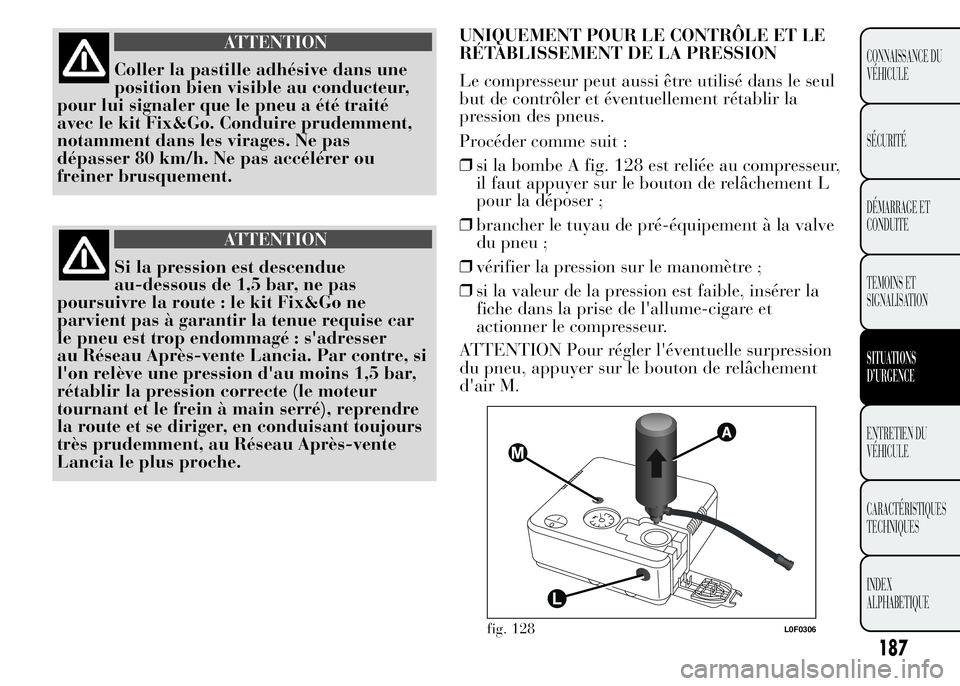

ATTENTION
Coller la pastille adhésive dans une
position bien visible au conducteur,
pour lui signaler que le pneu a été traité
avec le kit Fix&Go. Conduire prudemment,
notamment dans les virages. Ne pas
dépasser 80 km/h. Ne pas accélérer ou
freiner brusquement.
ATTENTION
Si la pression est descendue
au-dessous de 1,5 bar, ne pas
poursuivre la route : le kit Fix&Go ne
parvient pas à garantir la tenue requise car
le pneu est trop endommagé : s'adresser
au Réseau Après-vente Lancia. Par contre, si
l'on relève une pression d'au moins 1,5 bar,
rétablir la pression correcte (le moteur
tournant et le frein à main serré), reprendre
la route et se diriger, en conduisant toujours
très prudemment, au Réseau Après-vente
Lancia le plus proche.UNIQUEMENT POUR LE CONTRÔLE ET LE
RÉTABLISSEMENT DE LA PRESSION
Le compresseur peut aussi être utilisé dans le seul
but de contrôler et éventuellement rétablir la
pression des pneus.
Procéder comme suit :
❒si la bombe A fig. 128 est reliée au compresseur,
il faut appuyer sur le bouton de relâchement L
pour la déposer ;
❒brancher le tuyau de pré-équipement à la valve
du pneu ;
❒vérifier la pression sur le manomètre ;
❒si la valeur de la pression est faible, insérer la
fiche dans la prise de l'allume-cigare et
actionner le compresseur.
ATTENTION Pour régler l'éventuelle surpression
du pneu, appuyer sur le bouton de relâchement
d'air M.
fig. 128L0F0306

REMPLACEMENT D'UNE AMPOULE
INDICATIONS GÉNÉRALES
❒Avant de remplacer une ampoule, vérifier que
les contacts ne soient pas oxydés ;
❒les ampoules grillées doivent être remplacées
par d'autres du même type et ayant la même
puissance ;
❒après avoir remplacé une ampoule des phares,
toujours vérifier son orientation ;
❒lorsqu’une ampoule ne fonctionne pas, avant de
la remplacer, vérifier que le fusible
correspondant est intact : pour l’emplacement
des fusibles se référer au paragraphe
Remplacement des fusibles » de ce chapitre.
ATTENTION
Des modifications ou des réparations
du circuit électrique effectuées de
manière incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
ATTENTION
Les ampoules halogènes contiennent
du gaz sous pression, en cas de
rupture, des fragments de verre peuvent être
projetés.
Ne manipuler les ampoules halogènes
qu'en les prenant par la partie
métallique. Si on touche le bulbe
transparent avec les doigts, l'intensité de la
lumière baisse et la durée de vie de l'ampoule
risque aussi d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
Il est conseillé de faire remplacer les
ampoules, si possible, auprès du
Réseau Après-vente Lancia. Le bon
fonctionnement et l'orientation correcte des
feux extérieurs sont essentiels pour une
conduite en toute sécurité et pour éviter les
sanctions prévues par la loi.
188
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
«
