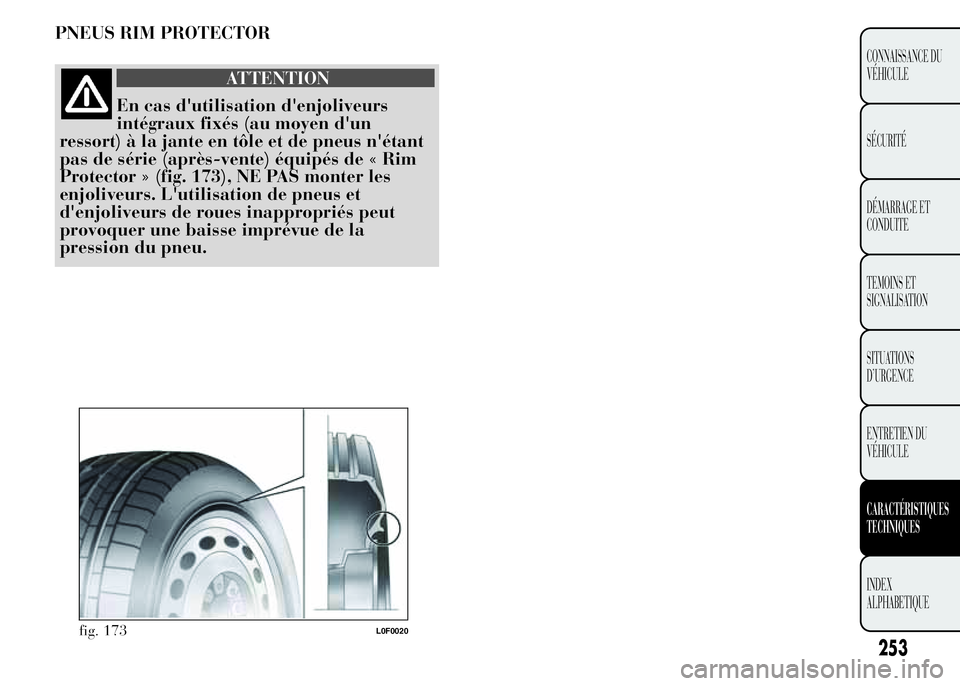

PNEUS RIM PROTECTOR
ATTENTION
En cas d'utilisation d'enjoliveurs
intégraux fixés (au moyen d'un
ressort) à la jante en tôle et de pneus n'étant
pas de série (après-vente) équipés de « Rim
Protector » (fig. 173), NE PAS monter les
enjoliveurs. L'utilisation de pneus et
d'enjoliveurs de roues inappropriés peut
provoquer une baisse imprévue de la
pression du pneu.
fig. 173L0F0020
253
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

DIMENSIONS
Les dimensions sont exprimées en mm fig. 174 et correspondent à la voiture équipée de pneus de série.
La hauteur est calculée quand la voiture est vide.
VOLUME DU COFFRE À BAGAGESCapacité (normes V.D.A.) = 245 litres.
Versions A B C D E F G H
0.9 TwinAir 85 CV3 842 816 2 390 636 1 520 1 414 1 676 1 408
1.2 8V 69 CV3 842 816 2 390 636 1 520 1 414 1 676 1 408
1.3 Multijet3 842 816 2 390 636 1 520 1 414 1 676 1 408
fig. 174L0F0003
254
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

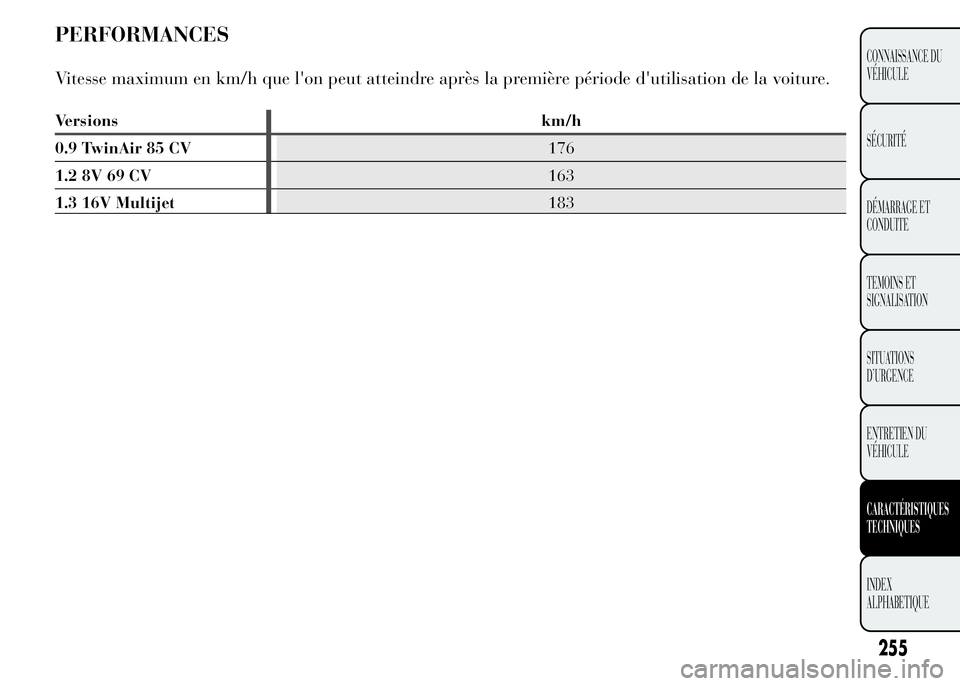

PERFORMANCES
Vitesse maximum en km/h que l'on peut atteindre après la première période d'utilisation de la voiture.
Versions km/h
0.9 TwinAir 85 CV176
1.2 8V 69 CV163
1.3 16V Multijet183
255
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

POIDS ET CHARGES
Versions 0.9 TwinAir 85 CV 1.2 8V 69 CV 1.3 16V Multijet
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 %
et sans options) (kg) :975 965 1050
Charge utile y compris le conduc-
teur (kg) :
(*)
480 (4 places) / 535 (5
places)480 (4 places) / 535 (5
places)480 (4 places) / 535 (5
places)
Charges maximales autorisées (kg)
(**)
800 780 870 – essieu avant :
– essieu arrière : 810 810 810
– total :1 455 (4 places) / 1 445 (4 places) / 1 530 (4 places) /
Poids tractables (kg)
750 750 1000 – remorque freinée :
– remorque non freinée : 400 400 400
Charge maximale sur le toit : 55 55 55
Charge maximale sur la boule
(remorque freinée) (kg) :60 60 60
(*) En présence d'équipements spéciaux (toit ouvrant, dispositif d'attelage de remorque, etc.), le poids à vide augmente et par
conséquent la charge utile diminue, conformément aux charges maximales autorisées.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de
chargement incombe au conducteur qui est tenu à respecter les charges maximales autorisées.
256
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
1 510 (5 places) 1 500 (5 places) 1 585 (5 places)

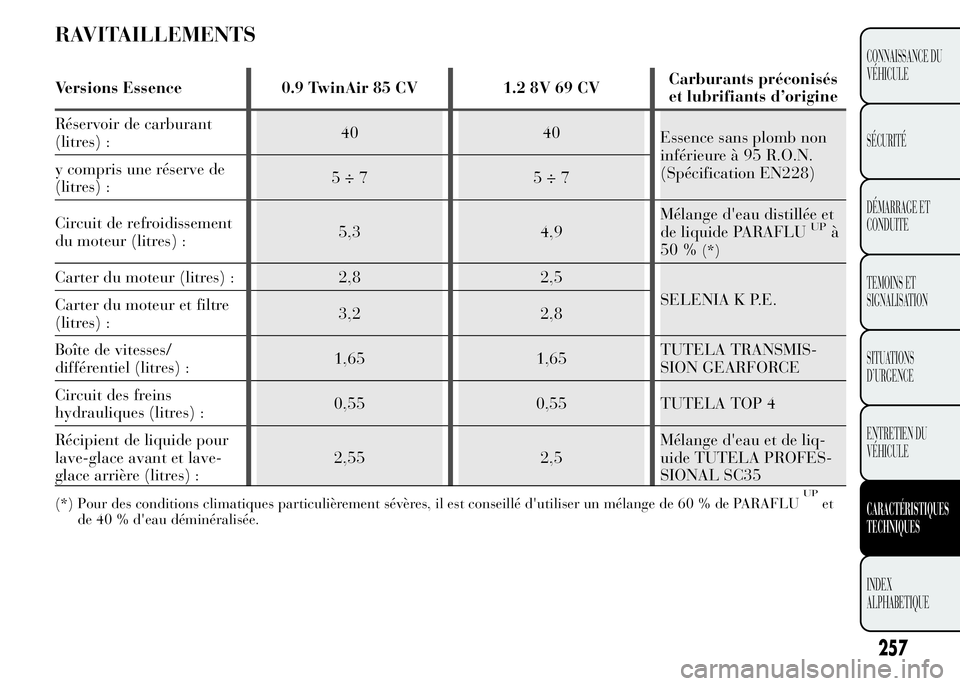

RAVITAILLEMENTS
Versions Essence 0.9 TwinAir 85 CV 1.2 8V 69 CVCarburants préconisés
et lubrifiants d’origine
Réservoir de carburant
(litres) :40 40
Essence sans plomb non
inférieure à 95 R.O.N.
(Spécification EN228) y compris une réserve de
(litres) :5÷7 5÷7
Circuit de refroidissement
du moteur (litres) :5,3 4,9Mélange d'eau distillée et
de liquide PARAFLU
UPà
50 %
(*)
Carter du moteur (litres) : 2,8 2,5
SELENIA K P.E.
Carter du moteur et filtre
(litres) :3,2 2,8
Boîte de vitesses/
différentiel (litres) :1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Circuit des freins
hydrauliques (litres) :0,55 0,55 TUTELA TOP 4
Récipient de liquide pour
lave-glace avant et lave-
glace arrière (litres) :2,55 2,5Mélange d'eau et de liq-
uide TUTELA PROFES-
SIONAL SC35
(*) Pour des conditions climatiques particulièrement sévères, il est conseillé d'utiliser un mélange de 60 % de PARAFLUUPet
de 40 % d'eau déminéralisée.
257
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

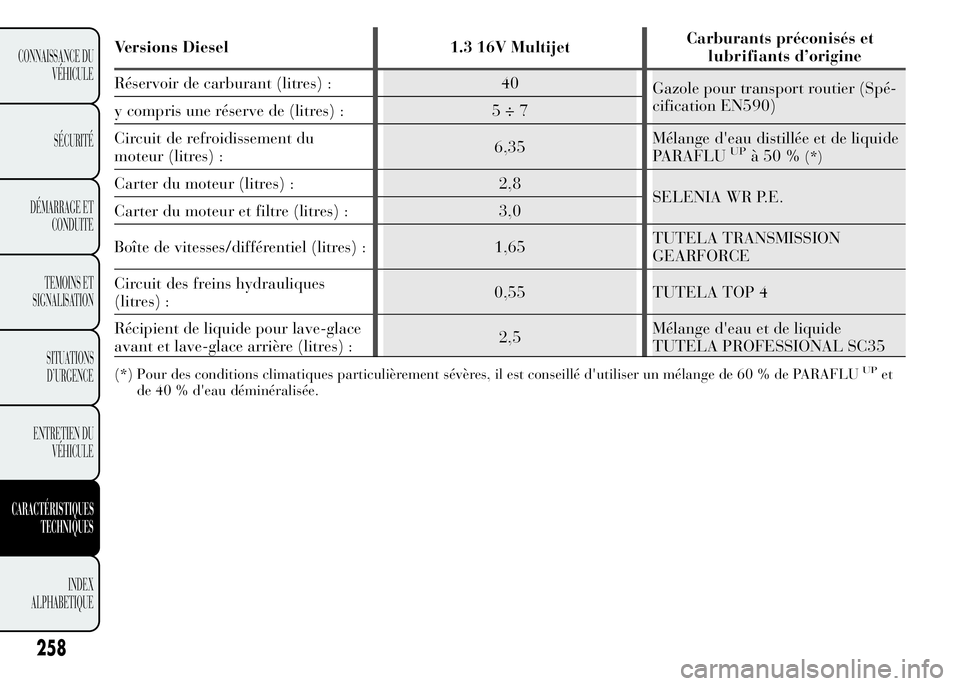

Versions Diesel 1.3 16V MultijetCarburants préconisés et
Réservoir de carburant (litres) : 40
Gazole pour transport routier (Spé-
cification EN590)
y compris une réserve de (litres) : 5 ÷ 7
Circuit de refroidissement du
moteur (litres) :6,35Mélange d'eau distillée et de liquide
PARAFLU
UPà50%(*)
Carter du moteur (litres) : 2,8
SELENIA WR P.E.
Carter du moteur et filtre (litres) : 3,0
Boîte de vitesses/différentiel (litres) : 1,65TUTELA TRANSMISSION
Circuit des freins hydrauliques
(litres) :0,55 TUTELA TOP 4
Récipient de liquide pour lave-glace
avant et lave-glace arrière (litres) :2,5Mélange d'eau et de liquide
TUTELA PROFESSIONAL SC35
(*) Pour des conditions climatiques particulièrement sévères, il est conseillé d'utiliser un mélange de 60 % de PARAFLUUPet
de 40 % d'eau déminéralisée.
258
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
GEARFORCElubrifiants d’origine

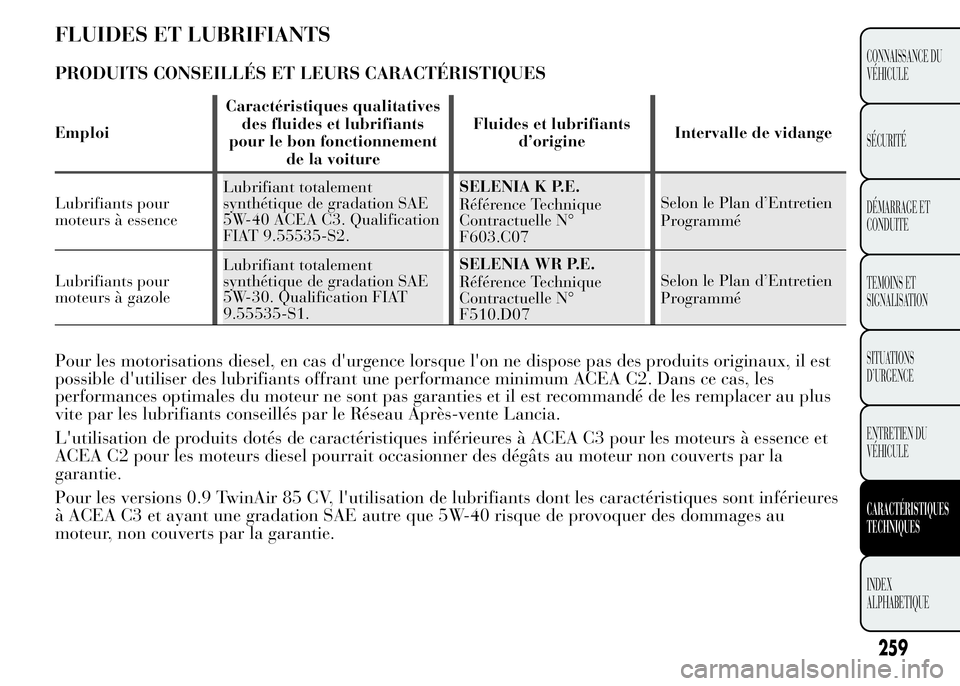

FLUIDES ET LUBRIFIANTS
PRODUITS CONSEILLÉS ET LEURS CARACTÉRISTIQUES
EmploiCaractéristiques qualitatives
des fluides et lubrifiants
pour le bon fonctionnement
de la voitureFluides et lubrifiants
d’origineIntervalle de vidange
Lubrifiants pour
moteurs à essenceLubrifiant totalement
synthétique de gradation SAE
5W-40 ACEA C3. Qualification
FIAT 9.55535-S2.SELENIA K P.E.
Référence Technique
Contractuelle N°
F603.C07Selon le Plan d’Entretien
Programmé
Lubrifiants pour
moteurs à gazoleLubrifiant totalement
synthétique de gradation SAE
5W-30. Qualification FIAT
9.55535-S1.SELENIA WR P.E.
Référence Technique
Contractuelle N°
F510.D07Selon le Plan d’Entretien
Programmé
Pour les motorisations diesel, en cas d'urgence lorsque l'on ne dispose pas des produits originaux, il est
possible d'utiliser des lubrifiants offrant une performance minimum ACEA C2. Dans ce cas, les
performances optimales du moteur ne sont pas garanties et il est recommandé de les remplacer au plus
vite par les lubrifiants conseillés par le Réseau Après-vente Lancia.
L'utilisation de produits dotés de caractéristiques inférieures à ACEA C3 pour les moteurs à essence et
ACEA C2 pour les moteurs diesel pourrait occasionner des dégâts au moteur non couverts par la
garantie.
Pour les versions 0.9 TwinAir 85 CV, l'utilisation de lubrifiants dont les caractéristiques sont inférieures
à ACEA C3 et ayant une gradation SAE autre que 5W-40 risque de provoquer des dommages au
moteur, non couverts par la garantie.
259
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

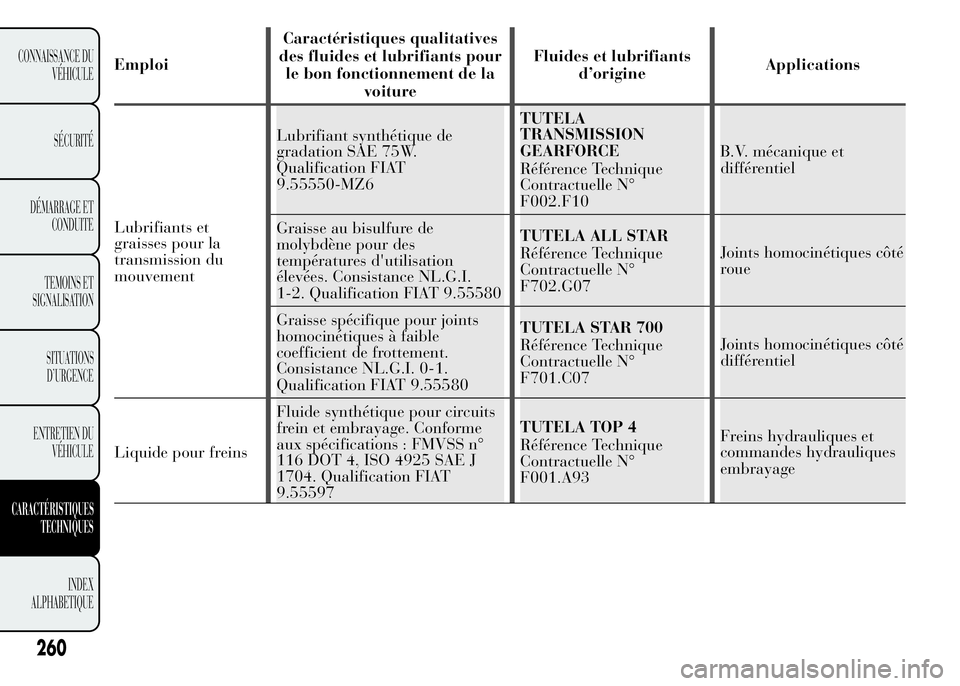

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Lubrifiants et
graisses pour la
transmission du
mouvementLubrifiant synthétique de
gradation SAE 75W.
Qualification FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Référence Technique
Contractuelle N°
F002.F10B.V. mécanique et
différentiel
Graisse au bisulfure de
molybdène pour des
températures d'utilisation
élevées. Consistance NL.G.I.
1-2. Qualification FIAT 9.55580TUTELA ALL STAR
Référence Technique
Contractuelle N°
F702.G07Joints homocinétiques côté
roue
Graisse spécifique pour joints
homocinétiques à faible
coefficient de frottement.
Consistance NL.G.I. 0-1.
Qualification FIAT 9.55580TUTELA STAR 700
Référence Technique
Contractuelle N°
F701.C07Joints homocinétiques côté
différentiel
Liquide pour freinsFluide synthétique pour circuits
frein et embrayage. Conforme
aux spécifications : FMVSS n°
116 DOT 4, ISO 4925 SAE J
1704. Qualification FIAT
9.55597TUTELA TOP 4
Référence Technique
Contractuelle N°
F001.A93Freins hydrauliques et
commandes hydrauliques
embrayage
