2015 Lancia Ypsilon Notice d'entretien (in French)

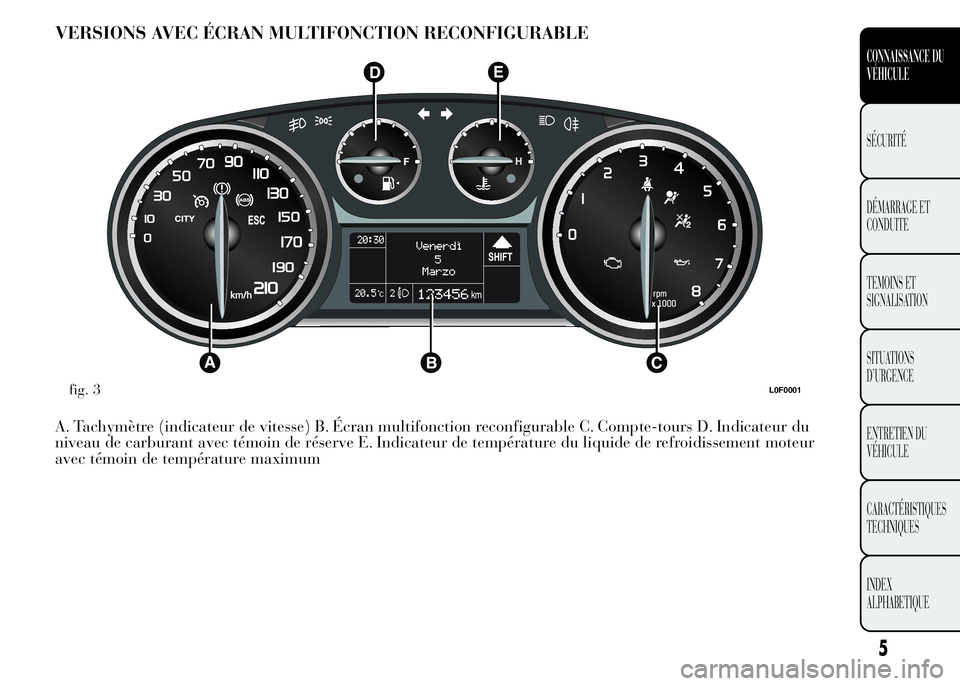

VERSIONS AVEC ÉCRAN MULTIFONCTION RECONFIGURABLE
A. Tachymètre (indicateur de vitesse) B. Écran multifonction reconfigurable C. Compte-tours D. Indicateur du
niveau de carburant avec témoin de réserve E. Indicateur de température du liquide de refroidissement moteur
avec témoin de température maximum
5
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
fig. 3L0F0001

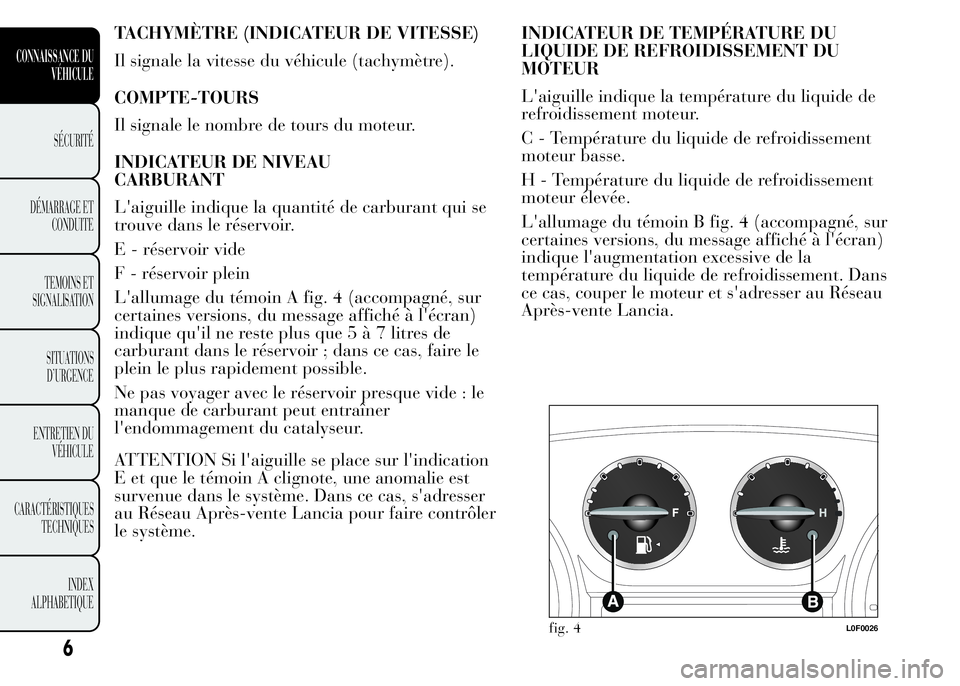

TACHYMÈTRE (INDICATEUR DE VITESSE)
Il signale la vitesse du véhicule (tachymètre).
COMPTE-TOURS
Il signale le nombre de tours du moteur.
INDICATEUR DE NIVEAU
CARBURANT
L'aiguille indique la quantité de carburant qui se
trouve dans le réservoir.
E - réservoir vide
F - réservoir plein
L'allumage du témoin A fig. 4 (accompagné, sur
certaines versions, du message affiché à l'écran)
indique qu'il ne reste plus que5à7litres de
carburant dans le réservoir ; dans ce cas, faire le
plein le plus rapidement possible.
Ne pas voyager avec le réservoir presque vide : le
manque de carburant peut entraîner
l'endommagement du catalyseur.
ATTENTION Si l'aiguille se place sur l'indication
E et que le témoin A clignote, une anomalie est
survenue dans le système. Dans ce cas, s'adresser
au Réseau Après-vente Lancia pour faire contrôler
le système.INDICATEUR DE TEMPÉRATURE DU
LIQUIDE DE REFROIDISSEMENT DU
MOTEUR
L'aiguille indique la température du liquide de
refroidissement moteur.
C - Température du liquide de refroidissement
moteur basse.
H - Température du liquide de refroidissement
moteur élevée.
L'allumage du témoin B fig. 4 (accompagné, sur
certaines versions, du message affiché à l'écran)
indique l'augmentation excessive de la
température du liquide de refroidissement. Dans
ce cas, couper le moteur et s'adresser au Réseau
Après-vente Lancia.
fig. 4L0F0026
6
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Si l'aiguille de la température du
liquide de refroidissement moteur se
place sur la zone rouge, couper
immédiatement le moteur et s'adresser au
Réseau Après-vente Lancia.ÉCRAN
La voiture peut être équipée d’un écran
multifonction/multifonction reconfigurable en
mesure d'offrir des informations utiles à
l'utilisateur, en fonction de ce qui a été sélectionné
précédemment, durant la conduite de la voiture.
Clé extraite du contact, lors de l'ouverture ou de la
fermeture d'une porte, l'écran s'allume en
affichant pendant quelques secondes l'heure et le
total des kilomètres (ou miles) parcourus.
NOTE Avec une température extérieure très basse
(inférieure à 0 °C), la visualisation des
informations à l'écran pourrait prendre plus de
temps par rapport au fonctionnement normal.
7
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

PAGE-ÉCRAN « STANDARD » ÉCRAN
MULTIFONCTION
L'écran fig. 5 affiche les indications suivantes :
ADate
BGear Shift Indicator (indication changement de
vitesse) (pour les versions/marchés qui le
prévoient)
CIndication de la fonction Start&Stop (pour les
versions/marchés qui le prévoient)
DHeure (affichée en permanence même clé retirée
et portes fermées)
EOdomètre (visualisation des kilomètres/miles
parcourus)
FTempérature extérieure (pour les versions/
marchés qui le prévoient)
GPosition d'assiette des phares (uniquement avec
feux de croisement activés)
HActivation éventuelle de la direction assistée
électrique Dualdrive (inscription CITY) ou
activation du mode de conduite ECO
(inscription ECO)
PAGE-ÉCRAN « STANDARD » ÉCRAN
MULTIFONCTION RECONFIGURABLE
L'écran fig. 6 affiche les indications suivantes :
AHeure
BDate ou affichage des kilomètres (miles) partiels
parcourus
CGear Shift Indicator (indication changement de
vitesse) (pour les versions/marchés qui le
prévoient)
DIndication de la fonction Start&Stop (pour les
versions/marchés qui le prévoient)
EOdomètre (visualisation des kilomètres/miles
parcourus)
fig. 5L0F1008fig. 6L0F1007
8
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FPosition d'assiette des phares (uniquement avec
feux de croisement activés)
GTempérature extérieure (pour les versions/
marchés qui le prévoient)
HSignalisation concernant l’état du véhicule (ex.
portes ouvertes, ou bien présence éventuelle
de glace sur la route, etc.)
Sur certaines versions, l'écran affiche la pression
de la turbine.

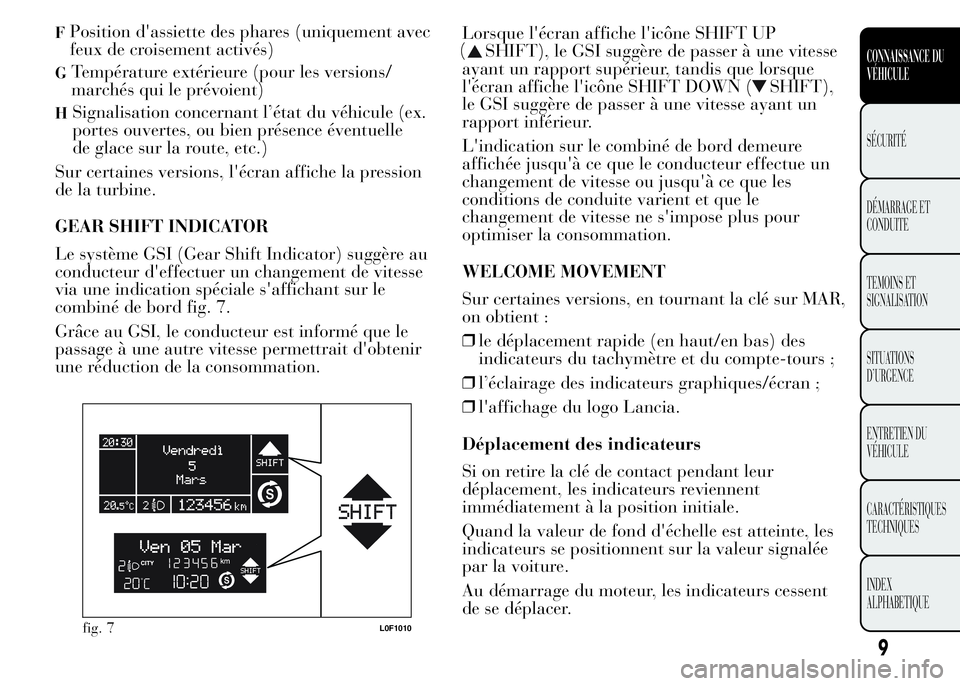

GEAR SHIFT INDICATOR
Le système GSI (Gear Shift Indicator) suggère au
conducteur d'effectuer un changement de vitesse
via une indication spéciale s'affichant sur le
combiné de bord fig. 7.
Grâce au GSI, le conducteur est informé que le
passage à une autre vitesse permettrait d'obtenir
une réduction de la consommation.Lorsque l'écran affiche l'icône SHIFT UP
SHIFT), le GSI suggère de passer à une vitesse
ayant un rapport supérieur, tandis que lorsque
l'écran affiche l'icône SHIFT DOWN (
SHIFT),
le GSI suggère de passer à une vitesse ayant un
rapport inférieur.
L'indication sur le combiné de bord demeure
affichée jusqu'à ce que le conducteur effectue un
changement de vitesse ou jusqu'à ce que les
conditions de conduite varient et que le
changement de vitesse ne s'impose plus pour
optimiser la consommation.
WELCOME MOVEMENT
Sur certaines versions, en tournant la clé sur MAR,
on obtient :
❒le déplacement rapide (en haut/en bas) des
indicateurs du tachymètre et du compte-tours ;
❒l’éclairage des indicateurs graphiques/écran ;
❒l'affichage du logo Lancia.
Déplacement des indicateurs
Si on retire la clé de contact pendant leur
déplacement, les indicateurs reviennent
immédiatement à la position initiale.
Quand la valeur de fond d'échelle est atteinte, les
indicateurs se positionnent sur la valeur signalée
par la voiture.
Au démarrage du moteur, les indicateurs cessent
de se déplacer.
fig. 7L0F1010
9
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
(

Éclairage des indicateurs graphiques/écran
Quelques secondes après l'introduction de la
clé dans le contact, les indicateurs, les graphiques
et l'écran s'allument l'un après l'autre.
Affichage du logo Lancia
Durant l'extraction de la clé du contact (portes
fermées), l'écran demeure éclairé et affiche le logo
Lancia. Ensuite, l'éclairage de l'écran s'atténue
progressivement jusqu'à l'extinction complète.
BOUTONS DE COMMANDE
NOTE Les pages suivantes fournissent une
description des boutons
etfig. 8.
Sur les versions équipées de phares à décharge de
gaz (xénon), les boutons sont
et.
Pour parcourir la page-écran et les options
correspondantes, vers le haut, ou pour augmenter
la valeur affichée.
Pression brève pour accéder au menu et/ou passer
à la page-écran suivante ou bien valider le choix
désiré.
Pression prolongée pour revenir à la page-écran
standard.
Pour parcourir la page-écran et les options
correspondantes, vers le bas, ou pour diminuer la
valeur affichée.
Les boutons
etactivent des fonctions
différentes selon les situations suivantes :
❒à l'intérieur du menu, ils permettent le
défilement vers le haut ou vers le bas ;
❒pendant les opérations de réglage, ils permettent
d'augmenter ou de diminuer un paramètre.
fig. 8L0F0042
10
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

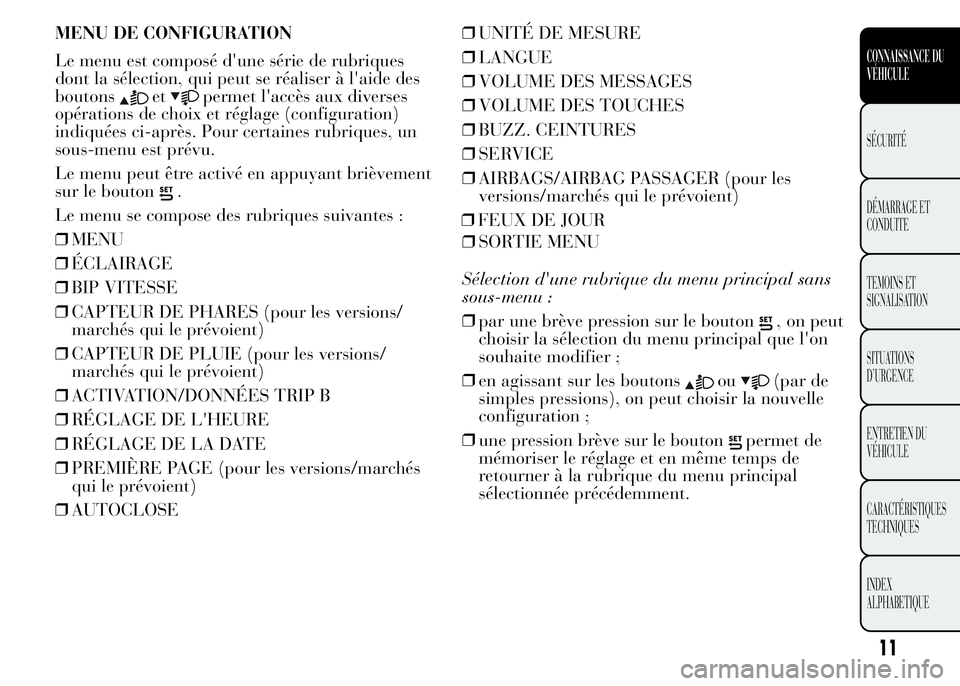

MENU DE CONFIGURATION
Le menu est composé d'une série de rubriques
dont la sélection, qui peut se réaliser à l'aide des
boutons
etpermet l'accès aux diverses
opérations de choix et réglage (configuration)
indiquées ci-après. Pour certaines rubriques, un
sous-menu est prévu.
Le menu peut être activé en appuyant brièvement
sur le bouton
.
Le menu se compose des rubriques suivantes :
❒MENU
❒ÉCLAIRAGE
❒BIP VITESSE
❒CAPTEUR DE PHARES (pour les versions/
marchés qui le prévoient)
❒CAPTEUR DE PLUIE (pour les versions/
marchés qui le prévoient)
❒ACTIVATION/DONNÉES TRIP B
❒RÉGLAGE DE L'HEURE
❒RÉGLAGE DE LA DATE
❒PREMIÈRE PAGE (pour les versions/marchés
qui le prévoient)
❒AUTOCLOSE❒UNITÉ DE MESURE
❒LANGUE
❒VOLUME DES MESSAGES
❒VOLUME DES TOUCHES
❒BUZZ. CEINTURES
❒SERVICE
❒AIRBAGS/AIRBAG PASSAGER (pour les
versions/marchés qui le prévoient)
❒SORTIE MENU
Sélection d'une rubrique du menu principal sans
sous-menu :
❒par une brève pression sur le bouton
, on peut
choisir la sélection du menu principal que l'on
souhaite modifier ;
❒en agissant sur les boutons
ou(par de
simples pressions), on peut choisir la nouvelle
configuration ;
❒une pression brève sur le bouton
permet de
mémoriser le réglage et en même temps de
retourner à la rubrique du menu principal
sélectionnée précédemment.
11
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
❒FEUX DE JOUR

Sélection d'une rubrique du menu principal avec
sous-menu :
❒par une pression brève sur le bouton
, on peut
visualiser la première rubrique du sous-menu ;
❒en appuyant sur les boutons
ou(par de
simples pressions), on peut faire défiler toutes
les rubriques du sous-menu ;
❒par une pression brève sur le bouton
, on peut
sélectionner la rubrique du sous-menu visualisée
et on accède au menu de réglage correspondant
❒en appuyant sur les boutons
ou(par de
simples pressions), on peut choisir le nouveau
réglage de cette rubrique du sous-menu ;
❒par une brève pression sur le bouton
, on peut
mémoriser le réglage et en même temps revenir
à la rubrique du sous-menu sélectionnée
précédemment.
RUBRIQUES DU MENU
Menu
Cette rubrique permet d'accéder au menu de
configuration. Appuyer sur le bouton
ou
pour sélectionner les différentes rubriques du
Menu. Pour revenir à la page-écran standard,
appuyer longuement sur le bouton
.
Éclairage (Réglage de l'éclairage intérieur
véhicule) (uniquement avec les feux de
position enclenchés)
Cette fonction permet de régler (sur 8 niveaux),
avec feux de position allumés, l’intensité
lumineuse du combiné de bord, des commandes
de l’autoradio et des commandes du climatiseur
automatique (pour les versions/marchés qui le
prévoient).
Pour régler l'intensité lumineuse, procéder comme
suit :
appuyer brièvement sur le bouton
, le niveau
précédemment réglé clignote à l'écran ;
appuyer sur le bouton
oupour régler le
niveau d'intensité lumineuse ;
appuyer brièvement sur le bouton
pour
retourner à la page-écran menu ou appuyer
longuement sur le bouton pour retourner à la
page-écran standard sans mémoriser.
12
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
;
