2015 Lancia Ypsilon Notice d'entretien (in French)

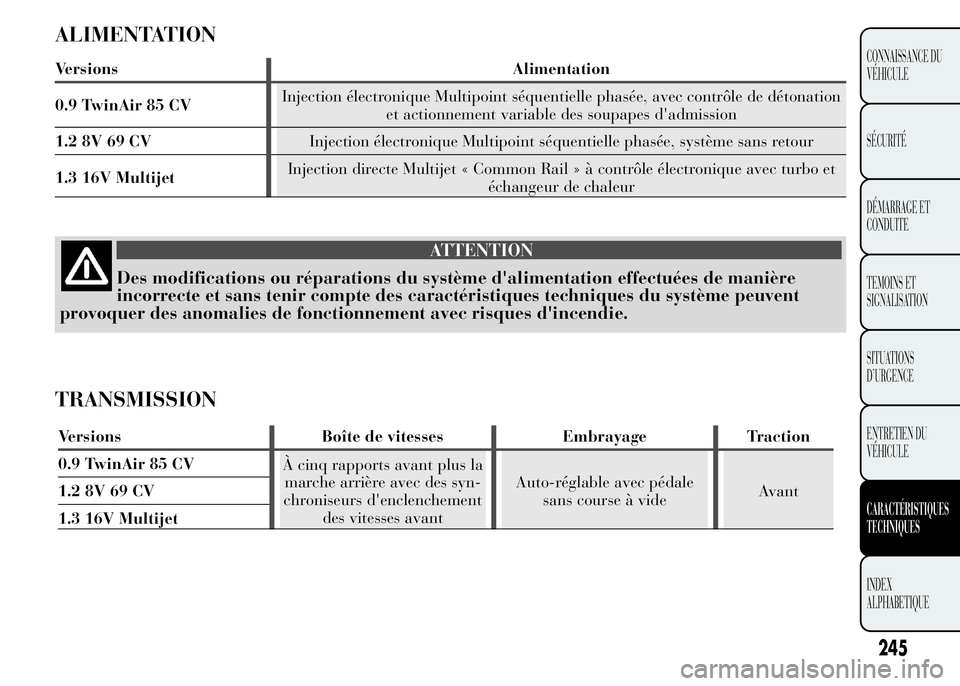

ALIMENTATION
Versions Alimentation
0.9 TwinAir 85 CVInjection électronique Multipoint séquentielle phasée, avec contrôle de détonation
et actionnement variable des soupapes d'admission
1.2 8V 69 CVInjection électronique Multipoint séquentielle phasée, système sans retour
1.3 16V MultijetInjection directe Multijet « Common Rail » à contrôle électronique avec turbo et
échangeur de chaleur
ATTENTION
Des modifications ou réparations du système d'alimentation effectuées de manière
incorrecte et sans tenir compte des caractéristiques techniques du système peuvent
provoquer des anomalies de fonctionnement avec risques d'incendie.
TRANSMISSION
Versions Boîte de vitesses Embrayage Traction
0.9 TwinAir 85 CV
À cinq rapports avant plus la
marche arrière avec des syn-
chroniseurs d'enclenchement
des vitesses avantAuto-réglable avec pédale
sans course à videAvant 1.2 8V 69 CV
1.3 16V Multijet
245
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

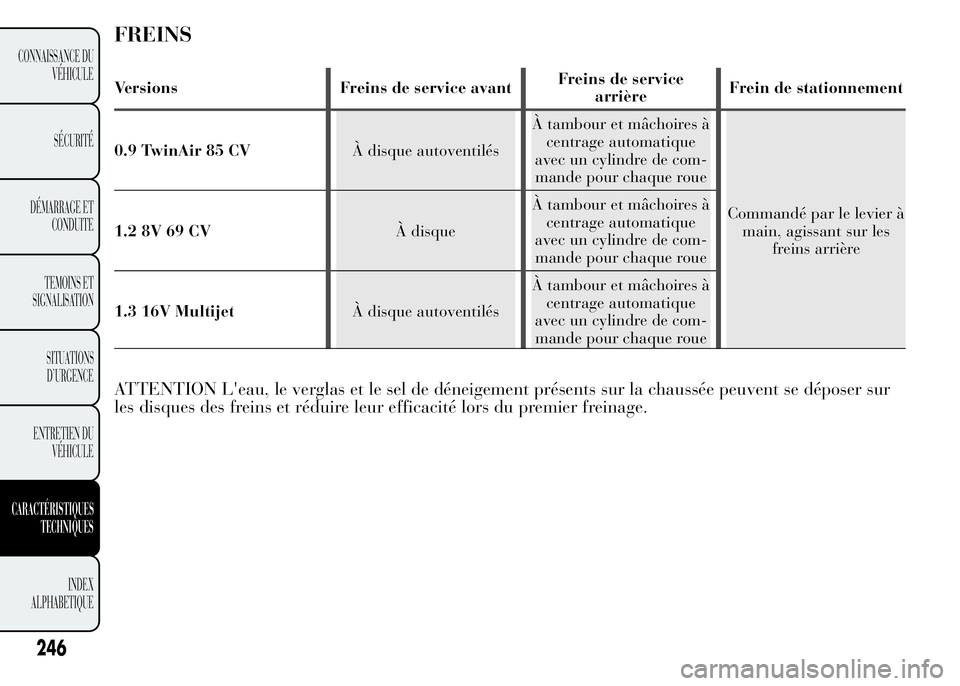

FREINS
Versions Freins de service avantFreins de service
arrièreFrein de stationnement
0.9 TwinAir 85 CVÀ disque autoventilésÀ tambour et mâchoires à
centrage automatique
avec un cylindre de com-
mande pour chaque roue
Commandé par le levier à
main, agissant sur les
freins arrière 1.2 8V 69 CVÀ disqueÀ tambour et mâchoires à
centrage automatique
avec un cylindre de com-
mande pour chaque roue
1.3 16V MultijetÀ disque autoventilésÀ tambour et mâchoires à
centrage automatique
avec un cylindre de com-
mande pour chaque roue
ATTENTION L'eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur
les disques des freins et réduire leur efficacité lors du premier freinage.
246
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

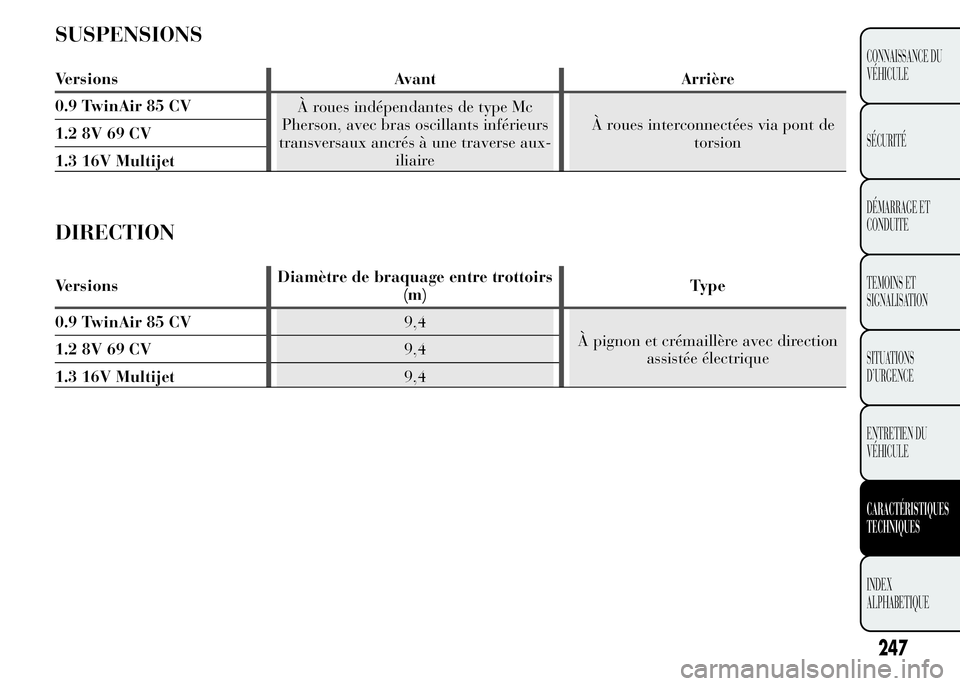

SUSPENSIONS
Versions Avant Arrière
0.9 TwinAir 85 CV
À roues indépendantes de type Mc
Pherson, avec bras oscillants inférieurs
transversaux ancrés à une traverse aux-
iliaireÀ roues interconnectées via pont de
1.2 8V 69 CV
1.3 16V Multijet
DIRECTION
VersionsDiamètre de braquage entre trottoirs
(m)Type
0.9 TwinAir 85 CV9,4
À pignon et crémaillère avec direction
assistée électrique 1.2 8V 69 CV9,4
1.3 16V Multijet9,4
247
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
torsion

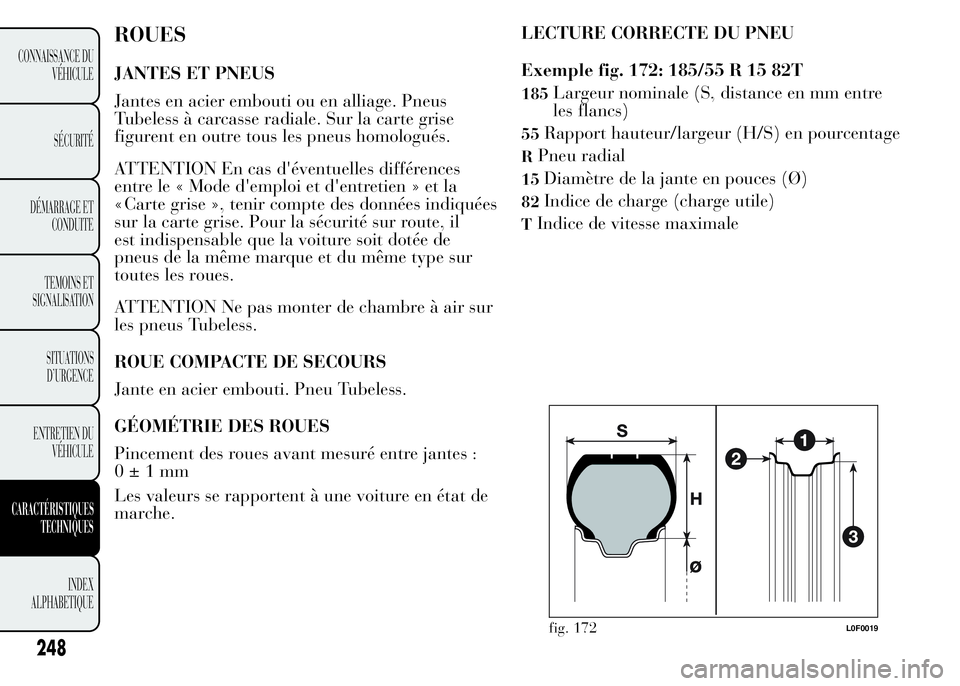

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus
Tubeless à carcasse radiale. Sur la carte grise
figurent en outre tous les pneus homologués.
ATTENTION En cas d'éventuelles différences
entre le « Mode d'emploi et d'entretien » et la
Carte grise », tenir compte des données indiquées
sur la carte grise. Pour la sécurité sur route, il
est indispensable que la voiture soit dotée de
pneus de la même marque et du même type sur
toutes les roues.
ATTENTION Ne pas monter de chambre à air sur
les pneus Tubeless.
ROUE COMPACTE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement des roues avant mesuré entre jantes :
0 ±1mm
Les valeurs se rapportent à une voiture en état de
marche.LECTURE CORRECTE DU PNEU
Exemple fig. 172: 185/55 R 15 82T
185Largeur nominale (S, distance en mm entre
les flancs)
55Rapport hauteur/largeur (H/S) en pourcentage
RPneu radial
15Diamètre de la jante en pouces (Ø)
82Indice de charge (charge utile)
TIndice de vitesse maximale
fig. 172L0F0019
248
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
«

Indice de vitesse maximale
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Indice de vitesse maximale pour les pneus
neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge (charge utile)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
LECTURE CORRECTE DE LA JANTE
Exemple fig. 172:6Jx15H2
6largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où s'appuie le
talon du pneu) (2).
15diamètre de calage en pouces (correspond à
celui du pneu qui doit être monté) (3 = Ø).
H2forme et nombre de « humps » (relief sur la
circonférence, qui maintient le talon du pneu
Tubeless sur la jante).
249
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

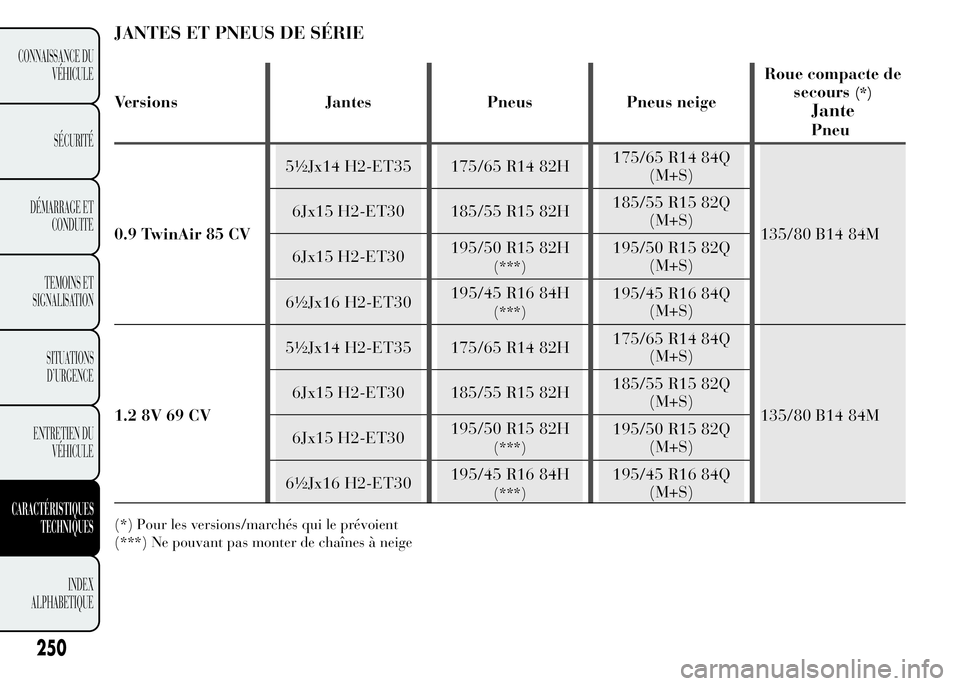

JANTES ET PNEUS DE SÉRIE
Versions Jantes Pneus Pneus neigeRoue compacte de
secours(*)
Jante
Pneu
0.9 TwinAir 85 CV5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 CV5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Pour les versions/marchés qui le prévoient
(***) Ne pouvant pas monter de chaînes à neige
250
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

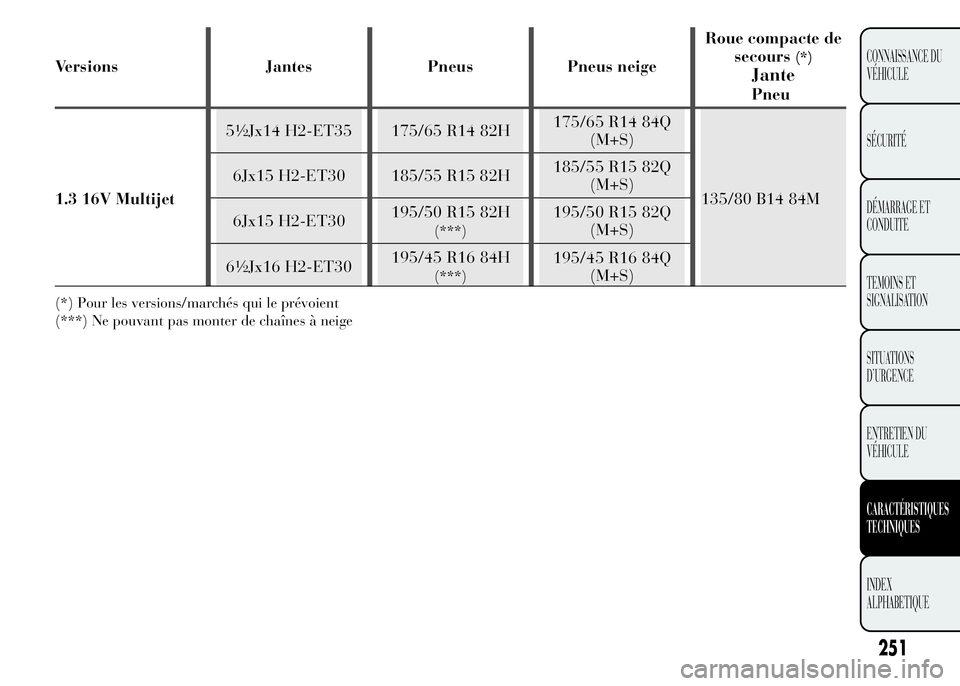

Versions Jantes Pneus Pneus neigeRoue compacte de
secours(*)
Jante
Pneu
1.3 16V Multijet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Pour les versions/marchés qui le prévoient
(***) Ne pouvant pas monter de chaînes à neige
251
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

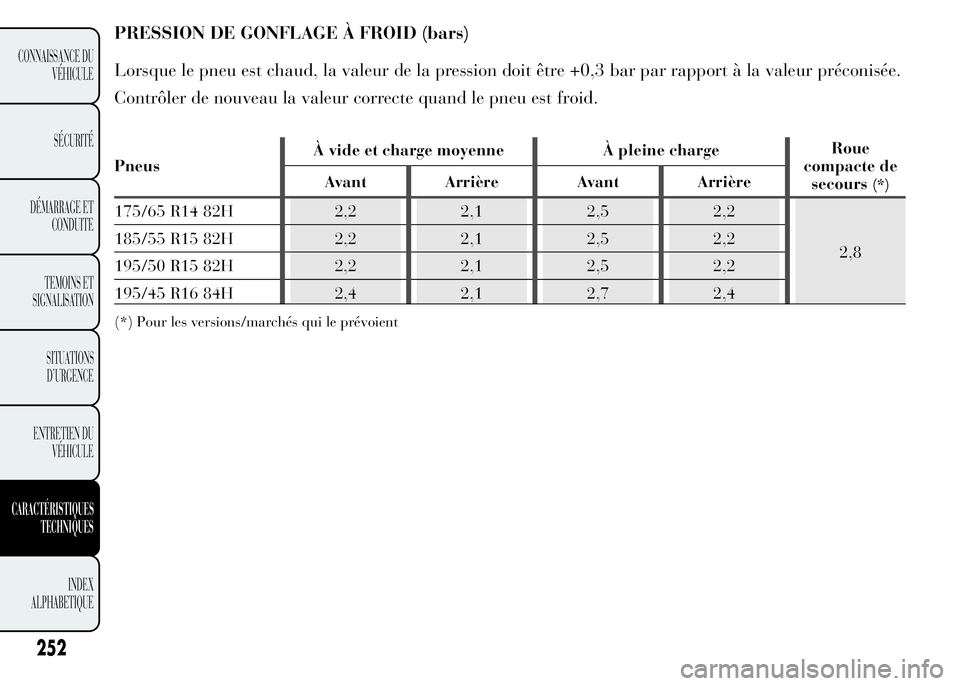

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être +0,3 bar par rapport à la valeur préconisée.
Contrôler de nouveau la valeur correcte quand le pneu est froid.
PneusÀ vide et charge moyenne À pleine chargeRoue
compacte de
secours
(*)Avant Arrière Avant Arrière
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Pour les versions/marchés qui le prévoient
