2015 Lancia Ypsilon Manual de Empleo y Cuidado (in Spanish)

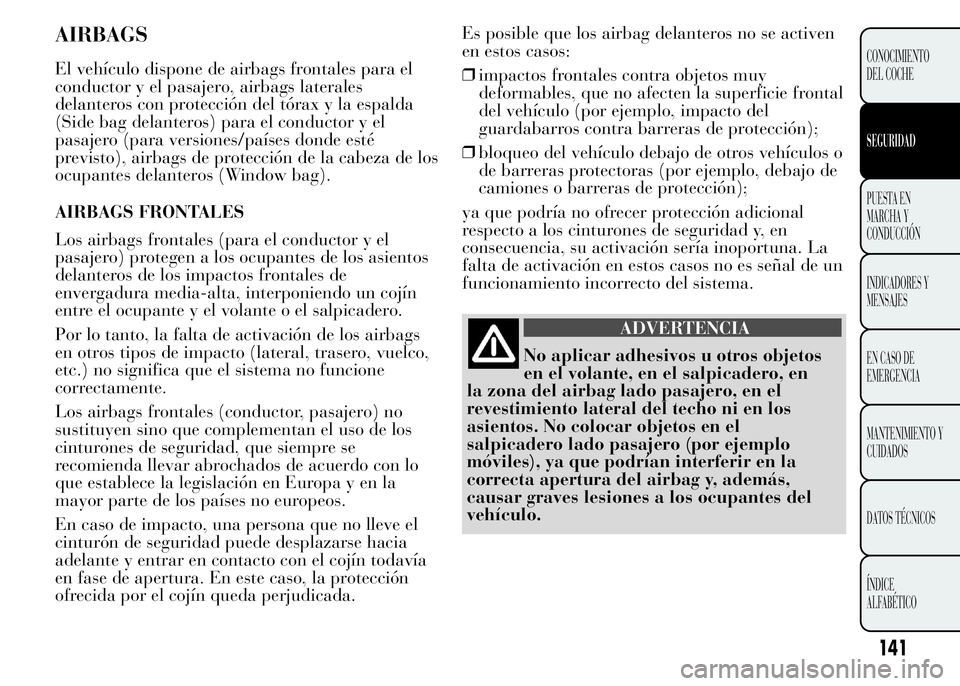

AIRBAGS
El vehículo dispone de airbags frontales para el
conductor y el pasajero, airbags laterales
delanteros con protección del tórax y la espalda
(Side bag delanteros) para el conductor y el
pasajero (para versiones/países donde esté
previsto), airbags de protección de la cabeza de los
ocupantes delanteros (Window bag).
AIRBAGS FRONTALES
Los airbags frontales (para el conductor y el
pasajero) protegen a los ocupantes de los asientos
delanteros de los impactos frontales de
envergadura media-alta, interponiendo un cojín
entre el ocupante y el volante o el salpicadero.
Por lo tanto, la falta de activación de los airbags
en otros tipos de impacto (lateral, trasero, vuelco,
etc.) no significa que el sistema no funcione
correctamente.
Los airbags frontales (conductor, pasajero) no
sustituyen sino que complementan el uso de los
cinturones de seguridad, que siempre se
recomienda llevar abrochados de acuerdo con lo
que establece la legislación en Europa y en la
mayor parte de los países no europeos.
En caso de impacto, una persona que no lleve el
cinturón de seguridad puede desplazarse hacia
adelante y entrar en contacto con el cojín todavía
en fase de apertura. En este caso, la protección
ofrecida por el cojín queda perjudicada.Es posible que los airbag delanteros no se activen
en estos casos:
❒impactos frontales contra objetos muy
deformables, que no afecten la superficie frontal
del vehículo (por ejemplo, impacto del
guardabarros contra barreras de protección);
❒bloqueo del vehículo debajo de otros vehículos o
de barreras protectoras (por ejemplo, debajo de
camiones o barreras de protección);
ya que podría no ofrecer protección adicional
respecto a los cinturones de seguridad y, en
consecuencia, su activación sería inoportuna. La
falta de activación en estos casos no es señal de un
funcionamiento incorrecto del sistema.
ADVERTENCIA
No aplicar adhesivos u otros objetos
en el volante, en el salpicadero, en
la zona del airbag lado pasajero, en el
revestimiento lateral del techo ni en los
asientos. No colocar objetos en el
salpicadero lado pasajero (por ejemplo
móviles), ya que podrían interferir en la
correcta apertura del airbag y, además,
causar graves lesiones a los ocupantes del
vehículo.
141
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

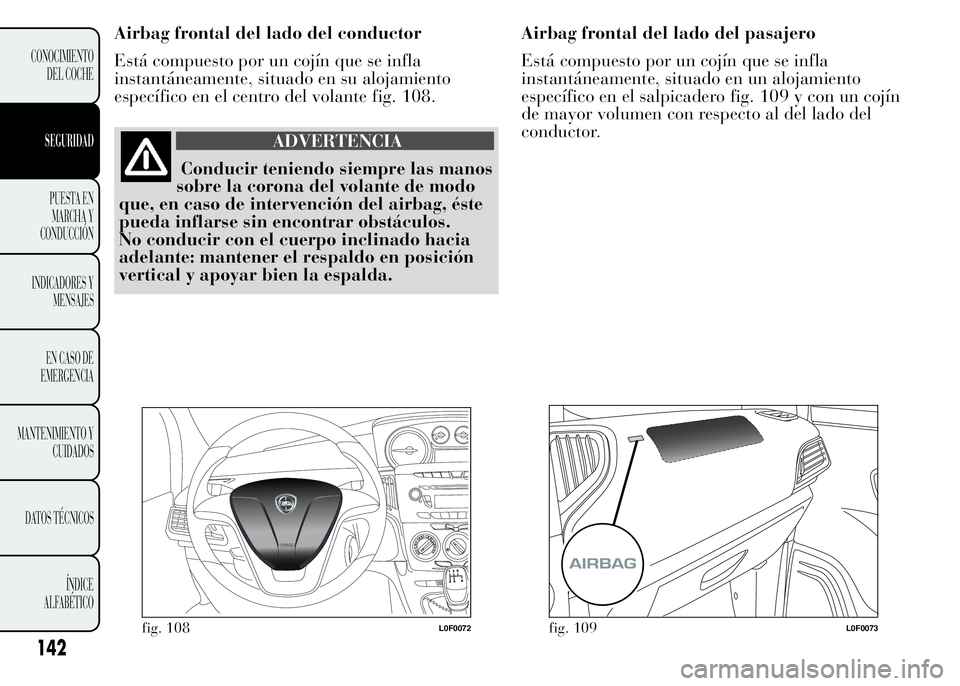

Airbag frontal del lado del conductor
Está compuesto por un cojín que se infla
instantáneamente, situado en su alojamiento
específico en el centro del volante fig. 108.
ADVERTENCIA
Conducir teniendo siempre las manos
sobre la corona del volante de modo
que, en caso de intervención del airbag, éste
pueda inflarse sin encontrar obstáculos.
No conducir con el cuerpo inclinado hacia
adelante: mantener el respaldo en posición
vertical y apoyar bien la espalda.Airbag frontal del lado del pasajero
Está compuesto por un cojín que se infla
instantáneamente, situado en un alojamiento
específico en el salpicadero fig. 109 y con un cojín
de mayor volumen con respecto al del lado del
conductor.
fig. 108L0F0072fig. 109L0F0073
142
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

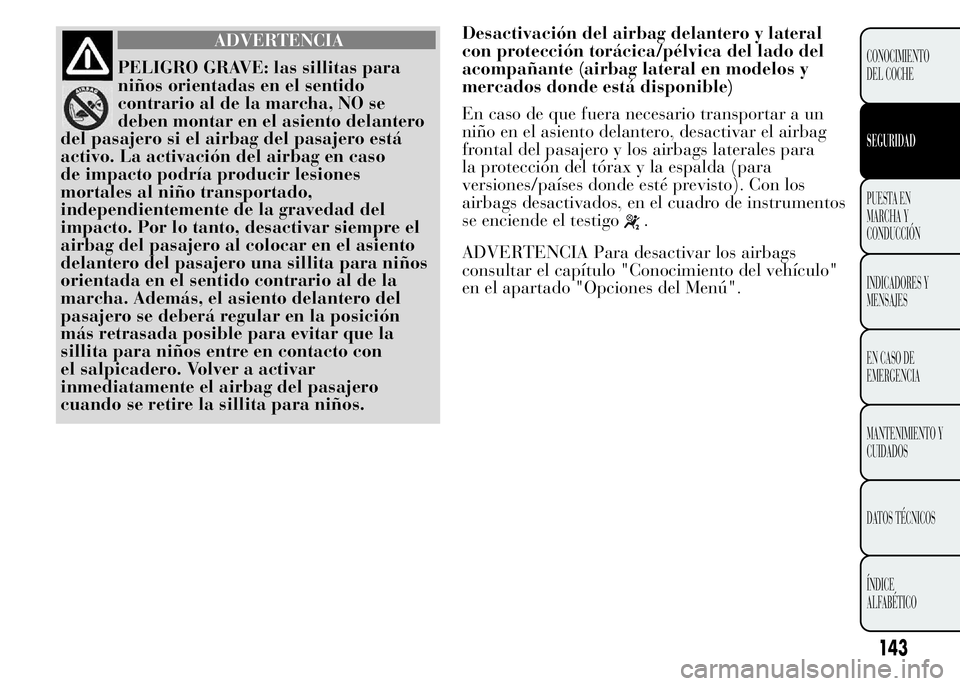

Desactivación del airbag delantero y lateral
con protección torácica/pélvica del lado del
acompañante (airbag lateral en modelos y
mercados donde está disponible)
En caso de que fuera necesario transportar a un
niño en el asiento delantero, desactivar el airbag
frontal del pasajero y los airbags laterales para
la protección del tórax y la espalda (para
versiones/países donde esté previsto). Con los
airbags desactivados, en el cuadro de instrumentos
se enciende el testigo
.
ADVERTENCIA Para desactivar los airbags
consultar el capítulo "Conocimiento del vehículo"
en el apartado "Opciones del Menú".
143
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
ADVERTENCIA
PELIGRO GRAVE: las sillitas para
niños orientadas en el sentido
contrario al de la marcha, NO se
deben montar en el asiento delantero
del pasajero si el airbag del pasajero está
activo. La activación del airbag en caso
de impacto podría producir lesiones
mortales al niño transportado,
independientemente de la gravedad del
impacto. Por lo tanto, desactivar siempre el
airbag del pasajero al colocar en el asiento
delantero del pasajero una sillita para niños
orientada en el sentido contrario al de la
marcha. Además, el asiento delantero del
pasajero se deberá regular en la posición
más retrasada posible para evitar que la
sillita para niños entre en contacto con
el salpicadero. Volver a activar
inmediatamente el airbag del pasajero
cuando se retire la sillita para niños.

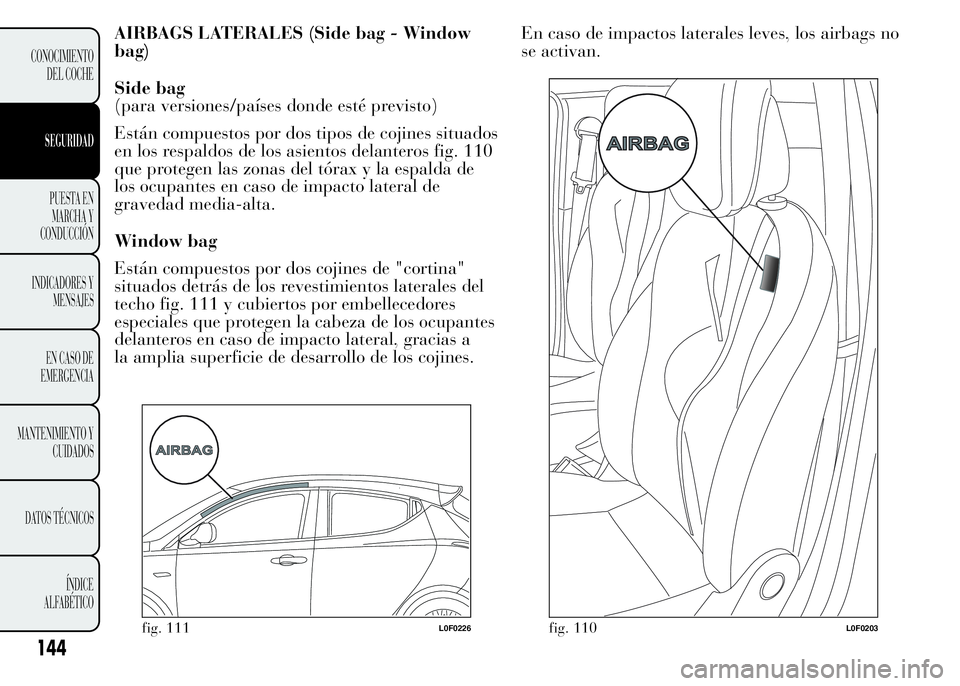

AIRBAGS LATERALES (Side bag - Window
bag)
Side bag
(para versiones/países donde esté previsto)
Están compuestos por dos tipos de cojines situados
en los respaldos de los asientos delanteros fig. 110
que protegen las zonas del tórax y la espalda de
los ocupantes en caso de impacto lateral de
gravedad media-alta.
Window bag
Están compuestos por dos cojines de "cortina"
situados detrás de los revestimientos laterales del
techo fig. 111 y cubiertos por embellecedores
especiales que protegen la cabeza de los ocupantes
delanteros en caso de impacto lateral, gracias a
la amplia superficie de desarrollo de los cojines.En caso de impactos laterales leves, los airbags no
se activan.
fig. 111L0F0226fig. 110L0F0203
144
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

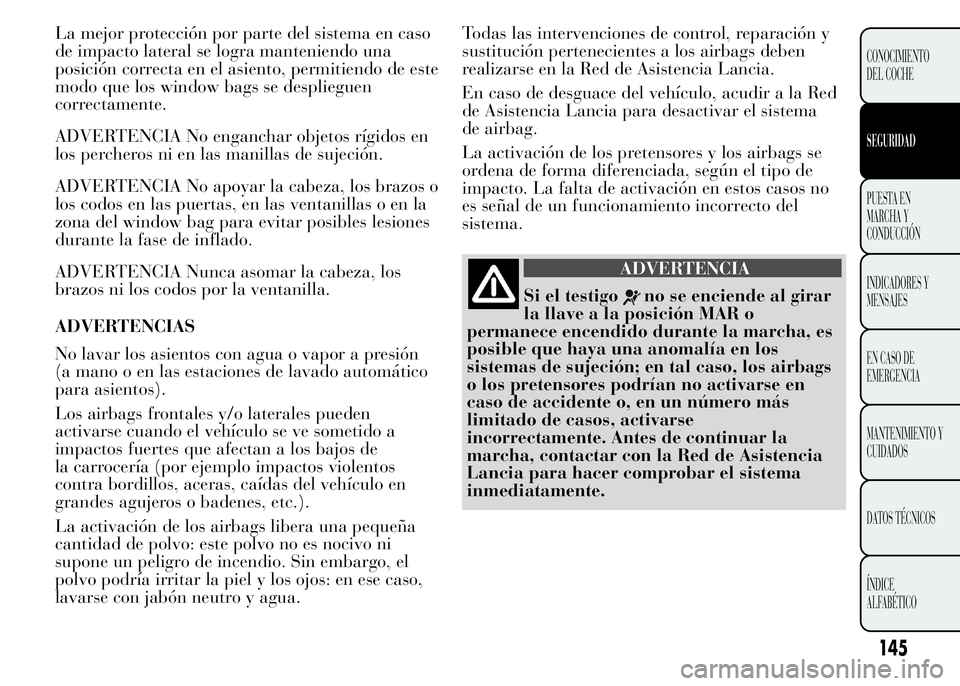

La mejor protección por parte del sistema en caso
de impacto lateral se logra manteniendo una
posición correcta en el asiento, permitiendo de este
modo que los window bags se desplieguen
correctamente.
ADVERTENCIA No enganchar objetos rígidos en
los percheros ni en las manillas de sujeción.
ADVERTENCIA No apoyar la cabeza, los brazos o
los codos en las puertas, en las ventanillas o en la
zona del window bag para evitar posibles lesiones
durante la fase de inflado.
ADVERTENCIA Nunca asomar la cabeza, los
brazos ni los codos por la ventanilla.
ADVERTENCIAS
No lavar los asientos con agua o vapor a presión
(a mano o en las estaciones de lavado automático
para asientos).
Los airbags frontales y/o laterales pueden
activarse cuando el vehículo se ve sometido a
impactos fuertes que afectan a los bajos de
la carrocería (por ejemplo impactos violentos
contra bordillos, aceras, caídas del vehículo en
grandes agujeros o badenes, etc.).
La activación de los airbags libera una pequeña
cantidad de polvo: este polvo no es nocivo ni
supone un peligro de incendio. Sin embargo, el
polvo podría irritar la piel y los ojos: en ese caso,
lavarse con jabón neutro y agua.Todas las intervenciones de control, reparación y
sustitución pertenecientes a los airbags deben
realizarse en la Red de Asistencia Lancia.
En caso de desguace del vehículo, acudir a la Red
de Asistencia Lancia para desactivar el sistema
de airbag.
La activación de los pretensores y los airbags se
ordena de forma diferenciada, según el tipo de
impacto. La falta de activación en estos casos no
es señal de un funcionamiento incorrecto del
sistema.
ADVERTENCIA
Si el testigono se enciende al girar
la llave a la posición MAR o
permanece encendido durante la marcha, es
posible que haya una anomalía en los
sistemas de sujeción; en tal caso, los airbags
o los pretensores podrían no activarse en
caso de accidente o, en un número más
limitado de casos, activarse
incorrectamente. Antes de continuar la
marcha, contactar con la Red de Asistencia
Lancia para hacer comprobar el sistema
inmediatamente.
145
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

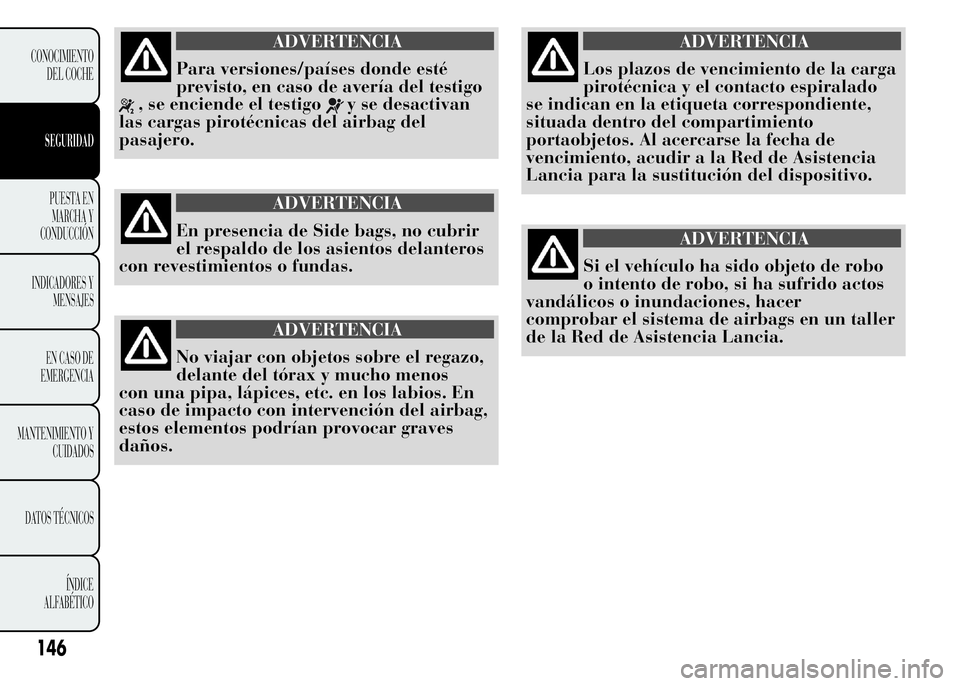

ADVERTENCIA
Para versiones/países donde esté
previsto, en caso de avería del testigo
, se enciende el testigoy se desactivan
las cargas pirotécnicas del airbag del
pasajero.
ADVERTENCIA
En presencia de Side bags, no cubrir
el respaldo de los asientos delanteros
con revestimientos o fundas.
ADVERTENCIA
No viajar con objetos sobre el regazo,
delante del tórax y mucho menos
con una pipa, lápices, etc. en los labios. En
caso de impacto con intervención del airbag,
estos elementos podrían provocar graves
daños.
ADVERTENCIA
Los plazos de vencimiento de la carga
pirotécnica y el contacto espiralado
se indican en la etiqueta correspondiente,
situada dentro del compartimiento
portaobjetos. Al acercarse la fecha de
vencimiento, acudir a la Red de Asistencia
Lancia para la sustitución del dispositivo.
ADVERTENCIA
Si el vehículo ha sido objeto de robo
o intento de robo, si ha sufrido actos
vandálicos o inundaciones, hacer
comprobar el sistema de airbags en un taller
de la Red de Asistencia Lancia.
146
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

ADVERTENCIA
Con la llave de contacto en posición
MAR, aunque el motor esté apagado,
los airbags pueden activarse aunque el
vehículo esté parado si éste es golpeado por
otro vehículo. Por consiguiente, aunque el
vehículo esté detenido, nunca debe haber
niños en los asientos delanteros. Por otro
lado, se recuerda que si la llave está en
posición STOP, ningún dispositivo de
seguridad (airbags o pretensores) se activa
como consecuencia de un impacto; por lo
tanto, la no activación de dichos dispositivos
en estos casos no puede considerarse un
funcionamiento incorrecto del sistema.
ADVERTENCIA
Al girar la llave de contacto a la
posición MAR, el testigo
(con el
airbag frontal lado pasajero activado) se
enciende durante unos segundos, para
recordar que el airbag del lado del pasajero
se activará en caso de impacto, después
deberá apagarse.
ADVERTENCIA
El testigoque parpadea indica la
presencia de una avería en el testigo
. En este caso, para versiones/países
donde esté previsto, se desactivan las cargas
pirotécnicas del airbag del pasajero.
ADVERTENCIA
La intervención del airbag frontal
está prevista para impactos de mayor
entidad respecto a la intervención de los
pretensores. Por lo tanto, es normal que, en
impactos comprendidos en el intervalo entre
los dos umbrales de activación entren en
funcionamiento sólo los pretensores.
ADVERTENCIA
Los airbags no sustituyen los
cinturones de seguridad, sino que
aumentan su eficacia. Asimismo, dado que
los airbags frontales no intervienen en caso
de impactos frontales a baja velocidad,
impactos laterales, impactos traseros
o vuelcos, los ocupantes están protegidos,
además de los airbags laterales, por los
cinturones de seguridad, que siempre deben
estar abrochados.
147
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

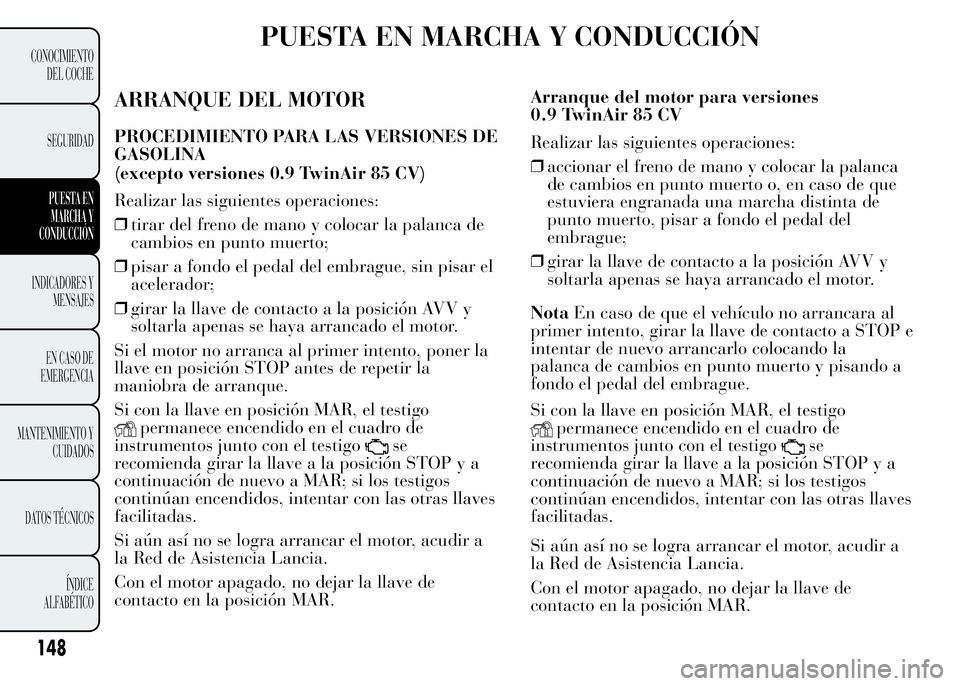

PUESTA EN MARCHA Y CONDUCCIÓN
ARRANQUE DEL MOTOR
PROCEDIMIENTO PARA LAS VERSIONES DE
GASOLINA
Realizar las siguientes operaciones:
❒tirar del freno de mano y colocar la palanca de
cambios en punto muerto;
❒pisar a fondo el pedal del embrague, sin pisar el
acelerador;
❒girar la llave de contacto a la posición AVV y
soltarla apenas se haya arrancado el motor.
Si el motor no arranca al primer intento, poner la
llave en posición STOP antes de repetir la
maniobra de arranque.
Si con la llave en posición MAR, el testigo
permanece encendido en el cuadro de
instrumentos junto con el testigo
se
recomienda girar la llave a la posición STOP y a
continuación de nuevo a MAR; si los testigos
continúan encendidos, intentar con las otras llaves
facilitadas.
Si aún así no se logra arrancar el motor, acudir a
la Red de Asistencia Lancia.
Con el motor apagado, no dejar la llave de
contacto en la posición MAR.
148
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
(excepto versiones 0.9 TwinAir 85 CV)Arranque del motor para versiones
TwinAir 85 CV
Realizar las siguientes operaciones:
❒accionar el freno de mano y colocar la palanca
de cambios en punto muerto o, en caso de que
estuviera engranada una marcha distinta de
punto muerto, pisar a fondo el pedal del
embrague;
❒girar la llave de contacto a la posición AVV y
soltarla apenas se haya arrancado el motor.
NotaEn caso de que el vehículo no arrancara al
primer intento, girar la llave de contacto a STOP e
intentar de nuevo arrancarlo colocando la
palanca de cambios en punto muerto y pisando a
fondo el pedal del embrague.
Si aún así no se logra arrancar el motor, acudir a
la Red de Asistencia Lancia.
Con el motor apagado, no dejar la llave de
contacto en la posición MAR. 0.9
Si con la llave en posición MAR, el testigo
permanece encendido en el cuadro de
instrumentos junto con el testigo
se
recomienda girar la llave a la posición STOP y a
continuación de nuevo a MAR; si los testigos
continúan encendidos, intentar con las otras llaves
facilitadas.
