2015 Lancia Ypsilon Manual de Empleo y Cuidado (in Spanish)

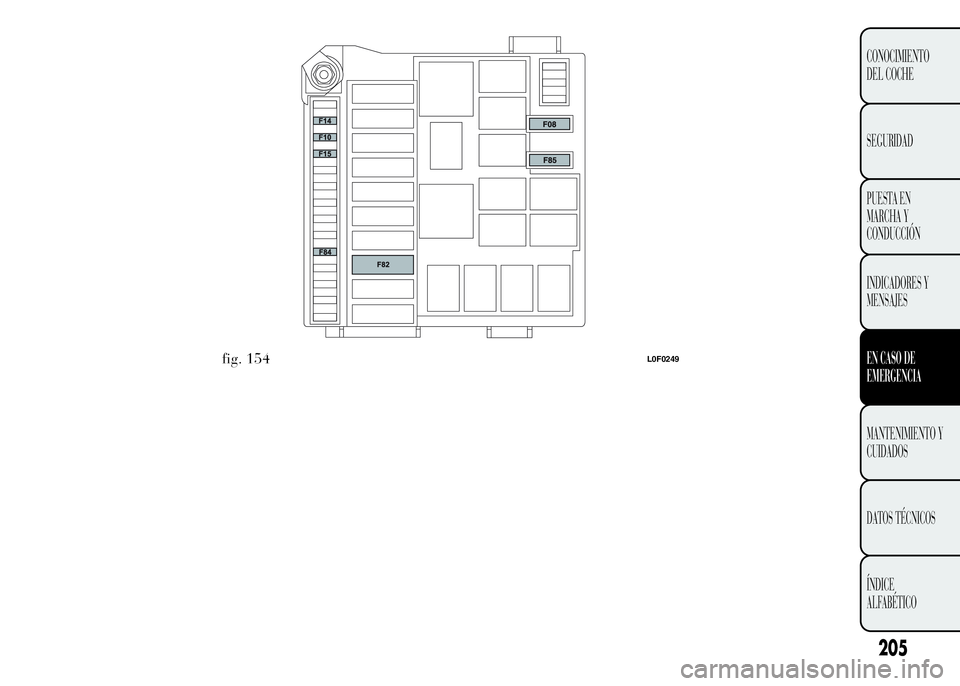

fig. 154L0F0249
205
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

fig. 155L0F0248
206
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

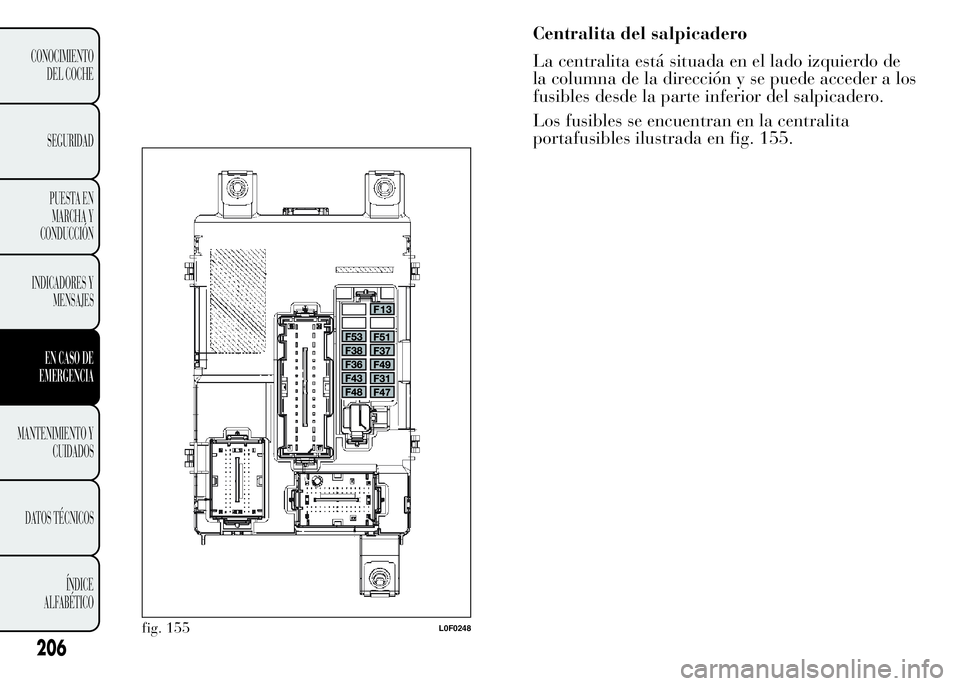

Centralita del salpicadero
La centralita está situada en el lado izquierdo de
la columna de la dirección y se puede acceder a los
fusibles desde la parte inferior del salpicadero.
Los fusibles se encuentran en la centralita
portafusibles ilustrada en fig. 155.

Los fusibles se encuentran en la centralita
portafusibles ilustrada en fig. 157.
fig. 157L0F0212
207
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

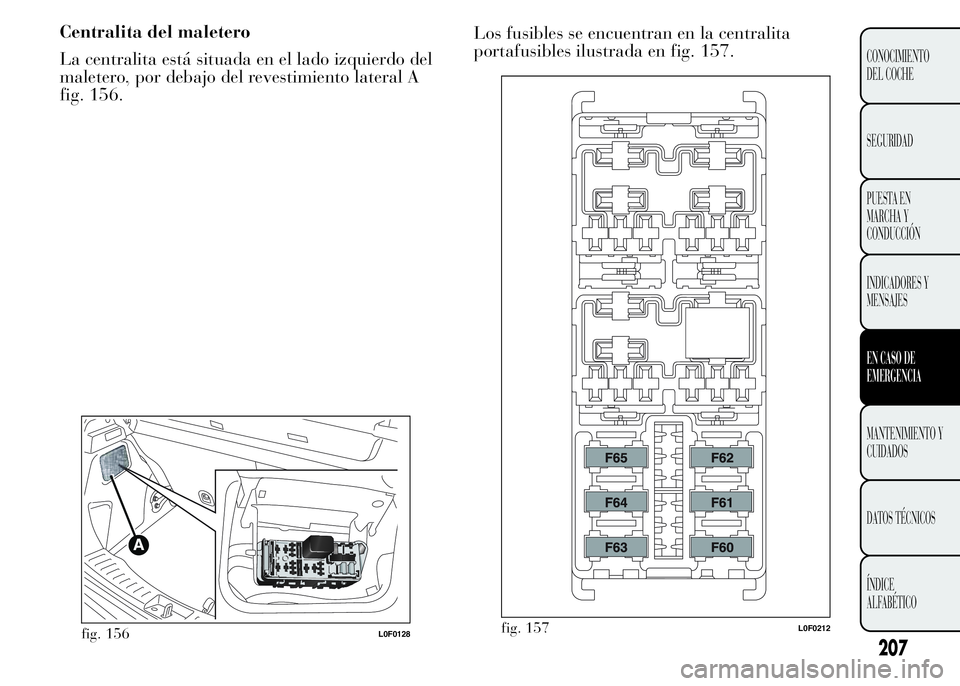

Centralita del maletero
La centralita está situada en el lado izquierdo del
maletero, por debajo del revestimiento lateral A
fig. 156.
fig. 156L0F0128

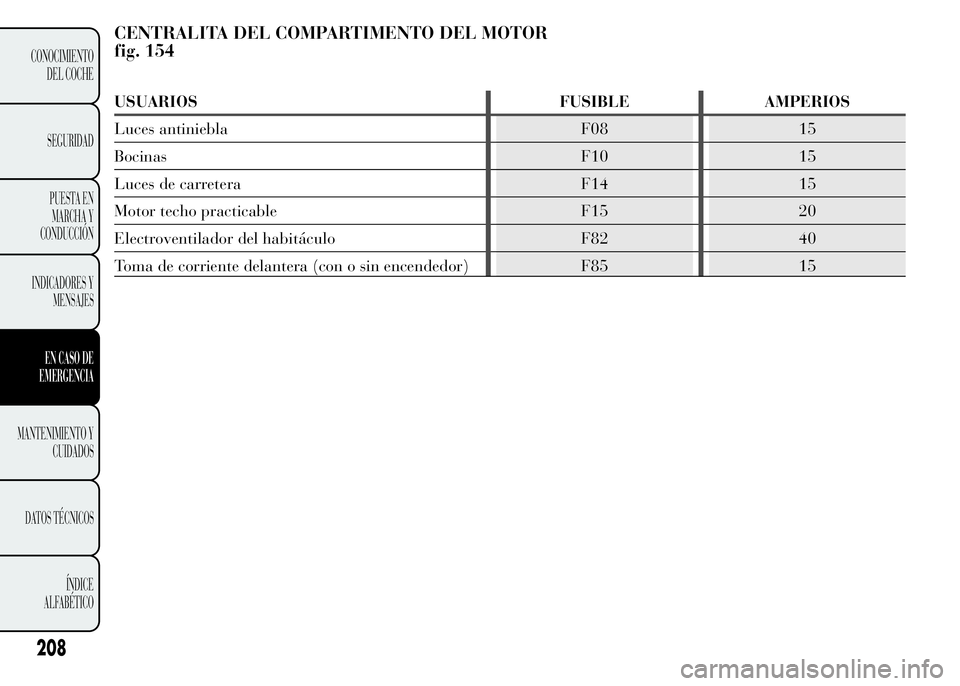

CENTRALITA DEL COMPARTIMENTO DEL MOTOR
fig. 154
USUARIOS FUSIBLE AMPERIOS
Luces antiniebla F08 15
Bocinas F10 15
Luces de carretera F14 15
Motor techo practicable F15 20
Electroventilador del habitáculo F82 40
Toma de corriente delantera (con o sin encendedor) F85 15
208
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

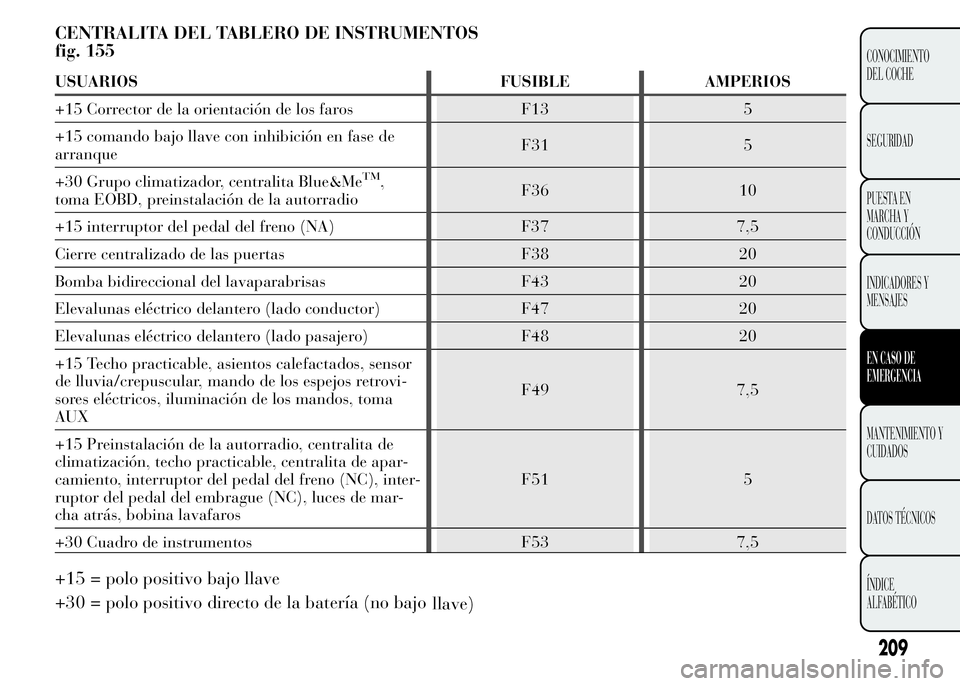

CENTRALITA DEL TABLERO DE INSTRUMENTOS
fig. 155
USUARIOS FUSIBLE AMPERIOS
+15 Corrector de la orientación de los faros F13 5
+15 comando bajo llave con inhibición en fase de
arranqueF31 5
+30 Grupo climatizador, centralita Blue&Me
TM,
toma EOBD, preinstalación de la autorradioF36 10
+15 interruptor del pedal del freno (NA) F37 7,5
Cierre centralizado de las puertas F38 20
Bomba bidireccional del lavaparabrisas F43 20
Elevalunas eléctrico delantero (lado conductor) F47 20
Elevalunas eléctrico delantero (lado pasajero) F48 20
+15 Techo practicable, asientos calefactados, sensor
de lluvia/crepuscular, mando de los espejos retrovi-
sores eléctricos, iluminación de los mandos, toma
AUXF49 7,5
+15 Preinstalación de la autorradio, centralita de
climatización, techo practicable, centralita de apar-
camiento, interruptor del pedal del freno (NC), inter-
ruptor del pedal del embrague (NC), luces de mar-
cha atrás, bobina lavafarosF51 5
+30 Cuadro de instrumentos F53 7,5
+15 = polo positivo bajo llave
+30 = polo positivo directo de la batería (no bajo
llave)
209
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

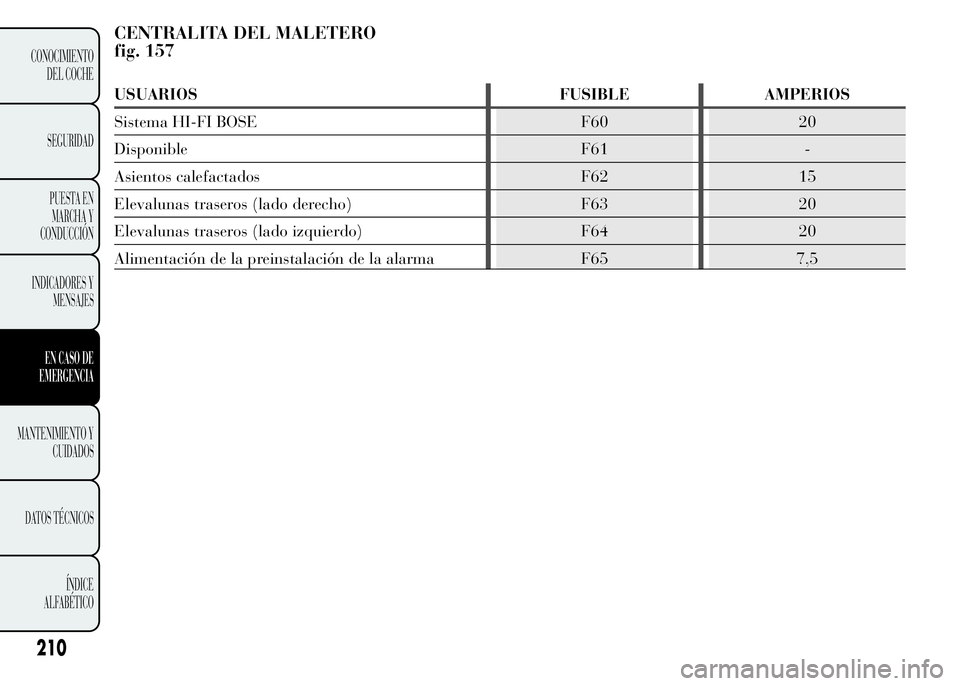

CENTRALITA DEL MALETERO
fig. 157
USUARIOS FUSIBLE AMPERIOS
Sistema HI-FI BOSE F60 20
Disponible F61 -
Asientos calefactados F62 15
Elevalunas traseros (lado derecho) F63 20
Elevalunas traseros (lado izquierdo) F64 20
Alimentación de la preinstalación de la alarma F65 7,5
210
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

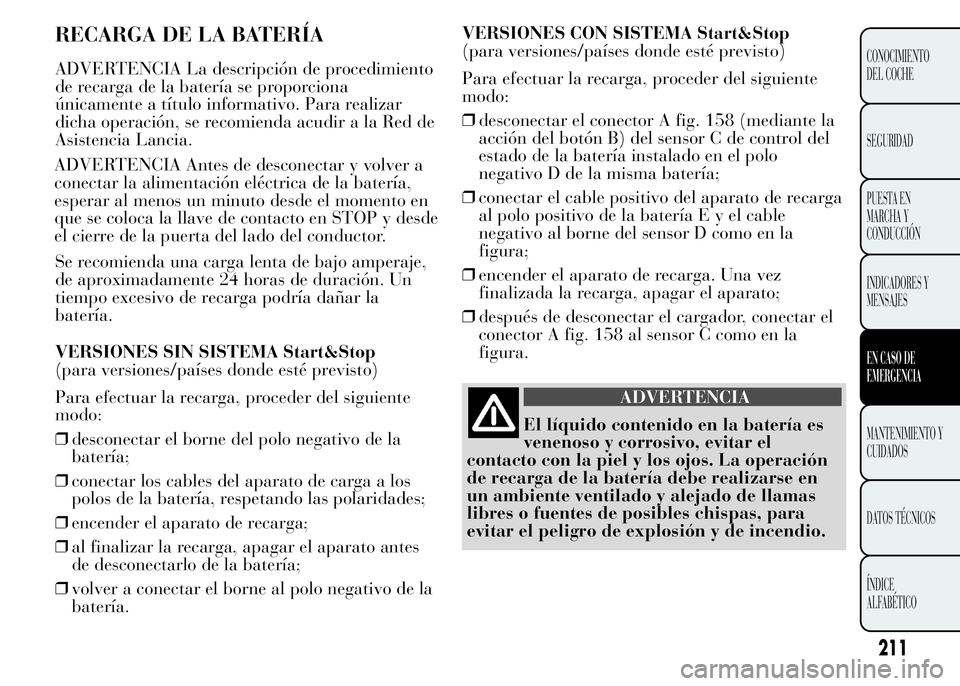

RECARGA DE LA BATERÍA
ADVERTENCIA La descripción de procedimiento
de recarga de la batería se proporciona
únicamente a título informativo. Para realizar
dicha operación, se recomienda acudir a la Red de
Asistencia Lancia.
Se recomienda una carga lenta de bajo amperaje,
de aproximadamente 24 horas de duración. Un
tiempo excesivo de recarga podría dañar la
batería.
VERSIONES SIN SISTEMA Start&Stop
(para versiones/países donde esté previsto)
Para efectuar la recarga, proceder del siguiente
modo:
❒desconectar el borne del polo negativo de la
batería;
❒conectar los cables del aparato de carga a los
polos de la batería, respetando las polaridades;
❒encender el aparato de recarga;
❒al finalizar la recarga, apagar el aparato antes
de desconectarlo de la batería;
❒volver a conectar el borne al polo negativo de la
batería.VERSIONES CON SISTEMA Start&Stop
(para versiones/países donde esté previsto)
Para efectuar la recarga, proceder del siguiente
modo:

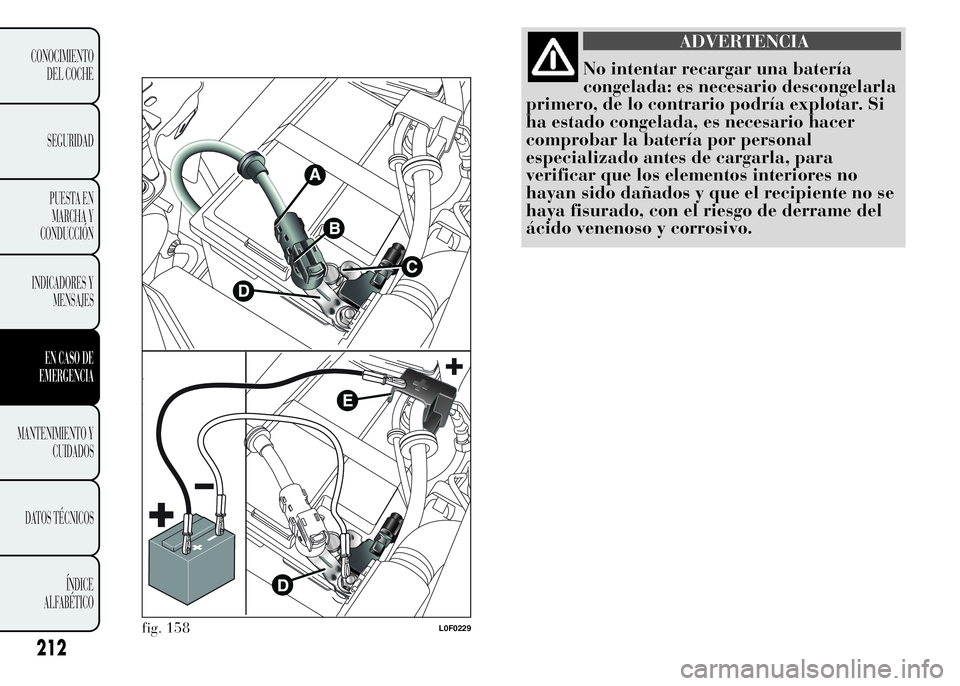

❒desconectar el conector A fig. 158 (mediante la
acción del botón B) del sensor C de control del
estado de la batería instalado en el polo
negativo D de la misma batería;
❒conectar el cable positivo del aparato de recarga
al polo positivo de la bateríaEyelcable
negativo al borne del sensor D como en la
figura;
❒encender el aparato de recarga. Una vez
finalizada la recarga, apagar el aparato;
❒después de desconectar el cargador, conectar el
conector A fig. 158 al sensor C como en la
figura.
ADVERTENCIA
El líquido contenido en la batería es
venenoso y corrosivo, evitar el
contacto con la piel y los ojos. La operación
de recarga de la batería debe realizarse en
un ambiente ventilado y alejado de llamas
libres o fuentes de posibles chispas, para
evitar el peligro de explosión y de incendio.
211
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
ADVERTENCIA Antes de desconectar y volver a
conectar la alimentación eléctrica de la batería,
esperar al menos un minuto desde el momento en
que se coloca la llave de contacto en STOP y desde
el cierre de la puerta del lado del conductor.

ADVERTENCIA
No intentar recargar una batería
congelada: es necesario descongelarla
primero, de lo contrario podría explotar. Si
ha estado congelada, es necesario hacer
comprobar la batería por personal
especializado antes de cargarla, para
verificar que los elementos interiores no
hayan sido dañados y que el recipiente no se
haya fisurado, con el riesgo de derrame del
ácido venenoso y corrosivo.
fig. 158L0F0229
