2015 Lancia Delta Libretto Uso Manutenzione (in Italian)

5

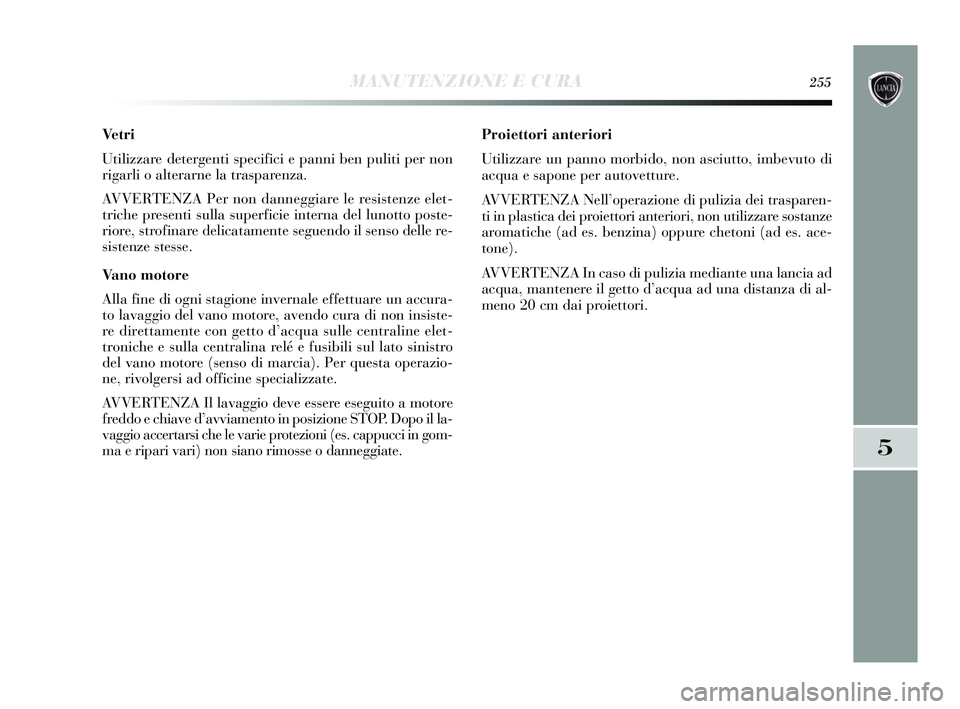

MANUTENZIONE E CURA255
Vetri
Utilizzare detergenti specifici e panni ben puliti per non
rigarli o alterarne la trasparenza.
AVVERTENZA Per non danneggiare le resistenze elet-
triche presenti sulla superficie interna del lunotto poste-
riore, strofinare delicatamente seguendo il senso delle re-
sistenze stesse.
Vano motore
Alla fine di ogni stagione invernale effettuare un accura-
to lavaggio del vano motore, avendo cura di non insiste-
re direttamente con getto d’acqua sulle centraline elet-
troniche e sulla centralina relé e fusibili sul lato sinistro
del vano motore (senso di marcia). Per questa operazio-
ne, rivolgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere eseguito a motore
freddo e chiave d’avviamento in posizione STOP. Dopo il la-
vaggio accertarsi che le varie protezioni (es. cappucci in gom-
ma e ripari vari) non siano rimosse o danneggiate. Proiettori anteriori
Utilizzare un panno morbido, non asciutto, imbevuto di
acqua e sapone per autovetture.
AVVERTENZA Nell’operazione di pulizia dei trasparen-
ti in plastica dei proiettori anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure chetoni (ad es. ace-
tone).
AVVERTENZA In caso di pulizia mediante una lancia ad
acqua, mantenere il getto d’acqua ad una distanza di al-
meno 20 cm dai proiettori.
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 255

256MANUTENZIONE E CURA
INTERNI
Periodicamente verificare che non siano presenti ristagni
d’acqua sotto i tappeti (dovuti al gocciolio di scarpe, om-
brelli, ecc.) che potrebbero causare l’ossidazione della la-
miera.
Non utilizzare mai prodotti infiammabili co-
me etere di petrolio o benzina rettificata per
la pulizia delle parti interne vettura. Le ca-
riche elettrostatiche che vengono a generarsi per
strofinio durante l’operazione di pulitura, potreb-
bero essere causa di incendio.
Non tenere bombolette aerosol in vettura: pe-
ricolo di scoppio. Le bombolette aerosol non
devono essere esposte ad una temperatura su-
periore a 50° C. All’interno della vettura esposta
al sole, la temperatura può superare abbondante-
mente tale valore.
SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola morbida o mediante
un aspirapolvere. Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumidita in una solu-
zione di acqua e detergente neutro.
PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia delle plastiche
interne con un panno inumidito in una soluzione di acqua
e detergente neutro non abrasivo. Per la rimozione di mac-
chie grasse o resistenti, utilizzare prodotti specifici per la
pulizia di plastiche, privi di solventi e studiati per non
alterare l’aspetto ed il colore dei componenti.
AVVERTENZA Non utilizzare alcool, benzine e loro de-
rivati per la pulizia del trasparente del quadro strumen-
ti.
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 256

6

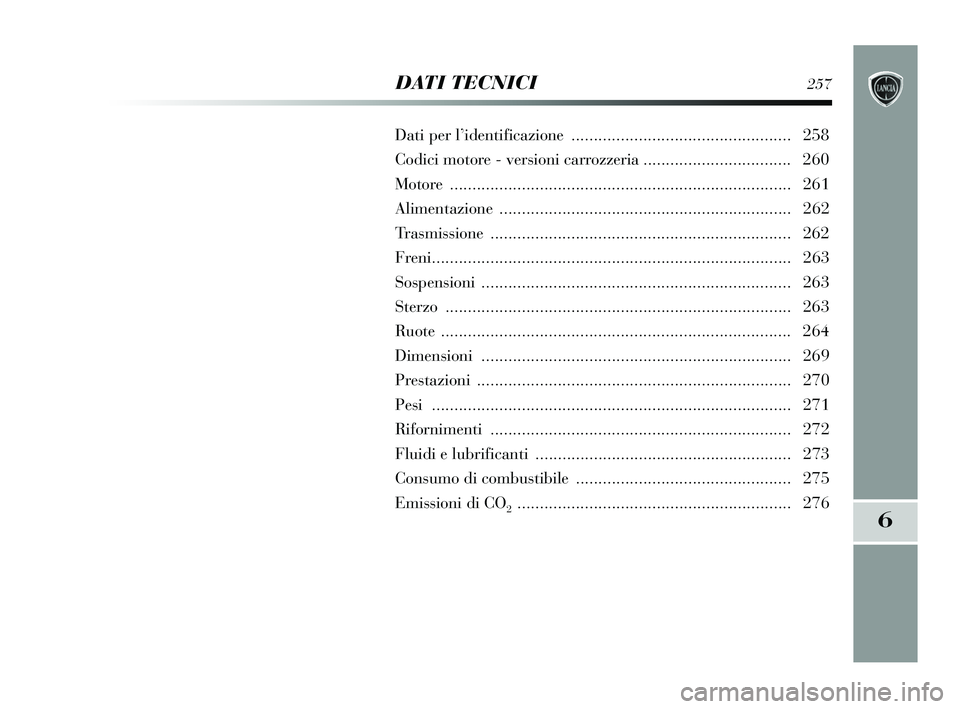

DATI TECNICI257
Dati per l’identificazione ................................................. 258
Codici motore - versioni carrozzeria ................................. 260
Motore .......................................................................\
..... 261
Alimentazione ................................................................. 262
Trasmissione ................................................................... 262
Freni ........................................................................\
........ 263
Sospensioni ..................................................................... 263
Sterzo .......................................................................\
...... 263
Ruote ........................................................................\
...... 264
Dimensioni ..................................................................... 269
Prestazioni ...................................................................... 270
Pesi .......................................................................\
......... 271
Rifornime nti ................................................................... 272
Fluidi e lubrificanti ......................................................... 273
Consumo di combust ibile ................................................ 275
Emissioni di CO
2............................................................. 276
257-280 Delta I 1ed 26/08/13 10.01 Pagina 257

258DATI TECNICI

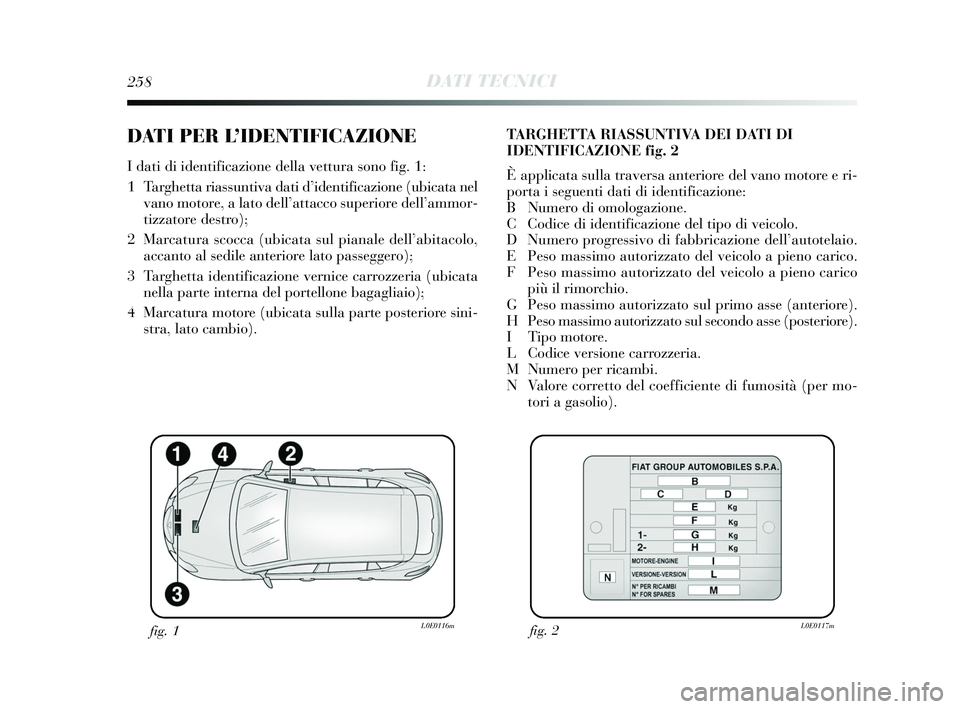

DATI PER L’IDENTIFICAZIONE
I dati di identificazione della vettura sono fig. 1:
1 Targhetta riassuntiva dati d’identificazione (ubicata nelvano motore, a lato dell’attacco superiore dell’ammor-
tizzatore destro);
2 Marcatura scocca (ubicata sul pianale dell’abitacolo, accanto al sedile anteriore lato passeggero);
3 Targhetta identificazione vernice carrozzeria (ubicata nella parte interna del portellone bagagliaio);
4 Marcatura motore (ubicata sulla parte posteriore sini- stra, lato cambio). TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE fig. 2
È applicata sulla traversa anteriore del vano motore e ri-
porta i seguenti dati di identificazione:
B Numero di omologazione.
C Codice di identificazione del tipo di veicolo.
D Numero progressivo di fabbricazione dell’autotelaio.
E Peso massimo autorizzato del veicolo a pieno carico.
F Peso massimo autorizzato del veicolo a pieno carico
più il rimorchio.
G Peso massimo autorizzato sul primo asse (anteriore).
H Peso massimo autorizzato sul secondo asse (posteriore).
I Tipo motore.
L Codice versione carrozzeria.
M Numero per ricambi.
N Valore corretto del coefficiente di fumosità (per mo- tori a gasolio).
fig. 1L0E0116mfig. 2L0E0117m
257-280 Delta I 1ed 26/08/13 10.01 Pagina 258

DATI TECNICI259
6

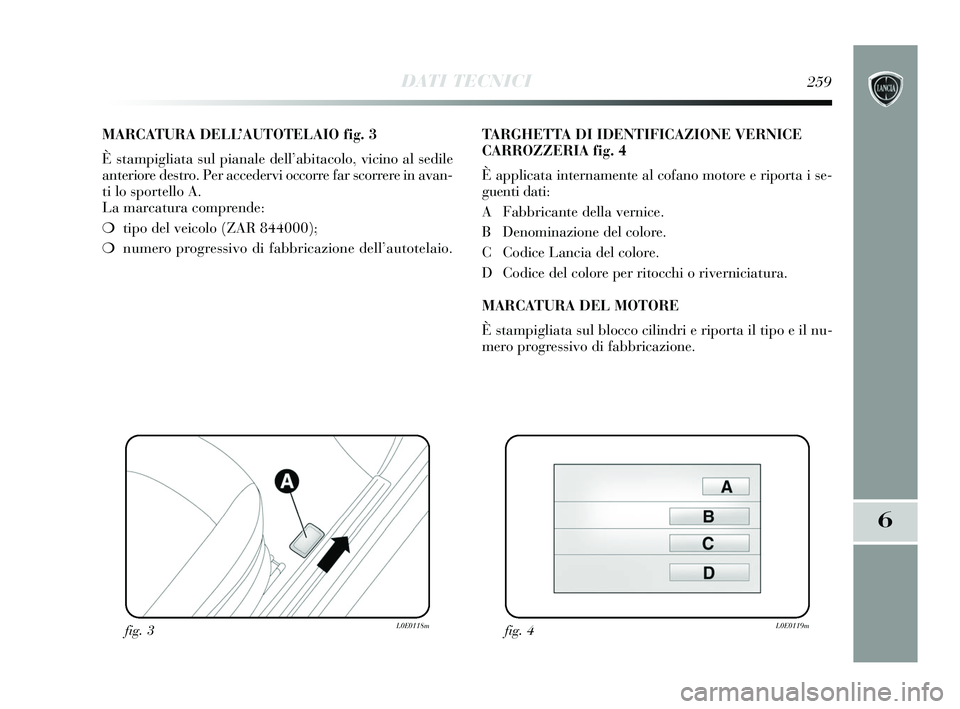

MARCATURA DELL’AUTOTELAIO fig. 3
È stampigliata sul pianale dell’abitacolo, vicino al sedile
anteriore destro. Per accedervi occorre far scorrere in avan-
ti lo sportello A.
La marcatura comprende:
❍tipo del veicolo (ZAR 844000);
❍ numero progressivo di fabbricazione dell’autotelaio. TARGHETTA DI IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 4
È applicata internamente al cofano motore e riporta i se-
guenti dati:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice Lancia del colore.
D Codice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e il nu-
mero progressivo di fabbricazione.
fig. 3L0E0118mfig. 4L0E0119m
257-280 Delta I 1ed 26/08/13 10.01 Pagina 259

844A3000
198A2000844AXP1A 13B
844AXP1A 13C (*)
844AXC1A 02L
844AXC1A 02M (*)
260DATI TECNICI

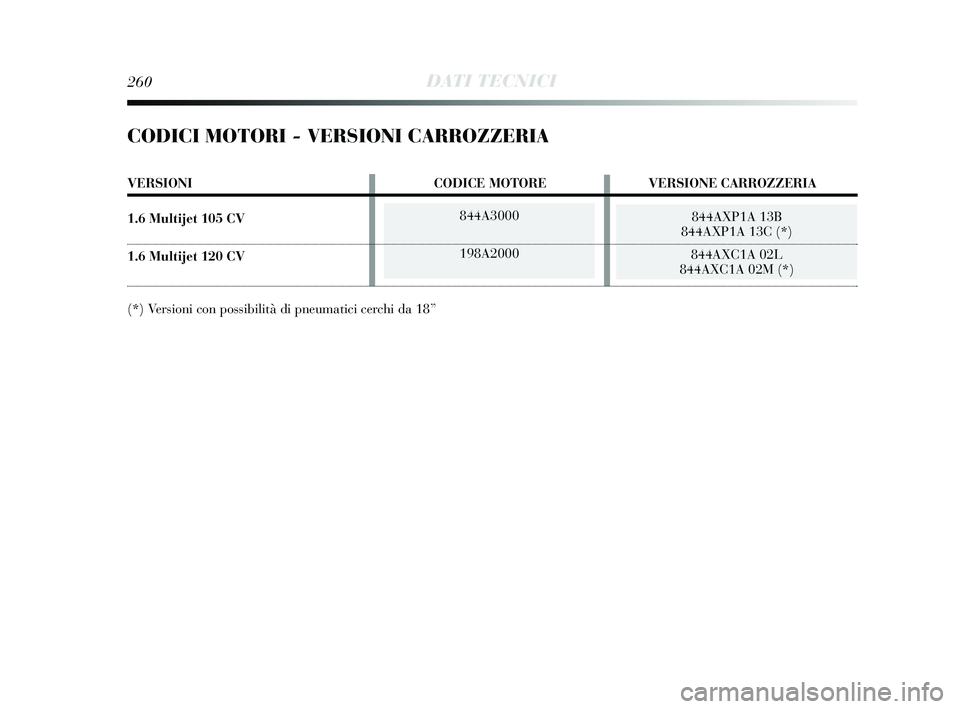

CODICI MOTORI - VERSIONI CARROZZERIA
VERSIONI CODICE MOTOREVERSIONE CARROZZERIA
1.6 Multijet 105 CV
1.6 Multijet 120 CV
(*) Versioni con possibilità di pneumatici cerchi da 18”
257-280 Delta I 1ed 26/08/13 10.01 Pagina 260

844A3000Diesel
4 in linea
79,5 x 80,5 1598
16,5
± 0,4
77
105
4000
300 31
1500
Gasolio per
autotrazione
(Specifica EN590)
198A2000
Diesel
4 in linea
79,5 x 80,5 1598
16,5
± 0,4
88
120
4000
300 31
1500
Gasolio per
autotrazione
(Specifica EN590)
DATI TECNICI261
6

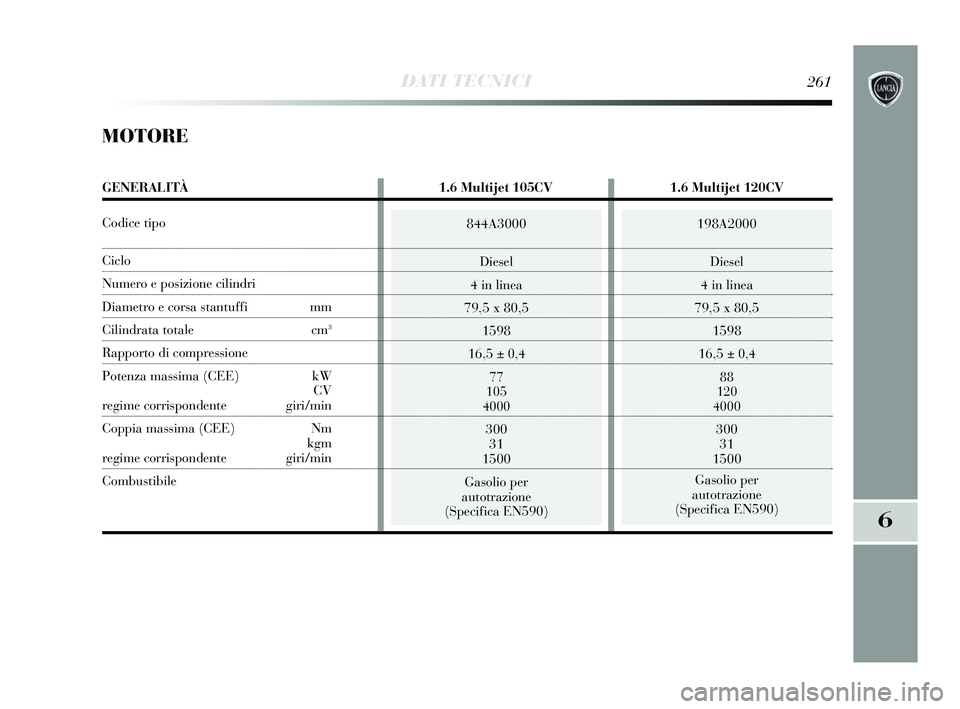

MOTORE
GENERALITÀ 1.6 Multijet 105CV1.6 Multijet 120CV
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nmkgm
regime corrispondente giri/min
Combustibile
257-280 Delta I 1ed 26/08/13 10.01 Pagina 261

262DATI TECNICI

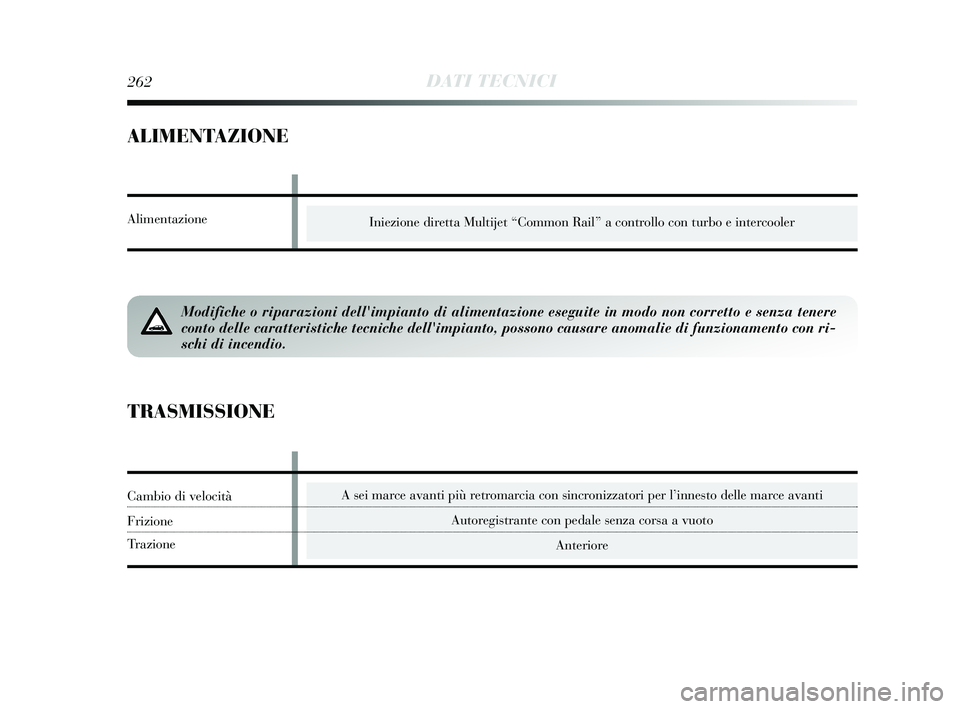

ALIMENTAZIONE
Iniezione diretta Multijet “Common Rail” a controllo con turbo e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo \
non corretto e senza tenere
conto delle caratteristiche tecniche dell'impianto, possono causare anom\
alie di funzionamento con ri-
schi di incendio.
Alimentazione
A sei marce avanti più retromarcia con sincronizzatori per l’innesto delle marce avantiAutoregistrante con pedale senza corsa a vuotoAnteriore
TRASMISSIONE
Cambio di velocità
Frizione
Trazione
257-280 Delta I 1ed 26/08/13 10.01 Pagina 262
