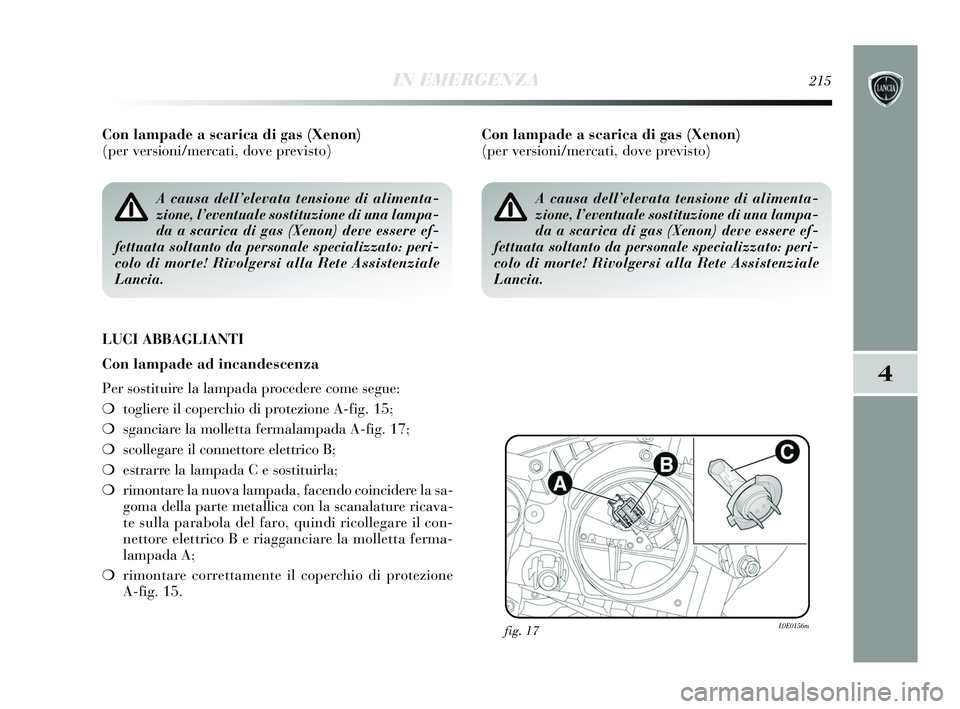

IN EMERGENZA215
4
Con lampade a scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
LUCI ABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
❍togliere il coperchio di protezione A-fig. 15;
❍ sganciare la molletta fermalampada A-fig. 17;
❍ scollegare il connettore elettrico B;
❍ estrarre la lampada C e sostituirla;
❍ rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
❍ rimontare correttamente il coperchio di protezione
A-fig. 15.
fig. 17L0E0156m
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.
Con lampade a scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 215

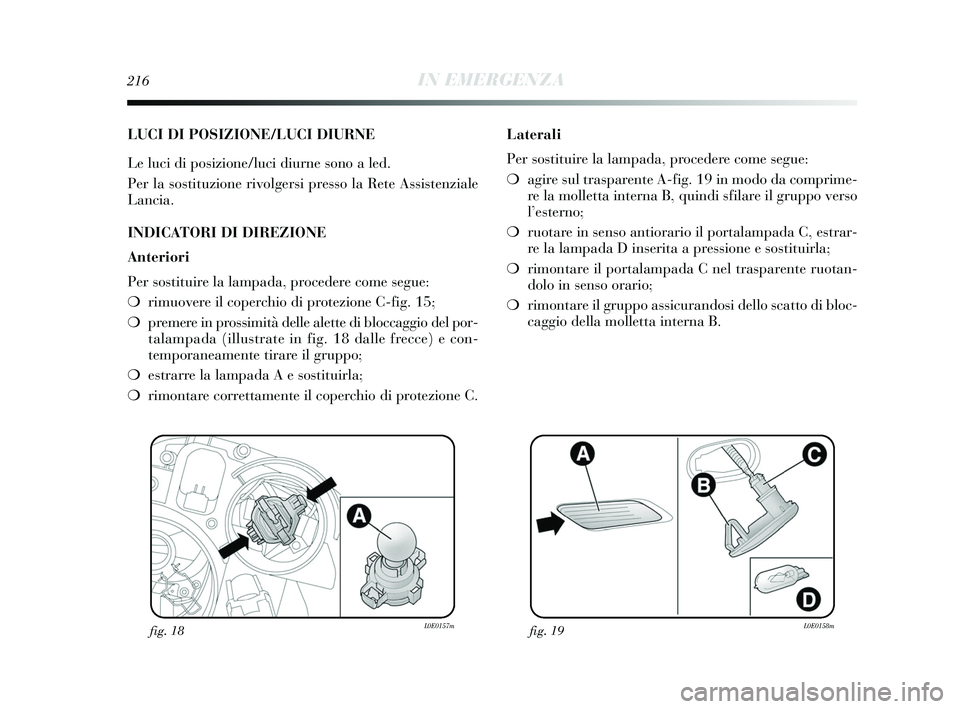

216IN EMERGENZA
LUCI DI POSIZIONE/LUCI DIURNE
Le luci di posizione/luci diurne sono a led.
Per la sostituzione rivolgersi presso la Rete Assistenziale
Lancia.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada, procedere come segue:
❍rimuovere il coperchio di protezione C-fig. 15;
❍ premere in prossimità delle alette di bloccaggio del por-
talampada (illustrate in fig. 18 dalle frecce) e con-
temporaneamente tirare il gruppo;
❍ estrarre la lampada A e sostituirla;
❍ rimontare correttamente il coperchio di protezione C. Laterali
Per sostituire la lampada, procedere come segue:
❍
agire sul trasparente A-fig. 19 in modo da comprime-
re la molletta interna B, quindi sfilare il gruppo verso
l’esterno;
❍ ruotare in senso antiorario il portalampada C, estrar-
re la lampada D inserita a pressione e sostituirla;
❍ rimontare il portalampada C nel trasparente ruotan-
dolo in senso orario;
❍ rimontare il gruppo assicurandosi dello scatto di bloc-
caggio della molletta interna B.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 216

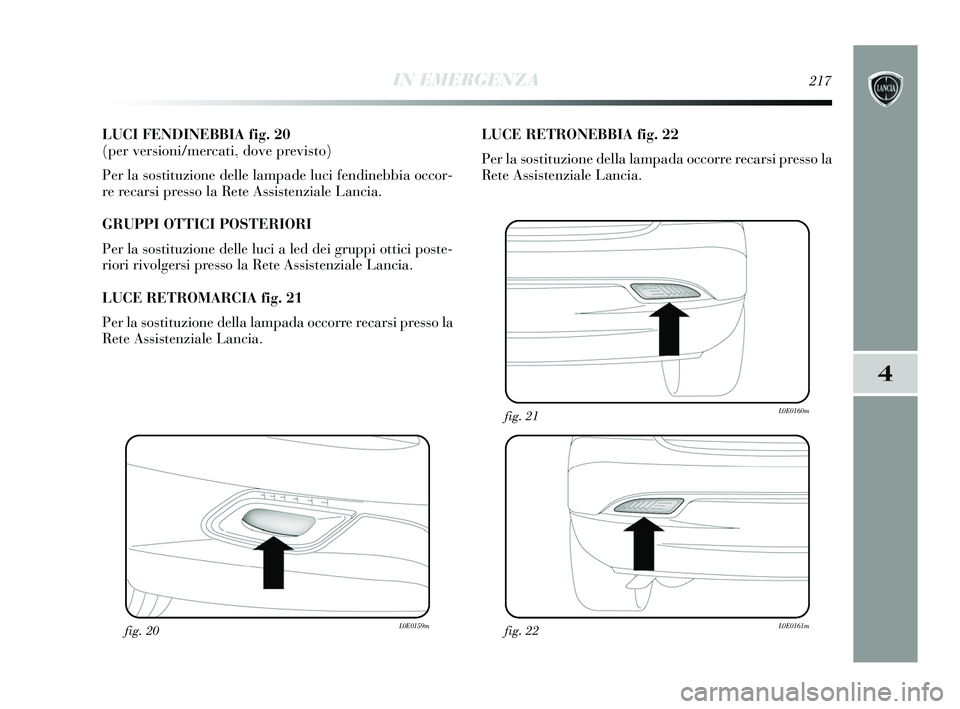

IN EMERGENZA217
4
LUCI FENDINEBBIA fig. 20
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade luci fendinebbia occor-
re recarsi presso la Rete Assistenziale Lancia.
GRUPPI OTTICI POSTERIORI
Per la sostituzione delle luci a led dei gruppi ottici poste-
riori rivolgersi presso la Rete Assistenziale Lancia.
LUCE RETROMARCIA fig. 21
Per la sostituzione della lampada occorre recarsi presso la
Rete Assistenziale Lancia.LUCE RETRONEBBIA fig. 22
Per la sostituzione della lampada occorre recarsi presso la
Rete Assistenziale Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 217

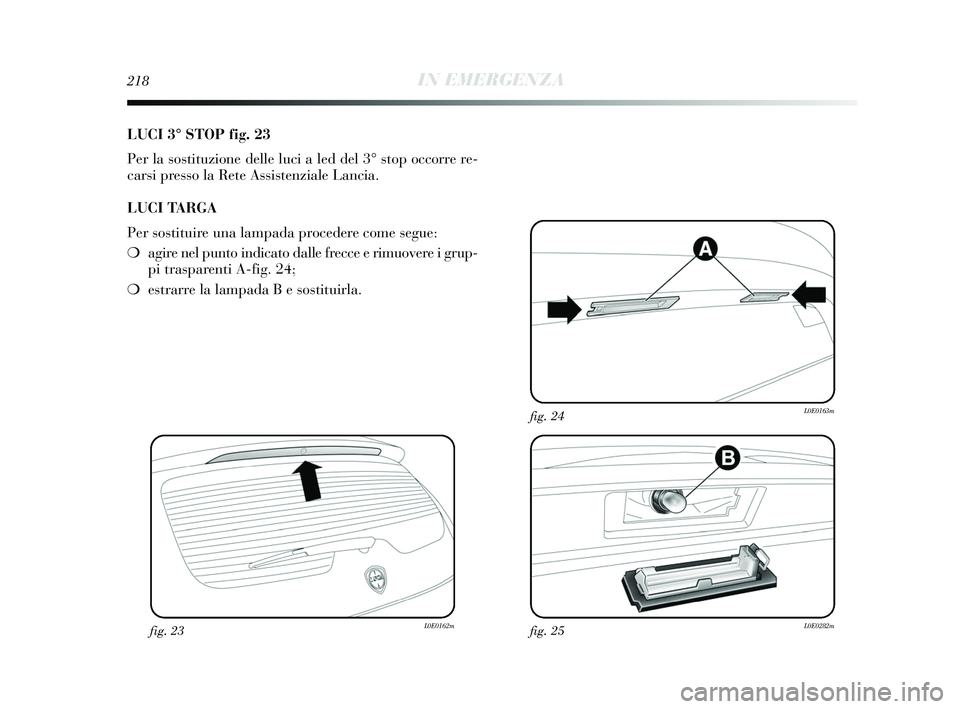

218IN EMERGENZA
LUCI 3° STOP fig. 23
Per la sostituzione delle luci a led del 3° stop occorre re-
carsi presso la Rete Assistenziale Lancia.
LUCI TARGA
Per sostituire una lampada procedere come segue:
❍agire nel punto indicato dalle frecce e rimuovere i grup-
pi trasparenti A-fig. 24;
❍ estrarre la lampada B e sostituirla.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 218

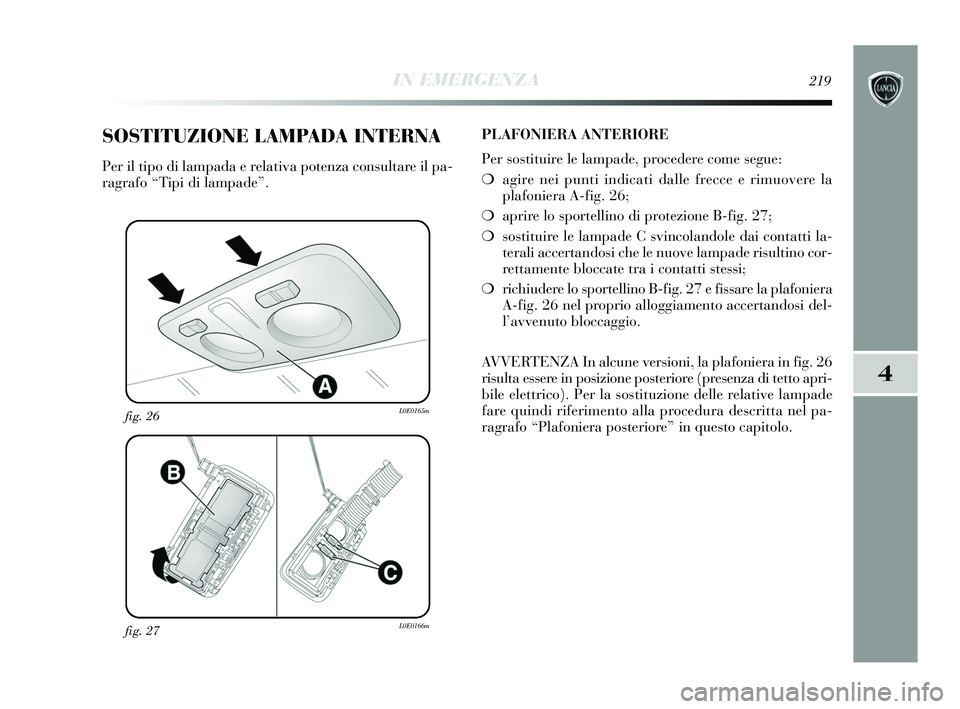

IN EMERGENZA219
4
fig. 27L0E0166m
fig. 26L0E0165m
SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Tipi di lampade”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
❍
agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 26;
❍ aprire lo sportellino di protezione B-fig. 27;
❍ sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❍ richiudere lo sportellino B-fig. 27 e fissare la plafoniera
A-fig. 26 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
AVVERTENZA In alcune versioni, la plafoniera in fig. 26
risulta essere in posizione posteriore (presenza di tetto apri-
bile elettrico). Per la sostituzione delle relative lampade
fare quindi riferimento alla procedura descritta nel pa-
ragrafo “Plafoniera posteriore” in questo capitolo.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 219

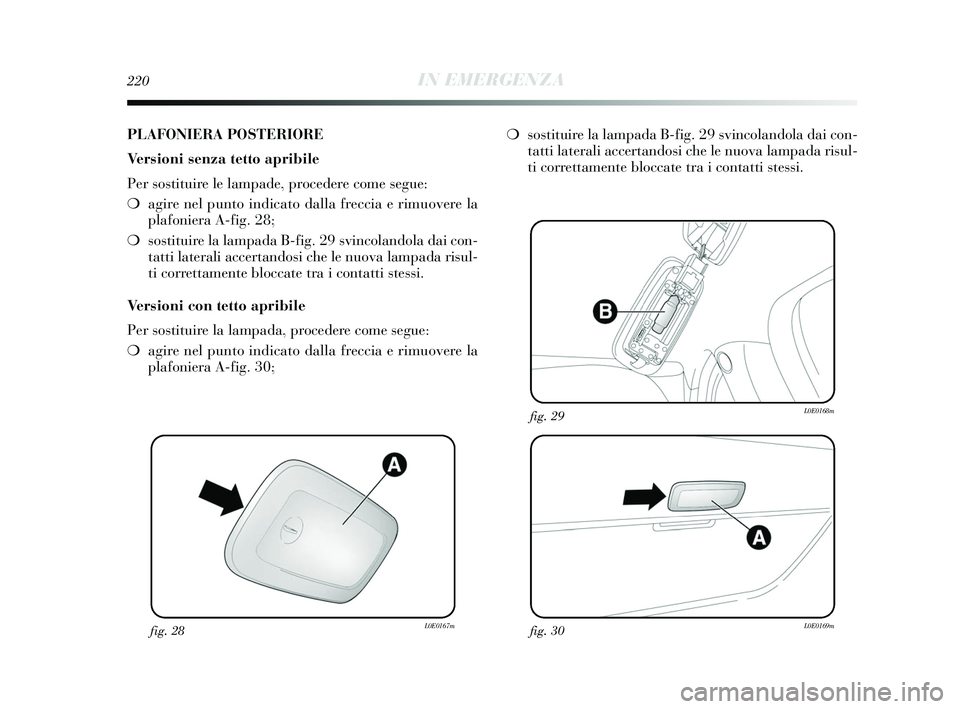

220IN EMERGENZA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m
PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire le lampade, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 28;
❍ sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
Versioni con tetto apribile
Per sostituire la lampada, procedere come segue:
❍ agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 30; ❍
sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 220

IN EMERGENZA221
4
fig. 32L0E0171mfig. 33L0E0172m
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere come segue:
❍aprire il bagagliaio;
❍ estrarre la plafoniera A-fig. 32 facendo leva nel pun-
to indicato dalla freccia;
❍ aprire la protezione B-fig. 33 e sostituire la lampada
inserita a pressione; ❍
richiudere la protezione B sul trasparente;
❍ rimontare la plafoniera A inserendola nella sua cor-
retta posizione prima da un lato e quindi premendo
sull’altro lato fino ad avvertire lo scatto di bloccag-
gio.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 221

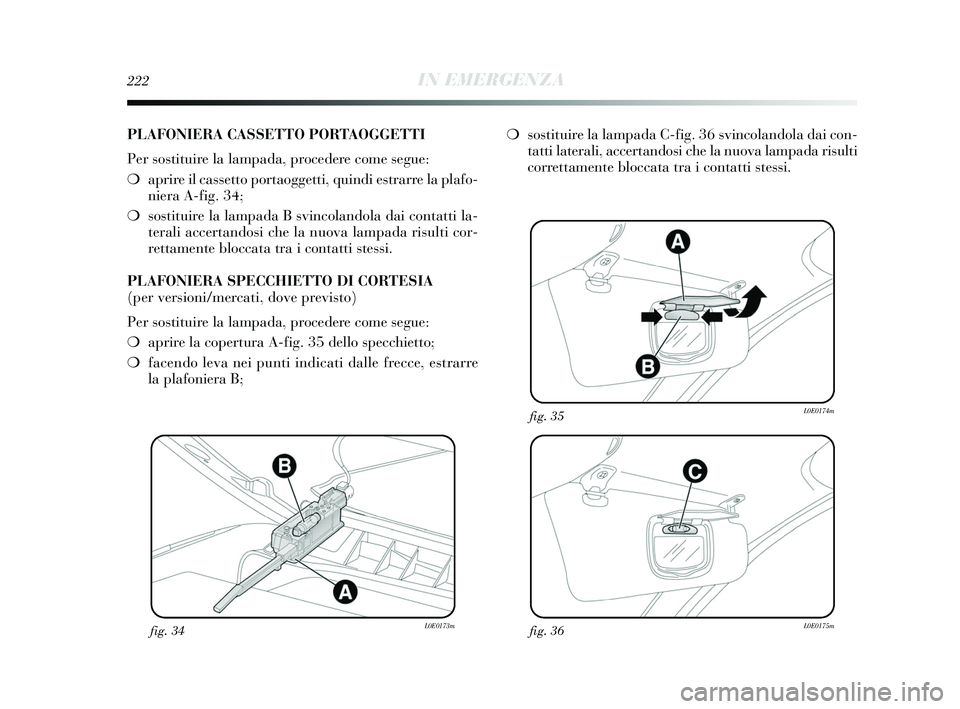

222IN EMERGENZA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada, procedere come segue:
❍aprire il cassetto portaoggetti, quindi estrarre la plafo-
niera A-fig. 34;
❍ sostituire la lampada B svincolandola dai contatti la-
terali accertandosi che la nuova lampada risulti cor-
rettamente bloccata tra i contatti stessi.
PLAFONIERA SPECCHIETTO DI CORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada, procedere come segue:
❍ aprire la copertura A-fig. 35 dello specchietto;
❍ facendo leva nei punti indicati dalle frecce, estrarre
la plafoniera B; ❍
sostituire la lampada C-fig. 36 svincolandola dai con-
tatti laterali, accertandosi che la nuova lampada risulti
correttamente bloccata tra i contatti stessi.
