VERIFICA DEI LIVELLI
fig. 1L0E0254m
5
MANUTENZIONE E CURA239
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 239

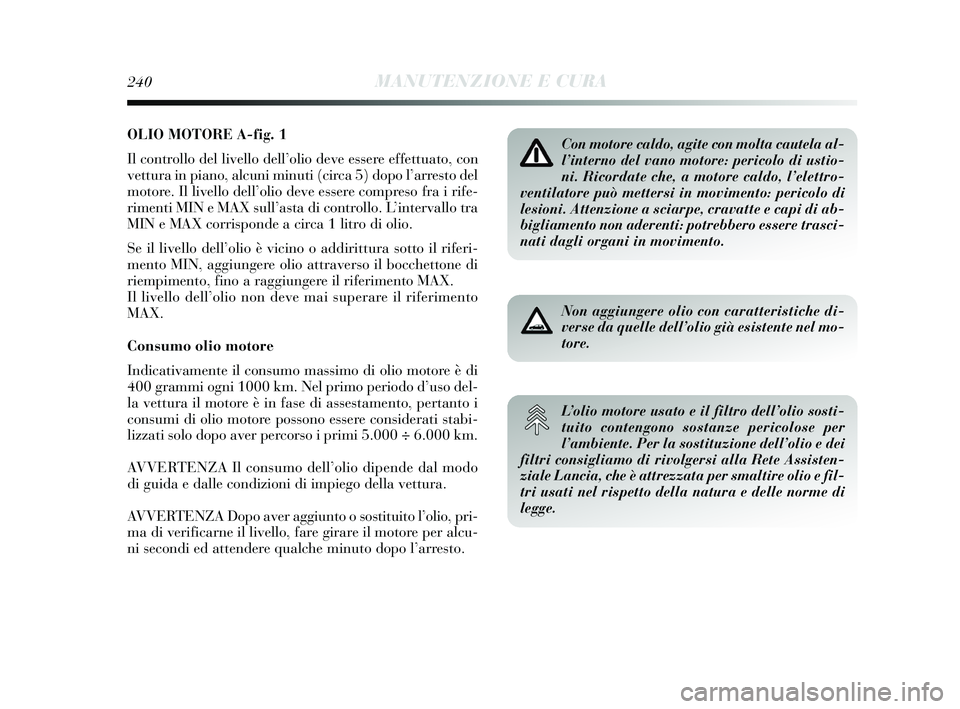

OLIO MOTORE A-fig. 1
Il controllo del livello dell’olio deve essere effettuato, con
vettura in piano, alcuni minuti (circa 5) dopo l’arresto del
motore. Il livello dell’olio deve essere compreso fra i rife-
rimenti MIN e MAX sull’asta di controllo. L’intervallo tra
MIN e MAX corrisponde a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura sotto il riferi-
mento MIN, aggiungere olio attraverso il bocchettone di
riempimento, fino a raggiungere il riferimento MAX.
Il livello dell’olio non deve mai superare il riferimento
MAX.
Consumo olio motore
Indicativamente il consumo massimo di olio motore è di
400 grammi ogni 1000 km. Nel primo periodo d’uso del-
la vettura il motore è in fase di assestamento, pertanto i
consumi di olio motore possono essere considerati stabi-
lizzati solo dopo aver percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio dipende dal modo
di guida e dalle condizioni di impiego della vettura.
AVVERTENZA Dopo aver aggiunto o sostituito l’olio, pri-
ma di verificarne il livello, fare girare il motore per alcu-
ni secondi ed attendere qualche minuto dopo l’arresto.Con motore caldo, agite con molta cautela al-
l’interno del vano motore: pericolo di ustio-
ni. Ricordate che, a motore caldo, l’elettro-
ventilatore può mettersi in movimento: pericolo di
lesioni. Attenzione a sciarpe, cravatte e capi di ab-
bigliamento non aderenti: potrebbero essere trasci-
nati dagli organi in movimento.
Non aggiungere olio con caratteristiche di-
verse da quelle dell’olio già esistente nel mo-
tore.
L’olio motore usato e il filtro dell’olio sosti-
tuito contengono sostanze pericolose per
l’ambiente. Per la sostituzione dell’olio e dei
filtri consigliamo di rivolgersi alla Rete Assisten-
ziale Lancia, che è attrezzata per smaltire olio e fil-
tri usati nel rispetto della natura e delle norme di
legge.
240MANUTENZIONE E CURA
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 240

LIQUIDO IMPIANTO RAFFREDDAMENTO
MOTORE B-fig. 1
Il livello del liquido deve essere controllato a motore fred-
do e deve essere compreso tra i riferimenti MIN e MAX vi-
sibili sulla vaschetta. Se il livello è insufficiente, versare
lentamente, attraverso il bocchettone della vaschetta, una
miscela al 50% di acqua demineralizzata e di liquido
PARAFLU
UPdella PETRONAS LUBRICANTS, fino a
quando il livello è vicino a MAX.
La miscela di PARAFLU
UPed acqua demineralizzata al-
la concentrazione del 50% protegge dal gelo fino alla tem-
peratura di –35°C. Per condizioni climatiche particolar-
mente severe, si consiglia una miscela del 60% di PARA-
FLU
UPe del 40% di acqua demineralizzata.
L’impianto di raffreddamento motore utilizza
fluido protettivo anticongelante PARAFLUUP.
Per eventuali rabbocchi utilizzare fluido dello
stesso tipo contenuto nell’impianto di raffreddamento.
Il fluido PARAFLU
UPnon può essere miscelato con
qualsiasi altro tipo di fluido. Se si dovesse verificare
questa condizione evitare assolutamente di avviare il
motore e contattare la Rete Assistenziale Lancia.
L’impianto di raffreddamento è pressurizza-
to. Sostituire eventualmente il tappo solo con
un altro originale, o l’efficienza dell’impian-
to potrebbe essere compromessa. Con motore caldo,
non togliere il tappo della vaschetta: pericolo di
ustioni.
5
MANUTENZIONE E CURA241
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 241

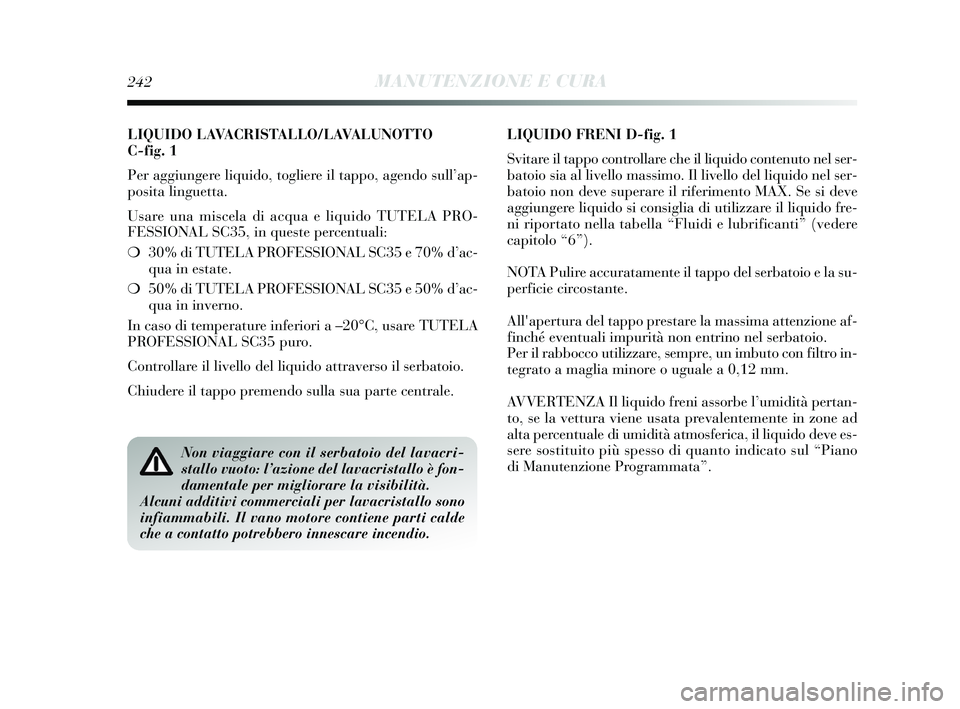

LIQUIDO LAVACRISTALLO/LAVALUNOTTO
C-fig. 1
Per aggiungere liquido, togliere il tappo, agendo sull’ap-
posita linguetta.
Usare una miscela di acqua e liquido TUTELA PRO-
FESSIONAL SC35, in queste percentuali:
❍30% di TUTELA PROFESSIONAL SC35 e 70% d’ac-
qua in estate.
❍ 50% di TUTELA PROFESSIONAL SC35 e 50% d’ac-
qua in inverno.
In caso di temperature inferiori a –20°C, usare TUTELA
PROFESSIONAL SC35 puro.
Controllare il livello del liquido attraverso il serbatoio.
Chiudere il tappo premendo sulla sua parte centrale.
Non viaggiare con il serbatoio del lavacri-
stallo vuoto: l’azione del lavacristallo è fon-
damentale per migliorare la visibilità.
Alcuni additivi commerciali per lavacristallo sono
infiammabili. Il vano motore contiene parti calde
che a contatto potrebbero innescare incendio.
LIQUIDO FRENI D-fig. 1
Svitare il tappo controllare che il liquido contenuto nel ser-
batoio sia al livello massimo. Il livello del liquido nel ser-
batoio non deve superare il riferimento MAX. Se si deve
aggiungere liquido si consiglia di utilizzare il liquido fre-
ni riportato nella tabella “Fluidi e lubrificanti” (vedere
capitolo “6”).
NOTA Pulire accuratamente il tappo del serbatoio e la su-
perficie circostante.
All'apertura del tappo prestare la massima attenzione af-
finché eventuali impurità non entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un imbuto con filtro in-
tegrato a maglia minore o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe l’umidità pertan-
to, se la vettura viene usata prevalentemente in zone ad
alta percentuale di umidità atmosferica, il liquido deve es-
sere sostituito più spesso di quanto indicato sul “Piano
di Manutenzione Programmata”.
242MANUTENZIONE E CURA
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 242

Evitare che il liquido freni, altamente cor-
rosivo,vada a contatto con le parti vernicia-
te. Se dovesse succedere lavare immediata-
mente con acqua.
Il liquido freni è velenoso e altamente cor-
rosivo. In caso di contatto accidentale lava-
re immediatamente le parti interessate con
acqua e sapone neutro, quindi effettuare abbondanti
risciacqui. In caso di ingestione rivolgersi imme-
diatamente ad un medico.
Il simbolo π, presente sul contenitore, iden-
tifica i liquidi freno di tipo sintetico, distin-
guendoli da quelli di tipo minerale. Usare li-
quidi di tipo minerale danneggia irrimediabilmen-
te le speciali guarnizioni in gomma dell’impianto
di frenatura.
FILTRO ARIA/FILTRO
ANTIPOLLINE/FILTRO GASOLIO
Per la sostituzione dei filtri occorre rivolgersi alla Rete As-
sistenziale Lancia.
5
MANUTENZIONE E CURA243
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 243

SOSTITUZIONE DELLA BATTERIA
In caso di necessità occorre sostituire la batteria con un’al-
tra originale avente le medesime caratteristiche.
Nel caso di sostituzione con batteria avente caratteristiche
diverse, decadono le scadenze manutentive previste nel
“Piano di Manutenzione Programmata”.
Per la manutenzione della batteria occorre quindi atte-
nersi alle indicazioni fornite dal Costruttore della batteria
stessa.
Sistema ESP Evoluto
Nel caso di stacco della batteria, la spia ási accenderà
(unitamente al messaggio visualizzato dal display) per in-
dicare la necessità di riallineamento del sistema. Per far
spegnere la spia eseguire la seguente procedura di inizia-
lizzazione:
❍ ruotare la chiave di avviamento in posizione MAR;
❍ ruotare completamente il volante sia in senso orario
che in senso antiorario (in modo da transitare dalla po-
sizione con ruote dritte);
❍ ruotare la chiave di avviamento in posizione STOP e
successivamente riposizionarla in MAR.
Se dopo alcuni secondi la spia ánon si spegne rivolgersi
alla Rete Assistenziale Lancia.
244
MANUTENZIONE E CURA
Il liquido contenuto nella batteria è veleno-
so e corrosivo. Evitatene il contatto con la pel-
le o gli occhi. Non avvicinarsi alla batteria
con fiamme libere o possibili fonti di scintille: pe-
ricolo di scoppio e incendio.
Il funzionamento con il livello del liquido
troppo basso, danneggia irreparabilmente la
batteria e può giungere a provocarne l’esplo-
sione.

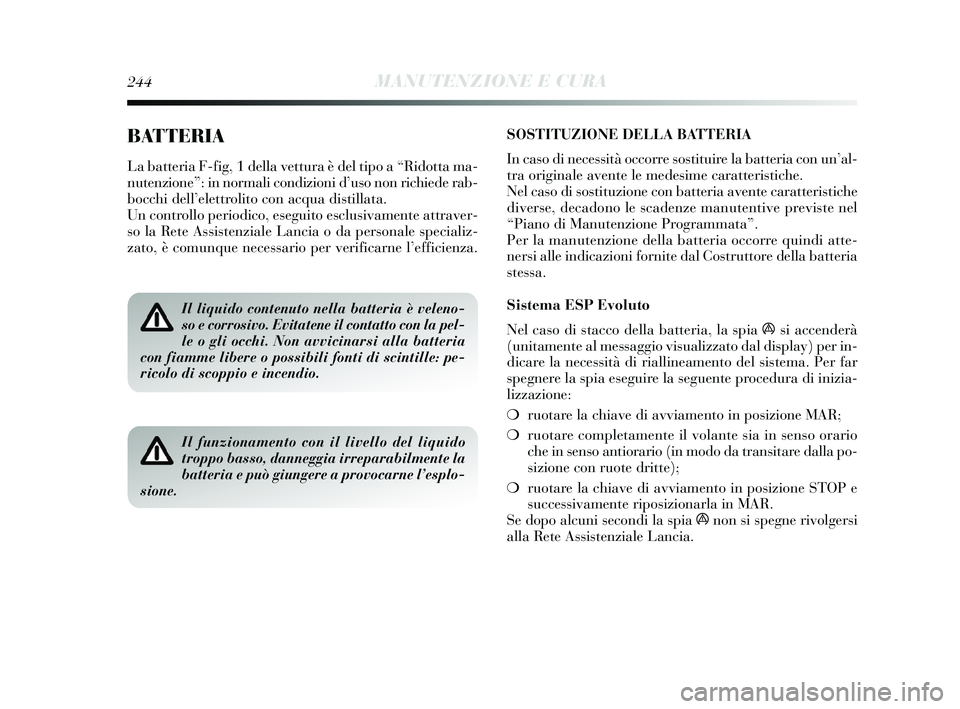

BATTERIA
La batteria F-fig, 1 della vettura è del tipo a “Ridotta ma-
nutenzione”: in normali condizioni d’uso non richiede rab-
bocchi dell’elettrolito con acqua distillata.
Un controllo periodico, eseguito esclusivamente attraver-
so la Rete Assistenziale Lancia o da personale specializ-
zato, è comunque necessario per verificarne l’efficienza.
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 244

MANUTENZIONE E CURA245
5

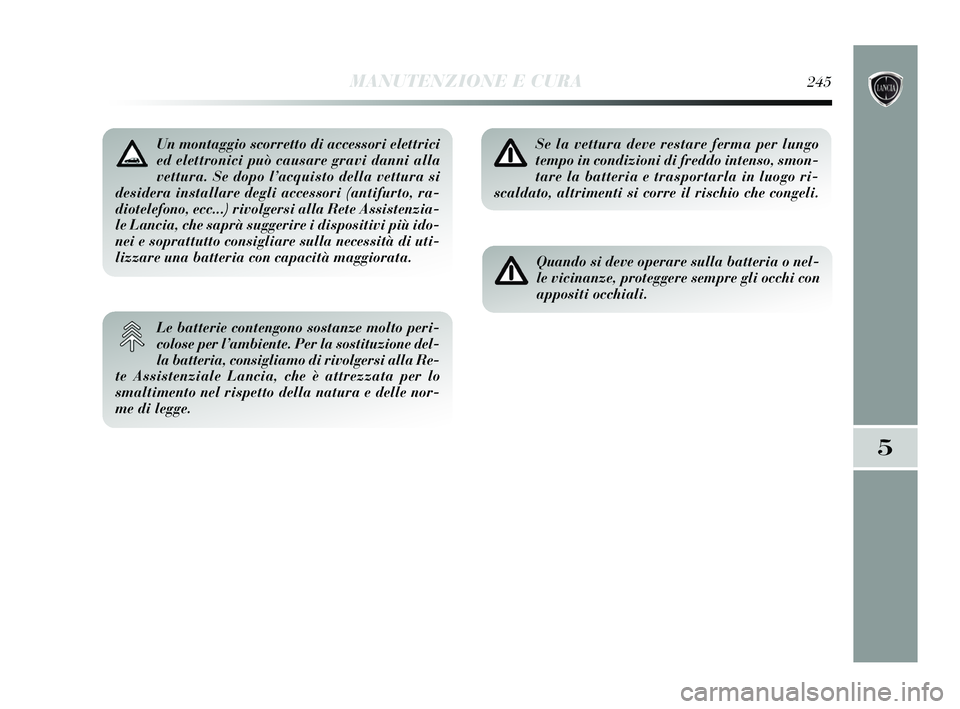

Un montaggio scorretto di accessori elettrici
ed elettronici può causare gravi danni alla
vettura. Se dopo l’acquisto della vettura si
desidera installare degli accessori (antifurto, ra-
diotelefono, ecc...) rivolgersi alla Rete Assistenzia-
le Lancia, che saprà suggerire i dispositivi più ido-
nei e soprattutto consigliare sulla necessità di uti-
lizzare una batteria con capacità maggiorata.
Le batterie contengono sostanze molto peri-
colose per l’ambiente. Per la sostituzione del-
la batteria, consigliamo di rivolgersi alla Re-
te Assistenziale Lancia, che è attrezzata per lo
smaltimento nel rispetto della natura e delle nor-
me di legge.
Se la vettura deve restare ferma per lungo
tempo in condizioni di freddo intenso, smon-
tare la batteria e trasportarla in luogo ri-
scaldato, altrimenti si corre il rischio che congeli.
Quando si deve operare sulla batteria o nel-
le vicinanze, proteggere sempre gli occhi con
appositi occhiali.
233-256 Delta IT 1ed 03/04/14 09:24 Pagina 245

246MANUTENZIONE E CURA

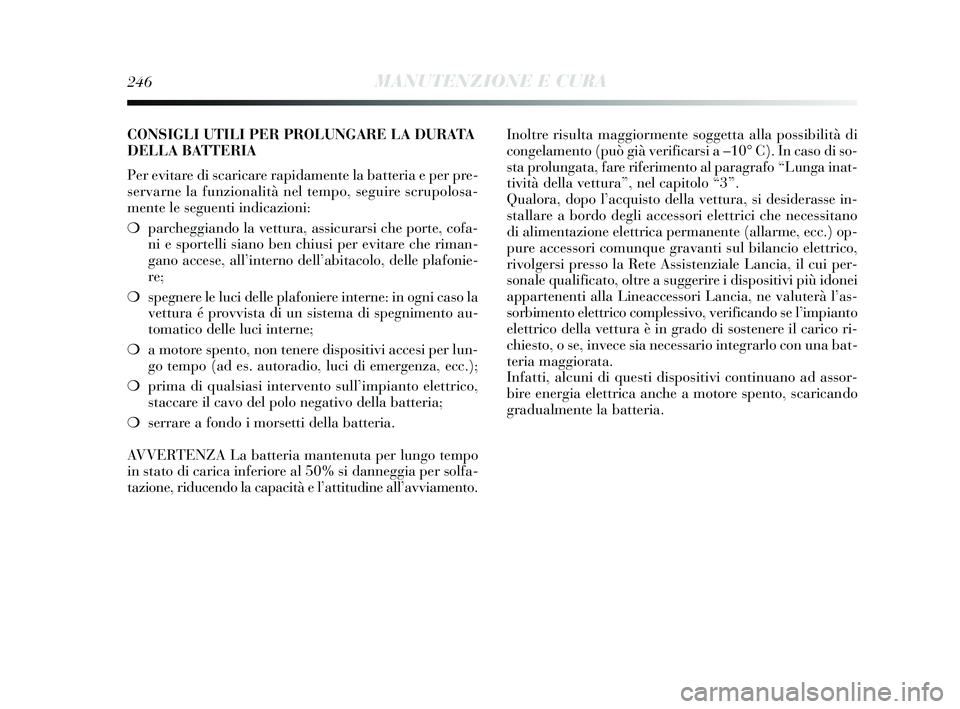

CONSIGLI UTILI PER PROLUNGARE LA DURATA
DELLA BATTERIA
Per evitare di scaricare rapidamente la batteria e per pre-
servarne la funzionalità nel tempo, seguire scrupolosa-
mente le seguenti indicazioni:
❍parcheggiando la vettura, assicurarsi che porte, cofa-
ni e sportelli siano ben chiusi per evitare che riman-
gano accese, all’interno dell’abitacolo, delle plafonie-
re;
❍ spegnere le luci delle plafoniere interne: in ogni caso la
vettura é provvista di un sistema di spegnimento au-
tomatico delle luci interne;
❍ a motore spento, non tenere dispositivi accesi per lun-
go tempo (ad es. autoradio, luci di emergenza, ecc.);
❍ prima di qualsiasi intervento sull’impianto elettrico,
staccare il cavo del polo negativo della batteria;
❍ serrare a fondo i morsetti della batteria.
AVVERTENZA La batteria mantenuta per lungo tempo
in stato di carica inferiore al 50% si danneggia per solfa-
tazione, riducendo la capacità e l’attitudine all’avviamento. Inoltre risulta maggiormente soggetta alla possibilità di
congelamento (può già verificarsi a –10° C). In caso di so\
-
sta prolungata, fare riferimento al paragrafo “Lunga inat-
tività della vettura”, nel capitolo “3”.
Qualora, dopo l’acquisto della vettura, si desiderasse in-
stallare a bordo degli accessori elettrici che necessitano
di alimentazione elettrica permanente (allarme, ecc.) op-
pure accessori comunque gravanti sul bilancio elettrico,
rivolgersi presso la Rete Assistenziale Lancia, il cui per-
sonale qualificato, oltre a suggerire i dispositivi più idonei
appartenenti alla Lineaccessori Lancia, ne valuterà l’as-
sorbimento elettrico complessivo, verificando se l’impianto
elettrico della vettura è in grado di sostenere il carico ri-
chiesto, o se, invece sia necessario integrarlo con una bat-
teria maggiorata.
Infatti, alcuni di questi dispositivi continuano ad assor-
bire energia elettrica anche a motore spento, scaricando
gradualmente la batteria.
