Qué hacer en caso de emergencia
6

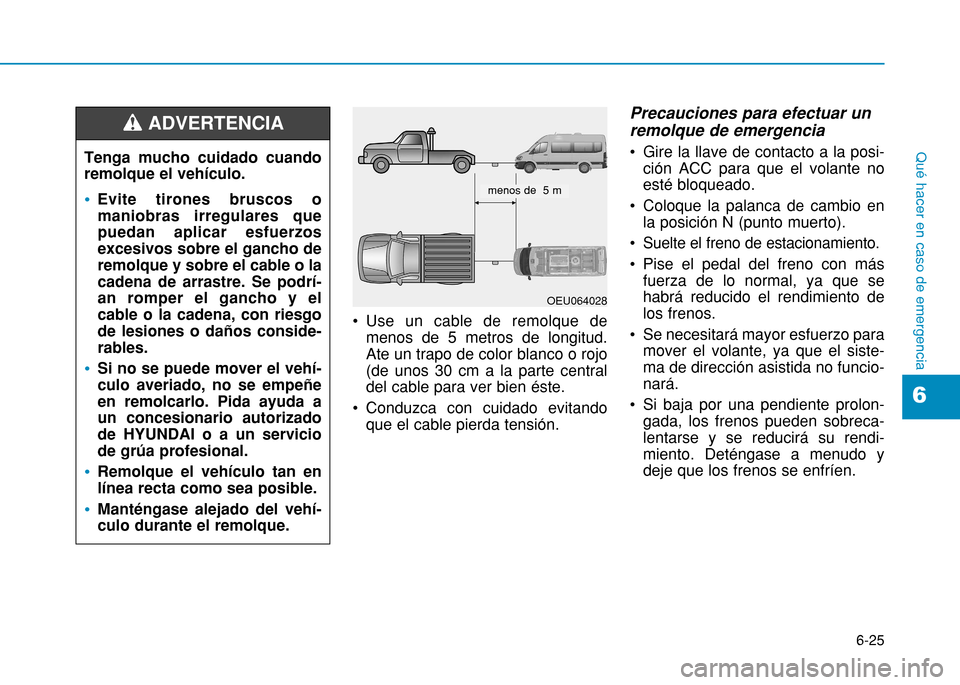

Use un cable de remolque demenos de 5 metros de longitud. Ate un trapo de color blanco o rojo(de unos 30 cm a la parte centraldel cable para ver bien éste.
Conduzca con cuidado evitando que el cable pierda tensión. Precauciones para efectuar un remolque de emergencia
Gire la llave de contacto a la posi-
ción ACC para que el volante no esté bloqueado.
Coloque la palanca de cambio en la posición N (punto muerto).
Suelte el freno de estacionamiento.
Pise el pedal del freno con más fuerza de lo normal, ya que sehabrá reducido el rendimiento delos frenos.
Se necesitará mayor esfuerzo para mover el volante, ya que el siste-ma de dirección asistida no funcio-nará.
Si baja por una pendiente prolon- gada, los frenos pueden sobreca-lentarse y se reducirá su rendi-miento. Deténgase a menudo ydeje que los frenos se enfríen.
Tenga mucho cuidado cuando remolque el vehículo.
Evite tirones bruscos omaniobras irregulares que puedan aplicar esfuerzosexcesivos sobre el gancho deremolque y sobre el cable o lacadena de arrastre. Se podrí-an romper el gancho y elcable o la cadena, con riesgode lesiones o daños conside-rables.
Si no se puede mover el vehí-culo averiado, no se empeñe en remolcarlo. Pida ayuda aun concesionario autorizadode HYUNDAI o a un serviciode grúa profesional.
Remolque el vehículo tan enlínea recta como sea posible.
Manténgase alejado del vehí-culo durante el remolque.
ADVERTENCIA
OEU064028
menos de 5 m
7-45
7
Mantenimiento

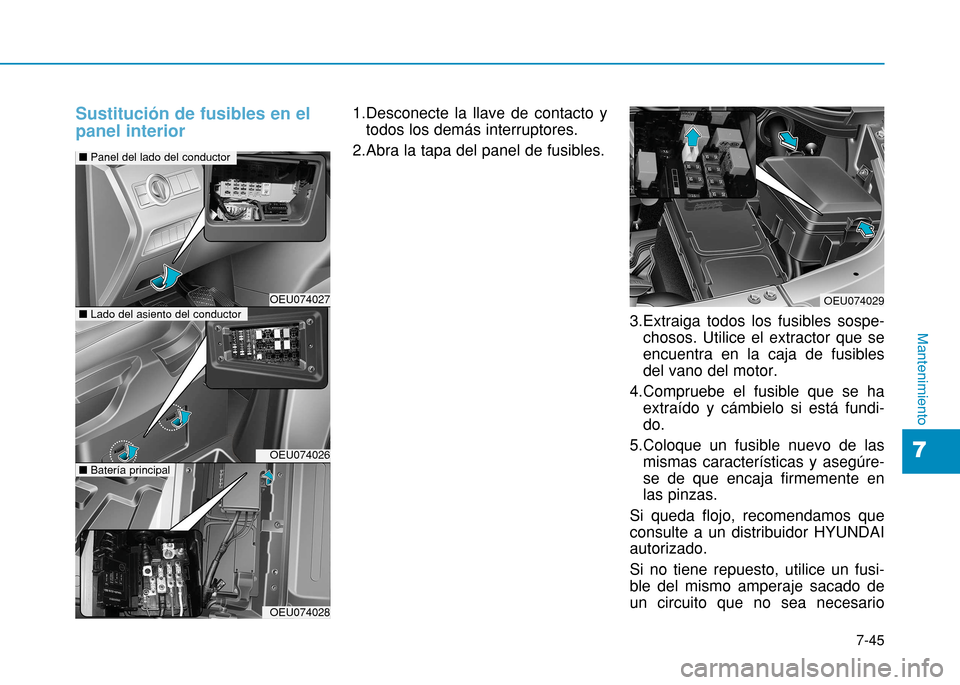

Sustitución de fusibles en el panel interior1.Desconecte la llave de contacto ytodos los demás interruptores.
2.Abra la tapa del panel de fusibles.
3.Extraiga todos los fusibles sospe-chosos. Utilice el extractor que se encuentra en la caja de fusiblesdel vano del motor.
4.Compruebe el fusible que se ha extraído y cámbielo si está fundi-do.
5.Coloque un fusible nuevo de las mismas características y asegúre-se de que encaja firmemente enlas pinzas.
Si queda flojo, recomendamos queconsulte a un distribuidor HYUNDAIautorizado. Si no tiene repuesto, utilice un fusi- ble del mismo amperaje sacado deun circuito que no sea necesario
OEU074027
OEU074026
OEU074028
n Lado del asiento del conductor
nPanel del lado del conductor
nBatería principal
OEU074029
7-46
Mantenimiento

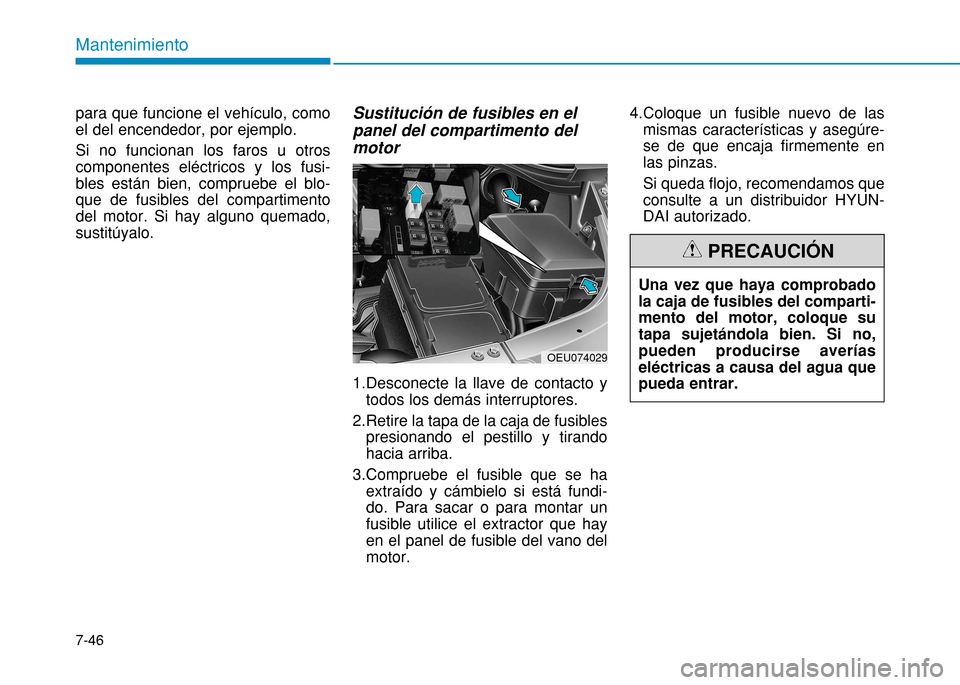

para que funcione el vehículo, como el del encendedor, por ejemplo. Si no funcionan los faros u otros componentes eléctricos y los fusi-bles están bien, compruebe el blo-que de fusibles del compartimentodel motor. Si hay alguno quemado,sustitúyalo.Sustitución de fusibles en el panel del compartimento delmotor
1.Desconecte la llave de contacto y
todos los demás interruptores.
2.Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
3.Compruebe el fusible que se ha extraído y cámbielo si está fundi-do. Para sacar o para montar unfusible utilice el extractor que hayen el panel de fusible del vano delmotor. 4.Coloque un fusible nuevo de las
mismas características y asegúre-se de que encaja firmemente enlas pinzas. Si queda flojo, recomendamos que consulte a un distribuidor HYUN-DAI autorizado.
OEU074029
Una vez que haya comprobado la caja de fusibles del comparti-mento del motor, coloque sutapa sujetándola bien. Si no,pueden producirse averíaseléctricas a causa del agua quepueda entrar.
PRECAUCIÓN
7-50
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1210AMEMORYTablero de instrumentos (B+), Módulo de control A/C (B+), Módulo de la puerta del conductor (B+ECU), Módulo de la puerta del auxiliar (B+ECU), DTG(B+), OBDII (B+)
137.5ABRAKE SWInterruptor del freno, Botón de parada
1410AMODULE E-3
Tablero de instrumentos, Módulo de la puerta del conductor, Módulo de la puerta del auxiliar, Módulo de control A/C, Asiento Interruptor calentada Izquerda/Derecha, Interruptor VDC Off,AVN, Asiento HTD Modulo Izquierda/Derecha, DTG, Módulo de LDWS, Sensor de RPAS,Sensor de Guiñada, Sensor de Agua en el Filtro de Combustible
1510AMIDDLE DR LOCKActuador del bloqueo de la puerta corrediza
1610ATAILGATEDR LOCKActuador del bloqueo del portón trasero
1710AMODULE E-4AUDIO E300/E800(ACC), AVN(ACC), Módulo de LDC (ACC), CM(ACC)
1820AENG BOX (IG1)CAJA DE UH (ABS3 7.5A, SNSR5 7.5A, INHIBIDOR 7.5A, LUZ DE MARCHA ATRÁS 7.5A)
1910ADCUCAJA DE ASIENTOS (DCU SNSR Relé 'S')
207.5A2
CMCM (IG1)
217.5AMODULE-1Sensor de lluvia
2210AINTERIOR LAMPLA CAJA ASIENTO (Luz de habitáculo PASS Relé 'S'), Interruptor de advertencia llave, Luz de escalón (MID/ASS), Consola de luces en el techo, Luz de lectura de mapas, Lámpara de lecturadel Pasajero, Luz de Carga (Medio / TGAT)
7-51
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2310AMODULE-2HLLD Actuador Izquierda/Derecha, Módulo del relé de incandescencia (IG1), Interruptor del freno, Sensor de FPAS , Interruptor del Salpicadero, Interruptor del BEZEL, Módulo de LDC(IG1)
247.5AMODULE-5I_S_MIRR(IG2), CM(IG2), Módulo de calefactor del Pasajero (IG2), Módulo de asiento calentada Izquierda/Derecha (IG2), Relé "S” de la filtro de combustible
2510A2 IMMOMódulo de inmobilizador (B+), Interruptor de advertencia llave
267.5A1
IMMOMódulo de inmobilizador(IG1)
2720ASEAT BOX (IG2)LA CAJA ASIENTO (ELECTRICO VENTILADOR2 10A, A/CON RR(IG2) 10A, IG2 10A(AUX POWER(IG2) Relé “S”))
287.5A1
A/CONMódulo de control A/C (IG2)
2915AA/BAGMódulo de control A/BAG (IG1)
307.52
EMERGENCY CALLLlamada de emergencia (IG1)
7-60
Mantenimiento
Utilice únicamente lámparas de lapotencia indicada.
Después de una lluvia fuerte o torrencial o un lavado, las lentesde los faros y las luces traseraspueden aparecer empañadas.Esto se debe a la diferencia detemperatura entre el interior y elexterior del grupo óptico. Es pare-cido a la condensación que seproduce en el interior de las ven-tanillas del vehículo cuando llue-ve, y no indica ningún problemadel vehículo. Si se introduce aguaen los circuitos de la bombilla,recomendamos que haga revisarel sistema por un distribuidorHYUNDAI autorizado.
AVISO
LÁMPARAS
Trabajo con las luces Antes de efectuar ningún traba- jo en las luces, aplique el frenode estacionamiento a fondo,asegúrese de que la llave decontacto está puesta en la posi-ción LOCK y apague las luces,para evitar que el vehículo semueva repentinamente y puedaquemarse los dedos o recibiruna descarga eléctrica.
ADVERTENCIA
Asegúrese de cambiar la lámpa- ra fundida por otra de la mismapotencia. De lo contrario, puededañar el fusible o el sistema deconexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramien- tas necesarias, las bombillascorrectas y la experiencia, reco-mendamos que consulte a undistribuidor HYUNDAI autoriza-do. En muchos casos, es difícilsustituir las lámparas de losfaros, pues hay que desmontarotras partes del vehículo parallegar a ellas. Esto es especial-mente cierto si tiene que des-montar los faros para acceder ala(s) lámpara(s). Al desmontar ymontar los faros, es fácil dañarel vehículo.
PRECAUCIÓN
