2015 FIAT STRADA Návod k použití a údržbě (in Czech)

Nepoužívejte stírače pro
odstranění sněhu nebo
ledu z čelního okna.
Je-li stírač vystaven silnému
namáhání, zasáhne ochrana
motoru, která motor zastaví byť
jen na několik sekund. Pokud by
pak stírače nezačaly znovu
fungovat , obraťte se na
autorizovaný servis Fiat .
(r
obr. 64
F0X0040m
OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA obr. 64
Zapnou se stiskem spínače A bez
ohledu na polohu klíčku v zapalování.
Jakmile se světla rozsvítí, spínač se
rozbliká a na přístrojové desce se
rozsvítí kontrolky .
Výstražná světla vypnete opětným
stiskem tlačítka.Používání výstražných
světel je upraveno
pravidly silničního provozu,
které platí v zemi, v níž se s
vozidlem právě nacházíte. Řidič
je povinen tato pravidla
dodržovat .
POZOR
63
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 63

OVLÁDACÍ SPÍNAČE obr. 65
Nacházejí se mezi středovými vývody
vzduchu.
Fungují pouze s klíčkem v zapalování
na poloze MAR.
Zapnutím funkce se rozsvítí příslušná
kontrolka na přístrojové desce.
Výstražná světla se vypnou opětným
stiskem tlačítka.
(
r
obr. 65
F0X0041m
Zadní svítilny do mlhy
Spínač A: pro zapnutí svítilny musejí
být zapnuté potkávací světlomety
a/nebo přední světlomety do mlhy.
Otočením klíčku na STOP se zadní
svítilny do mlhy vypnou.
Po opětném nastartování motoru je
nutno je znovu zapnout, je-li třeba.
Přední světlomety do mlhy
Spínač B: pro rozsvícení těchto
světel je třeba mít zapnutá vnější
světla (ne dálková). Otočením klíčku
na STOP se přední světlomety do
mlhy vypnou.
Po opětném nastartování motoru je
nutno je znovu zapnout, je-li třeba.Světlomety
Spínač C: pro aktivaci těchto světel
je třeba mít rozsvícené dálkové
světlomety. Otočením klíčku na
STOP se dálkové světlomety vypnou.
Po opětném nastartování motoru je
nutno je znovu zapnout, je-li třeba.
64
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 64

SPÍNAČ PRO PŘERUŠENÍ
PŘÍVODU PALIVA obr. 66
Tento bezpečnostní vypínač zasáhne
při nárazu vozidla, kdy přerušením
přívodu paliva vypne motor.
obr. 66
F0X0042m
obr. 67
F0X0043m
Pokud po nárazu ucítíte
zápach paliva nebo
zjistíte úniky z palivové
soustavy, spínač nezapínejte,
aby nedošlo k požáru.
POZOR
VNITŘNÍ VÝBAVA
ODKLÁDACÍ SKŘÍŇKA obr. 67
Otevře se zatažením za rukojeť A.
U některých verzí při otevření víka
skříňky rozsvítí světlo v ní.
U některých verzí je i horní skříňka,
který se otevře stiskem tlačítka B. Jestliže po nárazu nedochází k úniku
paliva a vozidlo je schopné
pokračování v jízdě, lze obnovit
přívod paliva stiskem tlačítka A.
Při nehodě vozidla nezapomeňte
otočit klíček zapalování do polohy
STOP, aby se nevybila baterie.
Nenechávejte za jízdy
otevřenou schránku v
palubní desce: mohla by v
případě havárie zranit
spolucestujícího.
POZOR
65
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 65

obr. 68
F0X0044m
obr. 69
F0X0045m
obr. 70
F0X0046m
PŘIHRÁDKA NA BRÝLE
obr. 68
U některých verzí se ve dveřích u
řidiče nachází přihrádka na brýle.
Otevře se zatlačením po směru
šipky.
PŘEDNÍ STROPNÍ SVÍTIDLO
S kolébkovým krytem obr. 69
Stropní svítidlo se ovládá stiskem
krytu takto:
stiskem do polohy 1: nesvítí
neutrální poloha: rozsvítí se při
otevření dveří;
stiskem do polohy 2: svítí stáleSe spínači a bodovým
světlem obr. 70
Stropní svítidlo se rozsvítí za dvou
stavů v závislosti na poloze spínače
A:
1: svítí stále (ON) i se zavřenými
dveřmi;
2: rozsvítí se automaticky při
otevření některých dveří;
3: je trvale zhasnuté (OFF).
Bodové svítidlo
Bodové svítidlo se ovládá
spínačem B:
1: bodové světlo svítí (ON);
2: bodové světlo nesvítí (OFF).Časované svícení
stropních svítidel
U některých verzí: pro pohodlnější
nastoupení/vystoupení z vozidla,
zejména v noci nebo na málo
osvětlených místech, mohou svítidla
fungovat podle jedné ze dvou logik
časování:
Časované svícení
při nastupování do vozidla
Stropní svítidla se rozsvítí takto:
– při odemknutí předních dveří na
dobu 15 sekund;
– při otevření některých z bočních
dveří po dobu asi tří minut;
– při zavření dveří (do tří minut) na
sedm sekund.
66
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 66

obr. 71
F0X0047m
obr. 72
F0X0048m

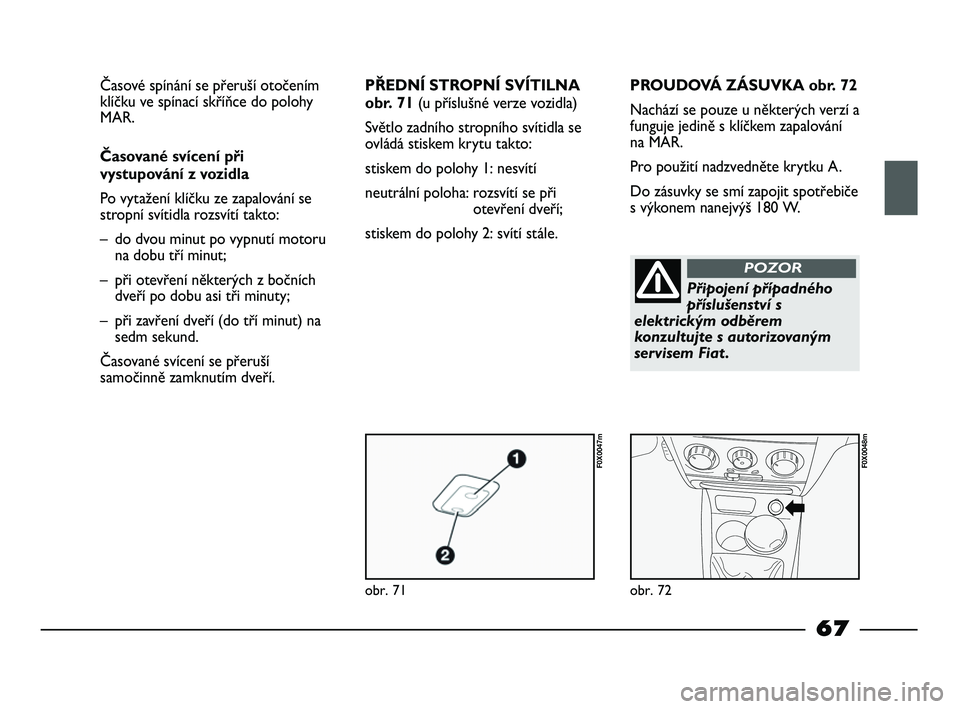

Časové spínání se přeruší otočením
klíčku ve spínací skříňce do polohy
MAR.
Časované svícení při
vystupování z vozidla
Po vytažení klíčku ze zapalování se
stropní svítidla rozsvítí takto:
– do dvou minut po vypnutí motoru
na dobu tří minut;
– při otevření některých z bočních
dveří po dobu asi tři minuty;
– při zavření dveří (do tří minut) na
sedm sekund.
Časované svícení se přeruší
samočinně zamknutím dveří.PŘEDNÍ STROPNÍ SVÍTILNA
obr. 71 (u příslušné verze vozidla)
Světlo zadního stropního svítidla se
ovládá stiskem krytu takto:
stiskem do polohy 1: nesvítí
neutrální poloha: rozsvítí se při
otevření dveří;
stiskem do polohy 2: svítí stále.PROUDOVÁ ZÁSUVKA obr. 72
Nachází se pouze u některých verzí a
funguje jedině s klíčkem zapalování
na MAR.
Pro použití nadzvedněte krytku A.
Do zásuvky se smí zapojit spotřebiče
s výkonem nanejvýš 180 W.
Připojení případného
příslušenství s
elektrickým odběrem
konzultujte s autorizovaným
servisem Fiat .
POZOR
67
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 67

obr. 73
F0X0049m
obr. 74
F0X0050m
Pokud budete
proudovou zásuvku
používat jako zapalovač
cigaret , nezapomínejte, že se
ohřívá na vysokou teplotu. Se
zásuvkou manipulujte opatrně.
Nedovolte, aby s ní zacházely
děti: nebezpečí požáru a
popálenin.
POZOR
Po použití zapalovače
cigaret zkontrolujte, zda
se vypnul.
POZOR
POPELNÍK obr. 73
Je pouze u některých verzí, nachází
se na prostředním tunelu.
Zpřístupní se otevřením krytky A.SLUNEČNÍ CLONY obr. 74
Nacházejí se napravo a nalevo od
vnitřního zpětného zrcátka. Sluneční
clony lze nastavit čelně i stranou.
Podle verzí se na zadní straně
sluneční clony u řidiče nachází kapsa
na doklady A a kosmetické zrcátko
B; na zadní straně clony u
spolucestujícího je kosmetické
zrcátko.
68
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 68

DVEŘE
Než otevřete dveře,
zkontrolujte, zda tak lze
učinit zcela bezpečně.
POZOR
ZVENKU
Otevření: otočte klíček do polohy
1-obr. 75 a zatáhněte za kliku.
Zavření: otočte klíček do polohy 2.
obr. 75
F0X0051m
obr. 76
F0X0052m
ZEVNITŘ
Otevření: zatáhněte za otevírací
páku A-obr. 76.
Zavření: zavřete dveře a stlačte páku.
CENTRÁLNÍ ZAMYKÁNÍ
Zvenku
Při zavřených dveřích zasuňte klíček
do zámku jedněch dveří a otočte jím.Zevnitř
Při zavřených dveřích zatlačte (pro
zamknutí) nebo zatáhněte (pro
odemknutí) na jednu z otevíracích
pák dveří.
Centrální zamknutí lze aktivovat i
dálkovým ovládáním.
UPOZORNĚNÍ Nesprávným
zavřením některých dveří nebo při
poruše systému se centrální
zamykání neaktivuje a po několika
pokusech se asi na 30 sekund vypne.
Během té doby lze dveře zamknout
nebo odemknout manuálně, bez
zásahu elektrického systému. Po 30
sekundách je řídicí jednotka opět
připravena přijímat povely.
Pokud byla odstraněna příčina
nefunkčnosti, zařízení začne znovu
normálně fungovat, v opačném
případě proběhne opět cyklus
vypnutí.
69
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 69

obr. 76
F0X0056m
obr. 77
F0X0057m
OVLÁDAČE OKEN
Elektrické obr. 76
(u příslušné verze vozidla)
V liště dveří u řidiče je prostor pro
dva spínače, jimiž se po přepnutí
klíčku na MAR ovládá:
A - levé okno;
B - pravé okno.
Ve vnitřní klice dveří na straně
spolucestujícího se nachází spínač
pro ovládání příslušného okna.
Okna otevřete stiskem spínače.
Zatažením se zavřou.
Nepatřičné zacházení s
elektrickými ovládači
oken je nebezpečné. Než
začnete s oknem manipulovat ,
zkontrolujte, zda nejsou
spolucestující vystaveni
nebezpečí úrazu přímo
pohybujícím se sklem nebo
předměty, jež se zachytily v
okně nebo do nichž by okno
narazilo. Při vystupování z
vozidla vždy vyjímejte klíček
zapalování, abyste vyloučili
možnost , že se okna dají do
pohybu a zraní osoby, které ve
vozidle zůstaly sedět .
POZORManuální obr. 77
(u příslušné verze vozidla)
Okno se otevře/zavře ovládacími
klikami A.
70
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 70
