Page 209 of 227

205
LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS

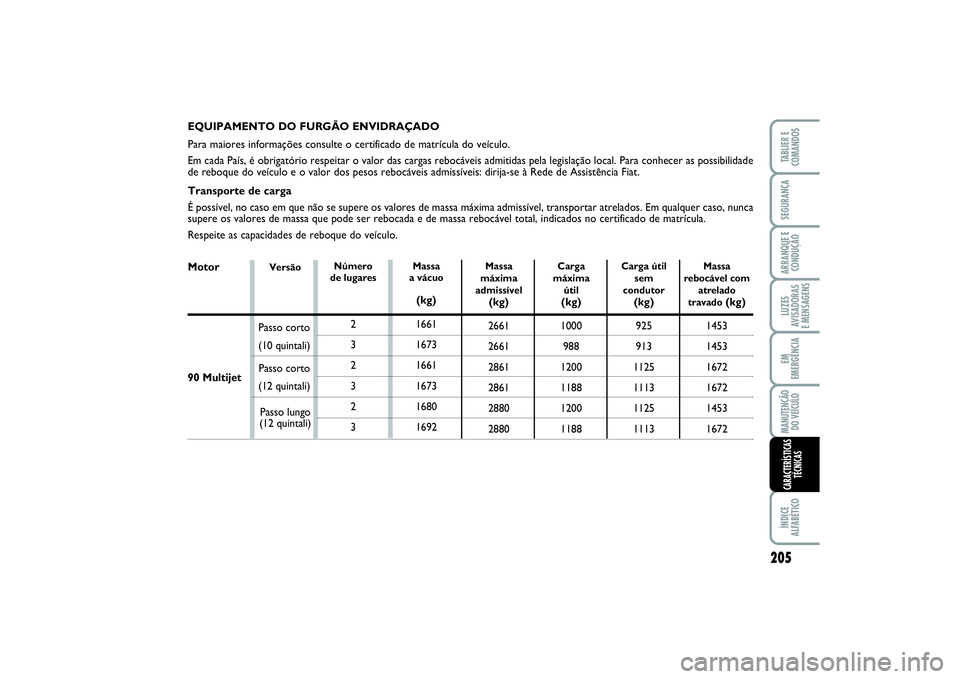

EQUIPAMENTO DO FURGÃO ENVIDRAÇADO
Para maiores informações consulte o certificado de matrícula do veículo.
Em cada País, é obrigatório respeitar o valor das cargas rebocáveis admitidas pela legislação local. Para conhecer as possibilidade
de reboque do veículo e o valor dos pesos rebocáveis admissíveis: dirija-se à Rede de Assistência Fiat.
Transporte de carga
É possível, no caso em que não se supere os valores de massa máxima admissível, transportar atrelados. Em qualquer caso, nunca
supere os valores de massa que pode ser rebocada e de massa rebocável total, indicados no certificado de matrícula.
Respeite as capacidades de reboque do veículo.
VersãoNúmero
de lugares
2
3
2
3
2
3
Massa
a vácuo(kg)
1661
1673
1661
1673
1680
1692
Carga útil
sem
condutor
(kg)
925
913
1125
1113
1125
1113
Massa
rebocável com
atrelado
travado
(kg)
1453
1453
1672
1672
1453
1672 Passo corto
(10 quintali)
Passo lungo
(12 quintali)
90 Multijet
Carga
máxima
útil(kg)
1000
988
1200
1188
1200
1188
Massa
máxima
admissível(kg)
2661
2661
2861
2861
2880
2880 Passo corto
(12 quintali) Motor
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 205
Page 210 of 227

206LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS

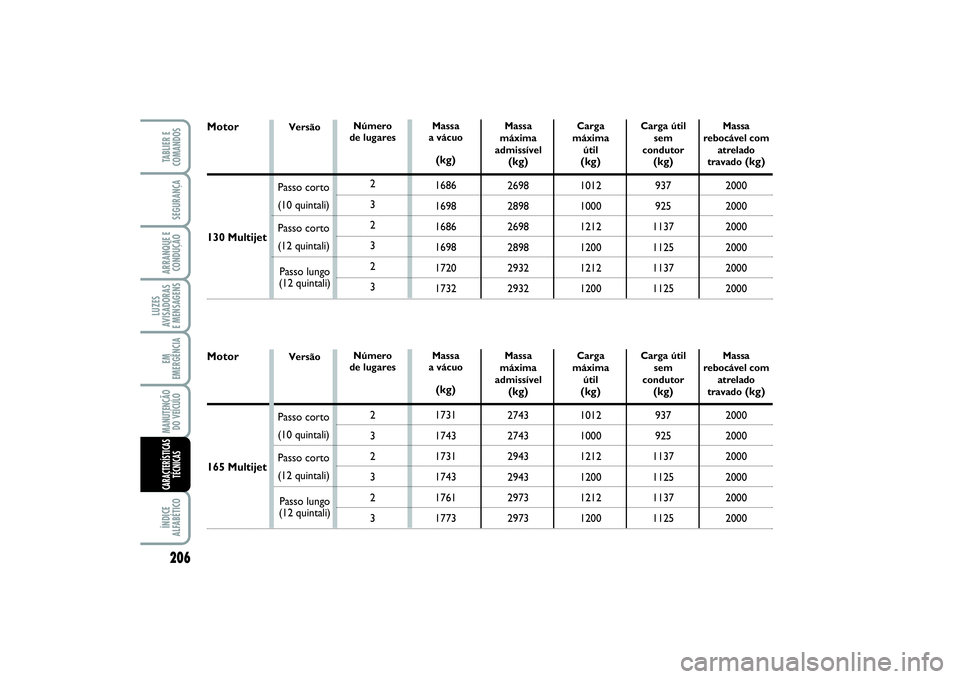

VersãoNúmero
de lugares
2
3
2
3
2
3
Massa
a vácuo(kg)
1686
1698
1686
1698
1720
1732
Carga útil
sem
condutor
(kg)
937
925
1137
1125
1137
1125
Massa
rebocável com
atrelado
travado
(kg)
2000
2000
2000
2000
2000
2000 Passo corto
(10 quintali)
Passo lungo
(12 quintali)
130 Multijet
Carga
máxima
útil(kg)
1012
1000
1212
1200
1212
1200
Massa
máxima
admissível(kg)
2698
2898
2698
2898
2932
2932 Passo corto
(12 quintali)
Motor
VersãoNúmero
de lugares
2
3
2
3
2
3
Massa
a vácuo(kg)
1731
1743
1731
1743
1761
1773
Carga útil
sem
condutor
(kg)
937
925
1137
1125
1137
1125
Massa
rebocável com
atrelado
travado
(kg)
2000
2000
2000
2000
2000
2000 Passo corto
(10 quintali)
Passo lungo
(12 quintali)
165 Multijet
Carga
máxima
útil(kg)
1012
1000
1212
1200
1212
1200
Massa
máxima
admissível(kg)
2743
2743
2943
2943
2973
2973 Passo corto
(12 quintali) Motor
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 206
Page 211 of 227

207
LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS
EQUIPAMENTO DO FURGÃO CABINADO COM PLATAFORMA
Para maiores informações consulte o certificado de matrícula do veículo.
Em cada País, é obrigatório respeitar o valor das cargas rebocáveis admitidas pela legislação local. Para conhecer as possibilidade
de reboque do veículo e o valor dos pesos rebocáveis admissíveis: dirija-se à Rede de Assistência Fiat.
Transporte de carga
É possível, no caso em que não se supere os valores de massa máxima admissível, transportar atrelados. Em qualquer caso, nunca
supere os valores de massa que pode ser rebocada e de massa rebocável total, indicados no certificado de matrícula.
Respeite as capacidades de reboque do veículo.
Motor
Número
de lugares
2
3
2
3
Massa
a vácuo(kg)
1538
1550
1553
1565
Carga útil
sem
condutor
(kg)
1337
1325
1335
1323
Massa
rebocável com
atrelado
travado
(kg)
1930
1930
1937
1937
130 Multijet
Carga
máxima
útil(kg)
1412
1400
1410
1398
Massa
máxima
admissível(kg)
2950
2950
2963
2963 165 Multijet
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 207
Page 212 of 227

MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS208CARACTERÍSTICAS
TÉCNICAS
120
Multijet
80
8
9
5,25
1,9
0,519
7,5 90
Multijet ()
80
8
8
6,2
1,7
0,519
7,5

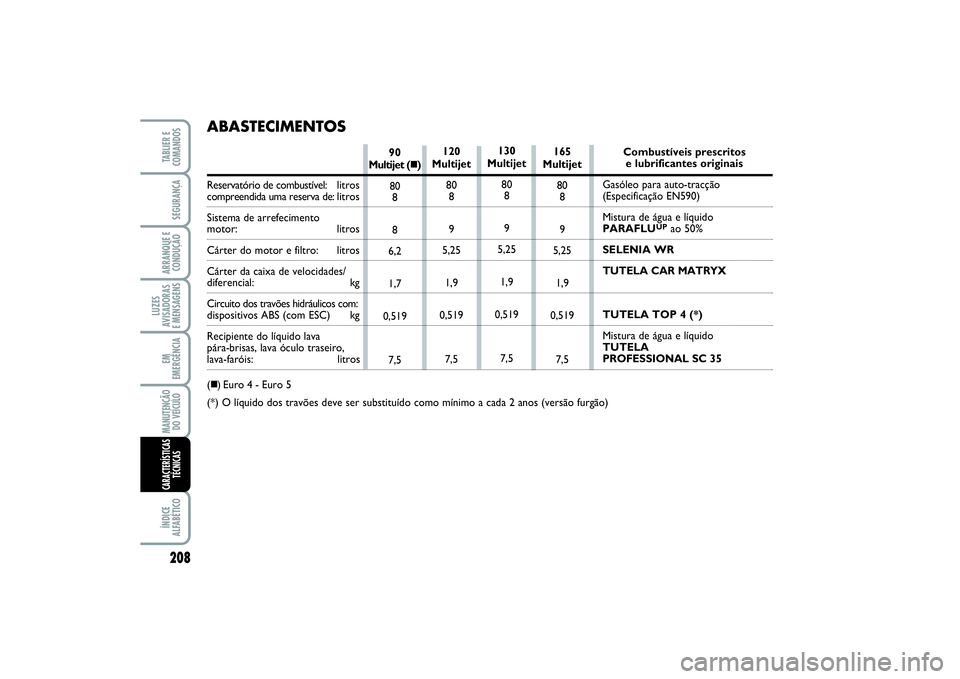

ABASTECIMENTOSReservatório de combustível: litroscompreendida uma reserva de: litros
Sistema de arrefecimento motor: litrosCárter do motor e filtro: litros
Cárter da caixa de velocidades/diferencial: kg
Circuito dos travões hidráulicos com:dispositivos ABS (com ESC) kg
Recipiente do líquido lava
pára-brisas, lava óculo traseiro,lava-faróis: litros
() Euro 4 - Euro 5
(*) O líquido dos travões deve ser substituído como mínimo a cada 2 anos (versão furgão)Combustíveis prescritos
e lubrificantes originais
Gasóleo para auto-tracção
(Especificação EN590)
Mistura de água e líquido
PARAFLU
UP
ao 50%
SELENIA WR
TUTELA CAR MATRYX
TUTELA TOP 4 (*)
Mistura de água e líquido
TUTELA
PROFESSIONAL SC 35 165
Multijet
80
8
9
5,25
1,9
0,519
7,5 130
Multijet
80
8
9
5,25
1,9
0,519
7,5
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 208
Page 213 of 227

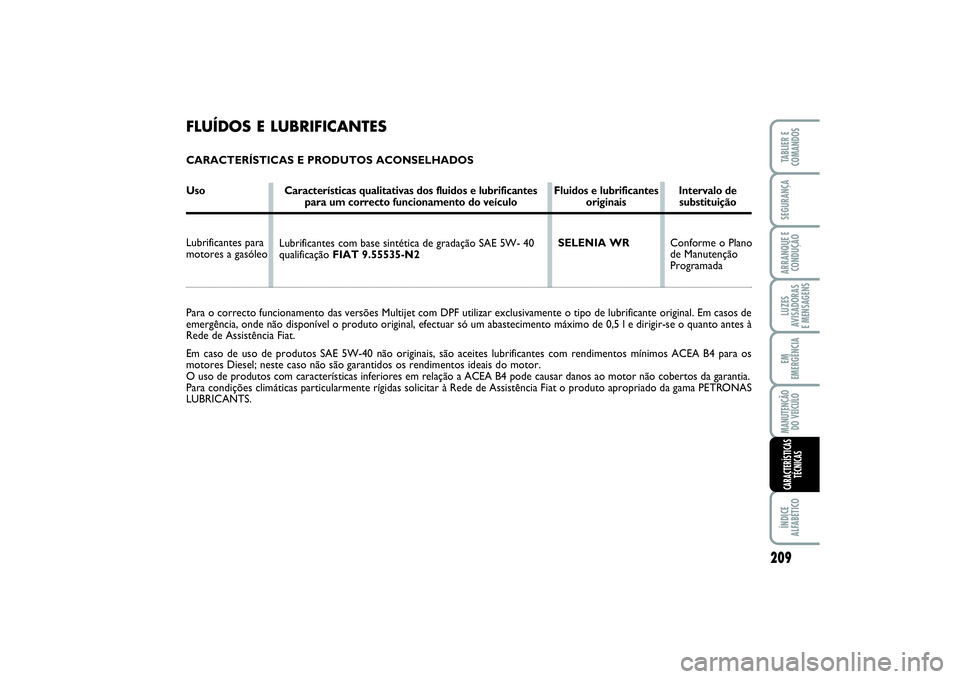

FLUÍDOS E LUBRIFICANTESCARACTERÍSTICAS E PRODUTOS ACONSELHADOSUso Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Intervalo de
para um correcto funcionamento do veículo originais substituição
Lubrificantes para
motores a gasóleo Para o correcto funcionamento das versões Multijet com DPF utilizar exclusivamente o tipo de lubrificante original. Em casos de
emergência, onde não disponível o produto original, efectuar só um abastecimento máximo de 0,5 l e dirigir-se o quanto antes à
Rede de Assistência Fiat.
Em caso de uso de produtos SAE 5W-40 não originais, são aceites lubrificantes com rendimentos mínimos ACEA B4 para os
motores Diesel; neste caso não são garantidos os rendimentos ideais do motor.
O uso de produtos com características inferiores em relação a ACEA B4 pode causar danos ao motor não cobertos da garantia.
Para condições climáticas particularmente rígidas solicitar à Rede de Assistência Fiat o produto apropriado da gama PETRONAS
LUBRICANTS.SELENIA WR
Lubrificantes com base sintética de gradação SAE 5W- 40
qualificação FIAT 9.55535-N2Conforme o Plano
de Manutenção
Programada
MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS
209
CARACTERÍSTICAS
TÉCNICAS
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 209
Page 214 of 227

MANUTENÇÃO
DO VEÍCULOEM
EMERGÊNCIAARRANQUE E
CONDUÇÃOSEGURANÇATABLIER E
COMANDOSÍNDICE
ALFABÉTICOLUZES
AVISADORAS
E MENSAGENS210CARACTERÍSTICAS
TÉCNICAS
UsoLubrificantese massas para a
transmissãoLíquido para os travões
Protector
para radiadoresLíquido para
lava pára-brisas/
lava óculo traseiro/lava-faróis
Fluidos e lubrificantes
aconselhados
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35
Características qualitativas dos fluidos e lubrificantes
para um correcto funcionamento do veículoÓleo sintético SAE 75W-85
que supere a especificação API GL4 e MIL-L-2105 D LEV
Massa a base de sabões de lítio com bissulfureto de molibdénio,
consistência NLGI 2
Lubrificante para a direcção assistida
Supera as especificações ATF DEXRON III
Fluido sintético para sistemas hidráulicos e electro-hidráulicos
Fluido sintético, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Protector com acção anti-congelante (de cor vermelha) para
sistemas de arrefecimento a base de glicol mono-etilénico
inibido com formulação orgânica baseada na tecnologia O.A.T.
Supera as especificações CUNA NC 956-16, astm d 3306
Mistura de álcoois, água e tensioactivos CUNA NC 956-11
Aplicações
Caixas de velocidades e
diferenciais mecânicos
Junções homocinéticas
Direcção assistida
hidráulica
Direcção assistida
hidráulica
Travões hidráulicos
e comandos hidráulicos
da embraiagem
Circuitos de arrefecimen-
to Percentagem de uso:
50% até a –35°C
Utilize puro ou
diluído nos sistemas
limpa/lava pára-brisas
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 210
Page 215 of 227

211
LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS
❒
ciclo extra-urbano: é efectuada uma
condução que simula o uso de circu-
lação extra-urbana do veículo com
frequentes acelerações em todas as
velocidades; a velocidade de percurso
varia de 0 a 120 km/h;
❒
consumo combinado: é determinado
considerando cerca de 37% do ciclo
urbano e cerca de 63% do ciclo extra-
urbano.

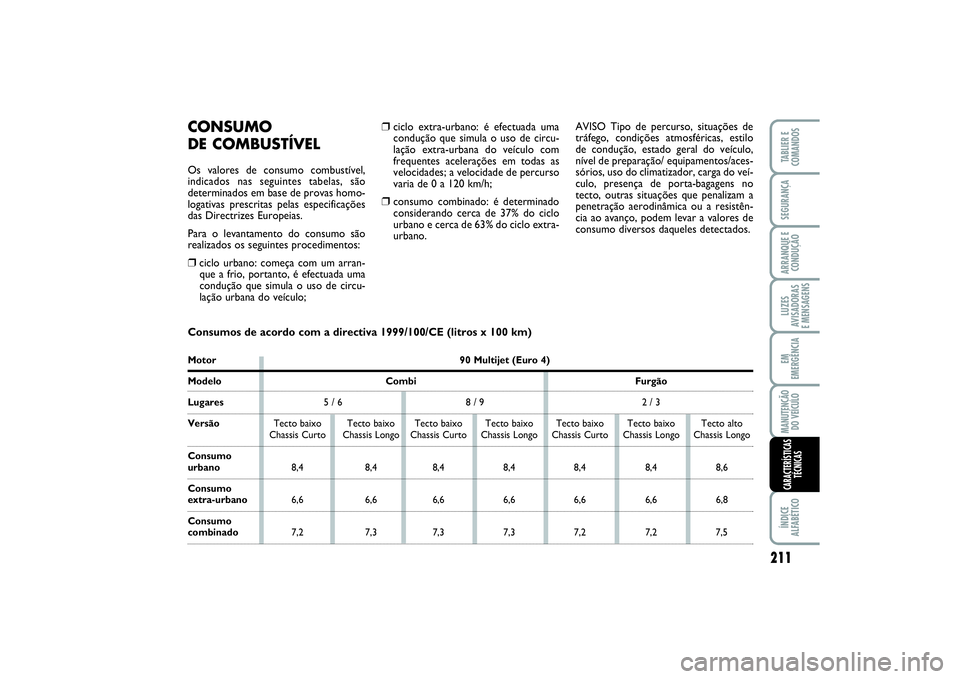

CONSUMO
DE COMBUSTÍVELOs valores de consumo combustível,
indicados nas seguintes tabelas, são
determinados em base de provas homo-
logativas prescritas pelas especificações
das Directrizes Europeias.
Para o levantamento do consumo são
realizados os seguintes procedimentos:❒
ciclo urbano: começa com um arran-
que a frio, portanto, é efectuada uma
condução que simula o uso de circu-
lação urbana do veículo;AVISO Tipo de percurso, situações de
tráfego, condições atmosféricas, estilo
de condução, estado geral do veículo,
nível de preparação/ equipamentos/aces-
sórios, uso do climatizador, carga do veí-
culo, presença de porta-bagagens no
tecto, outras situações que penalizam a
penetração aerodinâmica ou a resistên-
cia ao avanço, podem levar a valores de
consumo diversos daqueles detectados.
Consumos de acordo com a directiva 1999/100/CE (litros x 100 km)Motor 90 Multijet (Euro 4)Modelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo
urbano8,4 8,4 8,4 8,4 8,4 8,4 8,6
Consumoextra-urbano6,6 6,6 6,6 6,6 6,6 6,6 6,8
Consumo combinado7,2 7,3 7,3 7,3 7,2 7,2 7,5
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 211
Page 216 of 227
212LUZES
AVISADORAS
E MENSAGENSÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICAS

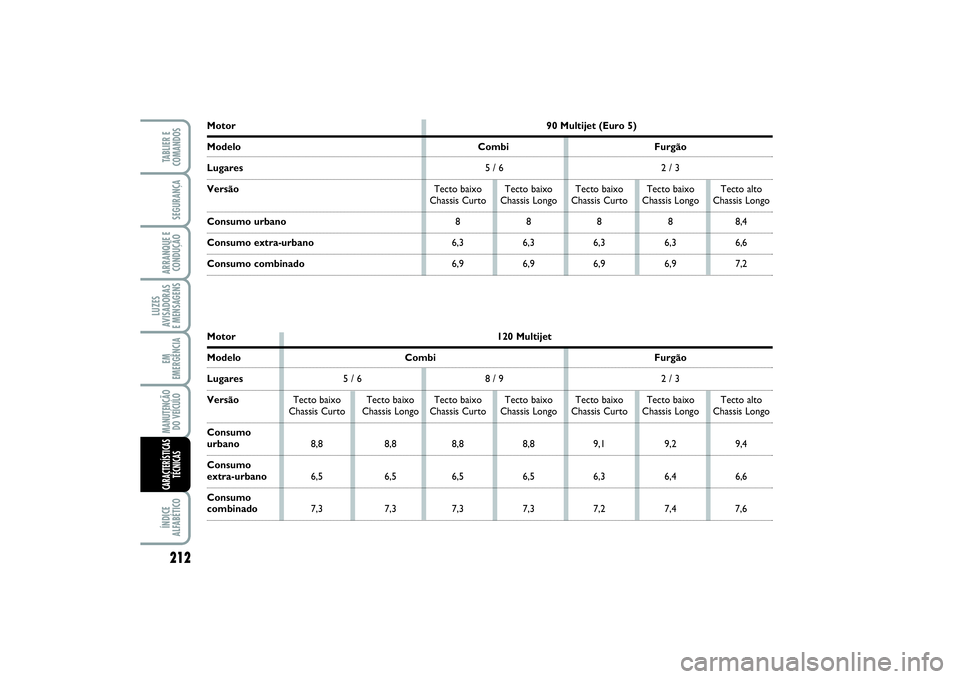

Motor 90 Multijet (Euro 5)Modelo Combi FurgãoLugares5 / 6 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo urbano8 8 8 8 8,4Consumo extra-urbano6,3 6,3 6,3 6,3 6,6Consumo combinado6,9 6,9 6,9 6,9 7,2Motor 120 MultijetModelo Combi FurgãoLugares5 / 6 8 / 9 2 / 3
VersãoTecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto baixo Tecto alto
Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Curto Chassis Longo Chassis Longo
Consumo
urbano8,8 8,8 8,8 8,8 9,1 9,2 9,4
Consumoextra-urbano6,5 6,5 6,5 6,5 6,3 6,4 6,6
Consumo combinado7,3 7,3 7,3 7,3 7,2 7,4 7,6
179-214 SCUDO LUM P 20/11/13 13.52 Pagina 212
