PESI AUTOTELAI CABINATI MAXI (versioni MAXI)
Versioni PTT 3500 kgVersioni PTT 3995 kg -
4005 kg - 4250 kgVersioni
PTT 4400
kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Carichi massimi ammessi (**)
– asse anteriore: 2100 2100 2100 2100 2100
– asse posteriore: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– totale: 3500 3500 3995 - 4250 3995 - 4250 4400
Carichi trainabili
– rimorchio frenato: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– rimorchio non frenato: 750 750 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 ÷ 120 100 - 120 100 - 120 100 100
(*) Versione per mercati specifici
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
309

PESI AUTOTELAI CABINATI CON PIANALE
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1630 1630 1630
– asse posteriore: 1650 1650 1650
– totale: 3000 3000 3000
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
310
DATI TECNICI

PESI AUTOTELAI CABINATI CON PIANALE
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
311

PESI AUTOTELAI CABINATI CON PIANALE
Versioni PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3500 3500 3500
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
312
DATI TECNICI

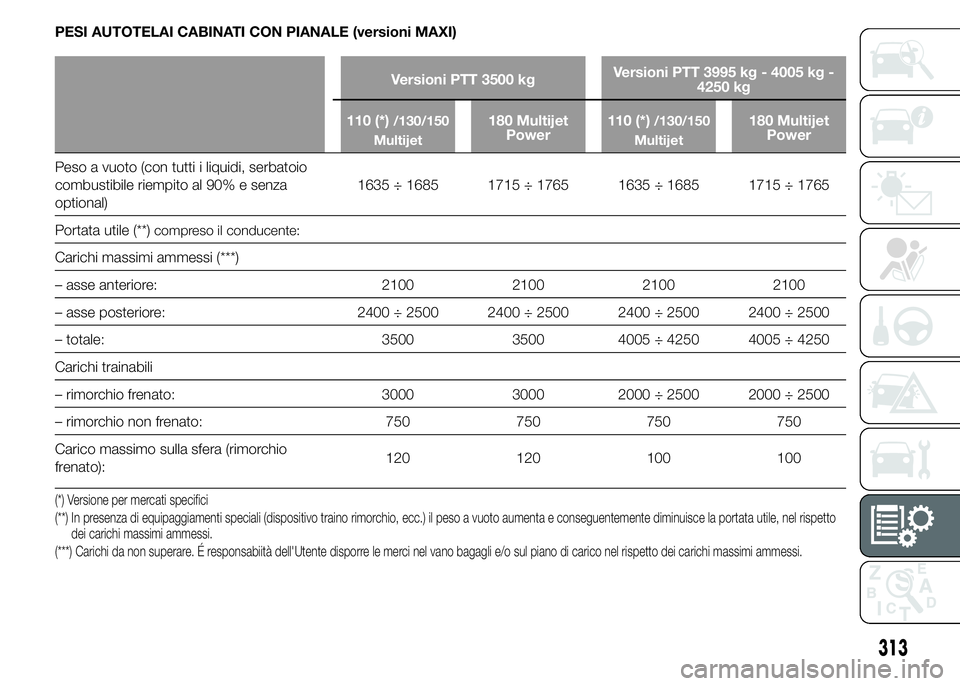

PESI AUTOTELAI CABINATI CON PIANALE (versioni MAXI)
Versioni PTT 3500 kgVersioni PTT 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 2100 2100 2100 2100
– asse posteriore: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totale: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Carichi trainabili
– rimorchio frenato: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– rimorchio non frenato: 750 750 750 750
Carico massimo sulla sfera (rimorchio
frenato):120 120 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
313

PESI AUTOTELAI CON CABINA ALLUNGATA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
314
DATI TECNICI

PESI AUTOTELAI CON CABINA ALLUNGATA
Versioni PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3500 3500 3500
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
315

PESI AUTOTELAI CON CABINA ALLUNGATA (versioni MAXI)
Versioni PTT 3500 kgVersioni PTT 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Portata utile (**)
compreso il conducente:
Carichi massimi ammessi (***)
– asse anteriore: 2100 2100 2100 2100
– asse posteriore: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totale: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Carichi trainabili
– rimorchio frenato: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– rimorchio non frenato: 750 750 750 750
Carico massimo sulla sfera (rimorchio
frenato):120 120 100 100
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portatautile, nel rispetto
dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
316
