Bojāts drošinātājs
135
ĀTRA PALĪDZĪBA
8
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
Drošinātāji A (ampēri) Sadale
12 7,5 Tuvās gaismas lukturi labajā pusē
13 7,5 Tuvās gaismas lukturi kreisajā pusē - Lukturu korektors
31 7,5 Barošanas relejs
32 10 Salona apgaismojums
33 15 Aizmugurējā 12V kontaktligzda
34 - Neizmantots
35 7,5 Atpakaļgaitas gaismas - Ūdens klātbūtnes dīzeļdegvielā zonde
36 15 Centrālās atslēgas slēdzis - Akumulatora baterija
37 7,5 Bremžu lukturu slēdzis - Trešais bremžu lukturis - Mēraparātu panelis
38 1 0 Barošanas relejs
39 10 Autoradio - Diagnostikas ligzda - Signalizācijas sirēna - Programmējamās papildu apsildes vadības slēdži -
Gaisa kondicionētāja vadības slēdži - Hronotahogrāfs - Akumulatora baterija
40 15 Atkausēšana : aizmugurējais logs (kreisajā pusē), vadītāja puses atpakaļskata spogulis
41 15 Atkausēšana : aizmugurējais logs (labajā pusē), pasažiera puses atpakaļskata spogulis
42 7, 5 ABS procesors un sensors - ASR sensors - CDS sensors - Bremžu lukturu slēdzis
43 30 Priekšējo logu tīrītāju motors
44 20 Piepīpētājs - Priekšējā 12 V kontaktligzda
45 7,5 Durvju slēdži
46 - Neizmantots
47 20 Vadītāja logu pacēlāja motors
48 20 Pasažiera logu pacēlāja motors
49 7, 5 Autoradio - Vadītāja sēdvietas slēdži - Vadītāja puses logu pacēlājs
50 7,5 Drošības spilvenu un spriegotāju bloks
51 7, 5 Hronotahogrāfs - Ātruma regulētājs - Gaisa kondicionētāja slēdži
52 7,5 Izvēles barošanas relejs
53 7,5 Mēraparātu panelis - Aizmugurējie miglas lukturi

Bojāts drošinātājs
136
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
Drošinātāji A (ampēri) Sadale
54 - Neizmantots
55 15 Apsildāmi sēdekļi
56 15 12 voltu kontaktligzda aizmugurējiem pasažieriem
57 10 Programmējama papildu apsilde
58 10 Sānu stāvgaismas
59 7, 5 Pneimatiskā piekare
60 - Netiek izmantots
61 - Netiek izmantots
62 - Netiek izmantots
63 10 Programmējamas papildu apsildes komutators
64 - Netiek izmantots
65 30 Programmējamas papildu apsildes ventilators
Drošinātāju bloks pasažieru balstā
Atbrīvojiet pārsegu.
Pēc darbu pabeigšanas ļoti uzmanīgi
aizveriet pārsegu.

Bojāts drošinātājs
137
ĀTRA PALĪDZĪBA
8
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014

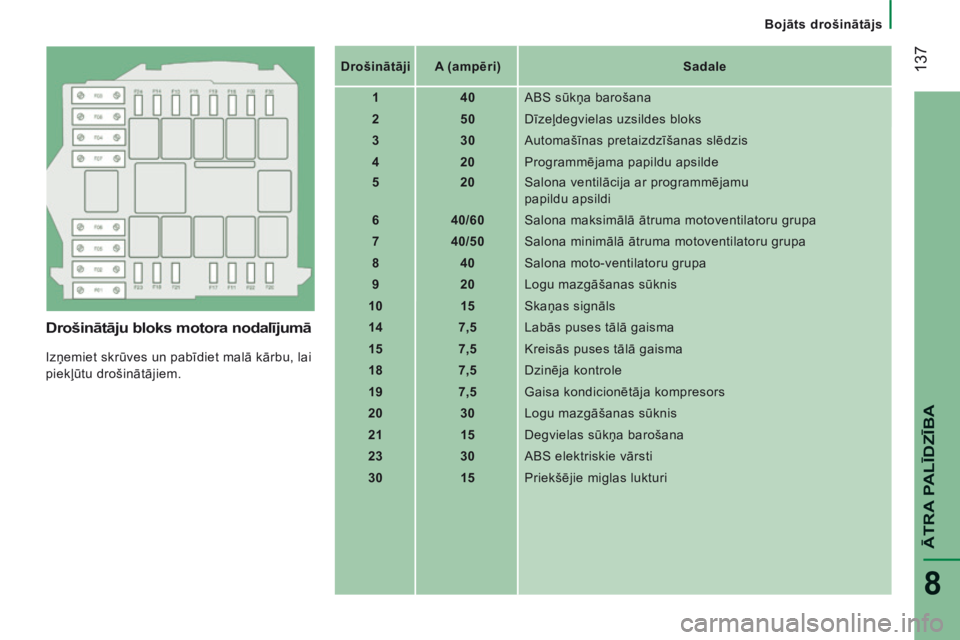

Drošinātāju bloks motora nodalījumā
Izņemiet skrūves un pabīdiet malā kārbu, lai
piekļūtu drošinātājiem. Drošinātāji
A (ampēri) Sadale
1 40 ABS sūkņa barošana
2 50 Dīzeļdegvielas uzsildes bloks
3 30 Automašīnas pretaizdzīšanas slēdzis
4 20 Programmējama papildu apsilde
5 20 Salona ventilācija ar programmējamu
papildu apsildi
6 40/60 Salona maksimālā ātruma motoventilatoru grupa
7 40/50 Salona minimālā ātruma motoventilatoru grupa
8 40 Salona moto-ventilatoru grupa
9 20 Logu mazgāšanas sūknis
10 15 Skaņas signāls
14 7, 5 Labās puses tālā gaisma
15 7,5 Kreisās puses tālā gaisma
18 7,5 Dzinēja kontrole
19 7,5 Gaisa kondicionētāja kompresors
20 30 Logu mazgāšanas sūknis
21 15 Degvielas sūkņa barošana
23 30 ABS elektriskie vārsti
30 15 Priekšējie miglas lukturi

Bojāta spuldze vai lampa
138
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
Mazgājot netīrumus ar augstspiediena
strūklu, nevērsiet to uz lukturiem,
gaismām un to apmalēm, lai izvairītos no
lakojuma un blīvējumu sabojāšanas.
SPULDZĪTES MAIŅA
Spuldzīšu un lampiņu veidi
Jūsu automašīnā ir uzstādītas dažāda veida
spuldzītes vai lampas.
Lai tās izņemtu :
Veids A Spuldzīte pilnībā no stikla : velciet vieglītēm, jo tā ir
ievietota ar spiedienu.
Veids B Spuldzīte ar ietveri : piespiediet spuldzīti, tad pagrieziet to pretēji
pulksteņa rādītāja virzienam.
Veids C Cilindriska spuldzīte : papletiet kontaktus. Lai noņemtu vai uzstādītu atpakaļ
skrūvi, izmantojiet skrūvgriezi, kas
ievietots instrumentu kastē zem priekšējā
pasažiera sēdekļa.
Lai katru spuldzīti vai lampiņu novietotu
vietā, veiciet tās pašās darbības apgrieztā
secībā.
Veids D - E Halogēnu spuldzīte : izņemiet fiksēšanas atsperi no ligzdas.
Vienmēr nomainiet bojāto spuldzi vai
lampu ar jaunu spuldzi vai lampu ar
tādu pašu atsauces numuru un īpašībām.

Bojāta spuldze vai lampa
139
ĀTRA PALĪDZĪBA
8
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
1 - Tālās gaismas lukturi
Veids D , H7 - 55 W
- Noņemiet pārsegu, atvelkot gumijas mēlīti.
- Atvienojiet elektrisko konektoru.
- Atbrīvojiet fiksēšanas atsperi, piespiežot centrālo skavu.
- Uzmanīgi nomainiet lampiņu, sekojot, lai metāliskā daļa atbilstu uz luktura
esošām rievām. 2 - Tuvās gaismas lukturi
Veids D , H7 - 55 W
- Noņemiet pārsegu, atvelkot gumijas
mēlīti.
- Atvienojiet elektrisko konektoru.
- Atbrīvojiet fiksēšanas atsperi, piespiežot centrālo skavu.
- Uzmanīgi nomainiet spuldzīti, sekojot, lai metāliskā daļa atbilstu uz luktura
esošām rievām. Priekšējie lukturi
Atveriet motora pārsegu.
Lai piekļūtu spuldzītēm un lampiņām,
novietojiet plaukstu aiz optiskā bloka. Ja
nepieciešams, jūs varat noņemt optisko
bloku :
- Atvienojiet elektrisko konektoru, noņemot tā noslēggredzenu.
- Noņemiet abas optiskā bloka stiprinājuma skrūves.
- Pārvietojiet optisko bloku uz automašīnas centru, lai to izņemtu no
slīdošajām detaļām.
Kreisajā pusē uzmaniet motora pārsega balstu. 3 - Pagrieziena rādītāji
Veids A , WY21W - 21 W
- Noņemiet pārsegu, atvelkot gumijas
mēlīti.
- Pagrieziet spuldzīšu turētāju par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.
- Nomainiet spuldzīti.

Bojāta spuldze vai lampa
140
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
Halogēnu spuldzītes maiņa ir jāveic
pēc tam, kad lukturi vairākas minūtes ir
bijuši izslēgti (iespējams smagu apdegumu
risks). Neaiztieciet lampiņu kailām rokām,
neizmantojiet plūksnainas lupatiņas.
Katras darbības beigās pārbaudiet, vai
lukturi kārtīgi darbojas.
5 - Miglas lukturi
Veids E , H1 - 55 W
- Pagrieziet stūri pilnībā pa kreisi.
- Noņemiet skrūvi, kas novietota riteņa pārejā un tad atveriet pārsegu.
- Noņemiet pārsegu.
- Atvienojiet elektrisko konektoru.
- Atbrīvojiet fiksēšanas atsperi, piespiežot abas skavas.
- Uzmanīgi nomainiet lampiņu, sekojot, lai metāliskā daļa atbilstu uz luktura
esošām rievām.
LED dienas gaitas gaismas
Šīs elektroluminiscējošās diodes (LED)
darbojas vienlaikus kā dienas gaitas gaismas un
stāvgaismas.
Ja jūsu automašīna ir aprīkota ar LED dienas gaitas
gaismām, konsultējieties CITROËN pārstāvniecībā.
4 - Gabarītgaismas/dienas gaitas gaismas
Veids A , W21/5W - 21W un 5W
- Noņemiet pārsegu, atvelkot gumijas
mēlīti.
- Pagrieziet spuldzes turētāju par ceturtdaļapgriezienu pretēji pulksteņa
rādītāju virzienam.
- Nomainiet spuldzīti.

Bojāta spuldze vai lampa
141
ĀTRA PALĪDZĪBA
8
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
Plafona apgaismojums
Veids C , 12 V 10 W - 10 W
- Piespiediet punktus, kas norādīti ar bultiņām, tad noņemiet plafonu.
- Atveriet aizsargpārsegu.
- Nomainiet spuldzīti, paplešot abus kontaktus.
- Pārbaudiet, vai jaunās spuldzītes ir nofiksētas starp abiem kontaktiem.
- Aizveriet aizsargpārsegu.
- Novietojiet plafona lampiņu tās ligzdā un pārliecinieties, vai tā ir kārtīgi nofiksēta.
Sānu stāvgaismas
Veids A, W5W - 5W
- Ja jūsu automašīna ar tām ir aprīkota (L4 tipa furgons), noņemiet abas
stiprinājuma skrūves.
- Pavelciet spuldzes turētāju, lai to izņemtu no austiņām.
- Izņemiet un nomainiet spuldzīti.
Sānu pagrieziena rādītāji
Veids A , W 16 W F - 16 W
- Pārvietojiet atpakaļskata spoguli, lai piekļūtu skrūvēm.
- Noņemiet abas stiprinājuma skrūves.
- Pavelciet spuldzītes turētāju, lai atbrīvotu spraišļus.
- Pavelciet spuldzīti un tad nomainiet to. Priekšējā daļa / Aizmugurējā daļa

Bojāta spuldze vai lampa
142
JUMPER-PAPIER_LV_CHAP08_AIDE RAPIDE_ED01-2014
Aizmugurējie lukturi
Lai iegūtu plašāku informāciju par
spuldzītēm, iepazīstieties ar tabulu "Lampiņu
un spuldzīšu veidi".
Lai katru spuldzi novietotu atpakaļ vietā,
veiciet darbības apgrieztā secībā.
1. Stop gaismas
Veids B, P21W - 21W
2. Bremžu lukturi/gabarītgaismas
Veids B, P 21/5 W - 21W un 5W
3. Pagrieziena rādītāji
Veids B, PY 21 W - 21 W
4. Atpakaļgaitas lukturi
Veids A, W16W - 16W
5. Miglas lukturis
Veids A, W16W - 16W - Nosakiet, kura spuldzīte ir izdegusi, tad
atveriet aizmugurējās durvis.
- Noņemiet atbilstošo piekļuves lūku, noņemot tās septiņas stiprinājuma
skrūves (furgons)
vai
Noņemiet atbilstošo piekļuves lūku, pavelkot tās rokturi, lai atbrīvotu no
klipšiem (combi). - Atbrīvojiet elektrisko konektoru.
- Atskrūvējiet abas caurspīdīgā bloka
stiprinājuma skrūves.
- No ārpuses pavelciet caurspīdīgo bloku.
- Noņemiet sešas spuldzes turētāja stiprinājuma skrūves.
- Atbīdiet visas trīs turētājmēlītes un izņemiet spuldzes turētāju no ligzdas.
- Nomainiet izdegušo spuldzīti.
