2015 CITROEN BERLINGO ELECTRIC Instructieboekjes (in Dutch)

103


Trekken van een aanhanger

ACCESSOIRE
S
5


Gebruiksvoorschrift

Onder zeer zware
gebruiksomstandigheden (het trekken
van het maximale aanhangergewicht
op een steile helling bij hoge
temperatuur) wordt de airconditioning
automatisch uitgeschakeld, zodat de
prestaties van de motor weer kunnen
worden verhoogd.

Banden

Controleer de bandenspanning
van de auto (zie rubriek 8 in het
gedeelte "Identifi catie") en de
aanhanger en breng deze indien nodig
op de juiste waarde. Zie in de rubriek 6 het gedeelte
"Niveaus". Als het verklikkerlampje van
de koelvloeistoftemperatuur
gaat branden, stop dan zo
snel mogelijk en zet de motor
af.

Remmen

Het trekken van een aanhanger
vergroot de remweg. Rijd met matige
snelheid, schakel tijdig terug, rem
geleidelijk.

Trekhaak

Wij raden u aan gebruik te maken van
originele CITROËN-trekhaken met
bijbehorende kabelset, die tijdens de
ontwikkeling van uw auto uitgebreid
zijn getest en gehomologeerd, en de
montage hiervan toe te vertrouwen aan
het CITROËN-netwerk.
In geval van montage buiten het
CITROËN-netwerk, moet deze
montage worden uitgevoerd met
gebruikmaking van de voorbereide
geïntegreerde elektrische
voorzieningen aan de achterzijde van
de auto en de voorschriften van de
constructeur.
Conform de algemene voorschriften
die hierboven zijn vermeld, attenderen
wij u op het risico dat het monteren van
een trekhaak of elektrisch accessoire
zonder artikelnummer van CITROËN
met zich meebrengt. Hierdoor kunnen
storingen in het elektrisch systeem van
uw auto ontstaan. Raadpleeg eerst de
fabrikant.
Inbraakalarm, graveren van ruiten,
verbanddoos, veiligheidsvest,
parkeerhulp voor en achter,
gevarendriehoek, slotbouten voor
lichtmetalen wielen...

Stoelhoezen geschikt voor voorstoelen
met zij-airbags, passagiersbank,
rubber matten, textiel matten,
sneeuwkettingen, zonneschermen,
fi etsendrager voor op de achterklep...


OVERIGE ACCESSOIRES

Al deze accessoires en onderdelen zijn, na
getest en goedgekeurd te zijn ten aanzien van
bedrijfszekerheid en veiligheid, aangepast
aan uw auto. Er wordt een ruime keuze aan
accessoires en originele onderdelen, voorzien
van een artikelnummer, aangeboden.

Gamma professionele uitrusting
In de door de Directie Onderdelen
uitgegeven catalogus met accessoires
voor de Berlingo treft u verschillende
uitrustings- en indelingsmogelijkheden
aan, zoals:
Onderdelen om lading tegen te houden
(alle typen).
Laadrol.
Trekhaak, kabelset: deze trekhaak
moet bij het CITROËN-netwerk worden
gemonteerd.
Scheidingswanden en -roosters,
vloerbeschermingsplaten van gelakt
hout met antisliplaag.
Beschermingsroosters.


Zijwind

De zijwindgevoeligheid van de auto
is groter. Rijd daarom soepel en met
matige snelheid.
ABS/ESC

Het ABS of ESC werkt uitsluitend op
de auto en niet op de aanhanger.

Parkeerhulp achter

Bij het trekken van een aanhanger is
de parkeerhulp uitgeschakeld.


Er is tevens een ander aanbod van
accessoires beschikbaar, dat is onderverdeeld
in de thema's comfort, vrije tijd en onderhoud:

Uitrusting

104


Autoradio's, handsfree-sets,
luidsprekers, CD-wisselaar,
navigatiesysteem, USB-box,
Videoset ...
Voordat nieuwe audio- en/of
telematica-apparatuur wordt
gemonteerd, moet aan de hand
van de specifi caties altijd worden
gecontroleerd of deze kan
worden gecombineerd met de
standaarduitrusting van de auto en of
het elektrische systeem van de auto er
niet door wordt overbelast. Raadpleeg
eerst het CITROËN-netwerk. Om te voorkomen dat de werking van
de pedalen wordt gehinderd:


- controleer of de mat goed op zijn
plaats ligt en goed bevestigd is,

- gebruik nooit meer dan één mat per
plaats.


Maximaal toegestaan gewicht op
dakdragers


- Imperiaal: 120 Kg.

- Dwarsstangen op het dak: 100 Kg.

- Dwarsstangen op in lengte
gemonteerde dakstangen: 75 Kg.

Monteren van zenders voor
radiocommunicatie
Alvorens achteraf een zender voor
radiocommunicatie in te bouwen met
externe antenne op uw auto, adviseren
wij u contact op te nemen met een
vertegenwoordiger van het merk
CITROËN.
Het CITROËN-netwerk zal u
informeren over de gegevens van
de zenders (frequentie, maximum
vermogen, stand antenne, specifi eke
montagevoorschriften) die kunnen
worden gemonteerd, conform
de Richtlijn Elektromagnetische
compatibiliteit automobielen
(2004/104/CE).

Spatlappen vóór, spatlappen achter,
15/17 inch lichtmetalen velgen,
bekleding van wielkasten, lederen
stuurwiel, ...

Ruitensproeiervloeistof, reinigings-/
onderhoudsmiddelen voor interieur en
exterieur, lampen, ...
Het monteren van elektrische
uitrustingen of accessoires die niet
onder een artikelnummer in het
assortiment van CITROËN voorkomen
kan storingen in het elektronische
systeem van uw auto veroorzaken.
Houd hier rekening mee. Neem contact
op met een vertegenwoordiger van
het Merk om u te laten informeren
over het assortiment uitrustingen
en accessoires voorzien van een
artikelnummer.
Afhankelijk van het land van
bestemming is de aanwezigheid
van een veiligheidsvest, een
gevarendriehoek en een lampenset in
de auto verplicht.

Telematica-eenheid "Active Fleet
Data"
De telematica-eenheid die via het
"Full CAN"-netwerk rechtstreeks met
het hart van de auto verbonden is, is
onmiddellijk in staat om de volgende
informatie te geven:


- afgelegde afstand,

- nog af te leggen afstand voor de
volgende onderhoudsbeurt,

- waarschuwingen en storingen
(oliepeil, koelvloeistofniveau,
olietemperatuur,
koelvloeistoftemperatuur, enz...).
Fleetowners kunnen hiermee hun
bedrijfswagenpark beter volgen en
beheren.
Raadpleeg, afhankelijk van het land,
voor meer informatie het
CITROËN-netwerk.

Partners in prestaties en respect
voor het milieu

Innovatie voor nog betere prestaties
Sinds meer dan 40 jaar ontwikkelen de
Research & Development-teams van
TOTAL voor CITROËN smeermiddelen
die geschikt zijn voor de nieuwste
technologieën die in auto’s van het merk
CITROËN worden toegepast, zowel voor
wedstrijddoeleinden als gebruik in het
dagelijkse leven.
Zo kunt u rekenen op de beste prestaties
van de motor.

Een optimale bescherming
van uw motor
Het gebruik van TOTAL
smeermiddelen bij het
onderhoud van uw CITROËN
zorgt voor een langere
levensduur en betere prestaties
van de motor, waarbij tevens
het milieu wordt gerespecteerd.

prefereert

106


Motorkap openen




MOTORKAP OPENEN

Motorkapsteun

Zet om de motorkap open te houden de
motorkapsteun vast in de met een sticker
aangegeven houder in het plaatdeel aan
de linkerzijde van de auto.
Plaats voordat u de motorkap sluit
de motorkapsteun terug in de klem,
zonder te forceren.


Buitenzijde

Til de motorkap met één hand iets
op en steek uw andere hand met de
palm omlaag naar binnen, zodat u
gemakkelijk bij de haak kunt.
Duw met deze hand de veiligheidshaak
naar links. Open de motorkap.


Binnenzijde

Trek aan de hendel onder het
dashboard. De motorkap is
ontgrendeld.


Sluiten

Laat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot vallen.
Controleer of de motorkap goed vergrendeld is.
Open de motorkap liever niet als het hard waait.

Onder de motorkap

107
ONDERHOU
D
6


BENZINEMOTOR




1. Reservoir ruitensproeiers vóór.

2. Zekeringkast.

3. Reservoir koelvloeistof.

4. Reservoir rem- en
koppelingsvloeistof.

5. Luchtfi lter.

6. Oliepeilstok.

7. Motorolie (bij)vullen.

8. Reservoir
stuurbekrachtigingsvloeistof.


Accu-aansluitingen:
+ Metalen positieve aansluiting.
- Metalen negatieve aansluiting
(massa). Let goed op bij alle werkzaamheden
onder de motorkap.

Onder de motorkap

108


DIESELMOTOR


4. Reservoir rem- en
koppelingsvloeistof.

5. Luchtfi lter.

6. Oliepeilstok.
7. Motorolie (bij)vullen.

8. Reservoir
stuurbekrachtigingsvloeistof.

9. Handopvoerpomp.



1. Reservoir ruitensproeiers vóór.

2. Zekeringkast.

3. Reservoir koelvloeistof.

Accu-aansluitingen:
+ Metalen positieve aansluiting.
- Metalen negatieve aansluiting
(massa). Let goed op bij alle werkzaamheden onder de motorkap.

Niveaus

109
ONDERHOU
D
6

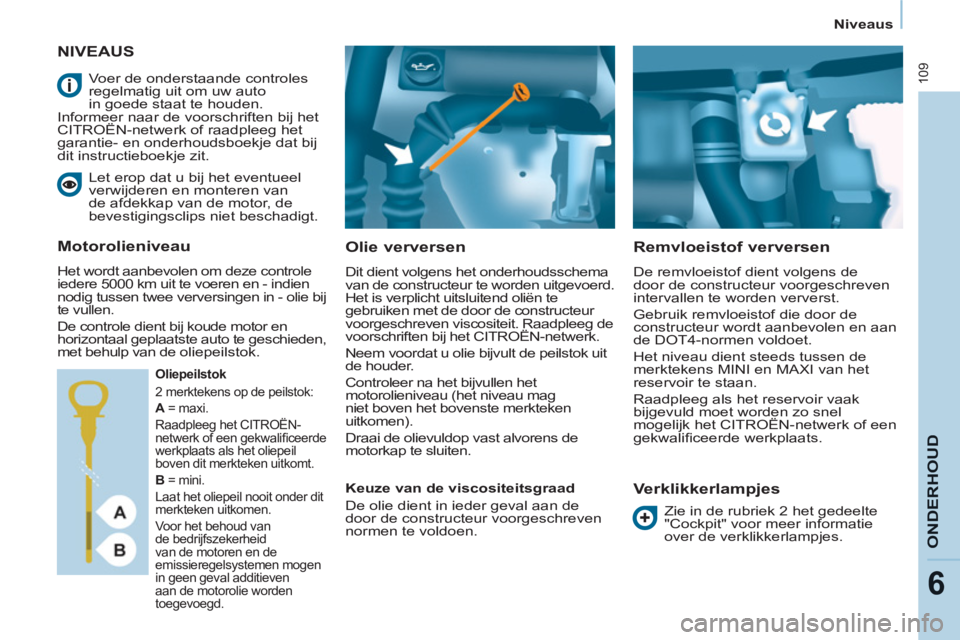

NIVEAUS

Olie verversen

Dit dient volgens het onderhoudsschema
van de constructeur te worden uitgevoerd.
Het is verplicht uitsluitend oliën te
gebruiken met de door de constructeur
voorgeschreven viscositeit. Raadpleeg de
voorschriften bij het CITROËN-netwerk.
Neem voordat u olie bijvult de peilstok uit
de houder.
Controleer na het bijvullen het
motorolieniveau (het niveau mag
niet boven het bovenste merkteken
uitkomen).
Draai de olievuldop vast alvorens de
motorkap te sluiten.

Remvloeistof verversen

De remvloeistof dient volgens de
door de constructeur voorgeschreven
intervallen te worden ververst.
Gebruik remvloeistof die door de
constructeur wordt aanbevolen en aan
de DOT4-normen voldoet.
Het niveau dient steeds tussen de
merktekens MINI en MAXI van het
reservoir te staan.
Raadpleeg als het reservoir vaak
bijgevuld moet worden zo snel
mogelijk het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.


Verklikkerlampjes

Let erop dat u bij het eventueel
verwijderen en monteren van
de afdekkap van de motor, de
bevestigingsclips niet beschadigt.

Motorolieniveau
Het wordt aanbevolen om deze controle
iedere 5000 km uit te voeren en - indien
nodig tussen twee verversingen in - olie bij
te vullen.
De controle dient bij koude motor en
horizontaal geplaatste auto te geschieden,
met behulp van de
oliepeilstok.

Oliepeilstok
2 merktekens op de peilstok:
A = maxi.
Raadpleeg het CITROËN-
netwerk of een gekwalifi ceerde
werkplaats als het oliepeil
boven dit merkteken uitkomt.
B = mini.
Laat het oliepeil nooit onder dit
merkteken uitkomen.
Voor het behoud van
de bedrijfszekerheid
van de motoren en de
emissieregelsystemen mogen
in geen geval additieven
aan de motorolie worden
toegevoegd.



Keuze van de viscositeitsgraad
De olie dient in ieder geval aan de
door de constructeur voorgeschreven
normen te voldoen.
Voer de onderstaande controles
regelmatig uit om uw auto
in goede staat te houden.
Informeer naar de voorschriften bij het
CITROËN-netwerk of raadpleeg het
garantie- en onderhoudsboekje dat bij
dit instructieboekje zit.
Zie in de rubriek 2 het gedeelte
"Cockpit" voor meer informatie
over de verklikkerlampjes.

Niveaus

11 0


Koelvloeistofniveau

Gebruik om ernstige motorschade
te voorkomen uitsluitend door de
constructeur aanbevolen koelvloeistof.
Als de motor warm is, wordt de
temperatuur van de koelvloeistof
geregeld door de koelventilator.
Wacht voor werkzaamheden aan het
koelsysteem ten minste 1 uur nadat
de motor gedraaid heeft, omdat de
koelventilator nog kan (gaan) werken
als de sleutel uit het contactslot is
verwijderd en omdat het koelsysteem
onder druk staat.
Draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen en om te voorkomen dat de hete
koelvloeistof uit het koelsysteem spuit.
Trek, als de druk eenmaal gedaald is,
de dop los en vul koelvloeistof bij.
Laat het koelsysteem, als vaak
koelvloeistof moet worden bijgevuld,
zo snel mogelijk controleren door het
CITROËN-netwerk.

Vloeistofniveau
stuurbekrachtiging
Controleer het niveau van de stuurbekrachtigingsvloeistof als
de auto op een vlakke ondergrond staat en de motor koud
is. Draai de dop met geïntegreerde peilstok los en controleer
of het niveau tussen de merktekens MINI en MAXI staat.

Om het fi lter te regenereren, wordt
geadviseerd zo snel mogelijk, indien de
omstandigheden dit toelaten, gedurende
minstens 5 minuten met een snelheid
van 60 km/uur of hoger te rijden (totdat
de melding op het display verdwijnt en
het verklikkerlampje service uit gaat).
Tijdens het regenereren van het roetfi lter,
kunnen enkele geluiden van het relais
hoorbaar zijn onder het dashboard.
Raadpleeg het CITROËN-netwerk of
een gekwalifi ceerde werkplaats als de
melding niet verdwijnt en het lampje
Service blijft branden.

Bijvullen
Het niveau dient steeds tussen
de merktekens MINI en MAXI van
het expansievat te staan. Laat het
koelsysteem, als meer dan 1 liter
moet worden bijgevuld, controleren
door het CITROËN-netwerk of een
gekwalifi ceerde werkplaats.



Vloeistofniveau ruiten- en
koplampsproeiers
Wij adviseren u voor een optimale
reiniging en voor uw eigen veiligheid de
producten van CITROËN te gebruiken.
Bovendien mag het vloeistofniveau
niet worden bijgevuld met of worden
vervangen door water, om bevriezing te
voorkomen en een goede reiniging te
garanderen.
Inhoud reservoir ruitensproeiers:
ongeveer 3 liter.
Als uw auto is voorzien van
koplampsproeiers, bedraagt de inhoud
van het reservoir 6 liter.


Niveau brandstofadditief
(diesel met roetfilter)

Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het CITROËN-netwerk
of een gekwalifi ceerde werkplaats.



Afgewerkte producten

Vermijd langdurig huidcontact met
afgewerkte olie.
Remvloeistof is schadelijk voor de
gezondheid; het is bovendien een erg
bijtend middel.
Gooi afgewerkte olie, remvloeistof en
koelvloeistof niet in het riool, in het
water of op de grond, maar deponeer
deze in de daarvoor bestemde
containers bij het CITROËN-netwerk. Een te laag additiefniveau wordt
aangegeven door het verklikkerlampje
service in combinatie met een
geluidssignaal en een melding op het
multifunctionele display.
Als dit bij draaiende motor gebeurt,
komt dit doordat het roetfi lter verstopt
dreigt te raken (uitzonderlijke
rij-omstandigheden: veelvuldig
stadsverkeer, lage snelheid, lange
fi les, ...).
