Page 217 of 280

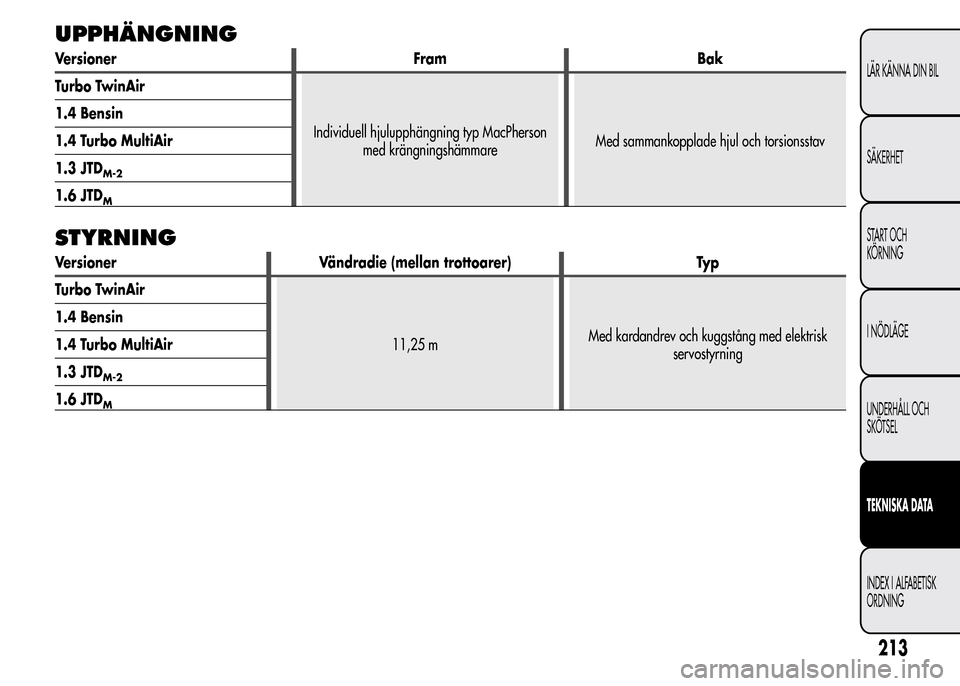

UPPHÄNGNING
Versioner Fram Bak
Turbo TwinAir
Individuell hjulupphängning typ MacPherson
med krängningshämmareMed sammankopplade hjul och torsionsstav 1.4 Bensin
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
STYRNING
Versioner Vändradie (mellan trottoarer) Typ
Turbo TwinAir
11,25 mMed kardandrev och kuggstång med elektrisk
servostyrning 1.4 Bensin
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
213
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 218 of 280

HJUL
FÄLGAR OCH DÄCK
Fälgar av gjutet stål eller lättmetall. Slanglösa däck med radiell
stomme. På registreringsbeviset anges även alla godkända däck.
OBSERVERA! Vid eventuella skillnader mellan "Drift- och
underhållshandboken" och "Registreringsbeviset" ta endast hänsyn till
uppgifterna på registreringsbeviset. För körsäkerheten är det
nödvändigt att bilen är försedd med däck av samma märke och typ på
alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa däck.
RESERVHJUL
Fälg av gjutet stål. Slanglöst däck
RÄTT AVLÄSNING AV DÄCKET
Exempel bild 175: 195/55 R 16 87H
195Nominell bredd (S, avstånd i mm mellan sidorna).
55Förhållande höjd/bredd (H/S) i procent.
RRadialdäck
16Diameter på fälgen i tum (Ø).
91Belastningsindex (kapacitet)
VIndex för max. hastighetIndex för max. hastighet
Qupp till 160 km/tim.
Rupp till 170 km/tim.
Supp till 180 km/tim.
Tupp till 190 km/tim.
Uupp till 200 km/tim.
Hupp till 210 km/tim.
Vupp till 240 km/tim.
Wupp till 270 km/tim.
Yupp till 300 km/tim.
Index för maximal hastighet för vinterdäck
QM+Supp till 160 km/tim.
TM + Supp till 190 km/tim.
HM+Supp till 210 km/tim.
bild 175A0J0139
214
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 219 of 280

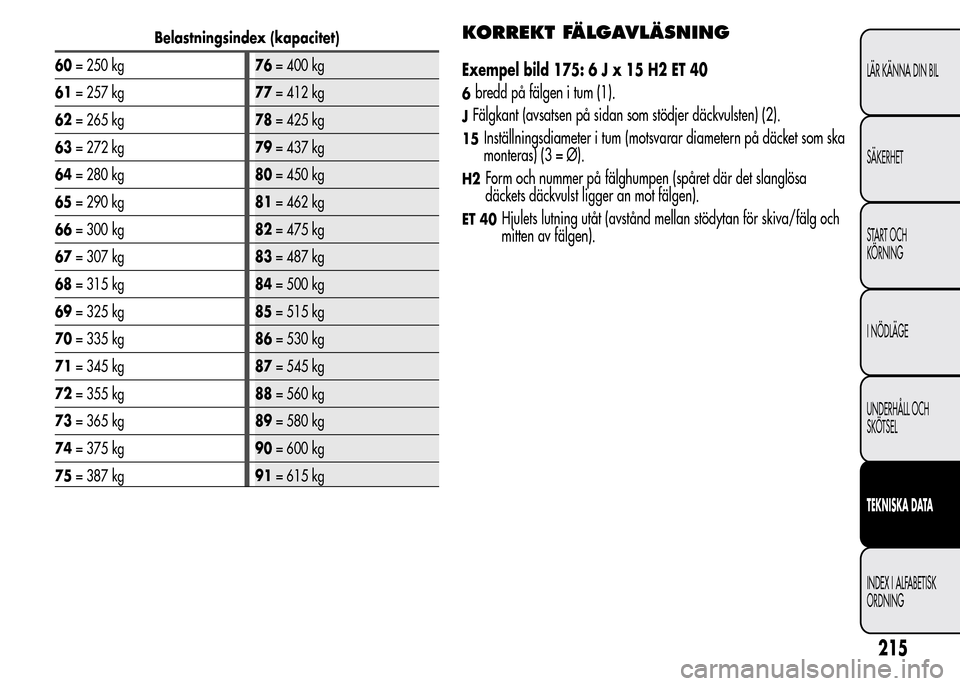

Belastningsindex (kapacitet)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgKORREKT FÄLGAVLÄSNING
Exempel bild 175:6Jx15H2ET40
6bredd på fälgen i tum (1).
JFälgkant (avsatsen på sidan som stödjer däckvulsten) (2).
15Inställningsdiameter i tum (motsvarar diametern på däcket som ska
monteras) (3 = Ø).
H2Form och nummer på fälghumpen (spåret där det slanglösa
däckets däckvulst ligger an mot fälgen).
ET 40Hjulets lutning utåt (avstånd mellan stödytan för skiva/fälg och
mitten av fälgen).
215
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 220 of 280

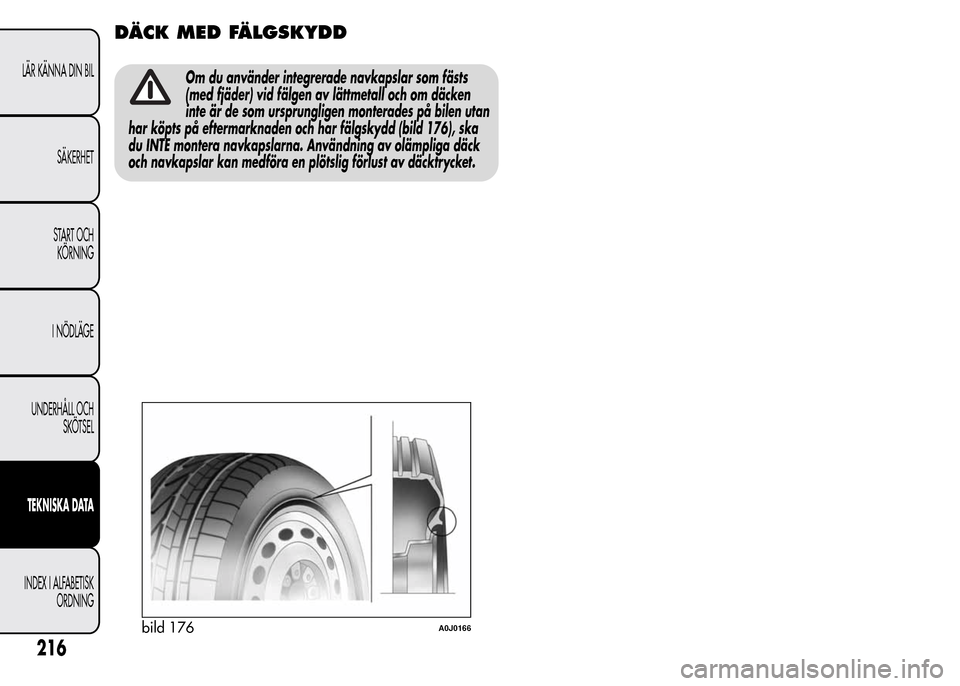

DÄCK MED FÄLGSKYDD
Om du använder integrerade navkapslar som fästs
(med fjäder) vid fälgen av lättmetall och om däcken
inte är de som ursprungligen monterades på bilen utan
har köpts på eftermarknaden och har fälgskydd (bild 176), ska
du INTE montera navkapslarna. Användning av olämpliga däck
och navkapslar kan medföra en plötslig förlust av däcktrycket.
bild 176A0J0166
216
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 221 of 280

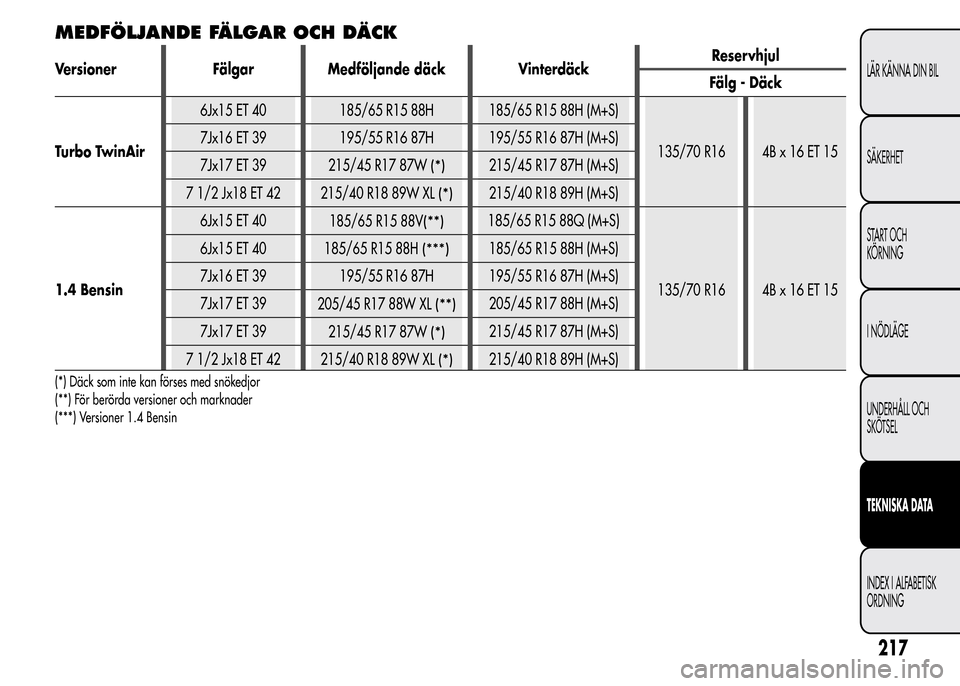

MEDFÖLJANDE FÄLGAR OCH DÄCK
Versioner Fälgar Medföljande däck VinterdäckReservhjul
Fälg - Däck
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Bensin6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(*) Däck som inte kan förses med snökedjor
(**) För berörda versioner och marknader
(***) Versioner 1.4 Bensin
217
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 222 of 280

Versioner Fälgar Medföljande däck VinterdäckReservhjul
Fälg - Däck
1.4 Turbo
MultiAir 135
hk 1.4 Turbo
MultiAir 170
hk
Quadrifoglio
Ve r d e6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.3 JTD
M-21.6 JTDM
6Jx15 ET40
185/65 R15 88H(****)185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88T
(**)185/65 R15 88T (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx16 ET 39195/55 R16 87H
Continental Premium Contact
2
(**) (*****)
195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(**) För berörda versioner och marknader (*)Däck som inte kan förses med snökedjor
(****) Versioner 1.6 JTD
M(*****) Eller använd däck med egenskaper som gör att de kan erbjuda motsvarande prestanda
På de versioner som försetts med däcken 185/65 R15 88H, 195/55 R16 och 205/45 R17 går det att montera snökedjor med begränsade mått
som inte skjuter ut mer än 9 mm från däckprofilen.
218
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 223 of 280

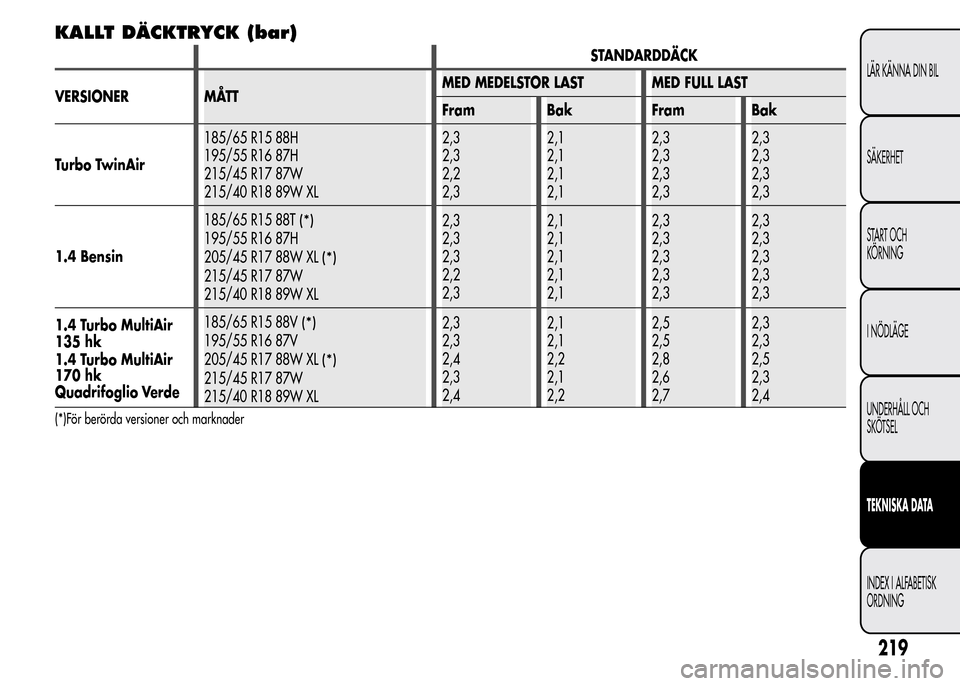

KALLT DÄCKTRYCK (bar)
STANDARDDÄCK
VERSIONER MÅTTMED MEDELSTOR LAST MED FULL LAST
Fram Bak Fram Bak
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Bensin185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo MultiAir
135 hk
1.4 Turbo MultiAir
170 hk
Quadrifoglio Verde185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
(*)För berörda versioner och marknader
219
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Page 224 of 280

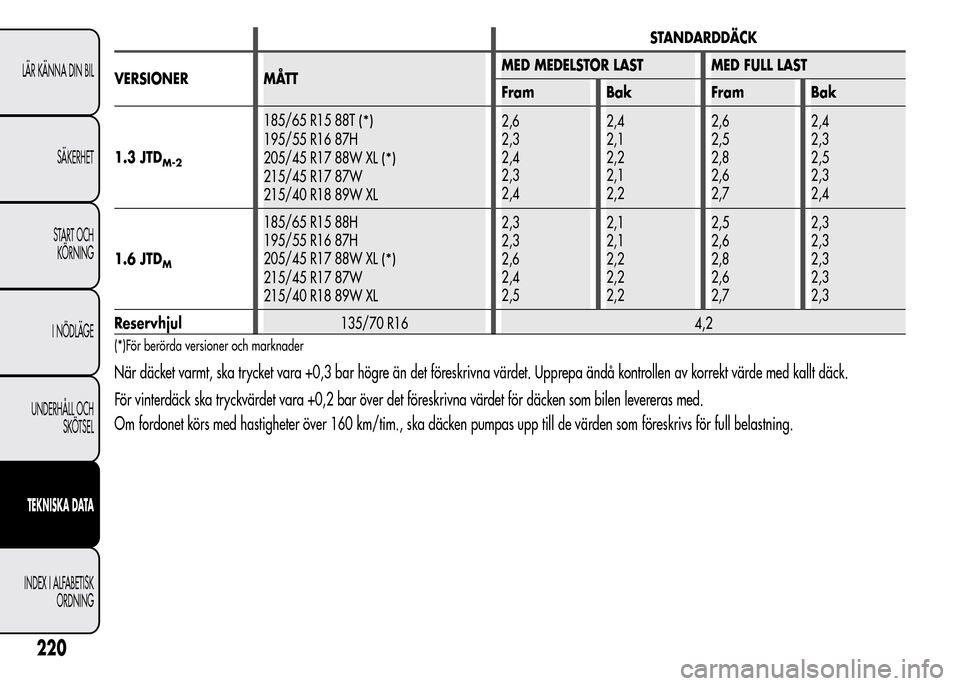

STANDARDDÄCK
VERSIONER MÅTTMED MEDELSTOR LAST MED FULL LAST
Fram Bak Fram Bak
1.3 JTD
M-2
185/65 R15 88T(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Reservhjul135/70 R16 4,2
(*)För berörda versioner och marknader
När däcket varmt, ska trycket vara +0,3 bar högre än det föreskrivna värdet. Upprepa ändå kontrollen av korrekt värde med kallt däck.
För vinterdäck ska tryckvärdet vara +0,2 bar över det föreskrivna värdet för däcken som bilen levereras med.
Om fordonet körs med hastigheter över 160 km/tim., ska däcken pumpas upp till de värden som föreskrivs för full belastning.
