2015 Alfa Romeo MiTo Ägarmanual (in Swedish)

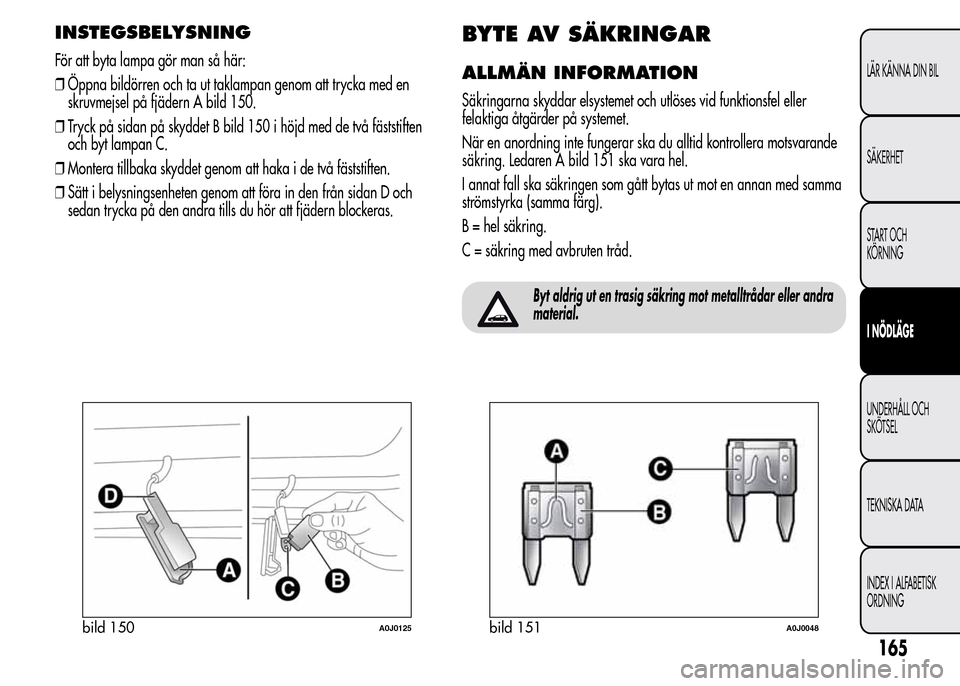

INSTEGSBELYSNING
För att byta lampa gör man så här:
❒Öppna bildörren och ta ut taklampan genom att trycka med en
skruvmejsel på fjädern A bild 150.
❒Tryck på sidan på skyddet B bild 150 i höjd med de två fäststiften
och byt lampan C.
❒Montera tillbaka skyddet genom att haka i de två fäststiften.
❒Sätt i belysningsenheten genom att föra in den från sidan D och
sedan trycka på den andra tills du hör att fjädern blockeras.
BYTE AV SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elsystemet och utlöses vid funktionsfel eller
felaktiga åtgärder på systemet.
När en anordning inte fungerar ska du alltid kontrollera motsvarande
säkring. Ledaren A bild 151 ska vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med samma
strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
Byt aldrig ut en trasig säkring mot metalltrådar eller andra
material.
bild 150A0J0125bild 151A0J0048
165
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

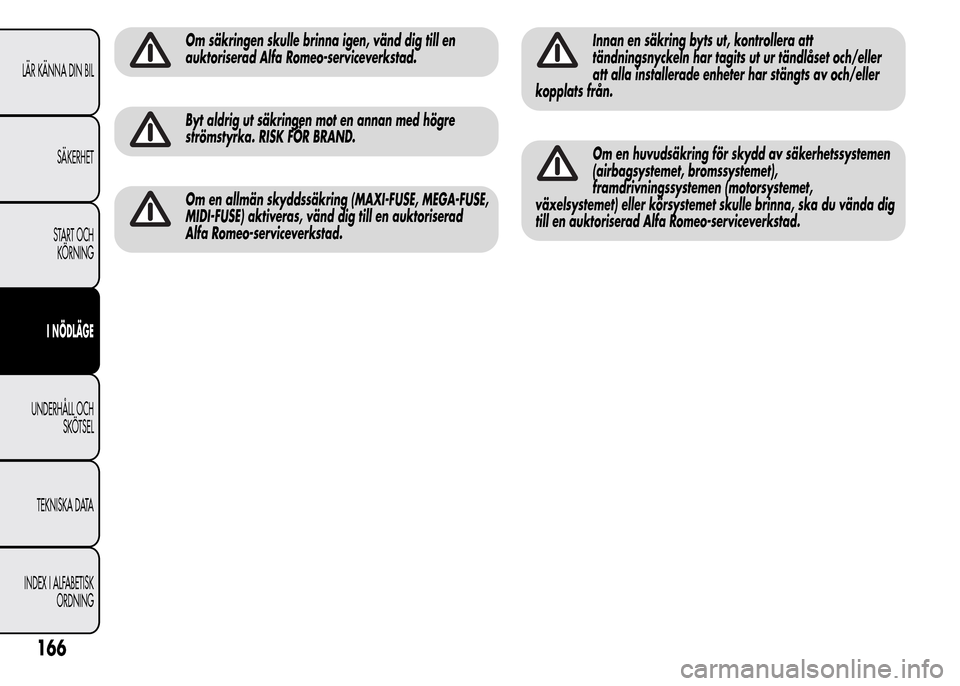

Om säkringen skulle brinna igen, vänd dig till en
auktoriserad Alfa Romeo-serviceverkstad.
Byt aldrig ut säkringen mot en annan med högre
strömstyrka. RISK FÖR BRAND.
Om en allmän skyddssäkring (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) aktiveras, vänd dig till en auktoriserad
Alfa Romeo-serviceverkstad.
Innan en säkring byts ut, kontrollera att
tändningsnyckeln har tagits ut ur tändlåset och/eller
att alla installerade enheter har stängts av och/eller
kopplats från.
Om en huvudsäkring för skydd av säkerhetssystemen
(airbagsystemet, bromssystemet),
framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle brinna, ska du vända dig
till en auktoriserad Alfa Romeo-serviceverkstad.
166
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

ÅTKOMST TILL SÄKRINGARNA
Säkringarna sitter samlade i tre grupper: i boxar i motorrummet, i
instrumentpanelen och inuti bagageutrymmet.
Motorrummets styrenhet
Den sitter bredvid batteriet bild 153: för åtkomst till säkringarna skruva
loss skruvarna A bild 152 och ta bort kåpan B.
Siffrorna för elkomponenter som motsvaras av respektive säkringar
syns på baksidan av kåpan.
När man bytt en säkring ska man se till att locket B till säkringsboxen
är ordentligt stängt.
Om du behöver tvätta motorrummet, ska du vara noga
med att inte rikta in vattenstrålen direkt mot
säkringsboxen och vindrutetorkarnas drivmotorer.
bild 152A0J0126bild 153A0J0417
167
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

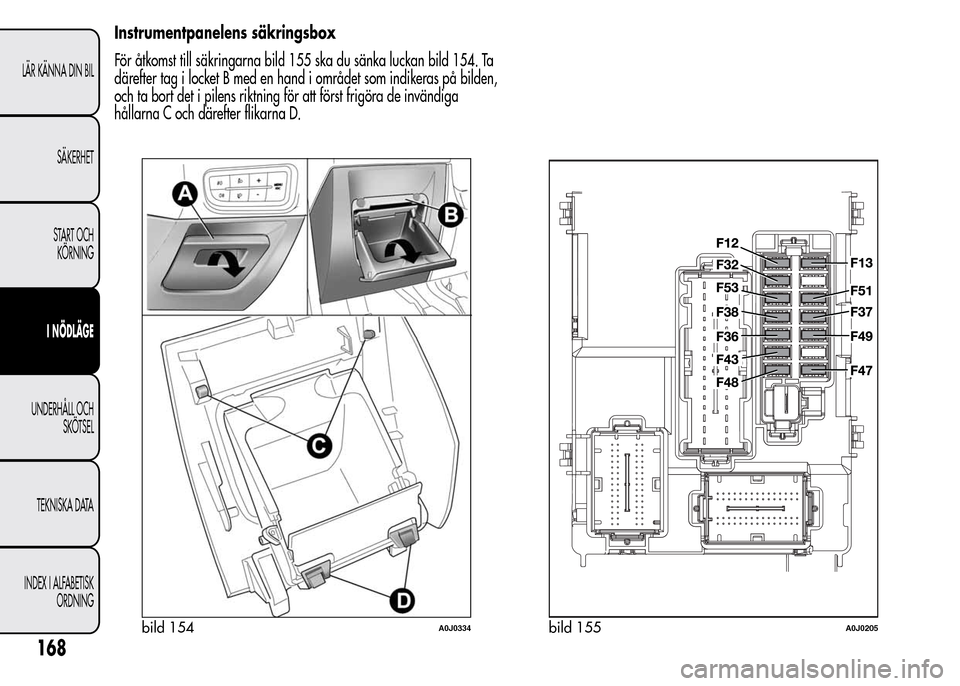

Instrumentpanelens säkringsbox
För åtkomst till säkringarna bild 155 ska du sänka luckan bild 154. Ta
därefter tag i locket B med en hand i området som indikeras på bilden,
och ta bort det i pilens riktning för att först frigöra de invändiga
hållarna C och därefter flikarna D.
bild 154A0J0334bild 155A0J0205
168
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

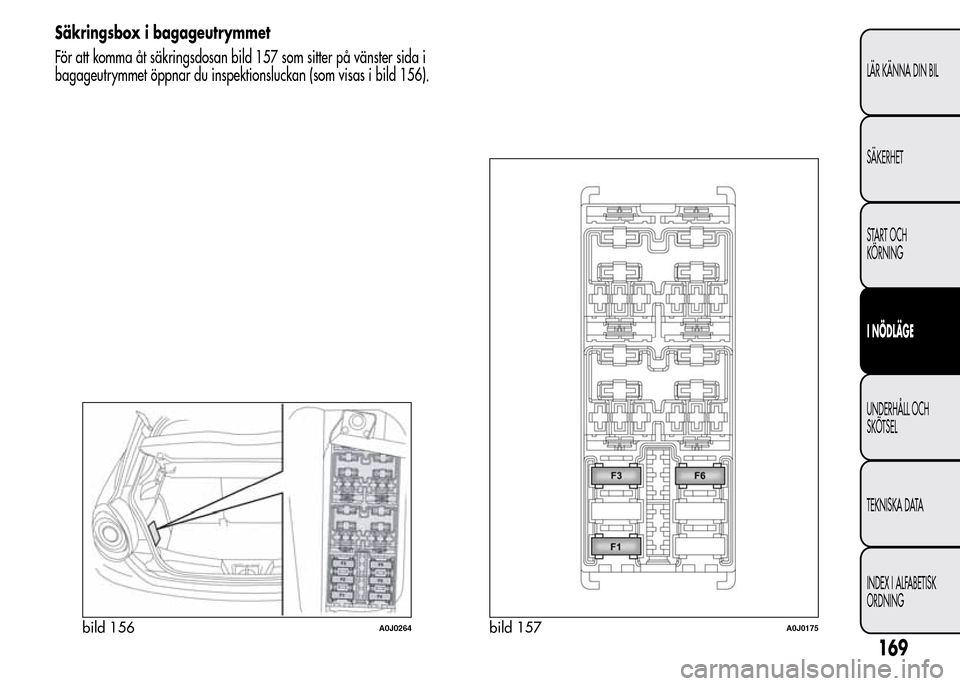

Säkringsbox i bagageutrymmet
För att komma åt säkringsdosan bild 157 som sitter på vänster sida i
bagageutrymmet öppnar du inspektionsluckan (som visas i bild 156).
bild 156A0J0264bild 157A0J0175
169
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

SÄKRINGSBOX I MOTORRUMMET
bild 153
SKYDDAD ANORDNING SÄKRING AMPERE
TändlåsF03 20
Elfläkt inuti kupénF08 40
Extravärmare (versioner Turbo TwinAir 105 hk och 1.3 JTD
M-285 hk) F09 5
Akustiska tvåtoniga varningsenheter F10 15
HelljusF14 15
Extra kupévärmare (PTC 1)F15 30
Luftkonditioneringssystemets kompressor F19 7,5
Eluppvärmd bakruta, avfrostningssystem F20 30
Elektrisk bränslepump på tankenF21 15
DimljusF30 15
Extra kupévärmare (PTC 2)F81 60
Extra uppvärmningsenhet (PTC 1) F82 40
Extra kupévärmare (PTC 2)F82 50
TillgängligF83 –
Hi-fi-ljudanläggning (styrenheter, Bassbox-högtalare), utförande med manuell växellåda. F84 20
Strömuttag på konsolF85 15
Defroster till ytterbackspeglar, defroster med munstyckena till vindrutan, fjärrbrytarens spole till
eluppvärmd vindrutaF87 7,5
170
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

SÄKRINGSBOX PÅ
INSTRUMENTPANELEN
bild 155
SKYDDAD ANORDNING SÄKRING AMPERE
TillgängligF12 –
Omställare för strålkastarinriktningen F13 5
INT/A Relä till shuntmodulen i motorrummet F31 5
Strömförsörjning till EOBD-diagnosuttaget, bilradion,
Bluetooth®, radionavigatorn (där
så förutses), larmsiren, larmets volymetriska givare, elfläkten, TPMS-systemet, de elektriska back-
speglarnas reglage, klimatanläggningens reglageF36 15
Stoppljusens brytare (NA), instrumentpanelnod, omställare för strålkastarinriktningen F37 5
Centrallås till dörrar och baklucka F38 15
Pump till vindrutespolare/bakrutespolare F43 20
Fönsterhiss (förarsida)F47 20
Fönsterhiss (passagerarsida)F48 20
Parkeringssensorer, belysning av reglage, elektrokromatisk spegel, regn-/skymningssensor,
soltak, TPMS-system, belysning av cigarrettändaren, S.B.R.-systemets listF49 5
Klimatanläggningens reglage, förberedd anläggning för bilradion,
Bluetooth®, stop-
pljusens brytare (NC), kopplinsbrytare, backbrytare, flödesmätare (dieselversioner), sensor för
vatten i dieselfiltret (dieselversioner)F51 5
Instrumentpanelens nodF53 5
171
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

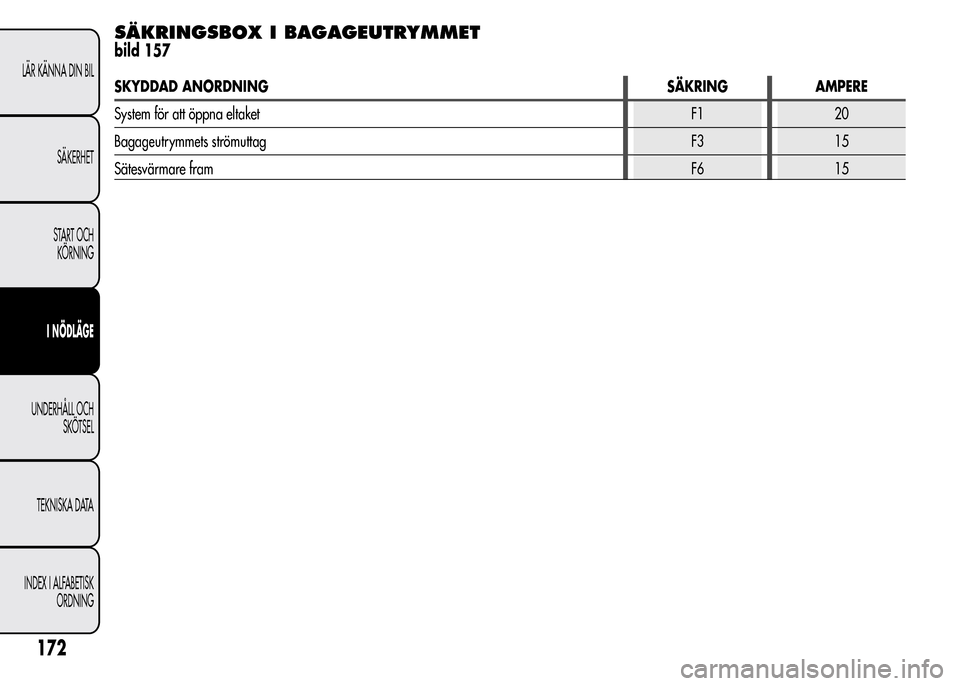

SÄKRINGSBOX I BAGAGEUTRYMMET
bild 157
SKYDDAD ANORDNING SÄKRING AMPERE
System för att öppna eltaketF1 20
Bagageutrymmets strömuttagF3 15
Sätesvärmare framF6 15
