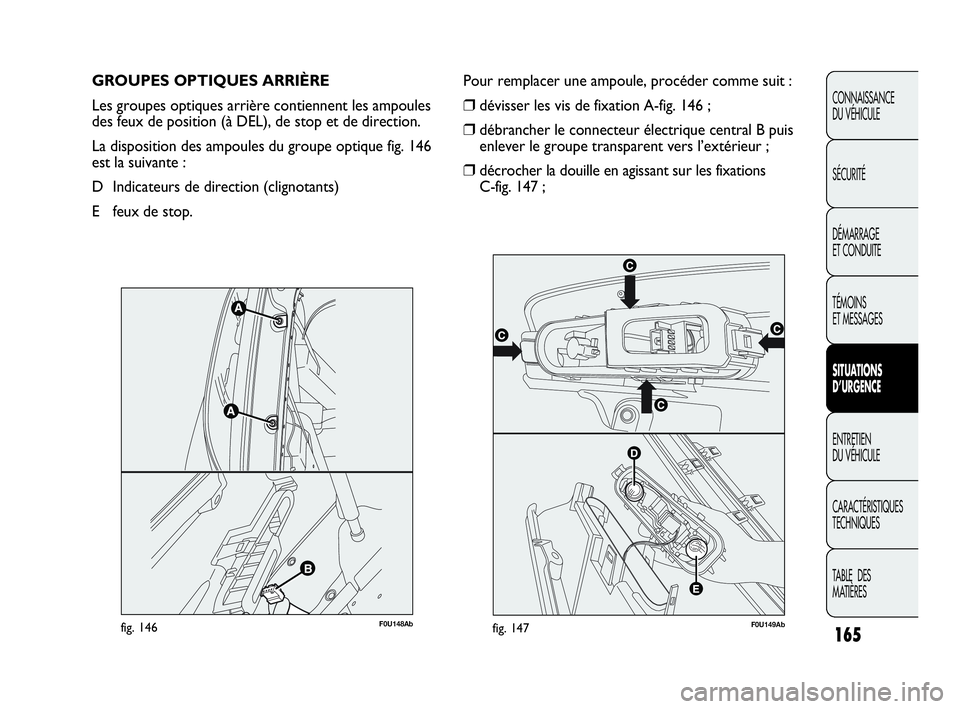

GROUPES OPTIQUES ARRIÈRE
Les groupes optiques arrière contiennent les ampoules
des feux de position (à DEL), de stop et de direction.
La disposition des ampoules du groupe optique fig. 146
est la suivante :
D Indicateurs de direction (clignotants)
E feux de stop.
F0U148Abfig. 146F0U149Abfig. 147
Pour remplacer une ampoule, procéder comme suit :
❒dévisser les vis de fixation A-fig. 146 ;
❒débrancher le connecteur électrique central B puis
enlever le groupe transparent vers l’extérieur ;
❒décrocher la douille en agissant sur les fixations
C-fig. 147 ;
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 165

166
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

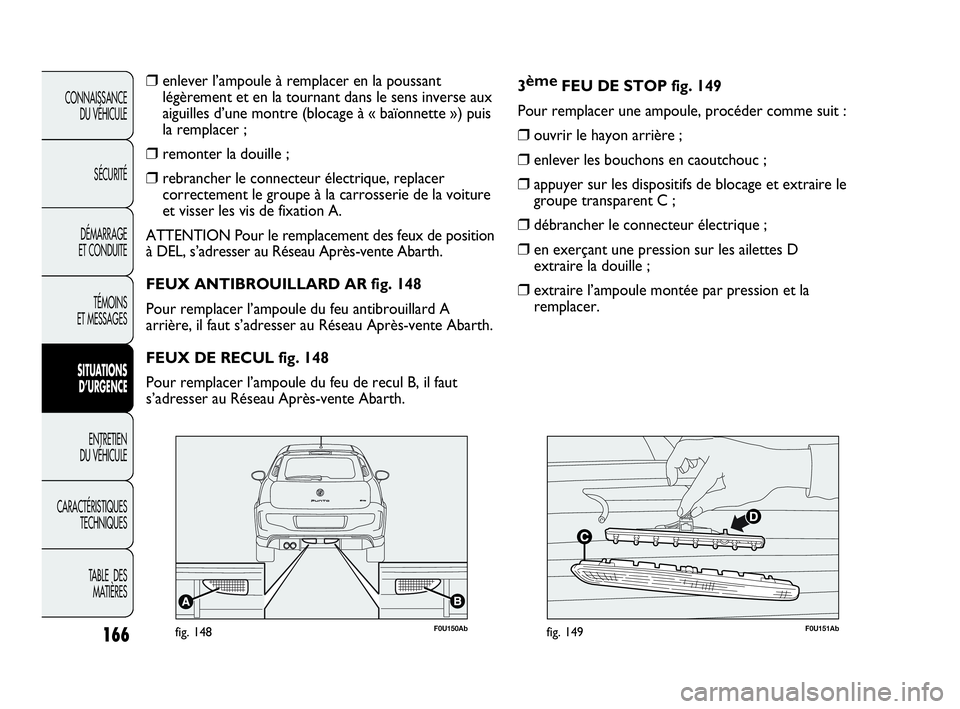

❒enlever l’ampoule à remplacer en la poussant
légèrement et en la tournant dans le sens inverse aux
aiguilles d’une montre (blocage à « baïonnette ») puis
la remplacer ;
❒remonter la douille ;
❒rebrancher le connecteur électrique, replacer
correctement le groupe à la carrosserie de la voiture
et visser les vis de fixation A.
ATTENTION Pour le remplacement des feux de position
à DEL, s’adresser au Réseau Après-vente Abarth.
FEUX ANTIBROUILLARD AR fig. 148
Pour remplacer l’ampoule du feu antibrouillard A
arrière, il faut s’adresser au Réseau Après-vente Abarth.
FEUX DE RECUL fig. 148
Pour remplacer l’ampoule du feu de recul B, il faut
s’adresser au Réseau Après-vente Abarth.
F0U150Abfig. 148F0U151Abfig. 149
3ème
FEU DE STOP fig. 149
Pour remplacer une ampoule, procéder comme suit :
❒ouvrir le hayon arrière ;
❒enlever les bouchons en caoutchouc ;
❒appuyer sur les dispositifs de blocage et extraire le
groupe transparent C ;
❒débrancher le connecteur électrique ;
❒en exerçant une pression sur les ailettes D
extraire la douille ;
❒extraire l’ampoule montée par pression et la
remplacer.
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 166

167
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
FEUX DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❒ agir sur le point indiqué par la flèche et enlever le
groupe transparent A-fig. 150 ;
❒ remplacer l’ampoule fig. 151 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle
ampoule soit correctement bloquée entre les
contacts même ;
❒ remonter le groupe transparent monté par pression.
F0U152Abfig. 150F0U153Abfig. 151
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 167

168
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U154Abfig. 152
REMPLACEMENT DES AMPOULES
D’HABITACLE
Pour le type d’ampoule et sa puissance, voir les
indications au paragraphe « Remplacement d’une
ampoule ».PLAFONNIER AVANT
Pour le remplacement des ampoules, procéder comme
suit :❒agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 152 ;
❒ouvrir le volet de protection B-fig. 153 ;
❒remplacer les lampes C-fig. 153 en les dégageant des
contacts latéraux et en s’assurant que les nouvelles
lampes sont correctement bloquées entre les
contacts proprement dits ;
❒refermer la trappe B-fig. 153 et fixer le plafonnier
A-fig. 152 dans son logement, puis vérifier qu’il soit
bien bloqué.
F0U155Abfig. 153
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 168

169
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U156Abfig. 154
PLAFONNIER COFFRE À BAGAGES fig. 154
Pour remplacer l’ampoule, suivre la procédure suivante :
❒ouvrir le hayon de coffre à bagages ;
❒extraire le plafonnier A en faisant levier à l’endroit
indiqué par la flèche.
❒ouvrir la protection B et remplacer l’ampoule insérée
par pression ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l’engageant dans sa
position correcte d’abord d’un côté et ensuite en
poussant sur l’autre côté jusqu’à perception du déclic
de blocage.
F0U159Abfig. 155
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et
interviennent en cas d’avarie ou d’intervention impropre
sur l’équipement.
Quand un dispositif ne fonctionne pas, il faut donc
vérifier le fonctionnement du fusible de protection
correspondant : l’élément conducteur A-fig. 155 ne doit
pas être interrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre du même
ampérage (même couleur).
B fusible intact ;
C fusible avec élément conducteur interrompu.
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 169

170
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
Ne jamais remplacer un fusible défaillant
par des fils métalliques ou un autre
matériau de récupération.
Si le fusible grille à nouveau, s’adresser
au Réseau Après-vente Abarth.
ATTENTION
Ne remplacer en aucun cas un fusible
par un autre ayant un ampérage
supérieur : RISQUE D’INCENDIE.
ATTENTION
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) s’adresser au Réseau d’Après-vente
Abarth.
ATTENTION
Avant de remplacer un fusible, s’assurer
d’avoir extrait la clé du contact et
d’avoir coupé et/ou débranché tous les
consommateurs.
ATTENTION
Si un fusible général de protection des
systèmes de sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur, système boîte
de vitesses) ou du système de conduite se
déclenche : s’adresser au Réseau Après-vente
Abarth.
ATTENTION
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 170

171
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U160Abfig. 156
F0U161Abfig. 157
ACCÈS AUX FUSIBLES
Les fusibles de la voiture sont regroupés dans trois
centrales électroniques, logées sur la planche de bord,
dans le compartiment moteur et dans le coffre à bagages
(côté gauche).
Centrale sur planche de bord fig. 157
Pour accéder à la centrale porte-fusibles sur la planche
de bord, il faut dévisser les vis A-fig. 156 et enlever le
couvercle.
151-182 PUNTO Abarth F 1ed 17-07-2012 11:25 Pagina 171

172
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U162Abfig. 158
F0U163Abfig. 159
Centrale de compartiment moteur fig. 159
Pour accéder à la centrale porte-fusibles, située à côté
de la batterie, il faut enlever le couvercle de protection
correspondant, fig. 158, en agissant aux endroits
indiqués par la flèche.
