Ne pas voyager avec des objets posés sur
la tablette arrière : en cas d’accident ou
de coup de frein, cela pourrait provoquer des
blessures aux passagers.
ATTENTION
F0U076Abfig. 74
FERMETURE DU HAYON
Baisser le hayon en appuyant jusqu’au blocage par déclic
fig. 74.OUVERTURE D’URGENCE DU HAYON fig. 75
Pour ouvrir le hayon du coffre à bagages de l’intérieur,
au cas où la batterie de la voiture est à plat ou suite
à une anomalie de la serrure électrique du hayon,
procéder de la manière suivante :
❒renverser complètement les sièges arrière (voir le
paragraphe « Agrandissement du coffre à bagages »
dans ce chapitre) ;
❒en agissant à l’intérieur du coffre à bagages, appuyer
sur le levier B.
F0U077Abfig. 75
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 77

78
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U078Abfig. 76
AGRANDISSEMENT DU COFFRE À BAGAGES
En rabattant le siège arrière on dispose du volume de
chargement maximum.
Procéder comme suit :
❒baisser complètement les appuis-tête du siège arrière ;
❒vérifier que les sangles des ceintures de sécurité sont
complètement détendues et sans entortillements ;
F0U079Abfig. 77
F0U081Abfig. 78
❒renverser les coussins en avant dans le sens indiqué
par la flèche fig. 76 ;
❒soulever les poignées A et B-fig. 77 pour
déverrouiller les dossiers et les accompagner sur le
coussin.
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 78

79
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES

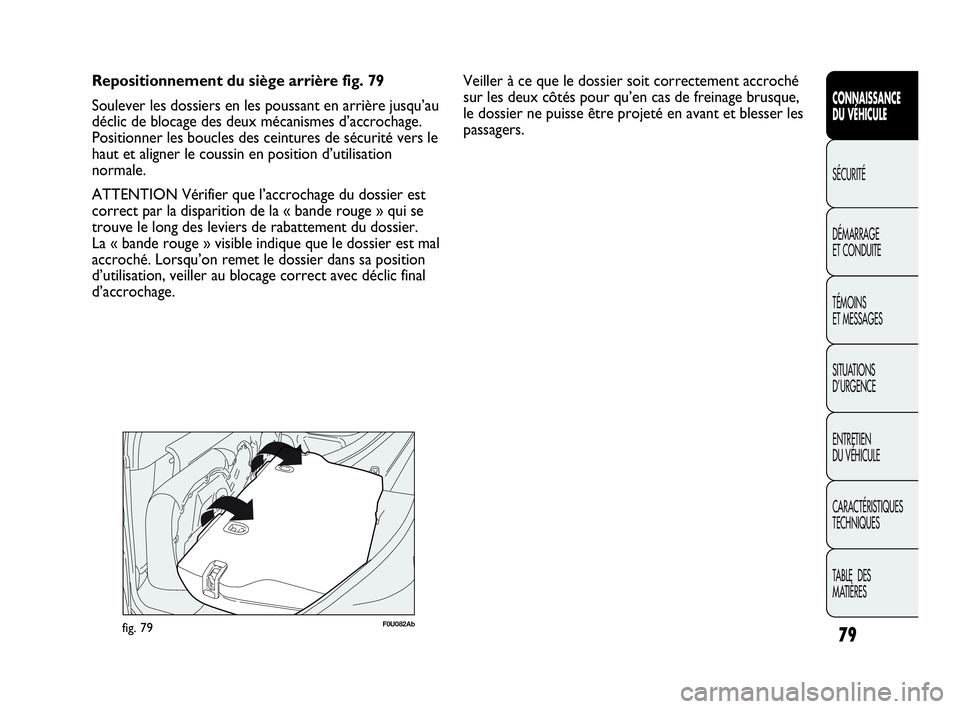

Repositionnement du siège arrière fig. 79
Soulever les dossiers en les poussant en arrière jusqu’au
déclic de blocage des deux mécanismes d’accrochage.
Positionner les boucles des ceintures de sécurité vers le
haut et aligner le coussin en position d’utilisation
normale.
ATTENTION Vérifier que l’accrochage du dossier est
correct par la disparition de la « bande rouge » qui se
trouve le long des leviers de rabattement du dossier.
La « bande rouge » visible indique que le dossier est mal
accroché. Lorsqu’on remet le dossier dans sa position
d’utilisation, veiller au blocage correct avec déclic final
d’accrochage.
F0U082Abfig. 79
Veiller à ce que le dossier soit correctement accroché
sur les deux côtés pour qu’en cas de freinage brusque,
le dossier ne puisse être projeté en avant et blesser les
passagers.
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 79

80
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
DÉMONTAGE DE LA PLAGE ARRIÈRE
Si l’on veut démonter la plage arrière pour agrandir
le coffre à bagages, dégager les extrémités supérieures
A-fig. 80 des deux tirants en défilant les anneaux des
pivots, décrocher et tourner la plage arrière à l’intérieur
de son siège et dégager les deux pivots
fig. 81 des encastrements latéraux.
F0U083Abfig. 80F0U085Abfig. 82
F0U084Abfig. 81
Une fois démontée, la plage arrière peut être rangée de
biais entre les dossiers des sièges avant et le coussin
rabattu de la banquette arrière fig. 82.
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 80

81
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U086Abfig. 83
CAPOT MOTEUR
OUVERTURE
Procéder comme suit :
❒tirer la manette fig. 83 dans le sens indiqué par la
flèche ;
❒tirer la manette A-fig. 84 comme indiqué sur
l’illustration ;
❒soulever le capot et en même temps dégager la
béquille de maintien D-fig. 85 de son dispositif de
blocage, puis engager l’extrémité C-fig. 86 de la
béquille dans l’emplacement E du capot.
ATTENTION Avant de soulever le capot, s’assurer que
les bras des essuie-glaces ne soient pas soulevés du
pare-brise.
F0U087Abfig. 84
FERMETURE
Procéder comme suit :
❒tenir le capot soulevé d’une main et de l’autre enlever
la béquille C-fig. 86 du logement E et la remettre dans
son dispositif de blocage D-fig. 85 ;
❒baisser le capot à environ 20 cm du compartiment
moteur, puis le lâcher et s’assurer qu’il est
parfaitement fermé, et non seulement accroché en
position de sécurité, en essayant de le rouvrir. Si tel
est le cas, ne pas exercer de pression sur le capot,
mais le soulever à nouveau et recommencer
l’opération.
ATTENTION Vérifier toujours la fermeture correcte du
capot, afin d’éviter qu’il ne s’ouvre pendant la marche.
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 81

82
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U088Abfig. 85
Pour des raisons de sécurité, le capot
moteur doit toujours rester parfaitement
fermé pendant que le véhicule roule. Par
conséquent, vérifier toujours la fermeture
correcte du capot en s’assurant que le blocage
est inséré. Si, pendant la marche, on s’aperçoit
que le verrouillage n’est pas parfaitement
enclenché, il faut s’arrêter immédiatement et
fermer le capot correctement.
ATTENTION
Un positionnement erroné de la béquille
de soutien pourrait provoquer la chute
violente du capot.
ATTENTION
F0U089Abfig. 86
N’effectuer ces opérations que lorsque
la voiture est arrêtée.
ATTENTION
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 82

83
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U090Abfig. 87

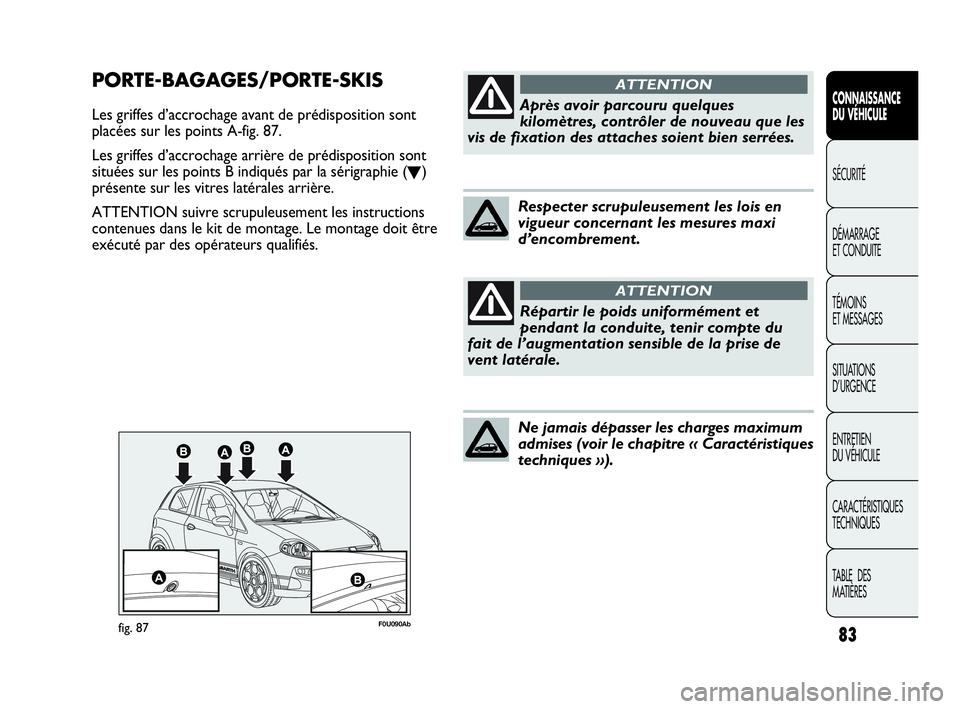

PORTE-BAGAGES/PORTE-SKIS
Les griffes d’accrochage avant de prédisposition sont
placées sur les points A-fig. 87.
Les griffes d’accrochage arrière de prédisposition sont
situées sur les points B indiqués par la sérigraphie (
O)
présente sur les vitres latérales arrière.
ATTENTION suivre scrupuleusement les instructions
contenues dans le kit de montage. Le montage doit être
exécuté par des opérateurs qualifiés.Après avoir parcouru quelques
kilomètres, contrôler de nouveau que les
vis de fixation des attaches soient bien serrées.
ATTENTION
Répartir le poids uniformément et
pendant la conduite, tenir compte du
fait de l’augmentation sensible de la prise de
vent latérale.
ATTENTION
Respecter scrupuleusement les lois en
vigueur concernant les mesures maxi
d’encombrement.
Ne jamais dépasser les charges maximum
admises (voir le chapitre « Caractéristiques
techniques »).
069-108 PUNTO Abarth F 1ed 17-07-2012 11:11 Pagina 83

84
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U091Abfig. 88
Réglage de l’assiette des phares fig. 88
Pour ce réglage, appuyer sur les boutons Òet situés
sur la platine des commandes.
L’écran du combiné de bord affiche la position
correspondant au réglage sélectionné.
Position 0 – une ou deux personnes sur les sièges avant.
Position 1 – cinq personnes.
Position 2 – cinq personnes + charge dans le coffre
à bagages.
Position 3 – conducteur + charge maximale autorisée
dans le coffre à bagages.
ATTENTION Contrôler l’orientation des faisceaux
lumineux chaque fois que le poids de la charge
transportée change.
RÉGLAGE DES FEUX ANTIBROUILLARD AV
(pour les versions/marchés où cela est prévu)
Pour le contrôle et le réglage éventuel s’adresser au
Réseau Après-vente Abarth.
RÉGLAGE DES PHARES A L’ÉTRANGER
fig. 89-90
Les feux de croisement sont orientés pour la circulation
dans le pays où il a été commercialisé.
Dans les pays ayant un système de circulation différent,
pour ne pas éblouir les véhicules qui viennent en sens
inverse, il faut modifier l’orientation du faisceau
lumineux en appliquant un film autocollant spécialement
conçu. PHARES
ORIENTATION DU FAISCEAU LUMINEUX
L’orientation correcte des phares est très importante
pour le confort et la sécurité du conducteur et des
autres usagers de la route. Pour garantir les meilleures
conditions de visibilité lorsqu’on roule feux allumés,
l’assiette des phares du véhicule doit être parfaite. Pour
le contrôle et le réglage éventuel s’adresser au Réseau
Après-vente Abarth.
CORRECTEUR ASSIETTE DES PHARES
Il fonctionne avec la clé de contact sur MAR et les feux
de croisement allumés. Quand la voiture est chargée,
elle penche vers l’arrière, ce qui augmente la hauteur du
faisceau lumineux. Dans ce cas, il est nécessaire de
corriger l’orientation.
