64 Instrumenti in upravni elementi

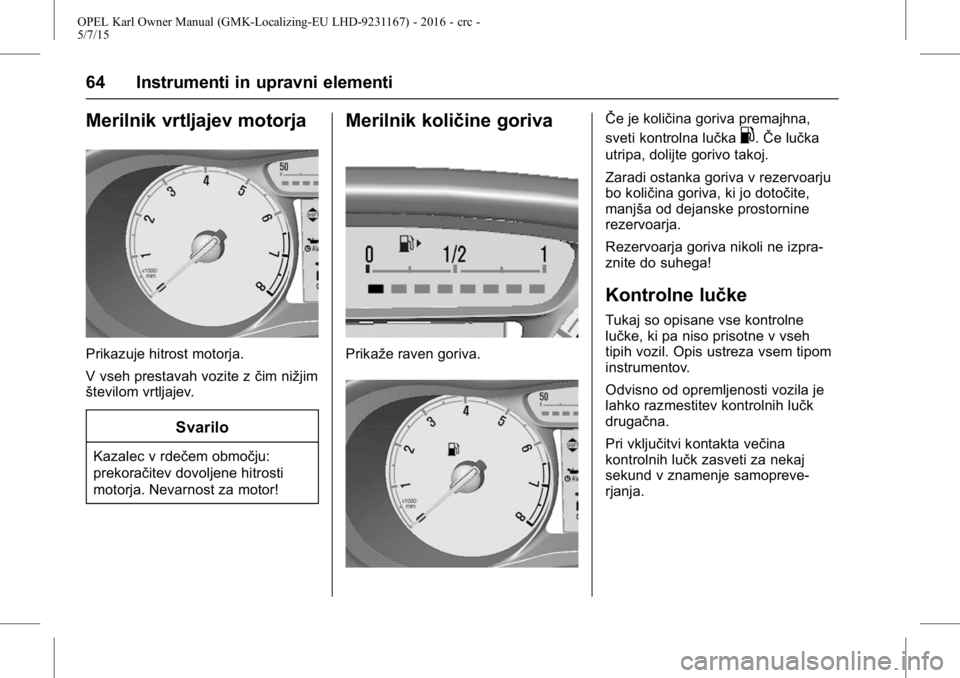

Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite zčim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikaže raven goriva.
ŜŦe je količina goriva premajhna,
sveti kontrolna lučka
.. ŜŦe lučka
utripa, dolijte gorivo takoj.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Rezervoarja goriva nikoli ne izpra-
znite do suhega!
Kontrolne lučke
Tukaj so opisane vse kontrolne
lučke, ki pa niso prisotne v vseh
tipih vozil. Opis ustreza vsem tipom
instrumentov.
Odvisno od opremljenosti vozila je
lahko razmestitev kontrolnih lučk
drugačna.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreve-
rjanja.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 65

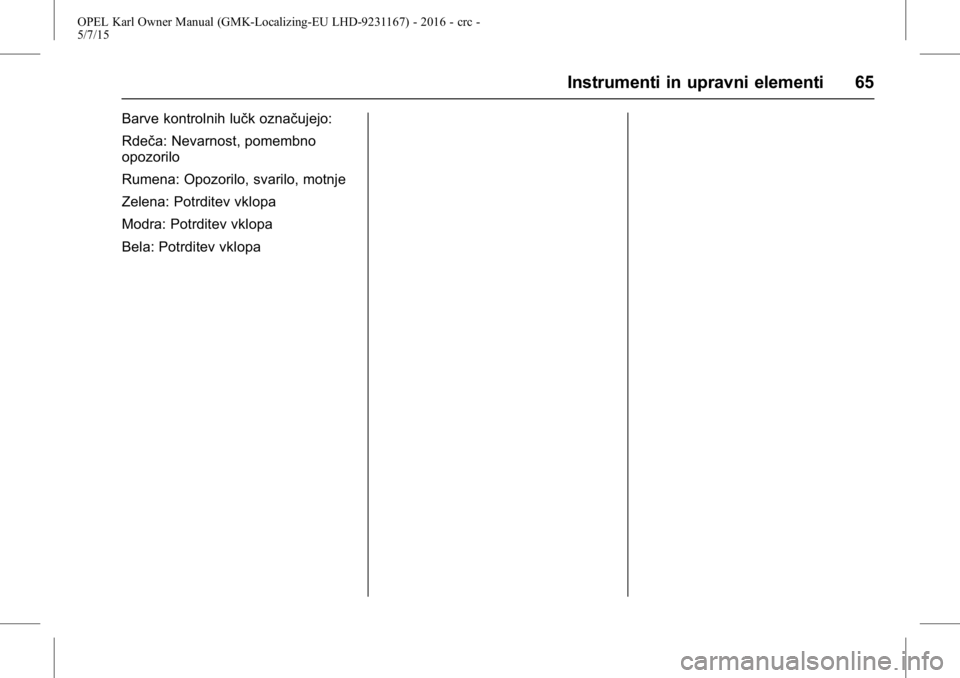

Barve kontrolnih lučk označujejo:
Rdeča: Nevarnost, pomembno
opozorilo
Rumena: Opozorilo, svarilo, motnje
Zelena: Potrditev vklopa
Modra: Potrditev vklopa
Bela: Potrditev vklopa

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
66 Instrumenti in upravni elementi

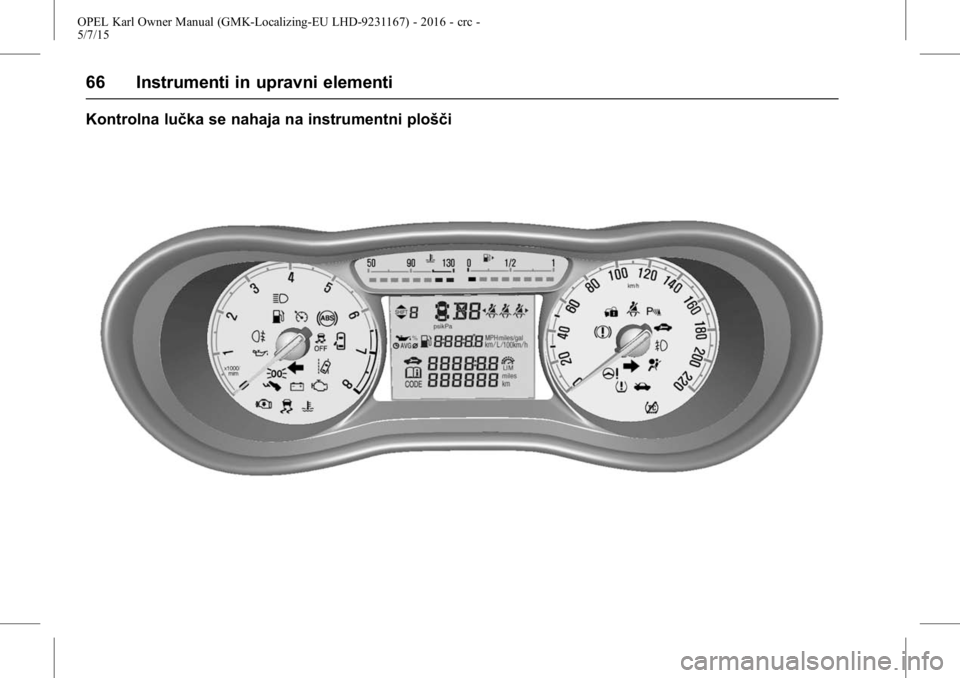

Kontrolna lučka se nahaja na instrumentni plošči

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 67

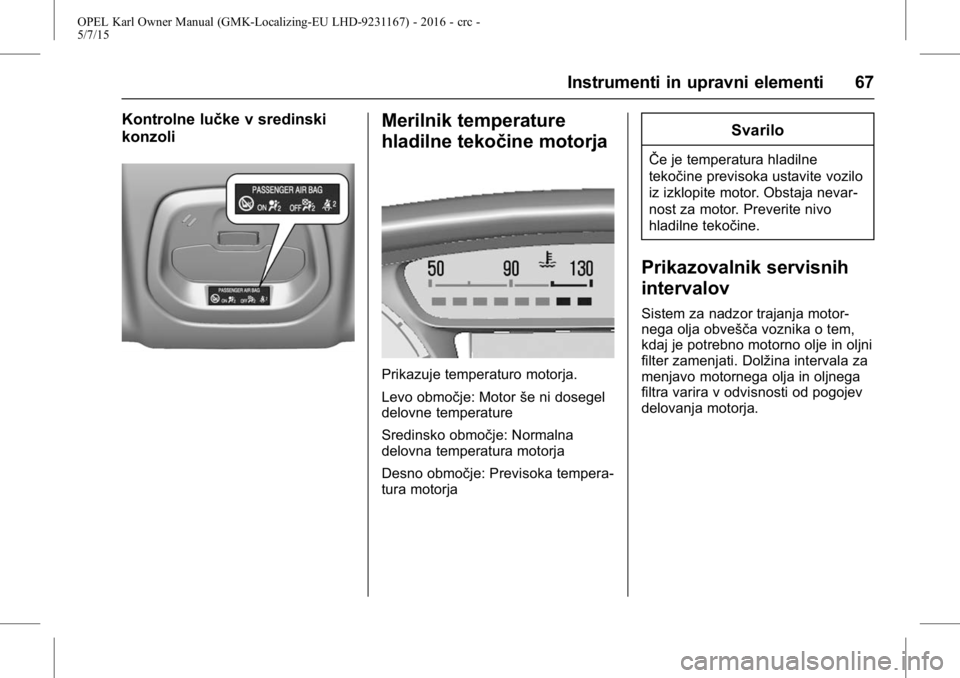

Kontrolne lučke v sredinski
konzoliMerilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
Levo območje: Motorše ni dosegel
delovne temperature
Sredinsko območje: Normalna
delovna temperatura motorja
Desno območje: Previsoka tempera-
tura motorja
Svarilo
ŜŦe je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja nevar-
nost za motor. Preverite nivo
hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motor-
nega olja obvešča voznika o tem,
kdaj je potrebno motorno olje in oljni
filter zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
68 Instrumenti in upravni elementi

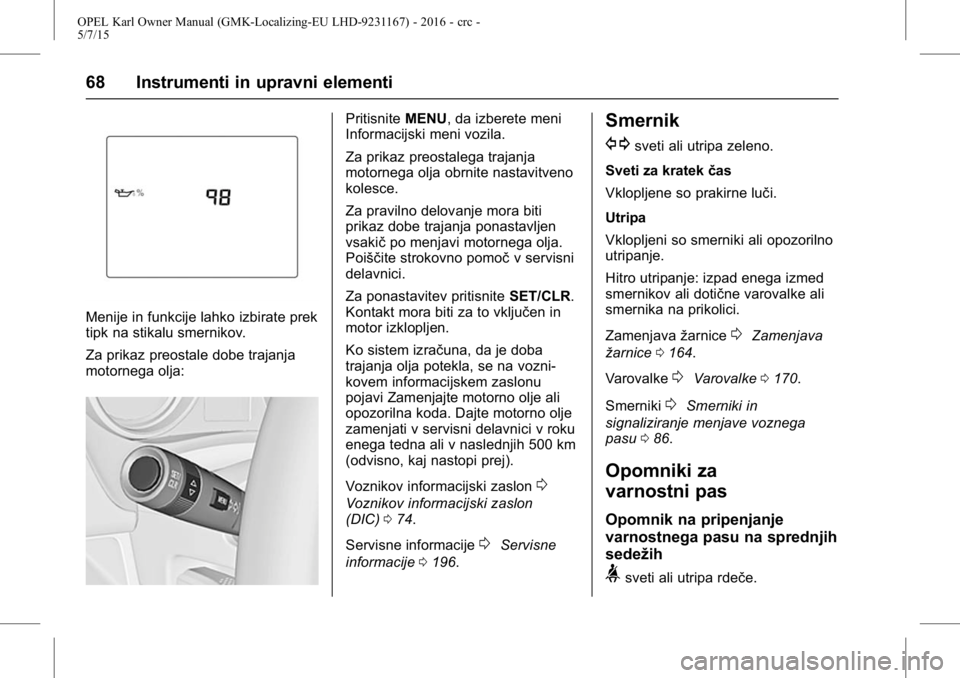

Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za prikaz preostale dobe trajanja
motornega olja:
PritisniteMENU, da izberete meni
Informacijski meni vozila.
Za prikaz preostalega trajanja
motornega olja obrnite nastavitveno
kolesce.
Za pravilno delovanje mora biti
prikaz dobe trajanja ponastavljen
vsakič po menjavi motornega olja.
Poiščite strokovno pomoč v servisni
delavnici.
Za ponastavitev pritisnite SET/CLR.
Kontakt mora biti za to vključen in
motor izklopljen.
Ko sistem izračuna, da je doba
trajanja olja potekla, se na vozni-
kovem informacijskem zaslonu
pojavi Zamenjajte motorno olje ali
opozorilna koda. Dajte motorno olje
zamenjati v servisni delavnici v roku
enega tedna ali v naslednjih 500 km
(odvisno, kaj nastopi prej).
Voznikov informacijski zaslon
0
Voznikov informacijski zaslon
(DIC) 074.
Servisne informacije
0Servisne
informacije 0196.
Smernik
G
sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa
Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnice
0Zamenjava
žarnice 0164.
Varovalke
0Varovalke 0170.
Smerniki
0Smerniki in
signaliziranje menjave voznega
pasu 086.
Opomniki za
varnostni pas
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
>sveti ali utripa rdeče.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 69
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnost-
nega pasu.
Utripa
Po zagonu motorja največ100
sekund, dokler se voznik ne pripne
z varnostnim pasom.
Pripenjanje varnostnega pasu
0
Trotočkovni varnostni pas 036.
Stanje varnostnega pasu na
zadnjih sedežih
>na voznikovem informacijskem
zaslonu utripa ali sveti.
Utripa
Po speljevanju, dokler se ne
pripnete z varnostnim pasom.
Pripenjanje varnostnega pasu
0
Trotočkovni varnostni pas 036.
Lučka zračne blazine in
zategovalnika pasu
9
sveti rdeče. Pri vključitvi kontakta lučka sveti
nekaj sekund, nato ugasne.
ŜŦe
lučka pri vklopu kontakta ne zasveti,
ne ugasne po nekaj sekundah ali
zasveti med vožnjo, je to znak za
motnje v sistemu varnostnih blazin.
Poiščite strokovno pomoč v servisni
delavnici. V tem primeru se zatego-
valniki pasov in varnostne blazine
pri morebitnem trčenju ne utegnejo
sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke
9.
{Opozorilo
Napako dajte nemudoma odpra-
viti strokovnjakom v servisni
delavnici.
Varnostni pasovi, sistem varnostnih
blazin
0Varnostni pasovi 035,
Sistem varnostnih blazin 038.
Lučka za deaktiviranje
sovoznikovih varnostnih
blazin
/
sveti rumeno.
Prižge se za nekaj sekund po vklju-
čitvi kontakta. Zračna blazina
sovoznika je aktivirana.
+sveti rumeno.
Zračna blazina sovoznika je deakti-
virana
0Stikalo za deaktiviranje
sovoznikovih varnostnih blazin 043.
{Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi
strani vklopljene - smrtno nevarno
za otroka! ŜŦe sedi na sovozni-
kovem sedežu odrasla oseba, naj
ne bodo sovoznikove varnostne
blazine izklopljene - smrtno
naevarno!
Lučka sistema polnjenja
"
sveti rdeče.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
70 Instrumenti in upravni elementi
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomočv servisni
delavnici.
Lučka za prikaz motnje
*
sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije
utegnejo biti presežene. Nemudoma
poiščite servisno delavnico. ŜŦe lučka utripa med obratovanjem
motorja
Prišlo je do motnje, ki utegne poško-
dovati katalizator. Odvzemite plin,
dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektro-
nike motorja
B
sveti rumeno.
Dodatno se prikaže opozo-
rilna koda.
Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni
delavnici.
Opozorila in obvestila o vozilu
0
Obvestila o vozilu 079.
Opozorilna lučka zavor-
nega sistema in sistema
sklopke
$
sveti rdeče. Nivo tekočine zavore in sklopke je
prenizek
0Zavorna
tekočina 0161.
{Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Upravljanje s pedalom
#sveti ali utripa rumeno.
Za zagon motorja v načinu Autostop
morate pritisniti pedal sklopke.
Sistem Stop-start
0Sistem
Stop-start 0138.
Utripa
Za glavni zagon motorja morate
pritisniti pedal sklopke
0Sistem
Stop-start 0138,
0Vpeljavanje
novega vozila 0136.
Opozorilna lučka sistema
proti blokiranju
zavor (ABS)
!
sveti rumeno.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Instrumenti in upravni elementi 71
Prižge se za nekaj sekund po vklju-
čitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
ŜŦe kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti
med vožnjo, gre za motnjo v ABS
sistemu. Zavorni sistemše vedno
deluje, vendar brez ABS regulacije.
Sistem proti blokiranju koles
0
Sistem proti blokiranju koles
(ABS) 0142.
Lučka za prestavljanje
menjalnika
*
aliksštevilko naslednje višje
ali nižje prestave se prikaže, ko je
priporočeno prestaviti v višjo ali
nižjo prestavo zaradi varčevanja z
gorivom.
Lučka za variabilni servo
volan
m
sveti rumeno. Napaka v sistemu električnega
servo volana (EPS). To utegne
privesti do večjega ali manjšega
napora pri krmiljenju. Poiščite
servisno delavnico.
Sistem Stop-start
0Sistem
Stop-start 0138.
Lučka za opozarjanje o
menjavi voznega
pasu (LDW)
@
sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.
Utripa rumeno
Sistem zazna nenameravano
menjavanje voznega pasu.
Lučka ultrazvočnega
parkirnega pomočnika
X
sveti rumeno.
Motnje v sistemu
ali Motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
Motnje zaradi močnih zunanjih virov
ultra zvoka. Ko je vzrok motnje
odpravljen, sistem spet deluje kot
običajno.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik
0
Parkirni pomočnik (zadnji parkirni
pomočnik)
0147.
Lučka za elektronski
stabilnostni nadzor (ESC)
d
sveti ali utripa rumeno.
Sveti
V sistemu je napaka.
Vožnjo lahko nadaljujete. Stabilnost
vozila se utegne zaradi slabših
razmer na vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Utripa
Sistem je vklopljen in dejaven.
