2015.75 OPEL KARL Uporabniški priročnik

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
168 Nega vozila
5. Izvlecite nosilec zžarnico.
Žarnico rahlo pritisnite v
nosilec, jo obrnite v levo in
izvlecite ter vstavite novo
žarnico.
6. Nosilec žarnice vstavite nazaj v
luč in ga privijte.
Priklopite kabelski priključek.
Ohišje luči pravilno namestite
na svoje mesto na karoseriji in
pritegnite pritrdilne vijake.
Zaprite in pritrdite pokrova.

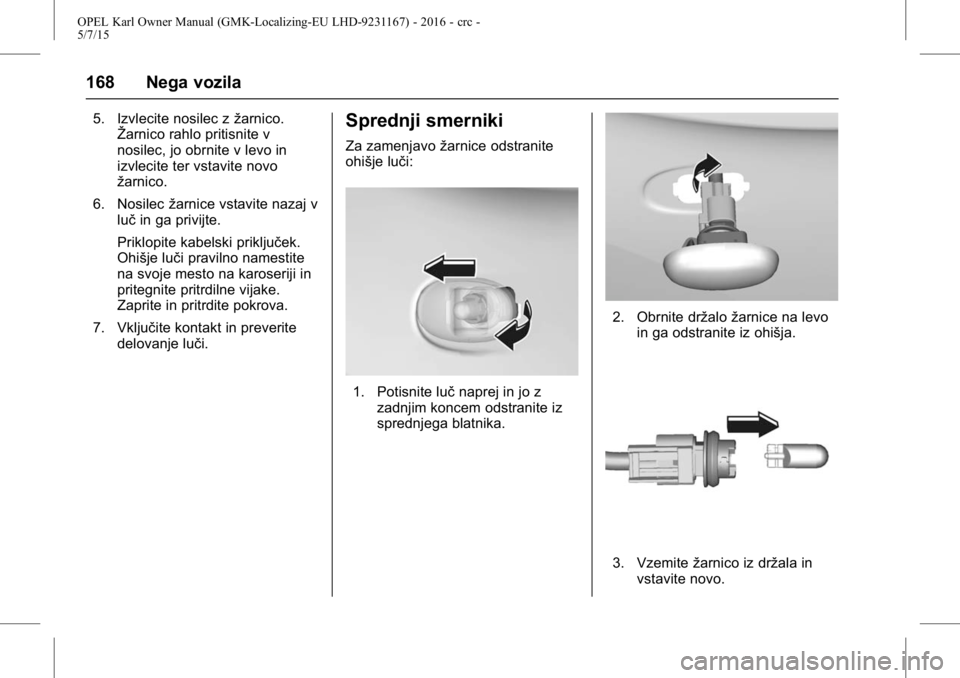

7. Vključite kontakt in preverite delovanje luči.Sprednji smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč naprej in jo z
zadnjim koncem odstranite iz
sprednjega blatnika.
2. Obrnite držalo žarnice na levo
in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in
vstavite novo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 169
4. Vstavite držaložarnice in ga
obrnite v smeri urnega kazalca.
5. Vstavite zadnji konec v blatnik, potisnite nazaj in vstavite
sprednji konec.
Tretja zavorna luč
(CHMSL)
Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka za osvetlitev
registrske tablice
1. Odvijte oba vijaka.
2. Luč rahlo povlecite navzdol. Ne
vlecite je prek točke upora,
sicer boste pretrgali
kabelski vod.
Nosilec žarnice obrnite v
obratno smer urinega kazalca.
3. Pregorelo žarnico odstranite iz
nosilca in vstavite novo.
4. Nosilec z žarnico vstavite v luč
in ga obrnite v smeri urinega
kazalca. 5. Namestite vložek luči na svoje
mesto in ga z izvijačem privijte.
Notranje luči
Stropne luči
1. Za demontažo pritisnite
nasprotno stran stikala luči s
ploskim izvijačem. (Pri tem
pazite, da ne opraskate
ničesar.)
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Montirajte luč na svoje mesto.
Lučv prtljažniku

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
170 Nega vozila
1. Lučiztaknite z izvijačem.
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.
Električni sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela. V vozilu so tri
škatle z varovalkami:
. V motornem prostoru
spredaj levo
. Pri vozilih z volanom na levi
strani v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani
za sovoznikovim predalom
. Pod pokrovom na levi strani
prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 171

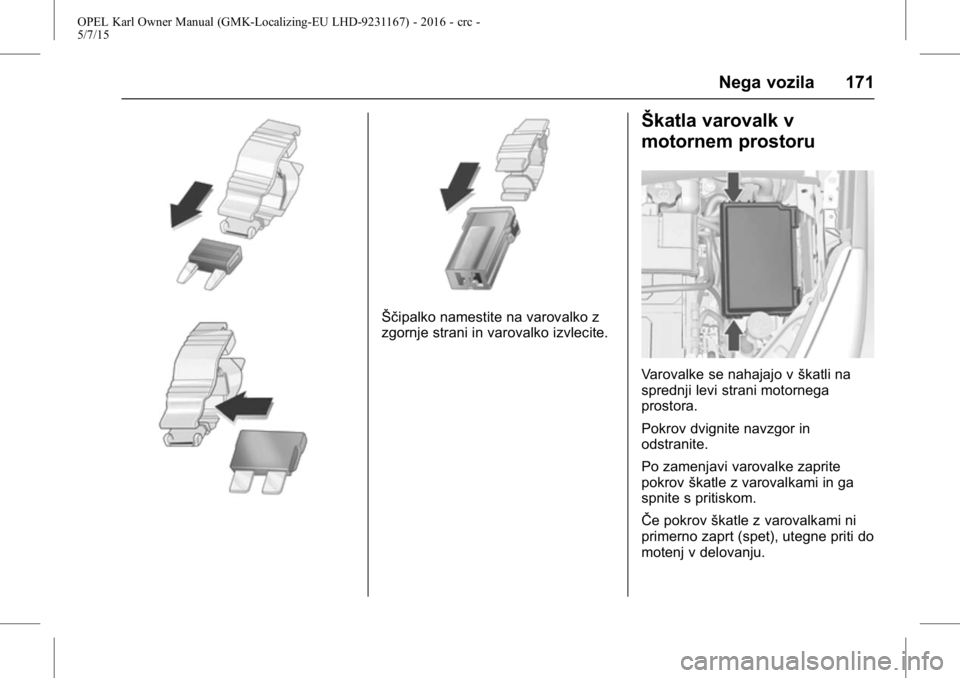

Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla varovalk v
motornem prostoru
Varovalke se nahajajo vškatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in
odstranite.
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
ŜŦe pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do
motenj v delovanju.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
172 Nega vozila
Št. Tokokrog1 Zapah vrat prtljažnika
2 – 3 Odrositev zadnjega stekla
4 Ogrevanje zunanjega
vzvratnega ogledala
5 Sončna streha
6 Krmilni modul brezstopenj- skega menjalnika
7 Senzor za masni pretok zraka
8 Pomožna črpalka grelnika
9 Ventil sistema proti blokiranju koles
10 Regulirani nadzor napetosti 11 Vzvratna kamera
12 –
13 –
14 Krmilnik motorja/krmilnik menjalnika
15 Krmilnik za vbrizgavanje goriva/zaganjač
16 Motor črpalke za gorivo
17 Krmilnik motorja 1
18 Krmilnik motorja 2 19
Šoba za vbrizgavanje
goriva, vžig
20 Klimatska naprava
21 Senzor inteligentnega akumulatorja
22 Električna ključavnica volanskega droga
23 Ventilator za hlajenje, nizko
24 –
25 Stikalo zunanjega ogledala
26 Krmilni modul motorja/ modul robotiziranega
ročnega menjalnika
27 Ventil za prezračevanje rezervoarja goriva
28 Stikalo zavornega pedala
29 Dodatno zaznavanje potnika
30 Motor za uravnavanje višine žarometov
31 Hupa
32 Sprednja meglenka
33 Leva dolga luč
34 Desna dolga luč

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 173
35–
36 Motor zadnjega brisalca
37 Leva luč za zavijanje
38 Motor črpalke za pranje
39 Desna luč za zavijanje
40 –
41 –
42 Zaganjač 2
43 Vgrajeni električni modul na vodilu
44 Robotiziran ročni menjalnik
45 Zaganjač 1
46 ŜŦrpalka sistema proti
blokiranju koles
47 Visoka hitrost ventilatorja hlajenja
48 Motor sprednjega brisalca
49 Vgrajeni električni modul na vodilu za dodatne

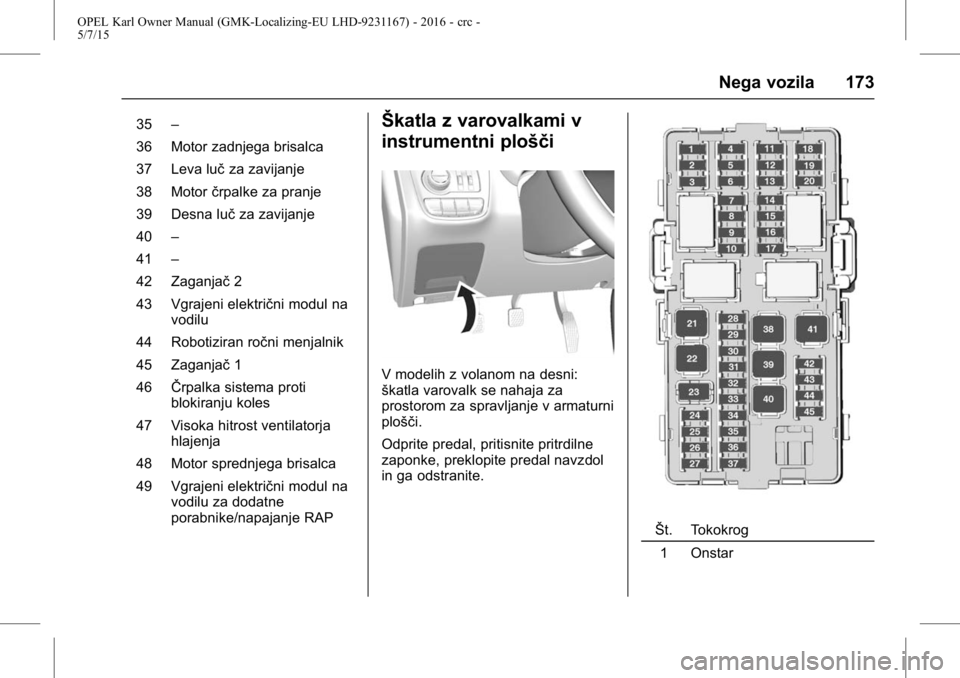

porabnike/napajanje RAPŠkatla z varovalkami v
instrumentni plošči
V modelih z volanom na desni:
škatla varovalk se nahaja za
prostorom za spravljanje v armaturni
plošči.
Odprite predal, pritisnite pritrdilne
zaponke, preklopite predal navzdol
in ga odstranite.
Št. Tokokrog
1 Onstar

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
174 Nega vozila

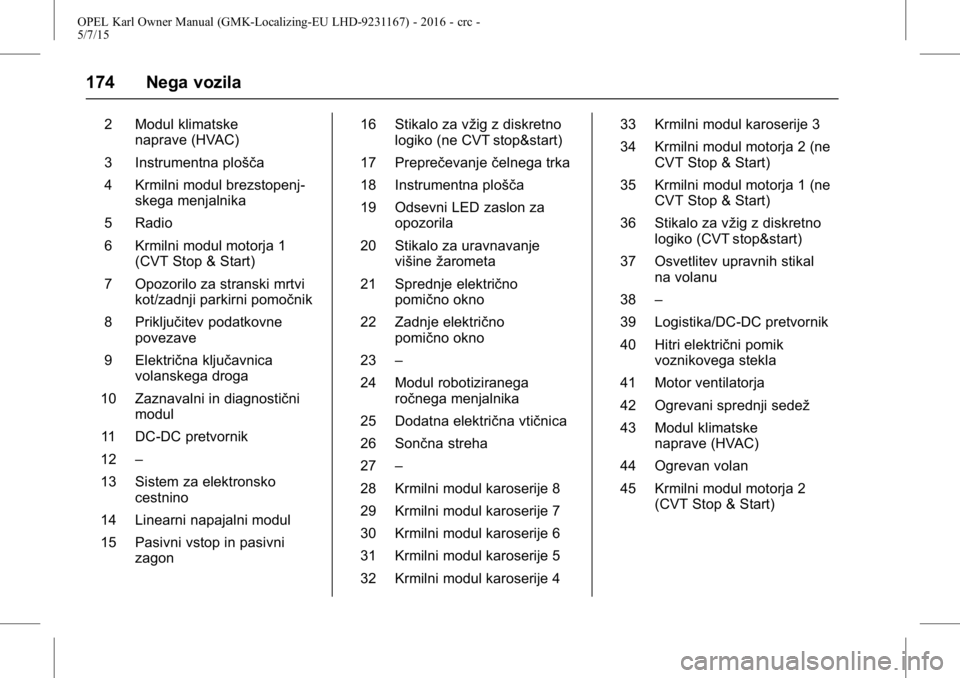

2 Modul klimatskenaprave (HVAC)
3 Instrumentna plošča
4 Krmilni modul brezstopenj- skega menjalnika
5 Radio
6 Krmilni modul motorja 1 (CVT Stop & Start)
7 Opozorilo za stranski mrtvi kot/zadnji parkirni pomočnik
8 Priključitev podatkovne povezave
9 Električna ključavnica volanskega droga
10 Zaznavalni in diagnostični modul
11 DC-DC pretvornik
12 –
13 Sistem za elektronsko cestnino
14 Linearni napajalni modul
15 Pasivni vstop in pasivni zagon 16 Stikalo za vžig z diskretno
logiko (ne CVT stop&start)
17 Preprečevanje čelnega trka
18 Instrumentna plošča
19 Odsevni LED zaslon za opozorila
20 Stikalo za uravnavanje višine žarometa
21 Sprednje električno pomično okno
22 Zadnje električno pomično okno
23 –
24 Modul robotiziranega ročnega menjalnika
25 Dodatna električna vtičnica
26 Sončna streha
27 –
28 Krmilni modul karoserije 8
29 Krmilni modul karoserije 7
30 Krmilni modul karoserije 6
31 Krmilni modul karoserije 5
32 Krmilni modul karoserije 4 33 Krmilni modul karoserije 3
34 Krmilni modul motorja 2 (ne
CVT Stop & Start)
35 Krmilni modul motorja 1 (ne CVT Stop & Start)
36 Stikalo za vžig z diskretno logiko (CVT stop&start)
37 Osvetlitev upravnih stikal na volanu
38 –
39 Logistika/DC-DC pretvornik
40 Hitri električni pomik voznikovega stekla
41 Motor ventilatorja
42 Ogrevani sprednji sedež
43 Modul klimatske naprave (HVAC)
44 Ogrevan volan
45 Krmilni modul motorja 2 (CVT Stop & Start)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Nega vozila 175

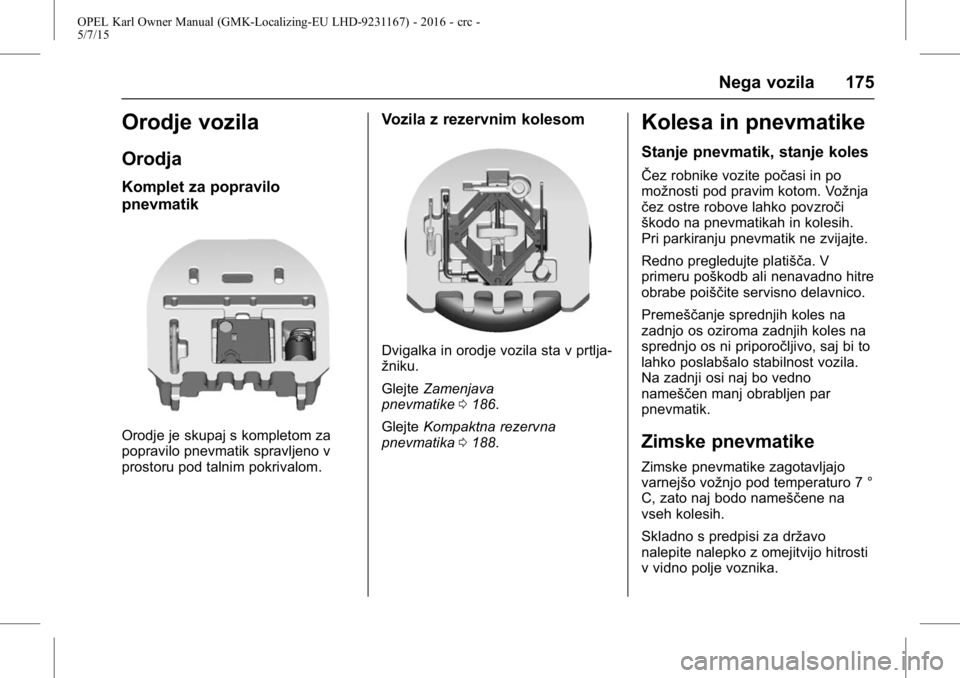

Orodje vozila
Orodja
Komplet za popravilo
pnevmatik
Orodje je skupaj s kompletom za
popravilo pnevmatik spravljeno v
prostoru pod talnim pokrivalom.
Vozila z rezervnim kolesom
Dvigalka in orodje vozila sta v prtlja-
žniku.
GlejteZamenjava
pnevmatike 0186.
Glejte Kompaktna rezervna
pnevmatika 0188.
Kolesa in pnevmatike
Stanje pnevmatik, stanje koles
ŜŦez robnike vozite počasi in po
možnosti pod pravim kotom. Vožnja
čez ostre robove lahko povzroči
škodo na pnevmatikah in kolesih.
Pri parkiranju pnevmatik ne zvijajte.
Redno pregledujte platišča. V
primeru poškodb ali nenavadno hitre
obrabe poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila.
Na zadnji osi naj bo vedno
nameščen manj obrabljen par
pnevmatik.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo 7 °
C, zato naj bodo nameščene na
vseh kolesih.
Skladno s predpisi za državo
nalepite nalepko z omejitvijo hitrosti
v vidno polje voznika.
