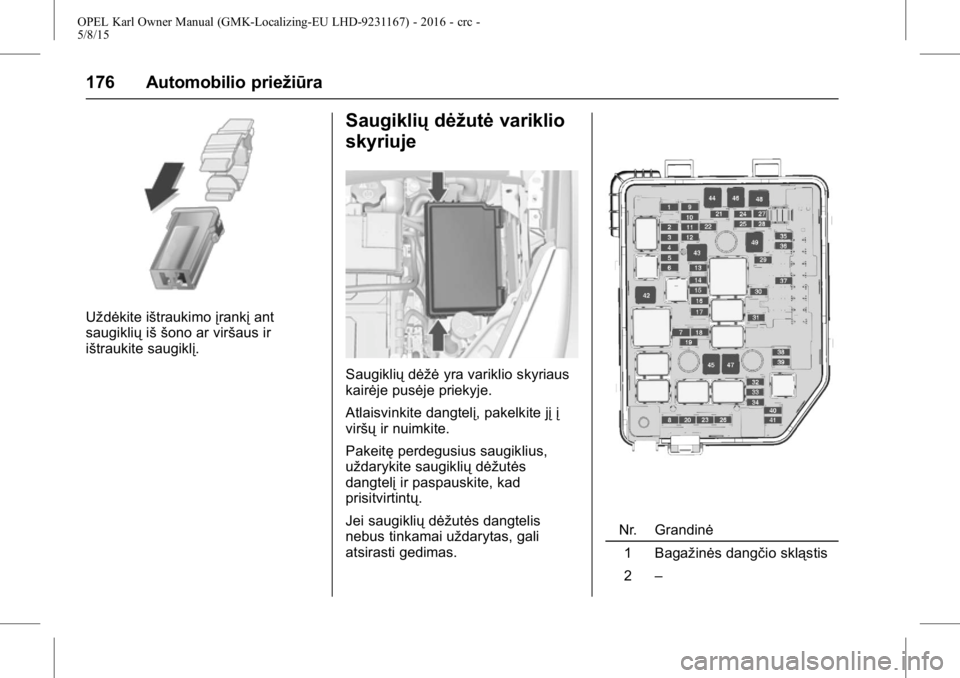

176 Automobilio priežiūra
Uždėkite ištraukimoįrankįant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutėvariklio
skyriuje
Saugiklių dėžėyra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės
dangtelį ir paspauskite, kad
prisitvirtintų.
Jei saugiklių dėžutės dangtelis
nebus tinkamai uždarytas, gali
atsirasti gedimas.
Nr. Grandinė
1 Bagažinės dangčio skląstis
2 –

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 177

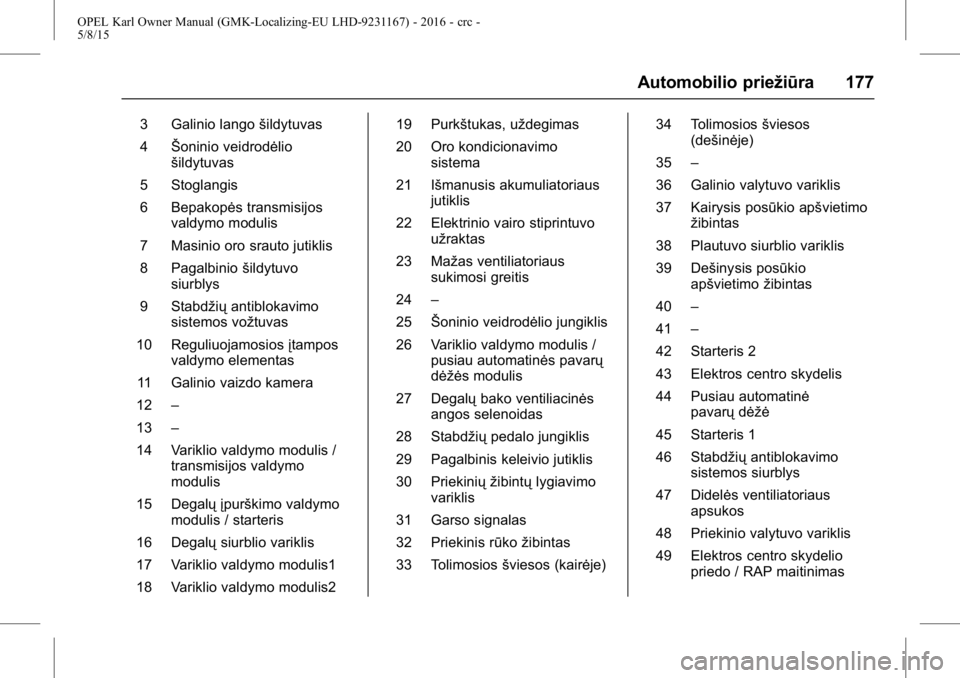

3 Galinio langošildytuvas
4 Šoninio veidrodėlio
šildytuvas
5 Stoglangis
6 Bepakopės transmisijos valdymo modulis
7 Masinio oro srauto jutiklis
8 Pagalbinio šildytuvo
siurblys
9 Stabdžių antiblokavimo
sistemos vožtuvas
10 Reguliuojamosios įtampos
valdymo elementas
11 Galinio vaizdo kamera
12 –
13 –
14 Variklio valdymo modulis / transmisijos valdymo
modulis
15 Degalų įpurškimo valdymo modulis / starteris
16 Degalų siurblio variklis
17 Variklio valdymo modulis1
18 Variklio valdymo modulis2 19 Purkštukas, uždegimas
20 Oro kondicionavimo
sistema
21 Išmanusis akumuliatoriaus jutiklis
22 Elektrinio vairo stiprintuvo užraktas
23 Mažas ventiliatoriaus sukimosi greitis
24 –
25 Šoninio veidrodėlio jungiklis
26 Variklio valdymo modulis / pusiau automatinės pavarų
dėžės modulis
27 Degalų bako ventiliacinės
angos selenoidas
28 Stabdžių pedalo jungiklis
29 Pagalbinis keleivio jutiklis
30 Priekinių žibintų lygiavimo
variklis
31 Garso signalas
32 Priekinis rūko žibintas
33 Tolimosios šviesos (kairėje) 34 Tolimosios
šviesos
(dešinėje)
35 –
36 Galinio valytuvo variklis
37 Kairysis posūkio apšvietimo žibintas
38 Plautuvo siurblio variklis
39 Dešinysis posūkio apšvietimo žibintas
40 –
41 –
42 Starteris 2
43 Elektros centro skydelis
44 Pusiau automatinė pavarų dėžė
45 Starteris 1
46 Stabdžių antiblokavimo
sistemos siurblys
47 Didelės ventiliatoriaus apsukos
48 Priekinio valytuvo variklis
49 Elektros centro skydelio priedo / RAP maitinimas

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
178 Automobilio priežiūra
Saugikliųdėžutėprietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra uždaiktųlaikymo
skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Nr. Grandinė
1 „Onstar“
2 HVAC modulis 3 Prietaisų
skydo rinkinys
4 Bepakopės transmisijos valdymo modulis
5 Radijas
6 Kėbulo kontrolės modulis Nr. 1 (CVT „Stop & Start“)
7 Riboto matomumo zonos perspėjimas / galinė
automobilio statymo
pagalba
8 Duomenų ryšio jungtis
9 Elektrinio vairo stiprintuvo užraktas
10 Jautros ir diagnostikos modulis
11 NS-NS keitiklis
12 –
13 Elektroninė apmokėjimo
sistema
14 Tiesinis maitinimo modulis
15 Pasyviojo įsėdimo ir
užvedimo sistema

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 179
16 Diskretusis loginisuždegimo jungiklis (ne CVT
„Stop&start“)
17 Atsitrenkimo priekiu vengimo sistema
18 Prietaisų skydo rinkinys
19 Atspindimųjų šviesos diodų perspėjimų rodinys
20 Priekinių žibintų lygiavimo
jungiklis
21 Priekiniai elektra valdomi langai
22 Galiniai elektra valdomi langai
23 –
24 Pusiau automatinės pavarų dėžės modulis
25 Pagalbinis maitinimo lizdas
26 Stoglangis
27 –
28 Kėbulo valdymo modulis 8
29 Kėbulo valdymo modulis 7
30 Kėbulo valdymo modulis 6
31 Kėbulo valdymo modulis 5 32 Kėbulo valdymo modulis 4
33 Kėbulo valdymo modulis 3
34 Kėbulo kontrolės modulis
Nr. 2 (ne CVT „Stop &
Start“)
35 Kėbulo kontrolės modulis Nr. 1 (ne CVT „Stop &
Start“)
36 Diskretusis loginis uždegimo jungiklis (CVT
„Stop&start“)
37 Valdymo mygtukų ant vairo
apšvietimas
38 –
39 Logistika / NS-NS keitiklis
40 Spartusis elektra valdomas vairuotojo langas
41 Pūstuvo variklis
42 Priekinė šildomoji sėdynė
43 HVAC modulis
44 Šildomas vairas
45 Kėbulo kontrolės modulis Nr. 2 (CVT „Stop & Start“)Automobilio įrankiai
Įrankiai
Automobiliai su padangų
remonto rinkiniu
Automobilioįrankiai yra bagažinėje,
po grindų dangčiu esančiame
skyriuje, kartu su padangų remonto
rinkiniu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
180 Automobilio priežiūra

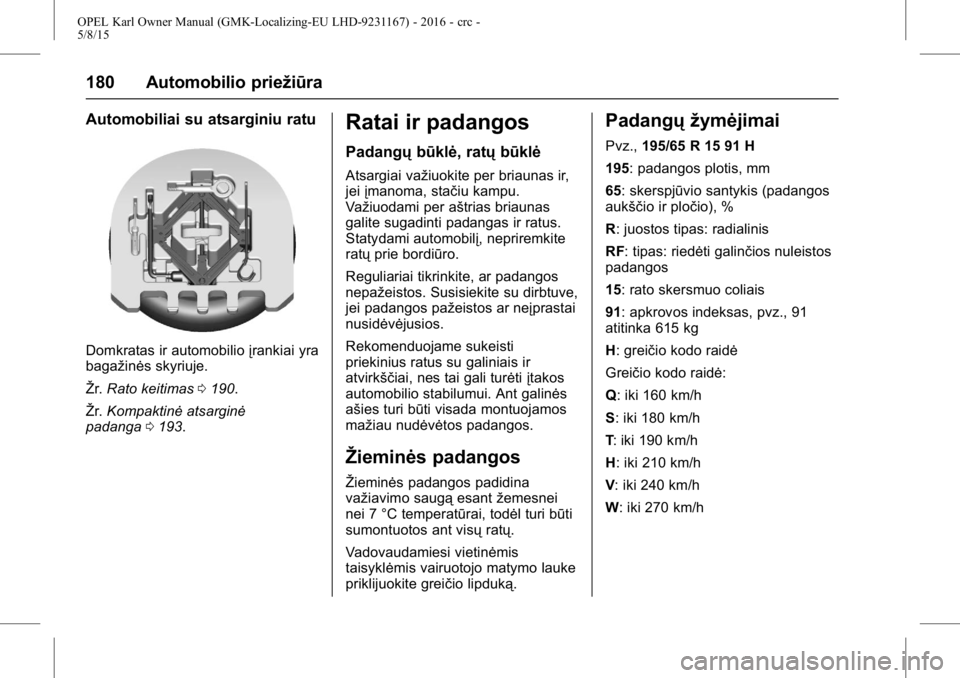

Automobiliai su atsarginiu ratu
Domkratas ir automobilioįrankiai yra
bagažinės skyriuje.
Žr. Rato keitimas 0190.
Žr. Kompaktinė atsarginė
padanga 0193.
Ratai ir padangos
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jeiįmanoma, stačiu kampu.
Važiuodami per aštrias briaunas
galite sugadinti padangas ir ratus.
Statydami automobilį, nepriremkite
ratų prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Rekomenduojame sukeisti
priekinius ratus su galiniais ir
atvirkščiai, nes tai gali turėti įtakos
automobilio stabilumui. Ant galinės
ašies turi būti visada montuojamos
mažiau nudėvėtos padangos.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugą esantžemesnei
nei 7 °C temperatūrai, todėl turi būti
sumontuotos ant visų ratų.
Vadovaudamiesi vietinėmis
taisyklėmis vairuotojo matymo lauke
priklijuokite greičio lipduką.
Padangų žymėjimai
Pvz., 195/65 R 15 91 H
195: padangos plotis, mm
65: skerspjūvio santykis (padangos
aukščio ir pločio), %
R: juostos tipas: radialinis
RF: tipas: riedėti galinčios nuleistos
padangos
15: rato skersmuo coliais
91: apkrovos indeksas, pvz., 91
atitinka 615 kg
H: greičio kodo raidė
Greičio kodo raidė:
Q: iki 160 km/h
S: iki 180 km/h
T : iki 190 km/h
H: iki 210 km/h
V : iki 240 km/h
W: iki 270 km/h

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 181
Kryptinės padangos
Kryptines padangas privaloma
montuoti taip, kad jos suktųsi
tinkama kryptimi. Tinkama sukimosi
kryptis parodyta padangosšone
esančiu simboliu (pvz. rodykle).
Slėgis padangose
Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieškiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su slėgio padangose
stebėjimo sistema.
Atsukite vožtuvo varžtus.
Slėgis padangose0Slėgis
padangose 0213.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Atsarginio rato padangą būtinai
pripūskite iki slėgio, nurodyto
važiavimui visa apkrova.
Slėgis padangose „ECO“leidžia
pasiekti mažiausių įmanomų degalų
sąnaudų.
Netinkamas slėgis padangose
sumažina saugą, pablogina
valdymą, sumažina patogumą ir
degalų ekonomiją bei spartina
padangų dėvėjimąsi.
Slėgis padangose skiriasi
atsižvelgiant į įvairias parinktis.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą.
0Variklio
duomenys 0210.
2. Identifikuokite atitinkamą padangą. Visi galimi padangų
deriniai nurodyti
slėgio padangose duomenų
lentelėse
0Slėgis padangose 0213
Jūsų automobiliui patvirtintos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio
padangose palaikymą.
{Perspėjimas
Jei slėgis per žemas, padanga
gali stipriai įkaisti ir patirti vidinę
žalą, tuomet gali atsiskirti
protektorius arba padanga gali
sprogti važiuojant dideliu greičiu.
Jei reikia sumažinti arba padidinti
slėgį padangoje automobiliuose su
slėgio padangose stebėjimo
sistema, išjunkite uždegimą.
Nustatę slėgįpadangose, įjunkite
uždegimą ir vairuotojo informacijos
centro skiltyje „Padangųapkrova“

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
182 Automobilio priežiūra
pasirinkite reikiamąnuostatą0
Vairuotojo informacijos centras
(DIC)074.
Slėgio padangose
stebėjimo sistema
Padangų slėgio stebėjimo sistema
(TPMS) tikrina visų keturiųratųslėgį
kartą per minutę, kai automobilio
greitis viršija tam tikrą ribą.
Įspėjimas
Slėgio padangose stebėjimo
sistema tikįspėja apie žemąslėgį
padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis. Pastaba
Tose valstybėse, kuriose teisiškai
privaloma
įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro (VIC) automobilio
informaciniame meniu.
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Paspauskite mygtuką MENU, kad
pasirinktumėte Automobilio
informacijos meniu
g.
Pasukite reguliavimo ratuką,
norėdami pasirinkti slėgio
padangose stebėjimo sistemą.
Sistemos būsena ir slėgio įspėjimai
pateikiami pranešimu su VIC
mirksinčia atitinkama padanga.
Teikdama įspėjimus, sistema
atsižvelgia įpadangų temperatūrą.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Automobilio priežiūra 183

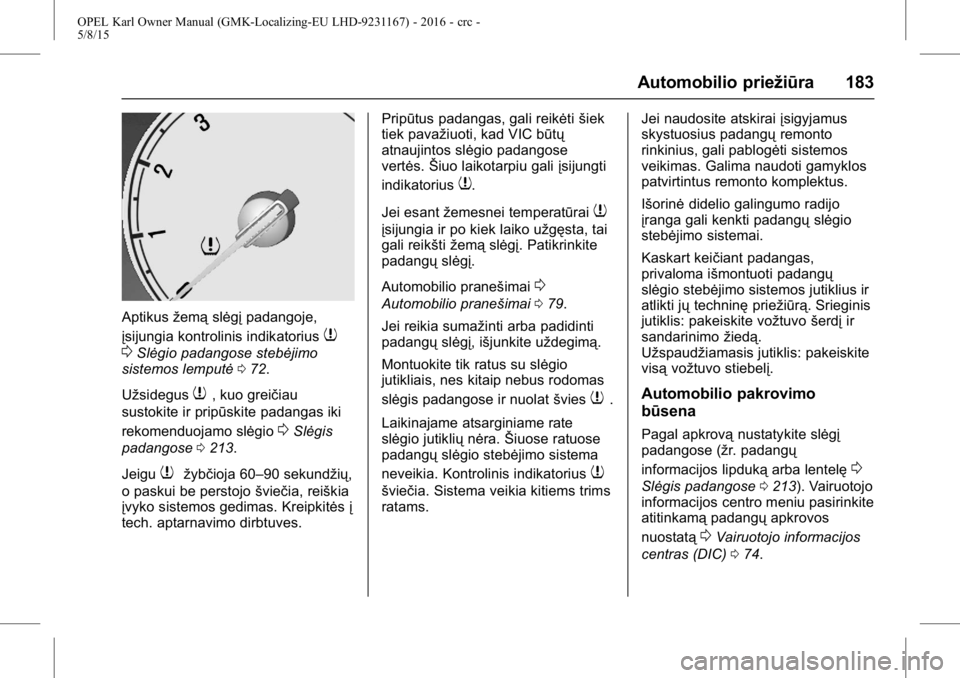

Aptikusžemąslėgįpadangoje,
įsijungia kontrolinis indikatorius
7
0
Slėgio padangose stebėjimo
sistemos lemputė 072.
Užsidegus
7, kuo greičiau
sustokite ir pripūskite padangas iki
rekomenduojamo slėgio
0Slėgis
padangose 0213.
Jeigu
7žybčioja 60–90 sekundžių,
o paskui be perstojo šviečia, reiškia
įvyko sistemos gedimas. Kreipkitės į
tech. aptarnavimo dirbtuves. Pripūtus padangas, gali reikėti
šiek
tiek pavažiuoti, kad VIC būtų
atnaujintos slėgio padangose
vertės. Šiuo laikotarpiu gali įsijungti
indikatorius
7.
Jei esant žemesnei temperatūrai
7
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti žemąslėgį. Patikrinkite
padangų slėgį.
Automobilio pranešimai
0
Automobilio pranešimai 079.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies
7.
Laikinajame atsarginiame rate
slėgio jutiklių nėra.Šiuose ratuose
padangų slėgio stebėjimo sistema
neveikia. Kontrolinis indikatorius
7
šviečia. Sistema veikia kitiems trims
ratams. Jei naudosite atskirai
įsigyjamus
skystuosius padangų remonto
rinkinius, gali pablogėti sistemos
veikimas. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Išorinė didelio galingumo radijo
įranga gali kenkti padangų slėgio
stebėjimo sistemai.
Kaskart keičiant padangas,
privaloma išmontuoti padangų
slėgio stebėjimo sistemos jutiklius ir
atlikti jų techninę priežiūrą. Srieginis
jutiklis: pakeiskite vožtuvo šerdįir
sandarinimo žiedą.
Užspaudžiamasis jutiklis: pakeiskite
visą vožtuvo stiebelį.
Automobilio pakrovimo
būsena
Pagal apkrovą nustatykite slėgį
padangose (žr. padangų
informacijos lipduką arba lentelę
0
Slėgis padangose0213). Vairuotojo
informacijos centro meniu pasirinkite
atitinkamą padangųapkrovos
nuostatą
0Vairuotojo informacijos
centras (DIC) 074.
