2015.75 OPEL KARL Instruksjonsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
56 Instrumenter og betjeningselementer
Instrumenter og
betjeningsele-
menter
Betjeningselementer
Rattjustering . . . . . . . . . . . . . . . . . . . 57
Kontroller i rattet . . . . . . . . . . . . . . . 57
Oppvarmet ratt . . . . . . . . . . . . . . . . . 57
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Frontrutevisker/-spyler . . . . . . . . . 58
Bakrutevisker/-spyler . . . . . . . . . . 59
Utetemperatur . . . . . . . . . . . . . . . . . 60
Klokke . . . . . . . . . . . . . . . . . . . . . . . . . 60
Strømuttak . . . . . . . . . . . . . . . . . . . . . 60
Varsellys, måleinstrumenter og
kontrollys
Speedometer . . . . . . . . . . . . . . . . . . 61
Kilometerteller . . . . . . . . . . . . . . . . . 61
Tripteller . . . . . . . . . . . . . . . . . . . . . . . 61
Turteller . . . . . . . . . . . . . . . . . . . . . . . . 62
Drivstoffmåler . . . . . . . . . . . . . . . . . . 62
Kontrollamper . . . . . . . . . . . . . . . . . . 62
Kjølevæsketemperaturmåler . . . 64
Servicedisplay . . . . . . . . . . . . . . . . . 64
Blinklys . . . . . . . . . . . . . . . . . . . . . . . . 65
Sikkerhetsbeltepåminnelse . . . . 65Lampe for kollisjonsputer og
beltestrammere . . . . . . . . . . . . . . . 66
Lampe for kollisjonspute På/Av . . . . . . . . . . . . . . . . . . . . . . . . . 66
Ladesystemlampe . . . . . . . . . . . . . 66
Indikatorlampe for
funksjonsfeil . . . . . . . . . . . . . . . . . . 66
Servicekontrollampe (SVS) . . . . 67
Varsellampe for bremser og clutch . . . . . . . . . . . . . . . . . . . . . . . . 67
Varsellampe for blokkeringsfrie bremser (ABS) . . . . . . . . . . . . . . . 67
Girskiftlampe . . . . . . . . . . . . . . . . . . 67
Variabel styremotstand-- lampe . . . . . . . . . . . . . . . . . . . . . . . . 67
Filskiftvarsellampe (LDW) . . . . . . 67
Lampe for parkeringsradar med ultralyd . . . . . . . . . . . . . . . . . . . . . . . 68
Elektronisk stabilitetskontroll (ESC), varsellampe . . . . . . . . . . 68
Kontrollampe for utkoblet elektronisk stabilitetskon-
troll (ESC) . . . . . . . . . . . . . . . . . . . . 68
Lampe for Antispinn AV . . . . . . . . 68
Varsellampe for kjølevæsketem- peratur . . . . . . . . . . . . . . . . . . . . . . . 68
Lampe for dekktrykkover- våkning . . . . . . . . . . . . . . . . . . . . . . . 68
Lampe for motoroljetrykk . . . . . . . 69
Varsellampe for lite drivstoff . . . . 69
Autostoppmodus . . . . . . . . . . . . . . . 69 Startsperrelampe . . . . . . . . . . . . . . 69
Lampe for redusert motor-
effekt . . . . . . . . . . . . . . . . . . . . . . . . . 70
Lampe for Fjernlys på . . . . . . . . . . 70
Lampe for tåkelys foran . . . . . . . . 70
Lampe for tåkelys bak . . . . . . . . . 70
Baklys indikatorlampe . . . . . . . . . 70
Lys for automatisk hastighets- kontroll . . . . . . . . . . . . . . . . . . . . . . . 70
Kontrollampe for åpent panser . . . . . . . . . . . . . . . . . . . . . . . . 70
Kontrollampe for åpen dør . . . . . 70
Informasjonsdisplayer
Førerinformasjonsdisplay . . . . . . 70
Meldinger om bilen
Meldinger om bilen . . . . . . . . . . . . 75
Varsellyder . . . . . . . . . . . . . . . . . . . . . 78
Individuelle innstillinger
Individuelle innstillinger . . . . . . . . 79

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 57

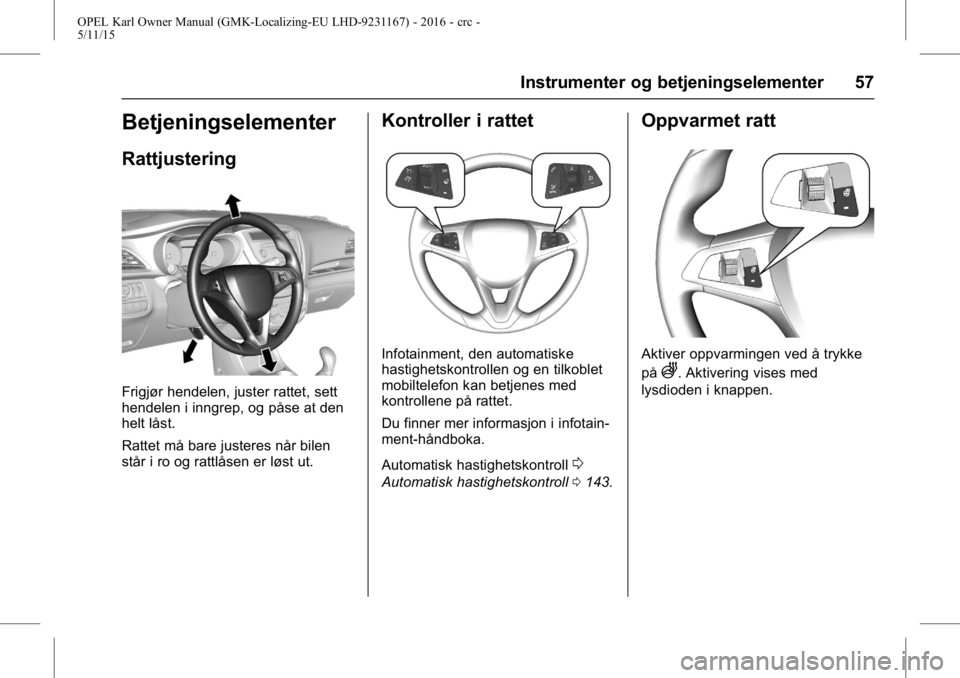

Betjeningselementer
Rattjustering
Frigjør hendelen, juster rattet, sett
hendelen i inngrep, og påse at den
helt låst.
Rattet må bare justeres når bilen
står i ro og rattlåsen er løst ut.
Kontroller i rattet
Infotainment, den automatiske
hastighetskontrollen og en tilkoblet
mobiltelefon kan betjenes med
kontrollene på rattet.
Du finner mer informasjon i infotain-
ment-håndboka.
Automatisk hastighetskontroll
0
Automatisk hastighetskontroll0143.
Oppvarmet ratt
Aktiver oppvarmingen ved å trykke
på
A. Aktivering vises med
lysdioden i knappen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
58 Instrumenter og betjeningselementer

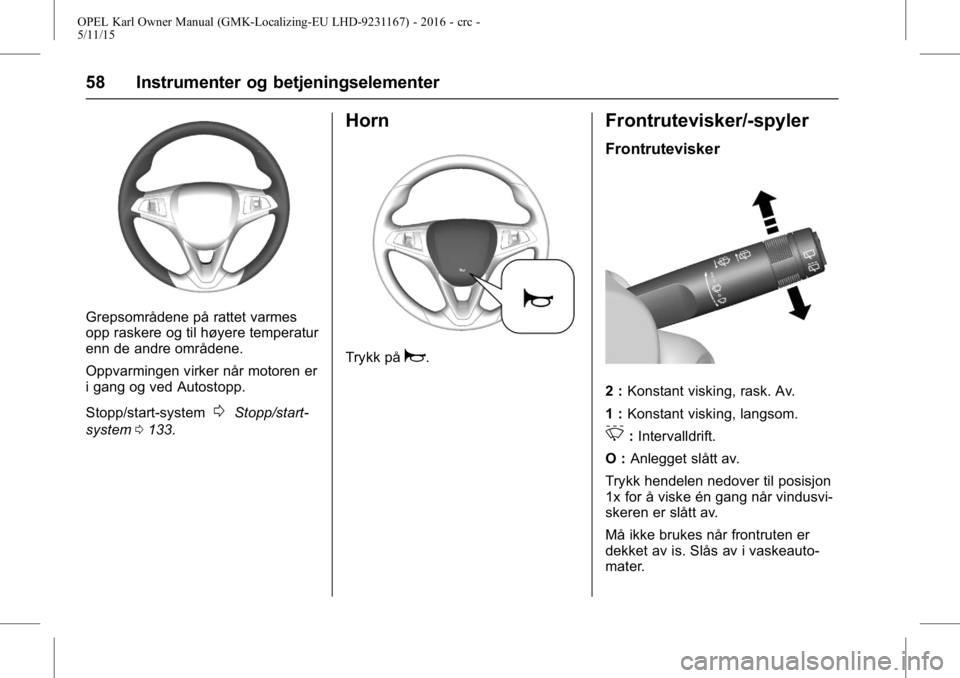

Grepsområdene på rattet varmes
opp raskere og til høyere temperatur
enn de andre områdene.
Oppvarmingen virker når motoren er
i gang og ved Autostopp.
Stopp/start-system
0Stopp/start-
system 0133.
Horn
Trykk påa.
Frontrutevisker/-spyler
Frontrutevisker
2 : Konstant visking, rask. Av.
1 : Konstant visking, langsom.
3:Intervalldrift.
O : Anlegget slått av.
Trykk hendelen nedover til posisjon
1x for å viske én gang når vindusvi-
skeren er slått av.
Må ikke brukes når frontruten er
dekket av is. Slås av i vaskeauto-
mater.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 59

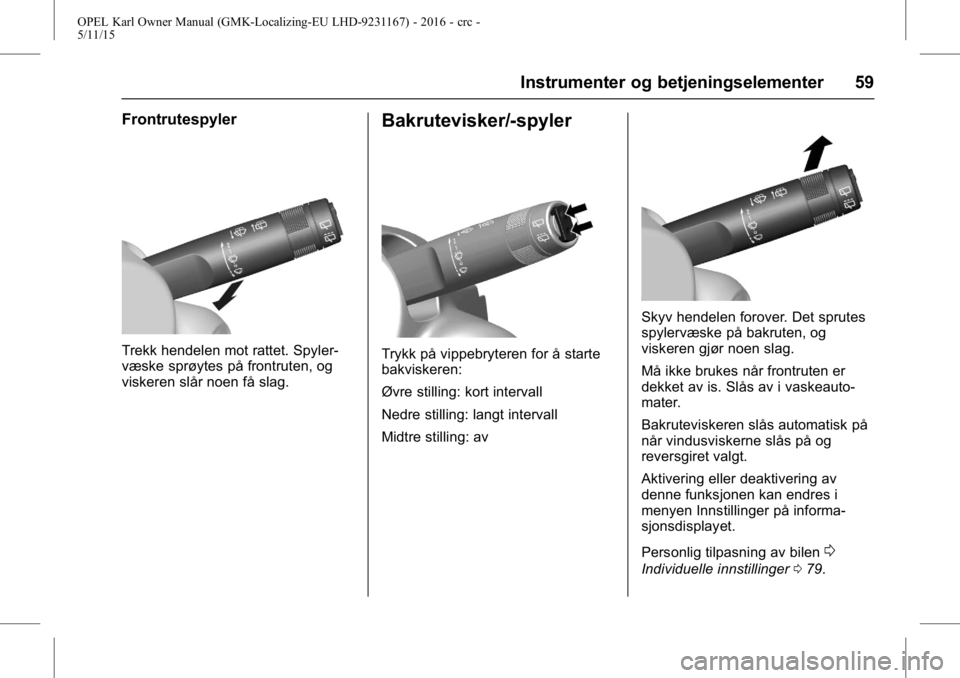

Frontrutespyler
Trekk hendelen mot rattet. Spyler-
væske sprøytes på frontruten, og
viskeren slår noen få slag.
Bakrutevisker/-spyler
Trykk på vippebryteren for å starte
bakviskeren:
Øvre stilling: kort intervall
Nedre stilling: langt intervall
Midtre stilling: av
Skyv hendelen forover. Det sprutes
spylervæske på bakruten, og
viskeren gjør noen slag.
Må ikke brukes når frontruten er
dekket av is. Slås av i vaskeauto-
mater.
Bakruteviskeren slås automatisk på
når vindusviskerne slås på og
reversgiret valgt.
Aktivering eller deaktivering av
denne funksjonen kan endres i
menyen Innstillinger på informa-
sjonsdisplayet.
Personlig tilpasning av bilen
0
Individuelle innstillinger079.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
60 Instrumenter og betjeningselementer

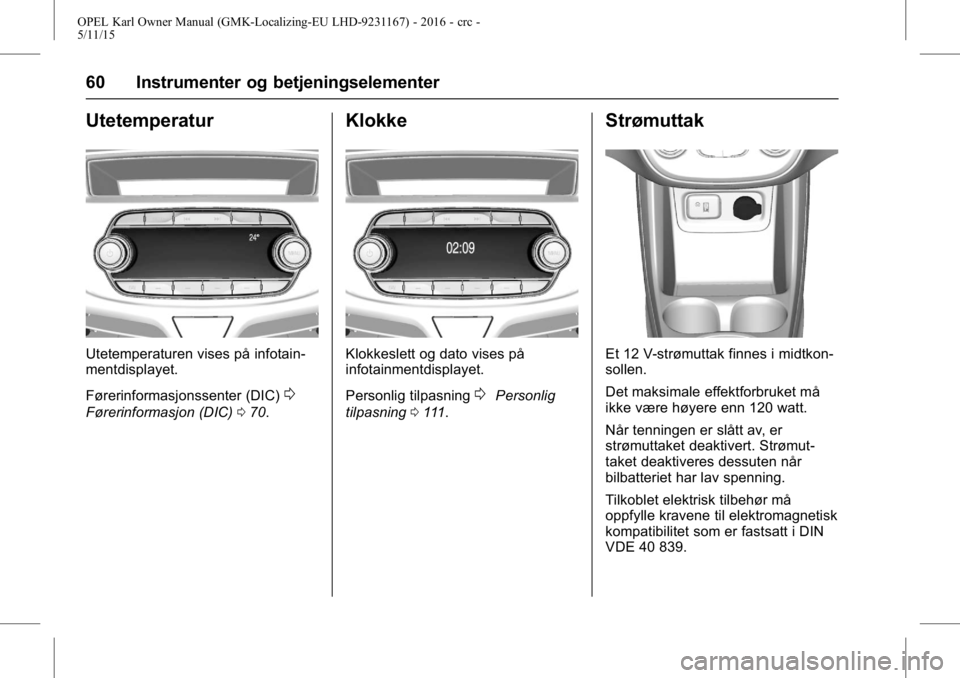

Utetemperatur
Utetemperaturen vises på infotain-
mentdisplayet.
Førerinformasjonssenter (DIC)
0
Førerinformasjon (DIC)070.
Klokke
Klokkeslett og dato vises på
infotainmentdisplayet.
Personlig tilpasning
0Personlig
tilpasning 0111.
Strømuttak
Et 12 V-strømuttak finnes i midtkon-
sollen.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er slått av, er
strømuttaket deaktivert. Strømut-
taket deaktiveres dessuten når
bilbatteriet har lav spenning.
Tilkoblet elektrisk tilbehør må
oppfylle kravene til elektromagnetisk
kompatibilitet som er fastsatt i DIN
VDE 40 839.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 61

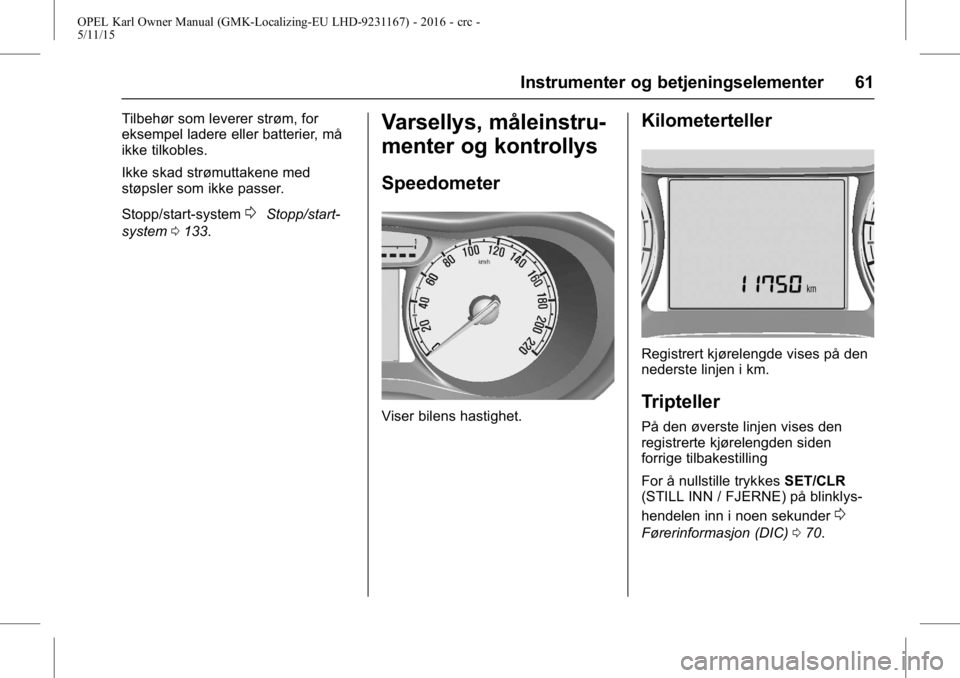

Tilbehør som leverer strøm, for
eksempel ladere eller batterier, må
ikke tilkobles.
Ikke skad strømuttakene med
støpsler som ikke passer.
Stopp/start-system
0Stopp/start-
system 0133.
Varsellys, måleinstru-
menter og kontrollys
Speedometer
Viser bilens hastighet.
Kilometerteller
Registrert kjørelengde vises på den
nederste linjen i km.
Tripteller
På den øverste linjen vises den
registrerte kjørelengden siden
forrige tilbakestilling
For å nullstille trykkes SET/CLR
(STILL INN / FJERNE) på blinklys-
hendelen inn i noen sekunder
0
Førerinformasjon (DIC) 070.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
62 Instrumenter og betjeningselementer

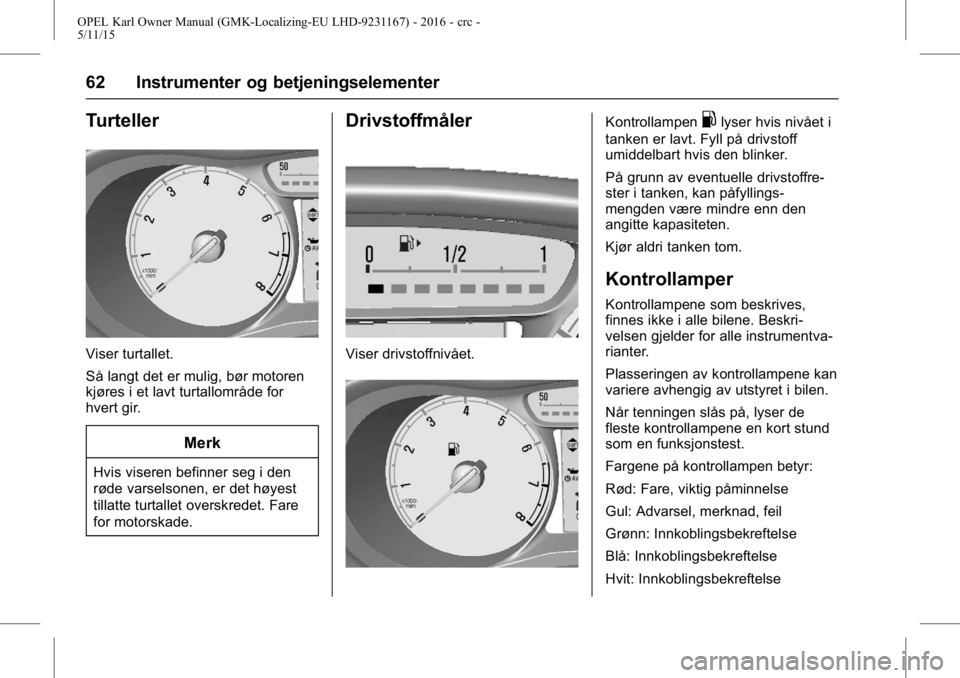

Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for
hvert gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest
tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået.
Kontrollampen.lyser hvis nivået i
tanken er lavt. Fyll på drivstoff
umiddelbart hvis den blinker.
På grunn av eventuelle drivstoffre-
ster i tanken, kan påfyllings-
mengden være mindre enn den
angitte kapasiteten.
Kjør aldri tanken tom.
Kontrollamper
Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskri-
velsen gjelder for alle instrumentva-
rianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret i bilen.
Når tenningen slås på, lyser de
fleste kontrollampene en kort stund
som en funksjonstest.
Fargene på kontrollampen betyr:
Rød: Fare, viktig påminnelse
Gul: Advarsel, merknad, feil
Grønn: Innkoblingsbekreftelse
Blå: Innkoblingsbekreftelse
Hvit: Innkoblingsbekreftelse

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Instrumenter og betjeningselementer 63

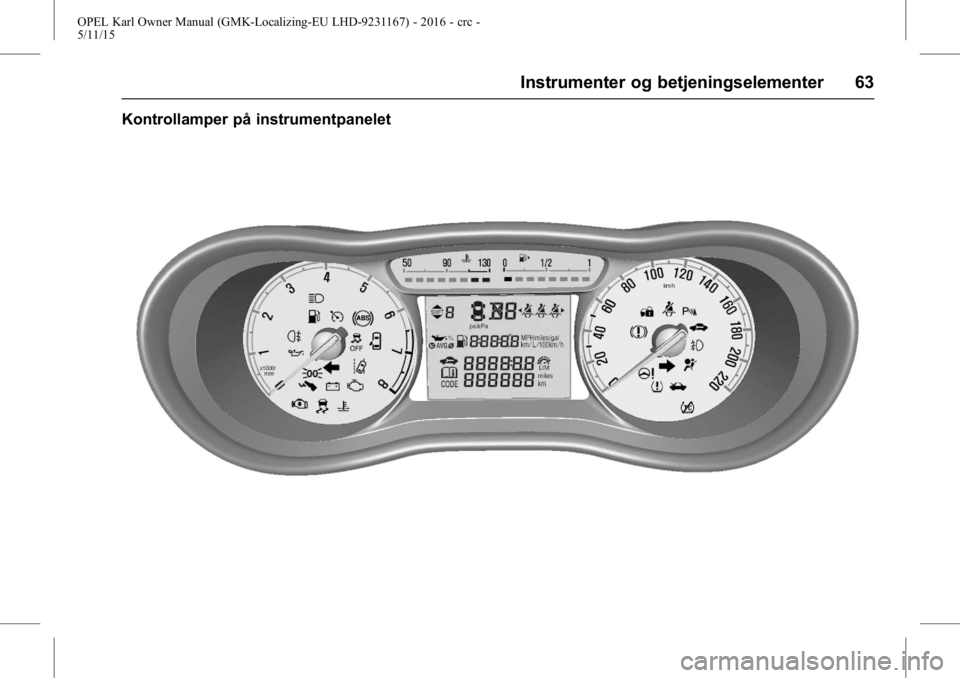

Kontrollamper på instrumentpanelet
