192Грижи за автомобила
4.Вкарайте фасунгата на
крушката в тялото на
лампата и я завъртете по
посока на часовниковата
стрелка.
5. Вкарайте тялото на лампата
и го застопорете с помощта
на отверка.
Вътрешни светлини
Осветление на прага
1.За да свалите лампата-ком-
плект ,извадете я с помощта
на отверка, като я пъхнете от
обратната на ключа страна.
(Внимавайте да не направите
драскотини.)
2. Извадете крушката.
3. Подменете крушката.
4. Поставете обратно модула на
светлината .
Лампа в багажното
отделение
1.Извадете лампата с помощта
на отверка.
2.Извадете крушката.
3. Поставете нова крушка.
4. Монтирайте лампата.
Осветление на арматур-
ното табло
Сменете крушките в сервиз.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

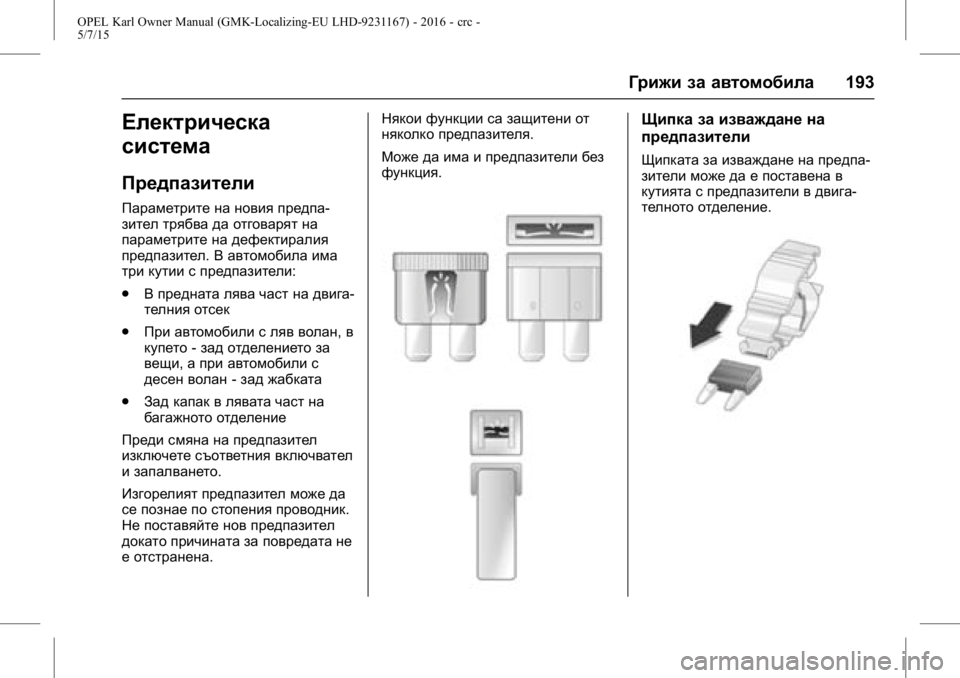

Грижи за автомобила193
Електрическа
система
Предпазители
Параметрите на новия предпа-
зител трябва да отговарят на
параметрите на дефектиралия
предпазител.В автомобила има
три кутии с предпазители:
. В предната лява част на двига-
телния отсек
. При автомобили с ляв волан, в
купето -зад отделението за
вещи, а при автомобили с
десен волан -зад жабката
. Зад капак в лявата част на
багажното отделение
Преди смяна на предпазител
изключете съответния включвател
и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител
докато причината за повредата не
е отстранена. Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.
Щипка за изваждане на
предпазители
Щипката за изваждане на предпа-
зители може да е поставена в
кутията с предпазители в двига-
телното отделение.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
194Грижи за автомобила
В зависимост от типа на предпа-
зителя, поставете щипката отгоре
или отстрани на предпазителя и
го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Освободете капака, повдигнете го
нагоре и го свалете.
След смяна на дефектиралия
предпазител затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с предпа-
зителите не е затворен добре,
може да се получи неизправно
действие.
№ Верига
1 Блокиращ език на задна
багажна врата

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

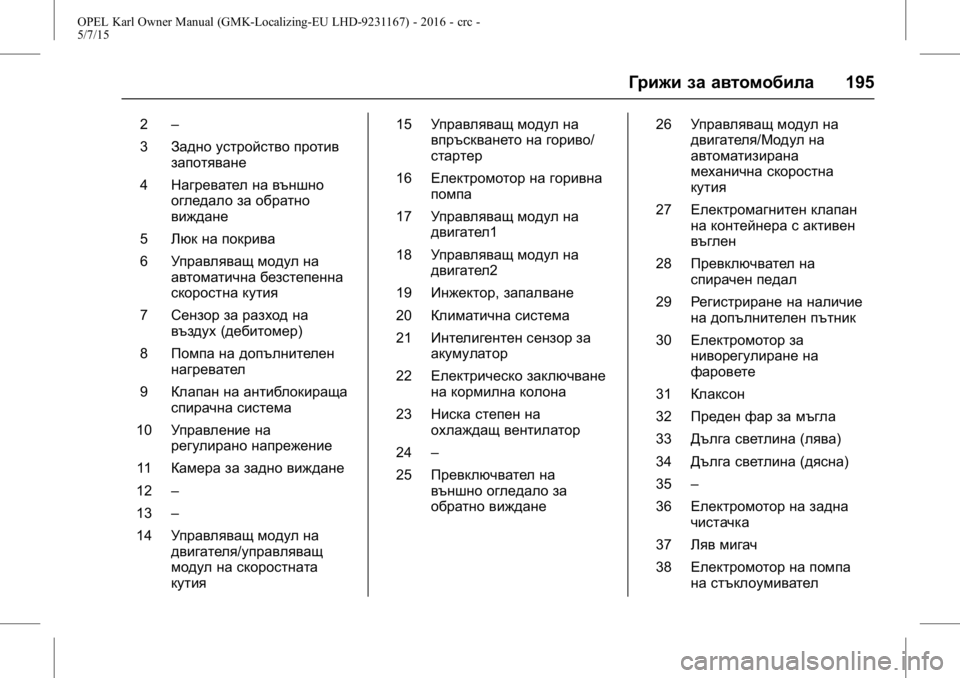

Грижи за автомобила195
2–
3 Задно устройство против
запотяване
4 Нагревател на външно
огледало за обратно
виждане
5 Люк на покрива
6 Управляващ модул на
автоматична безстепенна
скоростна кутия
7 Сензор за разход на
въздух (дебитомер)
8 Помпа на допълнителен
нагревател
9 Клапан на антиблокираща
спирачна система
10 Управление на
регулирано напрежение
11 Камера за задно виждане
12 –
13 –
14 Управляващ модул на
двигателя/управляващ
модул на скоростната
кутия 15
Управляващ модул на
впръскването на гориво/
стартер
16 Електромотор на горивна
помпа
17 Управляващ модул на
двигател1
18 Управляващ модул на
двигател2
19 Инжектор, запалване
20 Климатична система
21 Интелигентен сензор за
акумулатор
22 Електрическо заключване
на кормилна колона
23 Ниска степен на
охлаждащ вентилатор
24 –
25 Превключвател на
външно огледало за
обратно виждане 26
Управляващ модул на
двигателя/Модул на
автоматизирана
механична скоростна
кутия
27 Електромагнитен клапан
на контейнера с активен
въглен
28 Превключвател на
спирачен педал
29 Регистриране на наличие
на допълнителен пътник
30 Електромотор за
ниворегулиране на
фаровете
31 Клаксон
32 Преден фар за мъгла
33 Дълга светлина (лява)
34 Дълга светлина (дясна)
35 –
36 Електромотор на задна
чистачка
37 Ляв мигач
38 Електромотор на помпа
на стъклоумивател

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

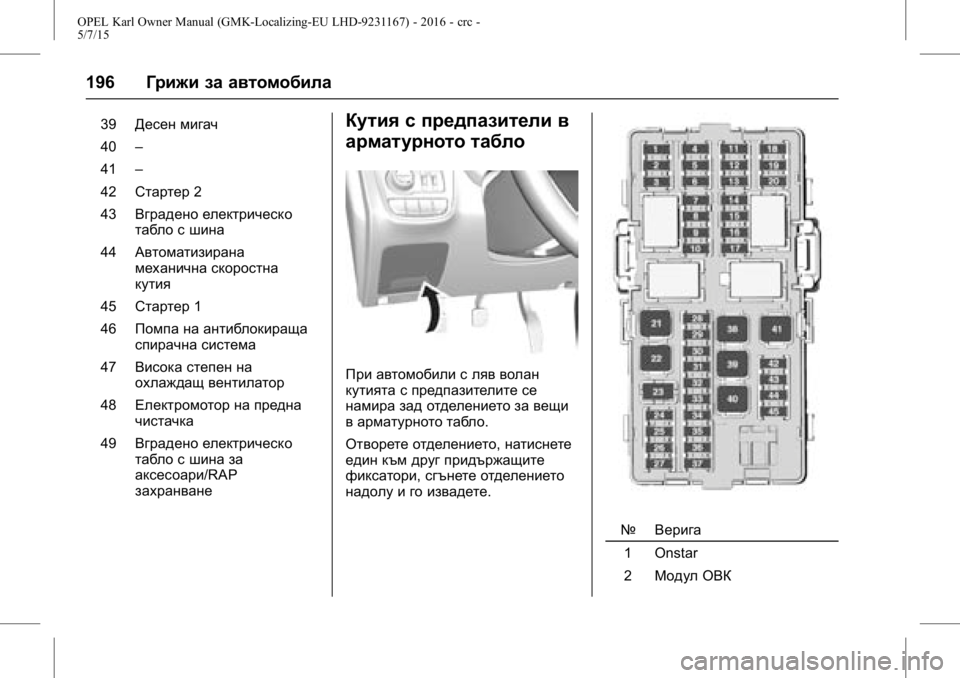

196Грижи за автомобила
39Десен мигач
40 –
41 –
42 Стартер 2
43 Вградено електрическо
табло с шина
44 Автоматизирана
механична скоростна
кутия
45 Стартер 1
46 Помпа на антиблокираща
спирачна система
47 Висока степен на
охлаждащ вентилатор
48 Електромотор на предна
чистачка
49 Вградено електрическо
табло с шина за
аксесоари/RAP
захранванеКутия с предпазители в
арматурното табло
При автомобили с ляв волан
кутията с предпазителите се
намира зад отделението за вещи
в арматурното табло.
Отворете отделението ,натиснете
един към друг придържащите
фиксатори, сгънете отделението
надолу и го извадете.
№ Верига
1 Onstar
2 Модул ОВК

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

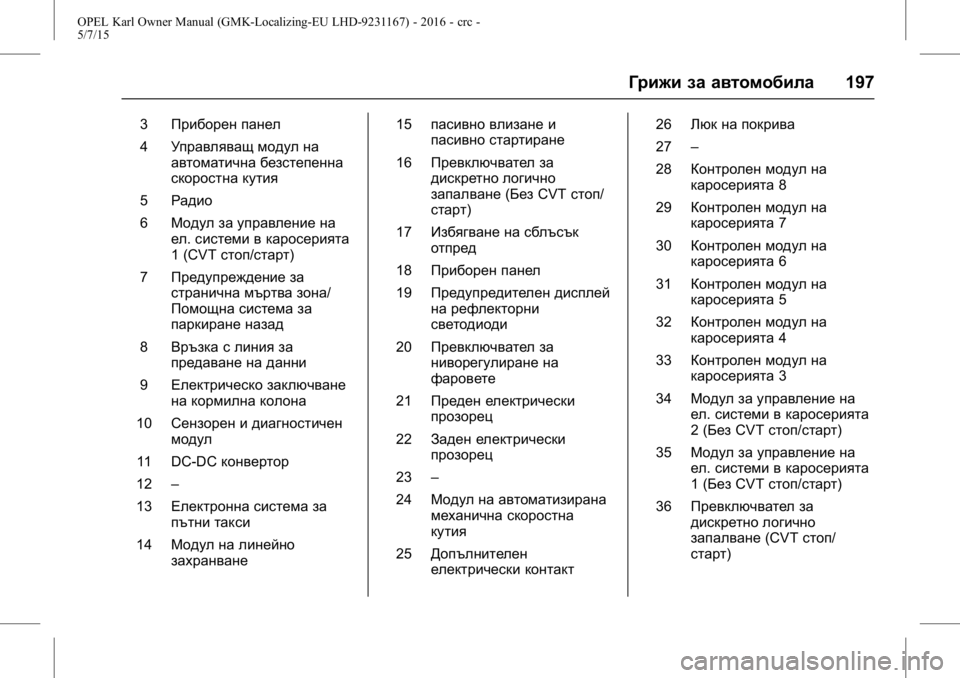

Грижи за автомобила197
3Приборен панел
4 Управляващ модул на
автоматична безстепенна
скоростна кутия
5 Радио
6 Модул за управление на
ел.системи в каросерията
1 (CVT стоп/старт)
7 Предупреждение за
странична мъртва зона/
Помощна система за
паркиране назад
8 Връзка с линия за
предаване на данни
9 Електрическо заключване
на кормилна колона
10 Сензорен и диагностичен
модул
11 DC-DC конвертор
12 –
13 Електронна система за
пътни такси
14 Модул на линейно
захранване 15
пасивно влизане и
пасивно стартиране
16 Превключвател за
дискретно логично
запалване (БезCVT стоп/
старт)
17 Избягване на сблъсък
отпред
18 Приборен панел
19 Предупредителен дисплей
на рефлекторни
светодиоди
20 Превключвател за
ниворегулиране на
фаровете
21 Преден електрически
прозорец
22 Заден електрически
прозорец
23 –
24 Модул на автоматизирана
механична скоростна
кутия
25 Допълнителен
електрически контакт 26
Люк на покрива
27 –
28 Контролен модул на
каросерията 8
29 Контролен модул на
каросерията 7
30 Контролен модул на
каросерията 6
31 Контролен модул на
каросерията 5
32 Контролен модул на
каросерията 4
33 Контролен модул на
каросерията 3
34 Модул за управление на
ел.системи в каросерията
2 (Без CVTстоп/старт)
35 Модул за управление на
ел.системи в каросерията
1 (Без CVTстоп/старт)
36 Превключвател за
дискретно логично
запалване (CVTстоп/
старт)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

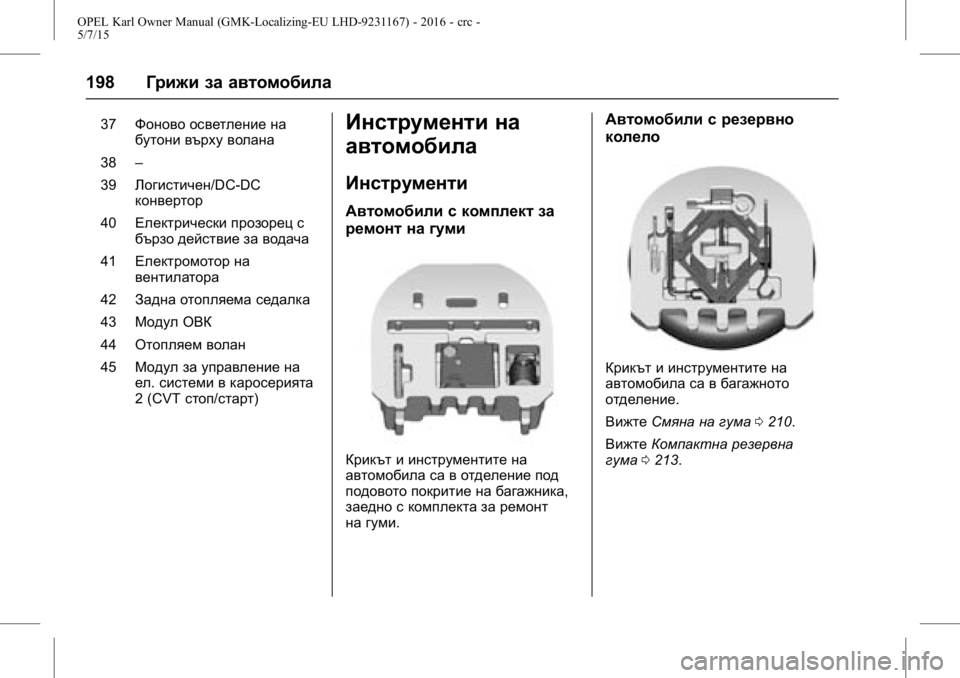

198Грижи за автомобила
37Фоново осветление на
бутони върху волана
38 –
39 Логистичен/DC-DC
конвертор
40 Електрически прозорец с
бързо действие за водача
41 Електромотор на
вентилатора
42 Задна отопляема седалка
43 Модул ОВК
44 Отопляем волан
45 Модул за управление на
ел.системи в каросерията
2 (CVT стоп/старт)Инструменти на
автомобила
Инструменти
Автомобили с комплект за
ремонт на гуми
Крикът и инструментите на
автомобила са в отделение под
подовото покритие на багажника,
заедно с комплекта за ремонт
на гуми.
Автомобили с резервно
колело
Крикът и инструментите на
автомобила са в багажното
отделение.
ВижтеСмяна на гума 0210.
Вижте Компактна резервна
гума 0213.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

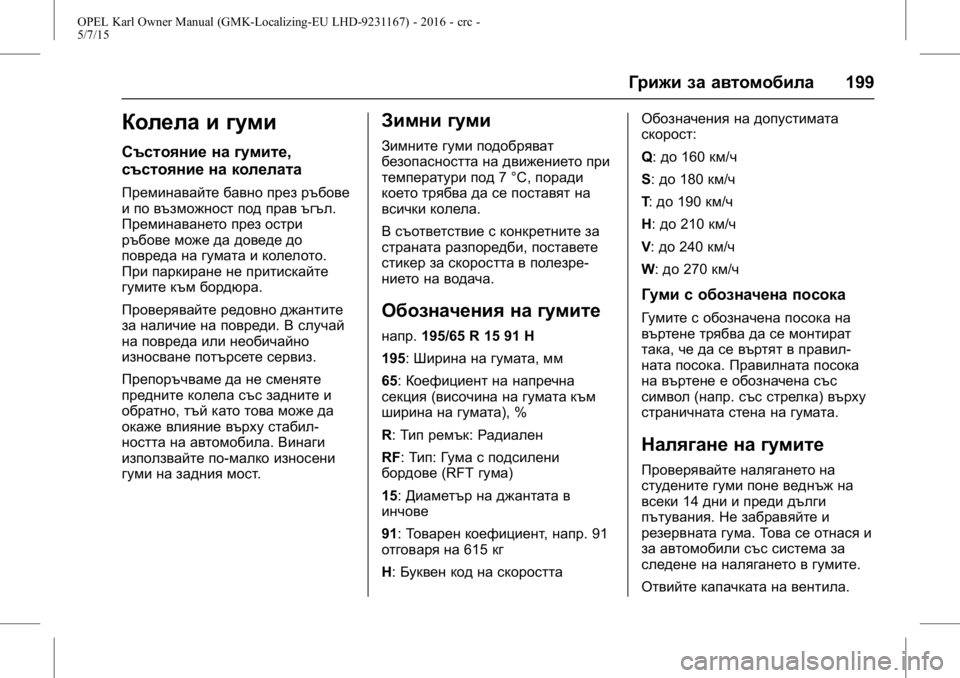

Грижи за автомобила199
Колела и гуми
Състояние на гумите,
състояние на колелата
Преминавайте бавно през ръбове
и по възможност под прав ъгъл.
Преминаването през остри
ръбове може да доведе до
повреда на гумата и колелото.
При паркиране не притискайте
гумите към бордюра.
Проверявайте редовно джантите
за наличие на повреди.В случай
на повреда или необичайно
износване потърсете сервиз.
Препоръчваме да не сменяте
предните колела със задните и
обратно, тъй като това може да
окаже влияние върху стабил-
ността на автомобила. Винаги
използвайте по-малко износени
гуми на задния мост .
Зимни гуми
Зимните гуми подобряват
безопасността на движението при
температури под7 °C,поради
което трябва да се поставят на
всички колела.
В съответствие с конкретните за
страната разпоредби, поставете
стикер за скоростта в полезре-
нието на водача.
Обозначения на гумите
напр. 195/65 R 15 91 H
195: Ширина на гумата, мм
65: Коефициент на напречна
секция (височина на гумата към
ширина на гумата), %
R: Тип ремък: Радиален
RF: Тип: Гума с подсилени
бордове (RFTгума)
15: Диаметър на джантата в
инчове
91: Товарен коефициент ,напр. 91
отговаря на 615кг
H: Буквен код на скоростта Обозначения на допустимата
скорост:
Q:
до 160 км/ч
S: до 180 км/ч
T : до 190 км/ч
H: до 210 км/ч
V :до 240 км/ч
W: до270 км/ч
Гуми с обозначена посока
Гумите с обозначена посока на
въртене трябва да се монтират
така ,че да се въртят в правил-
ната посока. Правилната посока
на въртене е обозначена със
символ (напр.със стрелка) върху
страничната стена на гумата .
Налягане на гумите
Проверявайте налягането на
студените гуми поне веднъж на
всеки14дни и преди дълги
пътувания. Не забравяйте и
резервната гума. Това се отнася и
за автомобили със система за
следене на налягането в гумите.
Отвийте капачката на вентила.
