Spremište63

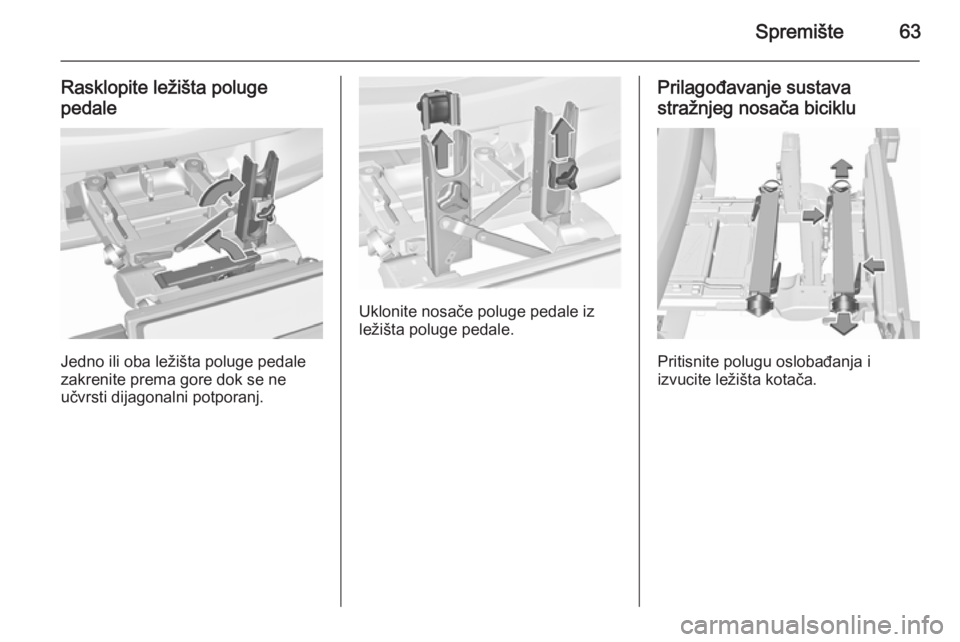

Rasklopite ležišta poluge
pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.
Prilagođavanje sustava
stražnjeg nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.

64Spremište
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.

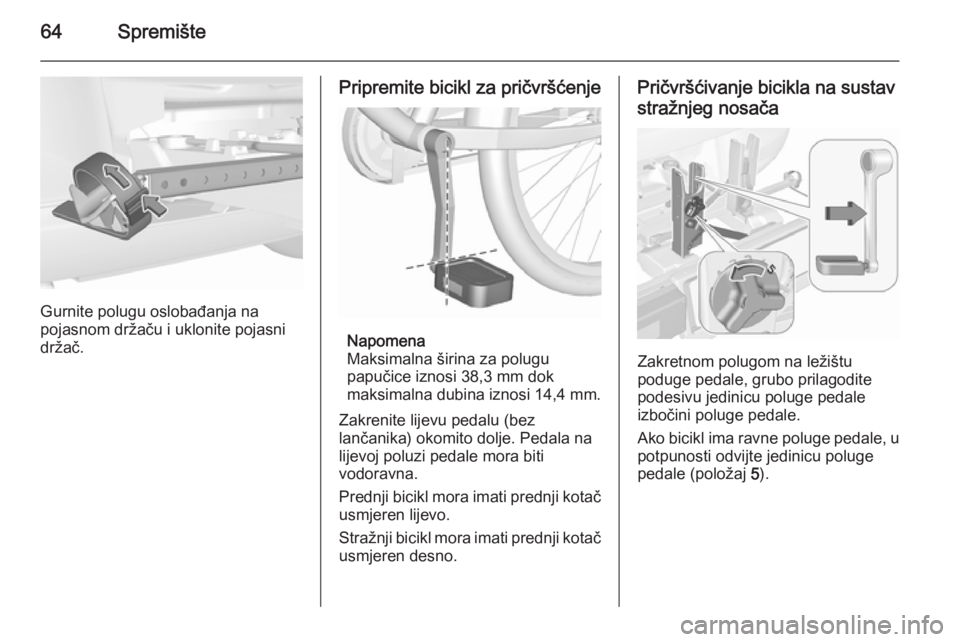

Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.
Pričvršćivanje bicikla na sustav
stražnjeg nosača

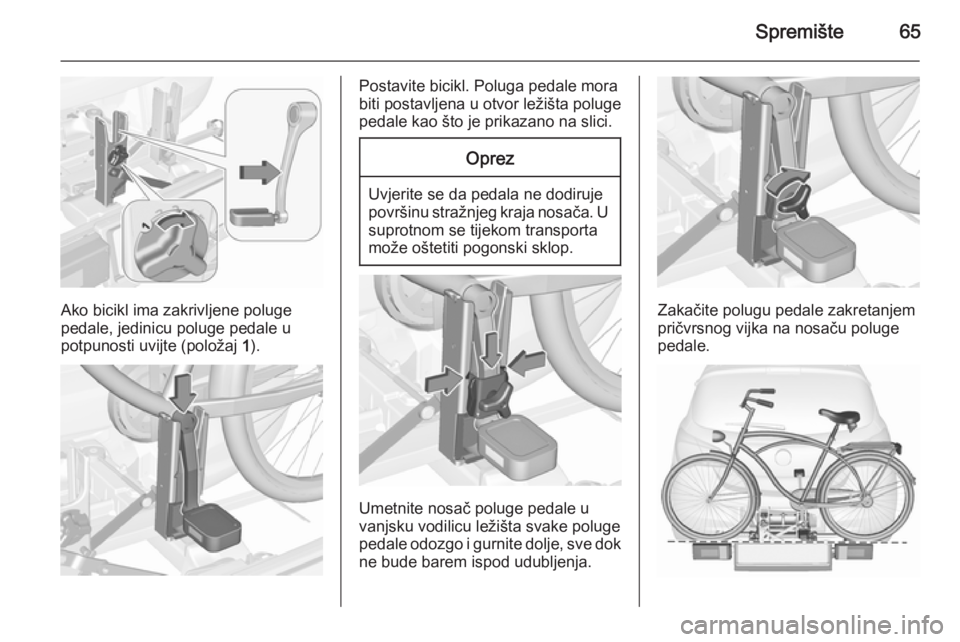

Zakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte jedinicu polugepedale (položaj 5).

Spremište65
Ako bicikl ima zakrivljene poluge
pedale, jedinicu poluge pedale u potpunosti uvijte (položaj 1).
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, sve dok
ne bude barem ispod udubljenja.
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.

66Spremište

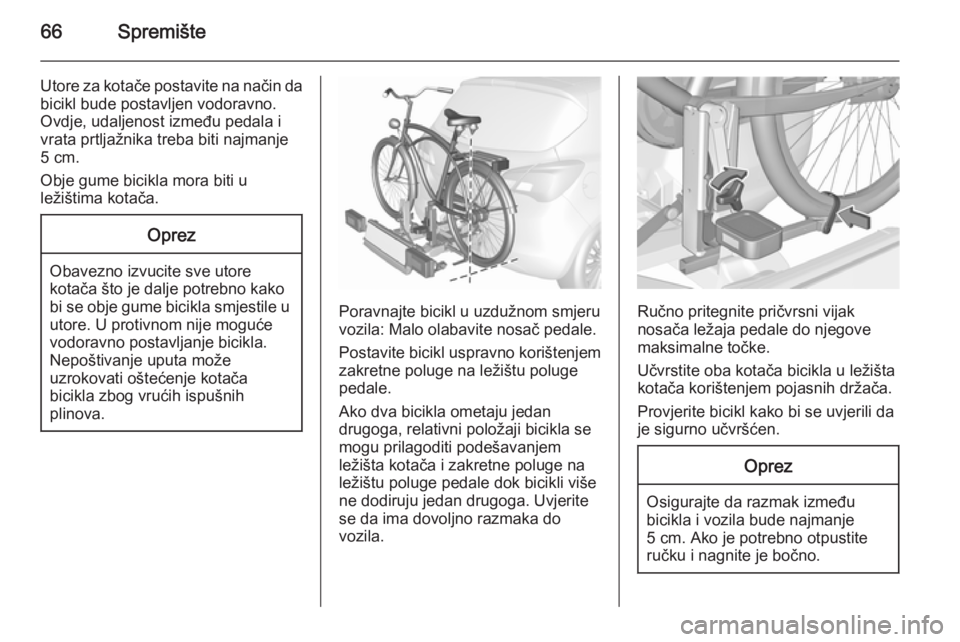

Utore za kotače postavite na način da
bicikl bude postavljen vodoravno.
Ovdje, udaljenost između pedala i vrata prtljažnika treba biti najmanje
5 cm.
Obje gume bicikla mora biti u
ležištima kotača.Oprez
Obavezno izvucite sve utore kotača što je dalje potrebno kako
bi se obje gume bicikla smjestile u
utore. U protivnom nije moguće
vodoravno postavljanje bicikla.
Nepoštivanje uputa može
uzrokovati oštećenje kotača
bicikla zbog vrućih ispušnih
plinova.
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem
zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se
mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na
ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Uvjerite
se da ima dovoljno razmaka do
vozila.Ručno pritegnite pričvrsni vijak
nosača ležaja pedale do njegove
maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pojasnih držača.
Provjerite bicikl kako bi se uvjerili da
je sigurno učvršćen.
Oprez
Osigurajte da razmak između bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.

Spremište67

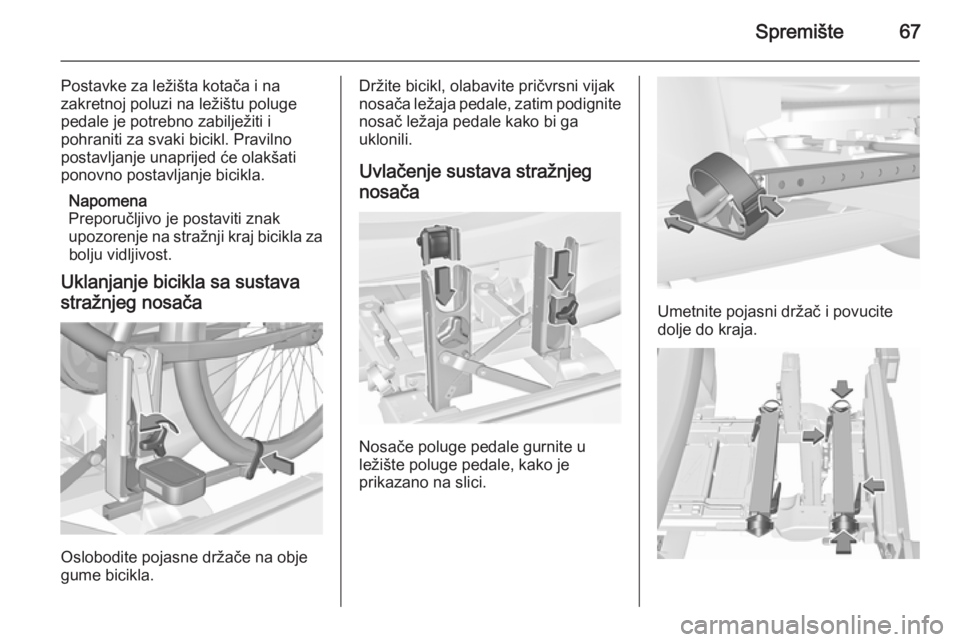

Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je postaviti znak
upozorenje na stražnji kraj bicikla za bolju vidljivost.
Uklanjanje bicikla sa sustava
stražnjeg nosača
Oslobodite pojasne držače na obje
gume bicikla.
Držite bicikl, olabavite pričvrsni vijak
nosača ležaja pedale, zatim podignite nosač ležaja pedale kako bi ga
uklonili.
Uvlačenje sustava stražnjeg
nosača
Nosače poluge pedale gurnite u
ležište poluge pedale, kako je
prikazano na slici.
Umetnite pojasni držač i povucite
dolje do kraja.

68Spremište

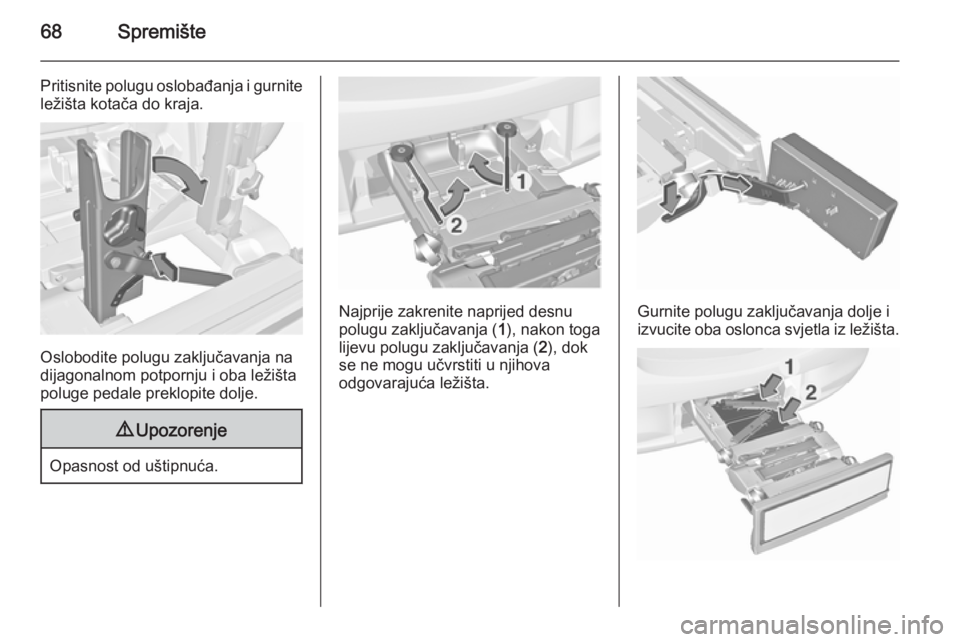

Pritisnite polugu oslobađanja i gurnite
ležišta kotača do kraja.
Oslobodite polugu zaključavanja na
dijagonalnom potpornju i oba ležišta
poluge pedale preklopite dolje.
9 Upozorenje
Opasnost od uštipnuća.
Najprije zakrenite naprijed desnu
polugu zaključavanja ( 1), nakon toga
lijevu polugu zaključavanja ( 2), dok
se ne mogu učvrstiti u njihova
odgovarajuća ležišta.Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.

Spremište69

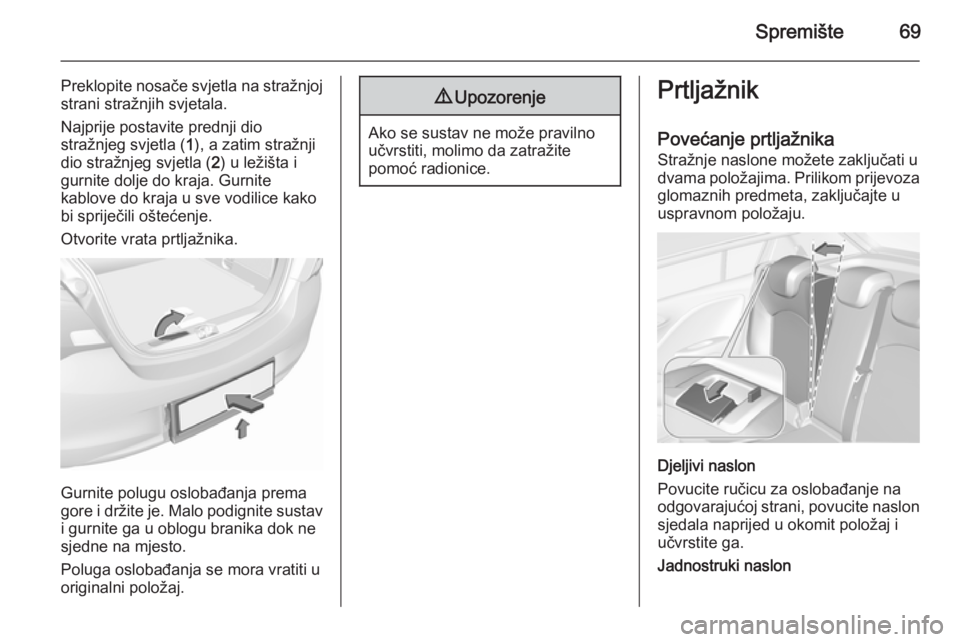

Preklopite nosače svjetla na stražnjoj
strani stražnjih svjetala.
Najprije postavite prednji dio
stražnjeg svjetla ( 1), a zatim stražnji
dio stražnjeg svjetla ( 2) u ležišta i
gurnite dolje do kraja. Gurnite
kablove do kraja u sve vodilice kako
bi spriječili oštećenje.
Otvorite vrata prtljažnika.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Povećanje prtljažnika
Stražnje naslone možete zaključati u
dvama položajima. Prilikom prijevoza glomaznih predmeta, zaključajte u
uspravnom položaju.
Djeljivi naslon
Povucite ručicu za oslobađanje na
odgovarajućoj strani, povucite naslon sjedala naprijed u okomit položaj i
učvrstite ga.
Jadnostruki naslon

70Spremište

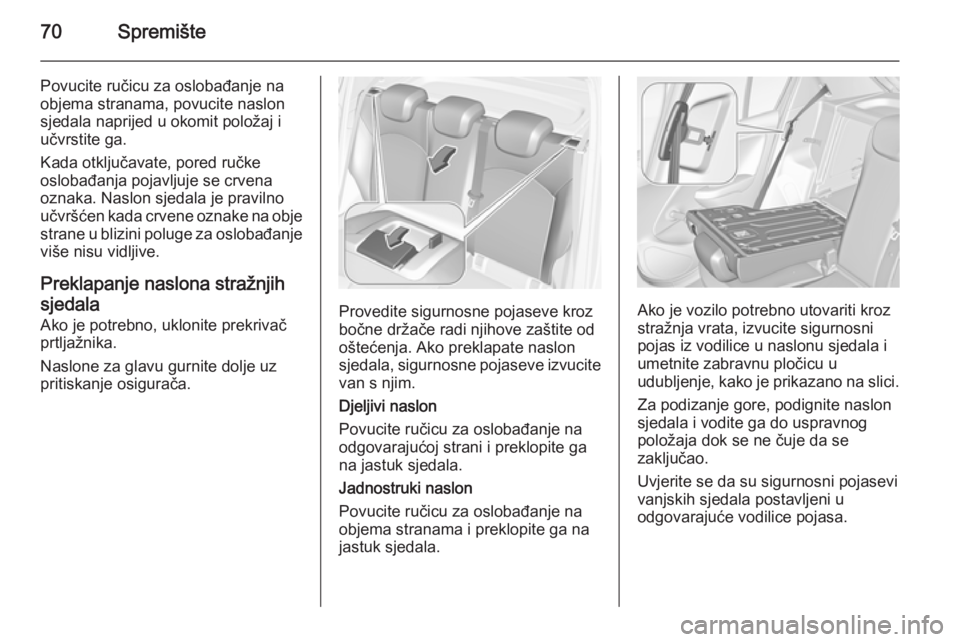

Povucite ručicu za oslobađanje na
objema stranama, povucite naslon
sjedala naprijed u okomit položaj i
učvrstite ga.
Kada otključavate, pored ručke
oslobađanja pojavljuje se crvena
oznaka. Naslon sjedala je pravilno
učvršćen kada crvene oznake na obje
strane u blizini poluge za oslobađanje
više nisu vidljive.
Preklapanje naslona stražnjih
sjedala
Ako je potrebno, uklonite prekrivač
prtljažnika.
Naslone za glavu gurnite dolje uz
pritiskanje osigurača.
Provedite sigurnosne pojaseve kroz
bočne držače radi njihove zaštite od
oštećenja. Ako preklapate naslon sjedala, sigurnosne pojaseve izvucite van s njim.
Djeljivi naslon
Povucite ručicu za oslobađanje na
odgovarajućoj strani i preklopite ga na jastuk sjedala.
Jadnostruki naslon
Povucite ručicu za oslobađanje na
objema stranama i preklopite ga na
jastuk sjedala.Ako je vozilo potrebno utovariti kroz
stražnja vrata, izvucite sigurnosni
pojas iz vodilice u naslonu sjedala i
umetnite zabravnu pločicu u
udubljenje, kako je prikazano na slici.
Za podizanje gore, podignite naslon
sjedala i vodite ga do uspravnog
položaja dok se ne čuje da se
zaključao.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.
