2015.75 OPEL CORSA Priručnik za vlasnika (in Croatian)

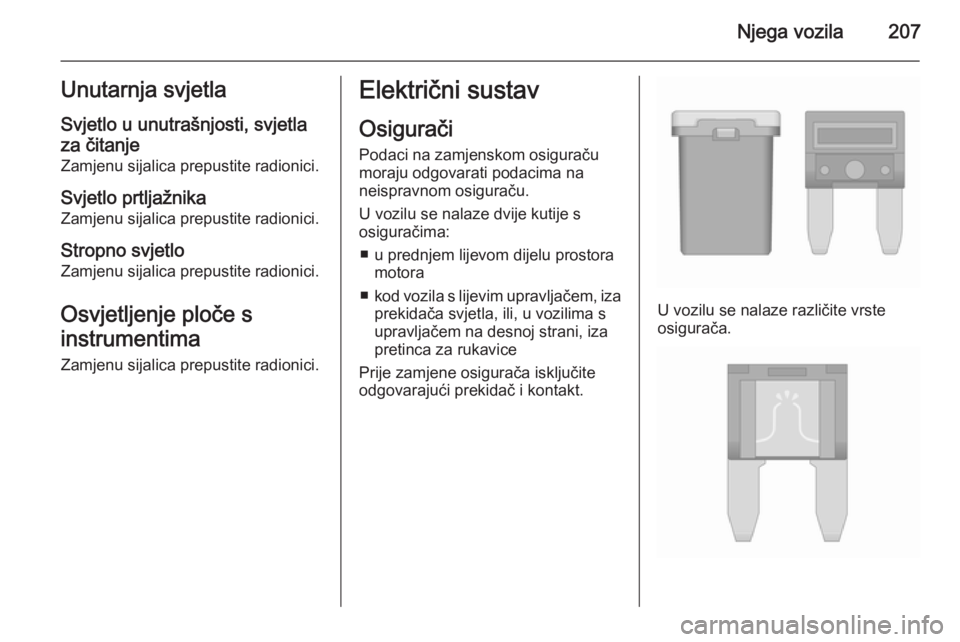

Njega vozila207Unutarnja svjetlaSvjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo Zamjenu sijalica prepustite radionici.
Osvjetljenje ploče s
instrumentima Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora
■ kod vozila s lijevim upravljačem, iza
prekidača svjetla, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

208Njega vozila
Ovisno o vrsti osigurača, pregorjeliosigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

Njega vozila209

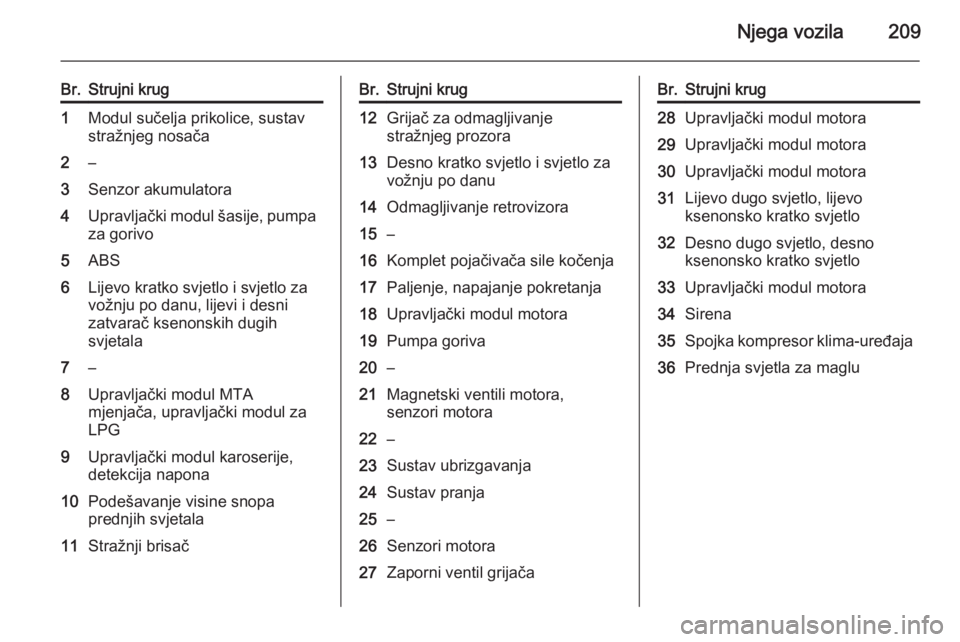

Br.Strujni krug1Modul sučelja prikolice, sustav
stražnjeg nosača2–3Senzor akumulatora4Upravljački modul šasije, pumpa
za gorivo5ABS6Lijevo kratko svjetlo i svjetlo za
vožnju po danu, lijevi i desni
zatvarač ksenonskih dugih
svjetala7–8Upravljački modul MTA
mjenjača, upravljački modul za
LPG9Upravljački modul karoserije,
detekcija napona10Podešavanje visine snopa
prednjih svjetala11Stražnji brisačBr.Strujni krug12Grijač za odmagljivanje
stražnjeg prozora13Desno kratko svjetlo i svjetlo za
vožnju po danu14Odmagljivanje retrovizora15–16Komplet pojačivača sile kočenja17Paljenje, napajanje pokretanja18Upravljački modul motora19Pumpa goriva20–21Magnetski ventili motora,
senzori motora22–23Sustav ubrizgavanja24Sustav pranja25–26Senzori motora27Zaporni ventil grijačaBr.Strujni krug28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Lijevo dugo svjetlo, lijevo
ksenonsko kratko svjetlo32Desno dugo svjetlo, desno
ksenonsko kratko svjetlo33Upravljački modul motora34Sirena35Spojka kompresor klima-uređaja36Prednja svjetla za maglu

210Njega vozila
Br.Strujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima5–6Grijač dizelskog goriva7Mjenjač8Mala brzina hlađenja ventilatora9Velika brzina hlađenja
ventilatora10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

Njega vozila211
Br.Strujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Zračni jastuci16Povezivanje podatkovne veze17Kontakt18Klima uređajBr.Strujni krug19Krovni otvor20Pomoć pri parkiranju/senzor za
kišu/prednja kamera21Prekidač kočnica22Audio sustav23Zaslon24–25Pomoćna dizalica26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Ploča s instrumentima/grijanje
sjedala/FlexDock31Sirena32Grijanje sjedala, suvozač33Grijano kolo upravljača34–

212Njega vozila

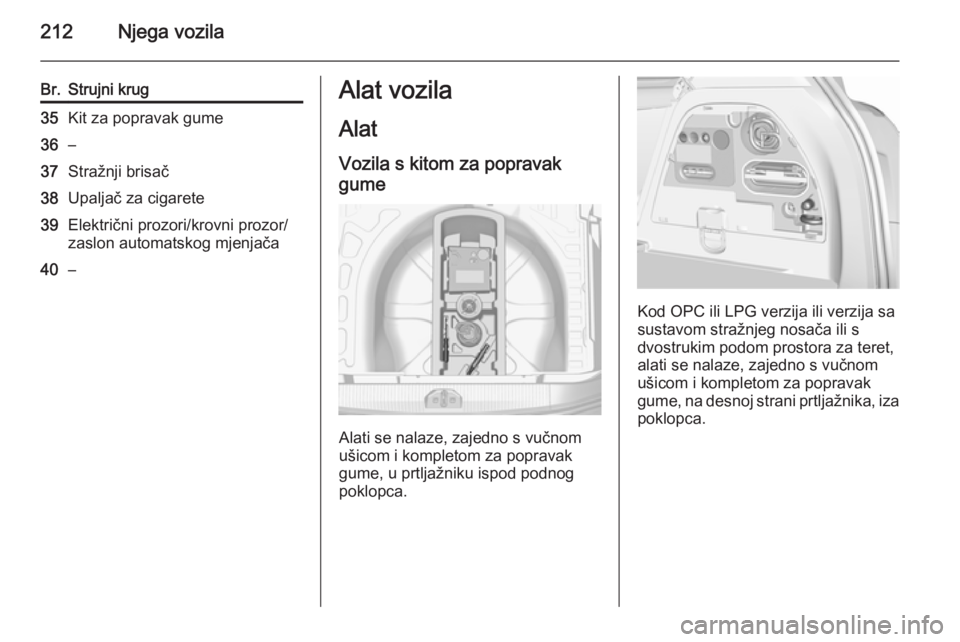

Br.Strujni krug35Kit za popravak gume36–37Stražnji brisač38Upaljač za cigarete39Električni prozori/krovni prozor/
zaslon automatskog mjenjača40–Alat vozila
Alat Vozila s kitom za popravakgume
Alati se nalaze, zajedno s vučnom
ušicom i kompletom za popravak
gume, u prtljažniku ispod podnog
poklopca.
Kod OPC ili LPG verzija ili verzija sa
sustavom stražnjeg nosača ili s
dvostrukim podom prostora za teret,
alati se nalaze, zajedno s vučnom
ušicom i kompletom za popravak
gume, na desnoj strani prtljažnika, iza
poklopca.

Njega vozila213

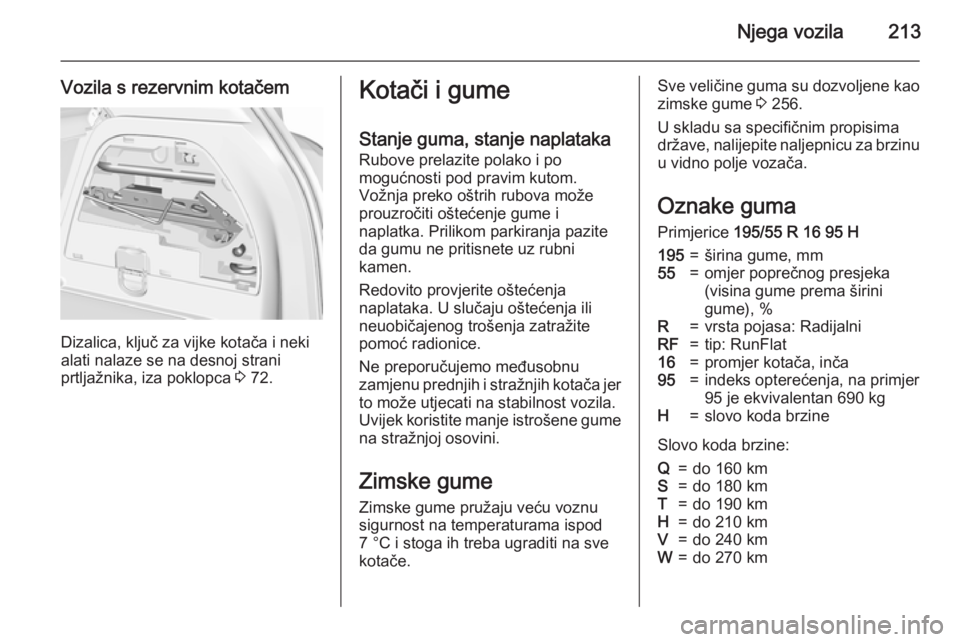

Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača i neki
alati nalaze se na desnoj strani
prtljažnika, iza poklopca 3 72.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.Sve veličine guma su dozvoljene kao
zimske gume 3 256.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu u vidno polje vozača.
Oznake guma Primjerice 195/55 R 16 95 H195=širina gume, mm55=omjer poprečnog presjeka
(visina gume prema širini
gume), %R=vrsta pojasa: RadijalniRF=tip: RunFlat16=promjer kotača, inča95=indeks opterećenja, na primjer
95 je ekvivalentan 690 kgH=slovo koda brzine
Slovo koda brzine:
Q=do 160 kmS=do 180 kmT=do 190 kmH=do 210 kmV=do 240 kmW=do 270 km

214Njega vozila
Gume sa smjerom okretanja
Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 256.
Naljepnica s informacijom o tlaku gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
■ Utvrdite kod za identifikaciju motora. Podaci o motoru 3 247.
■ Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 256.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
