2015.75 OPEL CORSA Manual de Instruções (in Portugues)

Conservação do veículo215

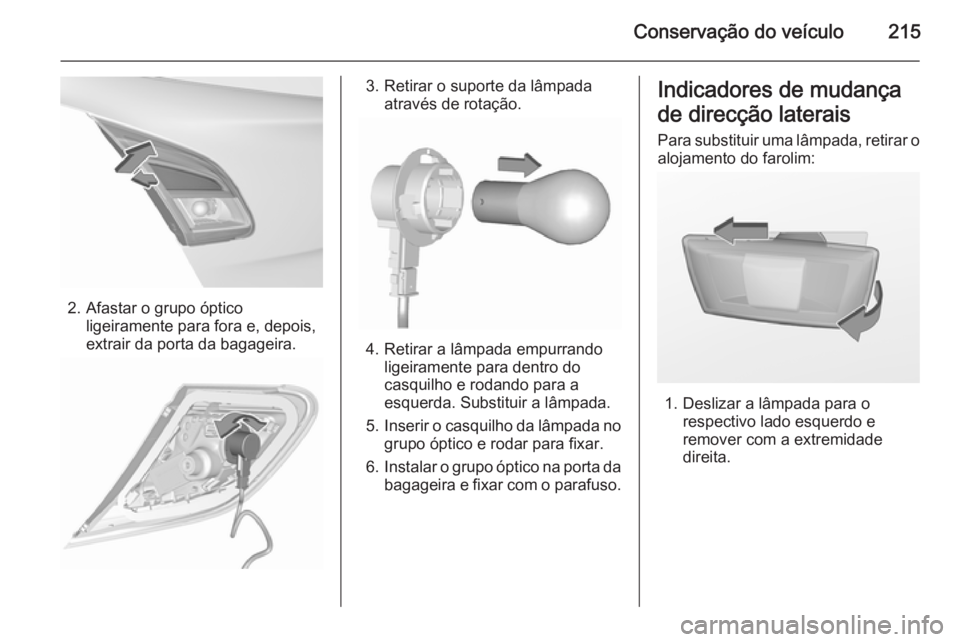

2. Afastar o grupo ópticoligeiramente para fora e, depois,
extrair da porta da bagageira.
3. Retirar o suporte da lâmpada através de rotação.
4. Retirar a lâmpada empurrandoligeiramente para dentro do
casquilho e rodando para a
esquerda. Substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
grupo óptico e rodar para fixar.
6. Instalar o grupo óptico na porta da
bagageira e fixar com o parafuso.
Indicadores de mudança
de direcção laterais
Para substituir uma lâmpada, retirar o alojamento do farolim:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

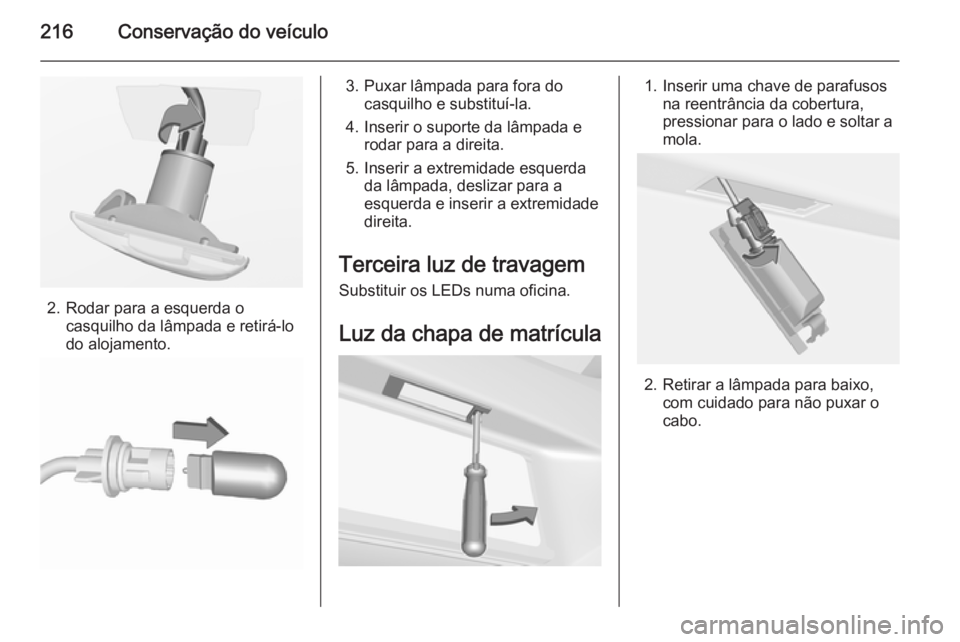

216Conservação do veículo
2. Rodar para a esquerda ocasquilho da lâmpada e retirá-lo
do alojamento.
3. Puxar lâmpada para fora do casquilho e substituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem Substituir os LEDs numa oficina.
Luz da chapa de matrícula1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.

Conservação do veículo217
3.Retirar o casquilho do alojamento
do farolim rodando para a
esquerda.
4. Puxar lâmpada para fora do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento do farolim e rodar
para a direita.
6. Inserir o farolim no pára-choques e encaixar.
Luzes do habitáculo Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Luz do habitáculo Substituir as lâmpadas numa oficina.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor
■ nos veículos com o volante à esquerda atrás do interruptor das
luzes, ou, nos veículos com volante
à direita, atrás do porta-luvas
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.

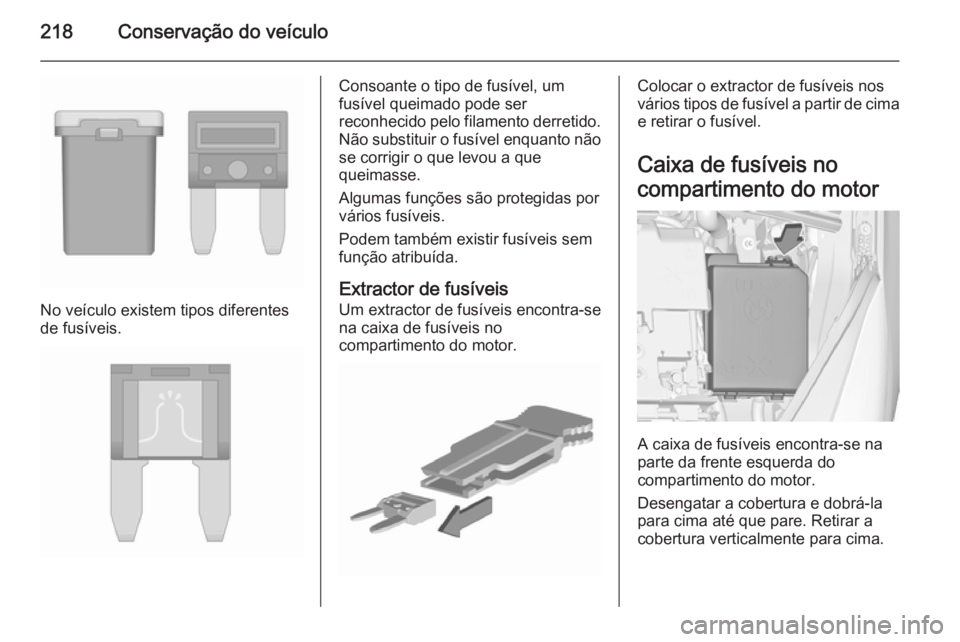

218Conservação do veículo
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.

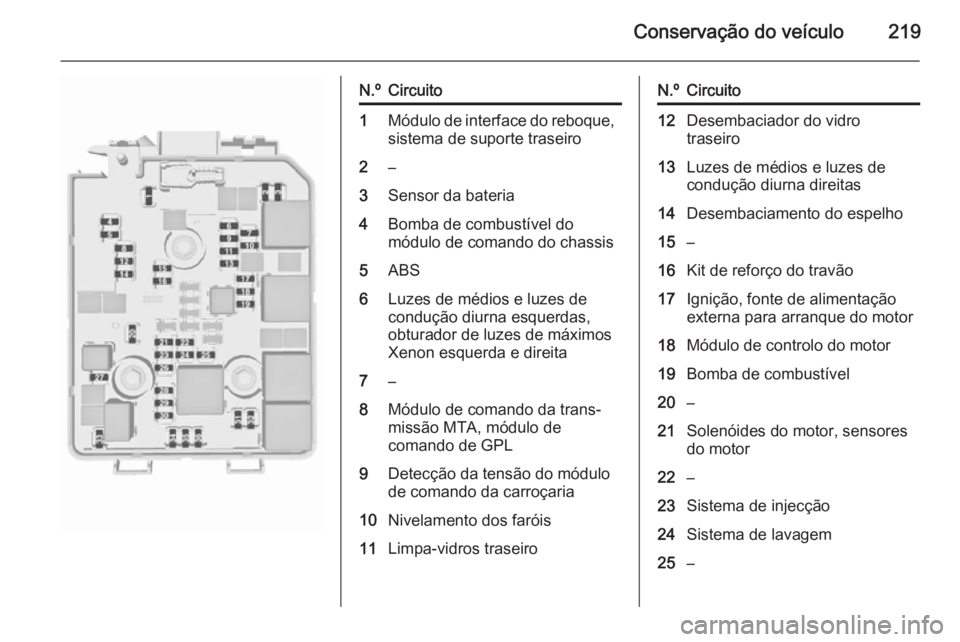

Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo219
N.ºCircuito1Módulo de interface do reboque,
sistema de suporte traseiro2–3Sensor da bateria4Bomba de combustível do módulo de comando do chassis5ABS6Luzes de médios e luzes de
condução diurna esquerdas,
obturador de luzes de máximos
Xenon esquerda e direita7–8Módulo de comando da trans‐
missão MTA, módulo de
comando de GPL9Detecção da tensão do módulo
de comando da carroçaria10Nivelamento dos faróis11Limpa-vidros traseiroN.ºCircuito12Desembaciador do vidro
traseiro13Luzes de médios e luzes de
condução diurna direitas14Desembaciamento do espelho15–16Kit de reforço do travão17Ignição, fonte de alimentação
externa para arranque do motor18Módulo de controlo do motor19Bomba de combustível20–21Solenóides do motor, sensores
do motor22–23Sistema de injecção24Sistema de lavagem25–

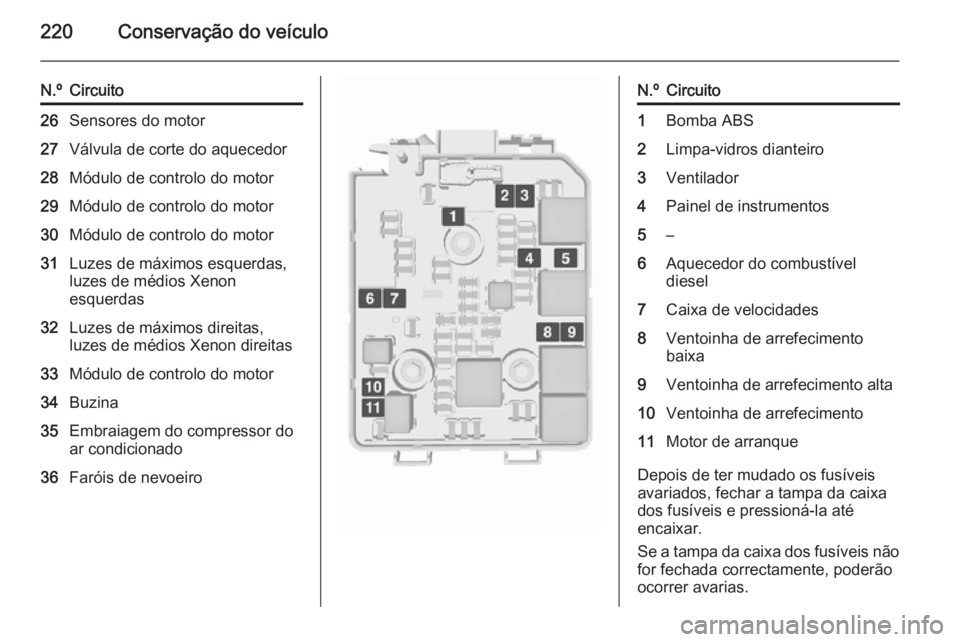

220Conservação do veículo
N.ºCircuito26Sensores do motor27Válvula de corte do aquecedor28Módulo de controlo do motor29Módulo de controlo do motor30Módulo de controlo do motor31Luzes de máximos esquerdas,
luzes de médios Xenon
esquerdas32Luzes de máximos direitas,
luzes de médios Xenon direitas33Módulo de controlo do motor34Buzina35Embraiagem do compressor do
ar condicionado36Faróis de nevoeiroN.ºCircuito1Bomba ABS2Limpa-vidros dianteiro3Ventilador4Painel de instrumentos5–6Aquecedor do combustível
diesel7Caixa de velocidades8Ventoinha de arrefecimento
baixa9Ventoinha de arrefecimento alta10Ventoinha de arrefecimento11Motor de arranque
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

Conservação do veículo221Caixa de fusíveis no painel
de instrumentos
A caixa de fusíveis encontra-se atrás
do interruptor das luzes no painel de
instrumentos. Segurar o manípulo e,
depois, puxar e rebater para baixo o
interruptor das luzes.
N.ºCircuito1–2–3Vidros eléctricos4Transformador de tensão5Módulo de controlo da carro‐
çaria 16Módulo de controlo da carro‐
çaria 27Módulo de controlo da carro‐
çaria 38Módulo de controlo da carro‐
çaria 49Módulo de controlo da carro‐
çaria 510Módulo de controlo da carro‐
çaria 611Módulo de controlo da carro‐
çaria 712Módulo de controlo da carro‐
çaria 8

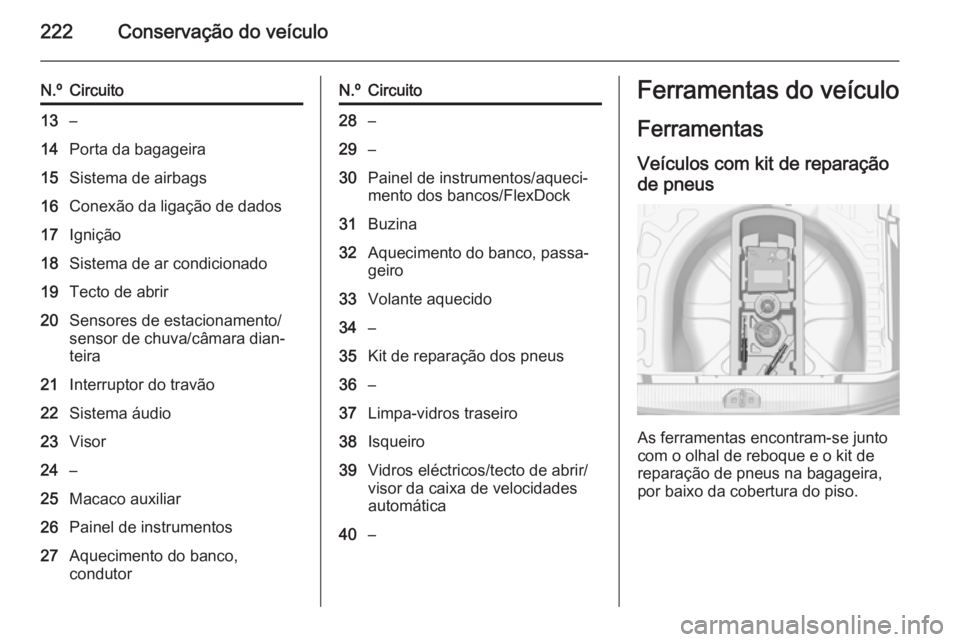

222Conservação do veículo
N.ºCircuito13–14Porta da bagageira15Sistema de airbags16Conexão da ligação de dados17Ignição18Sistema de ar condicionado19Tecto de abrir20Sensores de estacionamento/
sensor de chuva/câmara dian‐
teira21Interruptor do travão22Sistema áudio23Visor24–25Macaco auxiliar26Painel de instrumentos27Aquecimento do banco,
condutorN.ºCircuito28–29–30Painel de instrumentos/aqueci‐
mento dos bancos/FlexDock31Buzina32Aquecimento do banco, passa‐
geiro33Volante aquecido34–35Kit de reparação dos pneus36–37Limpa-vidros traseiro38Isqueiro39Vidros eléctricos/tecto de abrir/
visor da caixa de velocidades
automática40–Ferramentas do veículo
Ferramentas
Veículos com kit de reparação
de pneus
As ferramentas encontram-se junto
com o olhal de reboque e o kit de
reparação de pneus na bagageira,
por baixo da cobertura do piso.
