2015.75 OPEL CORSA Manual de Instruções (in Portugues)

Arrumação71

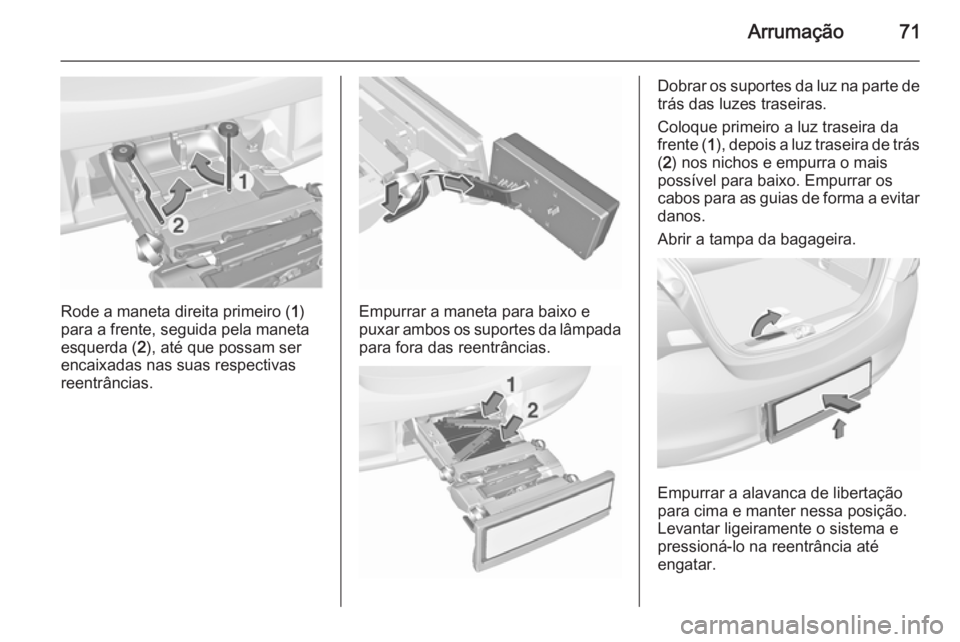

Rode a maneta direita primeiro (1)
para a frente, seguida pela maneta
esquerda ( 2), até que possam ser
encaixadas nas suas respectivas reentrâncias.Empurrar a maneta para baixo e
puxar ambos os suportes da lâmpada
para fora das reentrâncias.
Dobrar os suportes da luz na parte de trás das luzes traseiras.
Coloque primeiro a luz traseira da
frente ( 1), depois a luz traseira de trás
( 2 ) nos nichos e empurra o mais
possível para baixo. Empurrar os cabos para as guias de forma a evitar
danos.
Abrir a tampa da bagageira.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar ligeiramente o sistema e
pressioná-lo na reentrância até
engatar.

72Arrumação

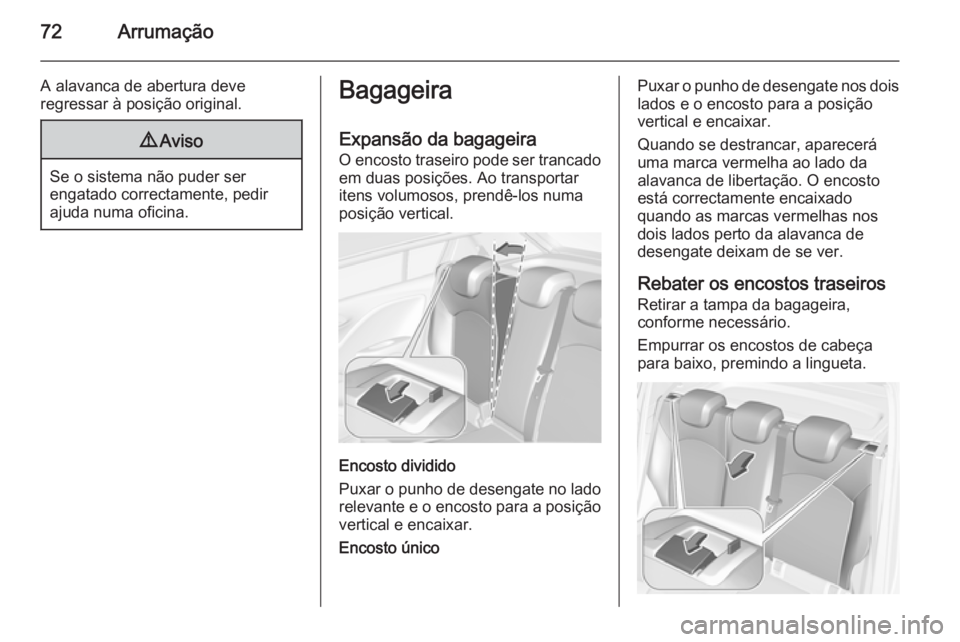

A alavanca de abertura deve
regressar à posição original.9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.
Bagageira
Expansão da bagageira
O encosto traseiro pode ser trancado em duas posições. Ao transportar
itens volumosos, prendê-los numa
posição vertical.
Encosto dividido
Puxar o punho de desengate no lado
relevante e o encosto para a posição vertical e encaixar.
Encosto único
Puxar o punho de desengate nos dois lados e o encosto para a posição
vertical e encaixar.
Quando se destrancar, aparecerá
uma marca vermelha ao lado da
alavanca de libertação. O encosto
está correctamente encaixado
quando as marcas vermelhas nos
dois lados perto da alavanca de
desengate deixam de se ver.
Rebater os encostos traseiros
Retirar a tampa da bagageira,
conforme necessário.
Empurrar os encostos de cabeça para baixo, premindo a lingueta.

Arrumação73

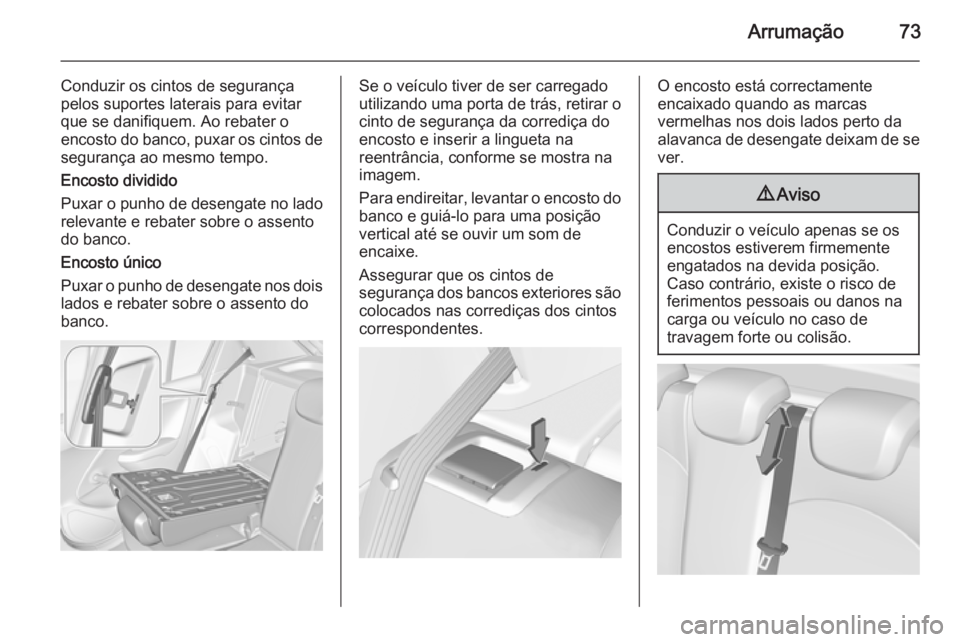

Conduzir os cintos de segurança
pelos suportes laterais para evitar
que se danifiquem. Ao rebater o encosto do banco, puxar os cintos de
segurança ao mesmo tempo.
Encosto dividido
Puxar o punho de desengate no lado relevante e rebater sobre o assentodo banco.
Encosto único
Puxar o punho de desengate nos dois
lados e rebater sobre o assento do
banco.Se o veículo tiver de ser carregado
utilizando uma porta de trás, retirar o
cinto de segurança da corrediça do
encosto e inserir a lingueta na
reentrância, conforme se mostra na
imagem.
Para endireitar, levantar o encosto do banco e guiá-lo para uma posição
vertical até se ouvir um som de
encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são
colocados nas corrediças dos cintos
correspondentes.O encosto está correctamente
encaixado quando as marcas
vermelhas nos dois lados perto da
alavanca de desengate deixam de se
ver.9 Aviso
Conduzir o veículo apenas se os
encostos estiverem firmemente
engatados na devida posição.
Caso contrário, existe o risco de
ferimentos pessoais ou danos na
carga ou veículo no caso de
travagem forte ou colisão.

74Arrumação

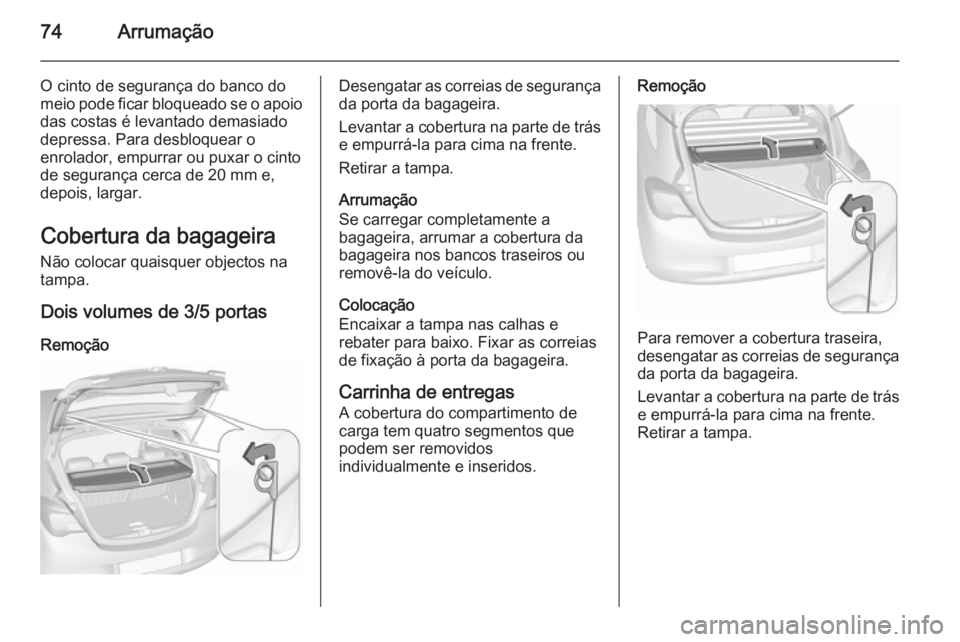

O cinto de segurança do banco do
meio pode ficar bloqueado se o apoio das costas é levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança cerca de 20 mm e,
depois, largar.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.
Dois volumes de 3/5 portas RemoçãoDesengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura na parte de trás e empurrá-la para cima na frente.
Retirar a tampa.
Arrumação
Se carregar completamente a
bagageira, arrumar a cobertura da
bagageira nos bancos traseiros ou
removê-la do veículo.
Colocação
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as correias
de fixação à porta da bagageira.
Carrinha de entregas
A cobertura do compartimento de
carga tem quatro segmentos que
podem ser removidos
individualmente e inseridos.Remoção
Para remover a cobertura traseira,
desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura na parte de trás e empurrá-la para cima na frente.
Retirar a tampa.

Arrumação75

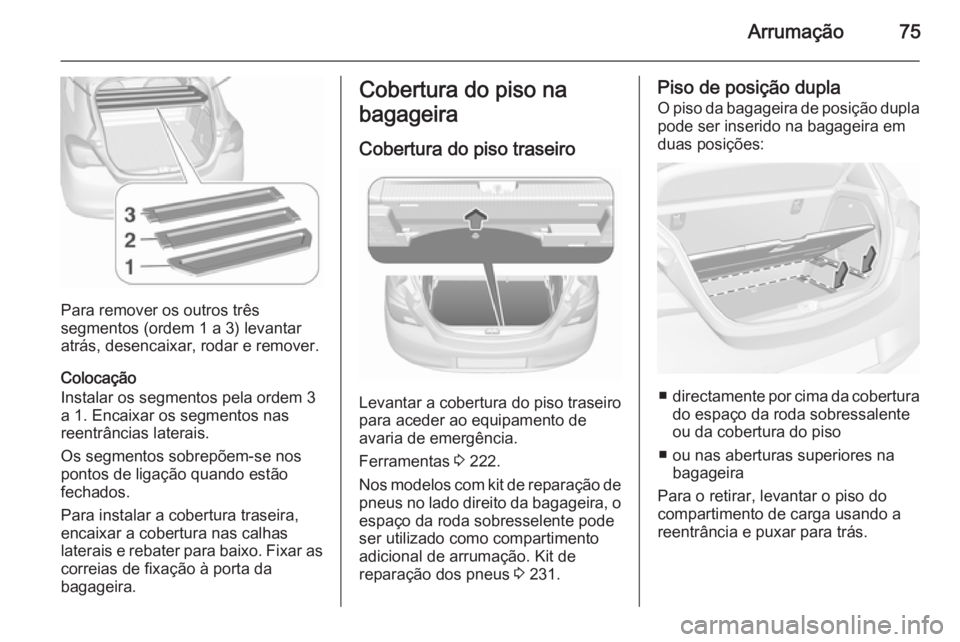

Para remover os outros três
segmentos (ordem 1 a 3) levantar
atrás, desencaixar, rodar e remover.
Colocação
Instalar os segmentos pela ordem 3
a 1. Encaixar os segmentos nas
reentrâncias laterais.
Os segmentos sobrepõem-se nos
pontos de ligação quando estão
fechados.
Para instalar a cobertura traseira,
encaixar a cobertura nas calhas
laterais e rebater para baixo. Fixar as correias de fixação à porta da
bagageira.
Cobertura do piso na
bagageira
Cobertura do piso traseiro
Levantar a cobertura do piso traseiro
para aceder ao equipamento de
avaria de emergência.
Ferramentas 3 222.
Nos modelos com kit de reparação de pneus no lado direito da bagageira, o espaço da roda sobresselente pode
ser utilizado como compartimento
adicional de arrumação. Kit de
reparação dos pneus 3 231.
Piso de posição dupla
O piso da bagageira de posição dupla pode ser inserido na bagageira em
duas posições:
■ directamente por cima da cobertura
do espaço da roda sobressalente
ou da cobertura do piso
■ ou nas aberturas superiores na bagageira
Para o retirar, levantar o piso do
compartimento de carga usando a
reentrância e puxar para trás.

76Arrumação

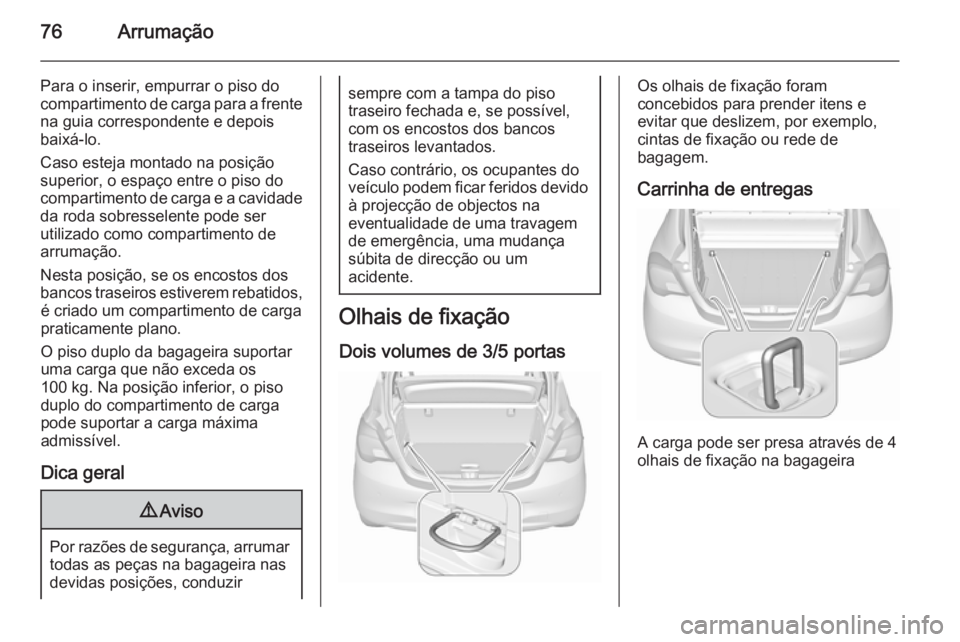

Para o inserir, empurrar o piso docompartimento de carga para a frente na guia correspondente e depois
baixá-lo.
Caso esteja montado na posição
superior, o espaço entre o piso do
compartimento de carga e a cavidade
da roda sobresselente pode ser
utilizado como compartimento de arrumação.
Nesta posição, se os encostos dos
bancos traseiros estiverem rebatidos, é criado um compartimento de carga
praticamente plano.
O piso duplo da bagageira suportar
uma carga que não exceda os
100 kg. Na posição inferior, o piso
duplo do compartimento de carga
pode suportar a carga máxima
admissível.
Dica geral9 Aviso
Por razões de segurança, arrumar
todas as peças na bagageira nas
devidas posições, conduzir
sempre com a tampa do piso
traseiro fechada e, se possível,
com os encostos dos bancos
traseiros levantados.
Caso contrário, os ocupantes do
veículo podem ficar feridos devido à projecção de objectos na
eventualidade de uma travagem
de emergência, uma mudança
súbita de direcção ou um
acidente.
Olhais de fixação
Dois volumes de 3/5 portas
Os olhais de fixação foram
concebidos para prender itens e
evitar que deslizem, por exemplo,
cintas de fixação ou rede de
bagagem.
Carrinha de entregas
A carga pode ser presa através de 4
olhais de fixação na bagageira

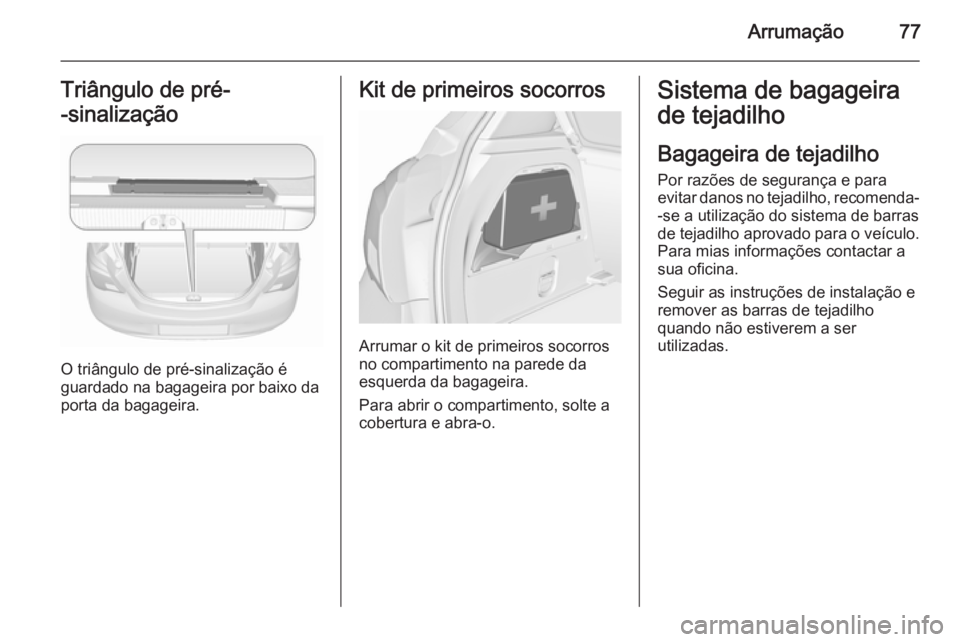

Arrumação77Triângulo de pré-
-sinalização
O triângulo de pré-sinalização é
guardado na bagageira por baixo da porta da bagageira.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros
no compartimento na parede da
esquerda da bagageira.
Para abrir o compartimento, solte a
cobertura e abra-o.
Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda- -se a utilização do sistema de barras
de tejadilho aprovado para o veículo.
Para mias informações contactar a
sua oficina.
Seguir as instruções de instalação e
remover as barras de tejadilho
quando não estiverem a ser
utilizadas.

78Arrumação

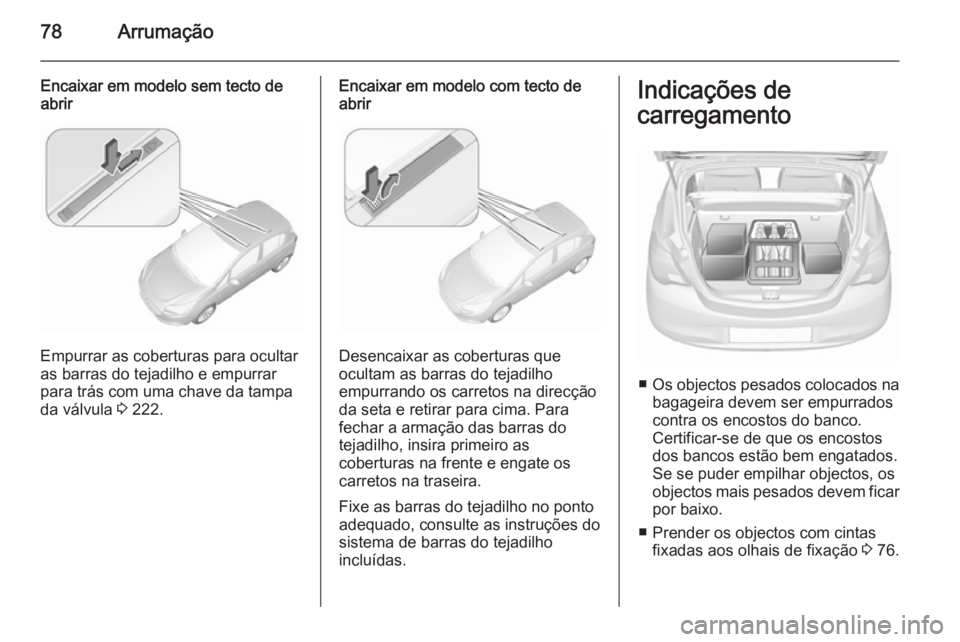

Encaixar em modelo sem tecto de
abrir
Empurrar as coberturas para ocultar
as barras do tejadilho e empurrar
para trás com uma chave da tampa da válvula 3 222.
Encaixar em modelo com tecto de
abrir
Desencaixar as coberturas que
ocultam as barras do tejadilho
empurrando os carretos na direcção
da seta e retirar para cima. Para
fechar a armação das barras do
tejadilho, insira primeiro as
coberturas na frente e engate os
carretos na traseira.
Fixe as barras do tejadilho no ponto
adequado, consulte as instruções do
sistema de barras do tejadilho
incluídas.
Indicações de
carregamento
■ Os objectos pesados colocados na
bagageira devem ser empurrados
contra os encostos do banco.
Certificar-se de que os encostos
dos bancos estão bem engatados.
Se se puder empilhar objectos, os
objectos mais pesados devem ficar
por baixo.
■ Prender os objectos com cintas fixadas aos olhais de fixação 3 76.
