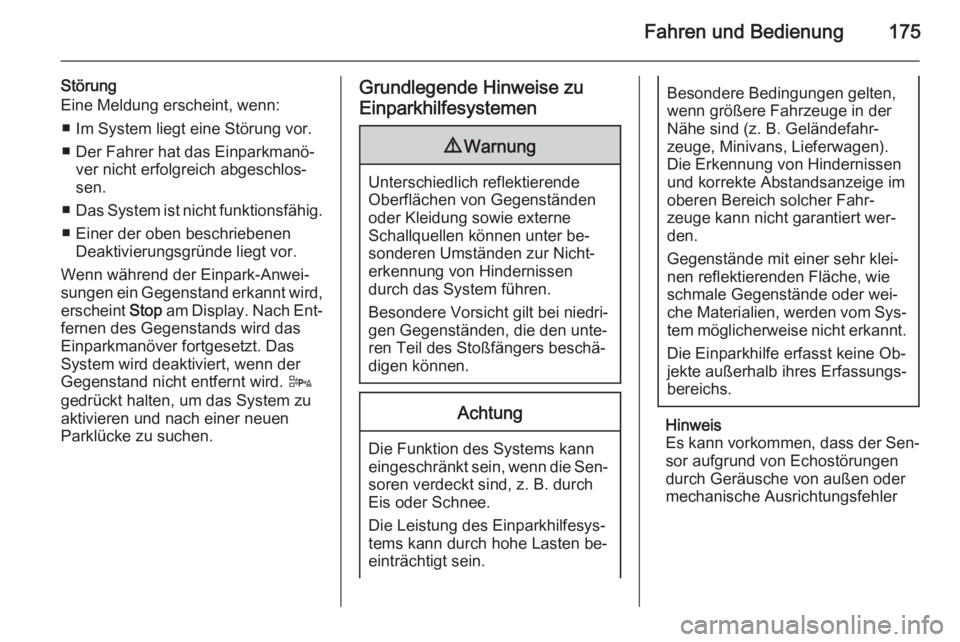

Fahren und Bedienung175
Störung
Eine Meldung erscheint, wenn:
■ Im System liegt eine Störung vor.
■ Der Fahrer hat das Einparkmanö‐ ver nicht erfolgreich abgeschlos‐
sen.
■ Das System ist nicht funktionsfähig.
■ Einer der oben beschriebenen Deaktivierungsgründe liegt vor.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop am Display. Nach Ent‐
fernen des Gegenstands wird das
Einparkmanöver fortgesetzt. Das
System wird deaktiviert, wenn der
Gegenstand nicht entfernt wird. D
gedrückt halten, um das System zu
aktivieren und nach einer neuen Parklücke zu suchen.Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Es kann vorkommen, dass der Sen‐
sor aufgrund von Echostörungen
durch Geräusche von außen oder
mechanische Ausrichtungsfehler

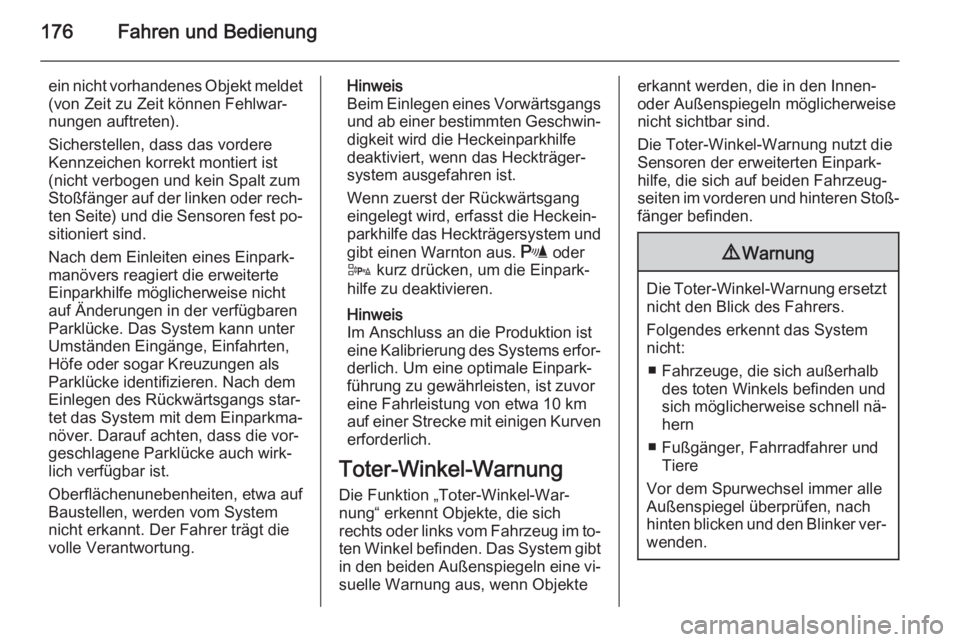

176Fahren und Bedienung
ein nicht vorhandenes Objekt meldet
(von Zeit zu Zeit können Fehlwar‐
nungen auftreten).
Sicherstellen, dass das vordere Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest po‐
sitioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten, Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die vor‐
geschlagene Parklücke auch wirk‐
lich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.Hinweis
Beim Einlegen eines Vorwärtsgangs und ab einer bestimmten Geschwin‐digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐
system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und
gibt einen Warnton aus. r oder
D kurz drücken, um die Einpark‐
hilfe zu deaktivieren.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor eine Fahrleistung von etwa 10 kmauf einer Strecke mit einigen Kurven erforderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐ suelle Warnung aus, wenn Objekteerkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.

Fahren und Bedienung177
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 112.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐ stände wie Leitplanken, Pfosten,Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung
Gelegentliche Fehlwarnungen kön‐
nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 242.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.

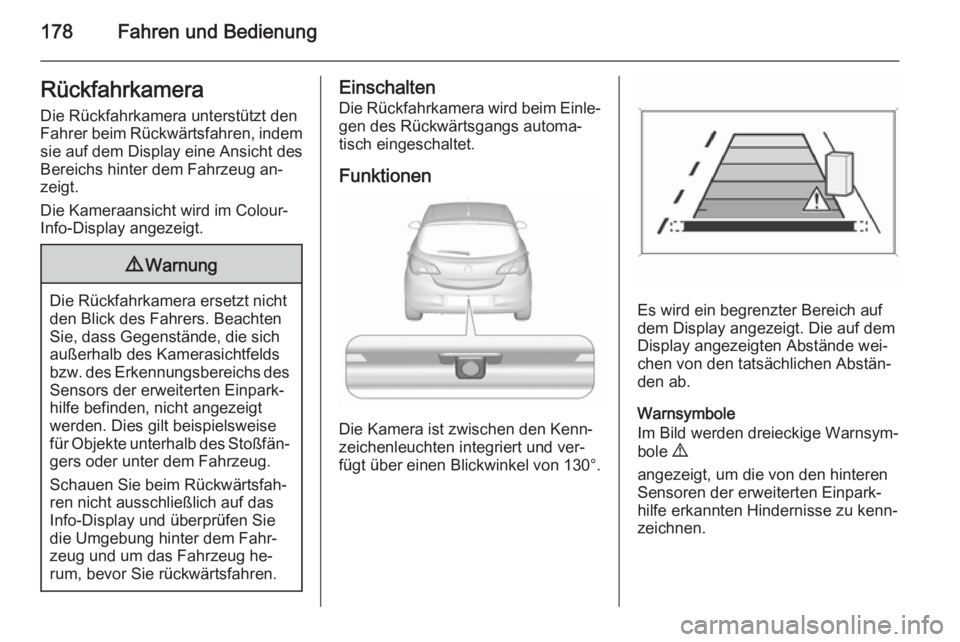

178Fahren und BedienungRückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Warnsymbole
Im Bild werden dreieckige Warnsym‐ bole 9
angezeigt, um die von den hinteren
Sensoren der erweiterten Einpark‐
hilfe erkannten Hindernisse zu kenn‐
zeichnen.

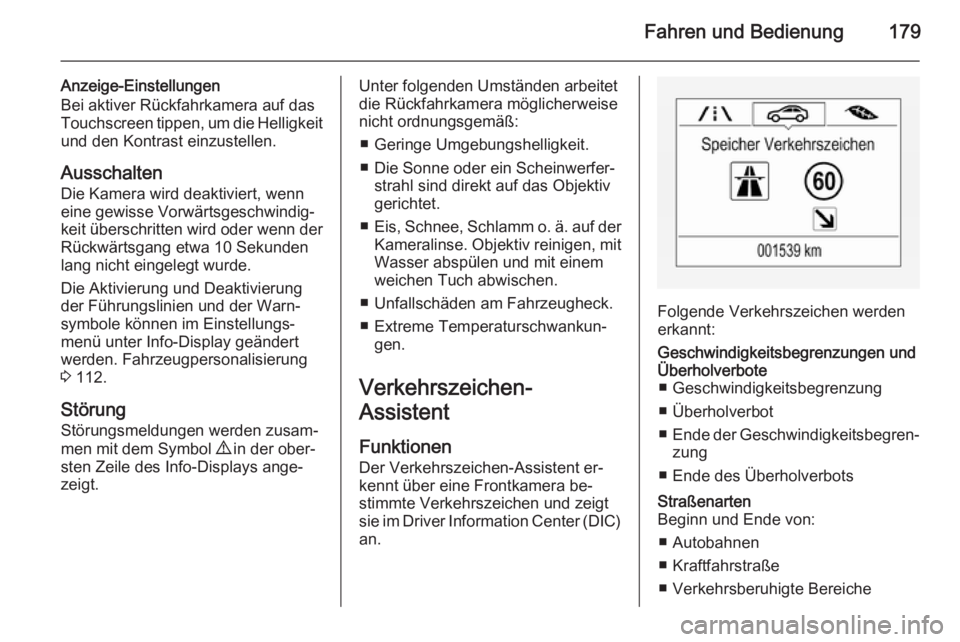

Fahren und Bedienung179
Anzeige-Einstellungen
Bei aktiver Rückfahrkamera auf das
Touchscreen tippen, um die Helligkeit
und den Kontrast einzustellen.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung und Deaktivierung
der Führungslinien und der Warn‐
symbole können im Einstellungs‐
menü unter Info-Display geändert
werden. Fahrzeugpersonalisierung
3 112.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ Geringe Umgebungshelligkeit.
■ Die Sonne oder ein Scheinwerfer‐ strahl sind direkt auf das Objektiv
gerichtet.
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Objektiv reinigen, mit Wasser abspülen und mit einem
weichen Tuch abwischen.
■ Unfallschäden am Fahrzeugheck.
■ Extreme Temperaturschwankun‐ gen.
Verkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center (DIC)
an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und Überholverbote ■ Geschwindigkeitsbegrenzung
■ Überholverbot
■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
■ Autobahnen
■ Kraftfahrstraße
■ Verkehrsberuhigte Bereiche

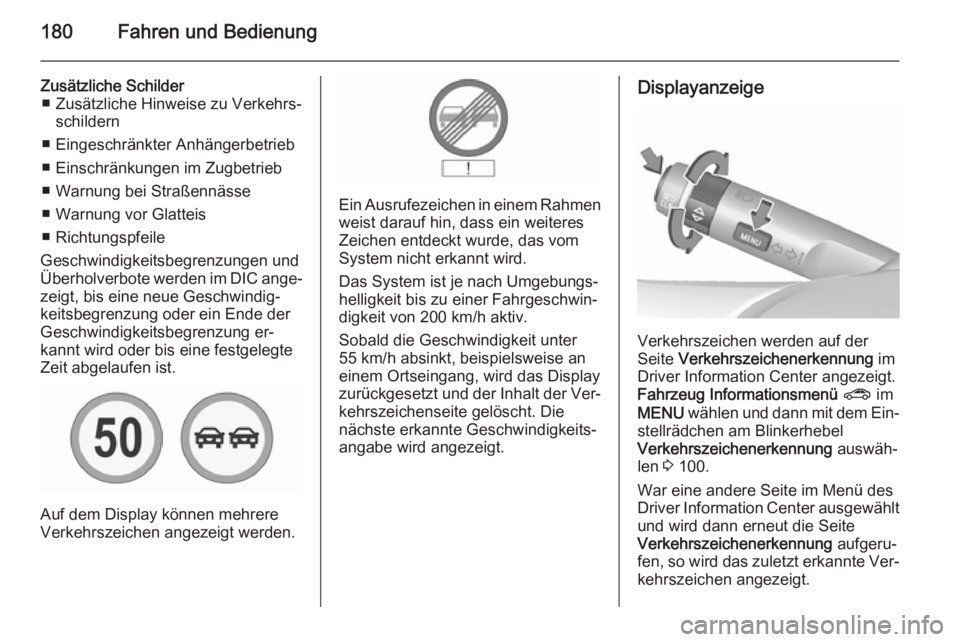

180Fahren und Bedienung
Zusätzliche Schilder■ Zusätzliche Hinweise zu Verkehrs‐ schildern
■ Eingeschränkter Anhängerbetrieb
■ Einschränkungen im Zugbetrieb ■ Warnung bei Straßennässe
■ Warnung vor Glatteis
■ Richtungspfeile
Geschwindigkeitsbegrenzungen und Überholverbote werden im DIC ange‐ zeigt, bis eine neue Geschwindig‐keitsbegrenzung oder ein Ende der
Geschwindigkeitsbegrenzung er‐
kannt wird oder bis eine festgelegte Zeit abgelaufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein Ausrufezeichen in einem Rahmen
weist darauf hin, dass ein weiteres
Zeichen entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display
zurückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt.
Fahrzeug Informationsmenü ? im
MENU wählen und dann mit dem Ein‐
stellrädchen am Blinkerhebel
Verkehrszeichenerkennung auswäh‐
len 3 100.
War eine andere Seite im Menü des
Driver Information Center ausgewählt
und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.

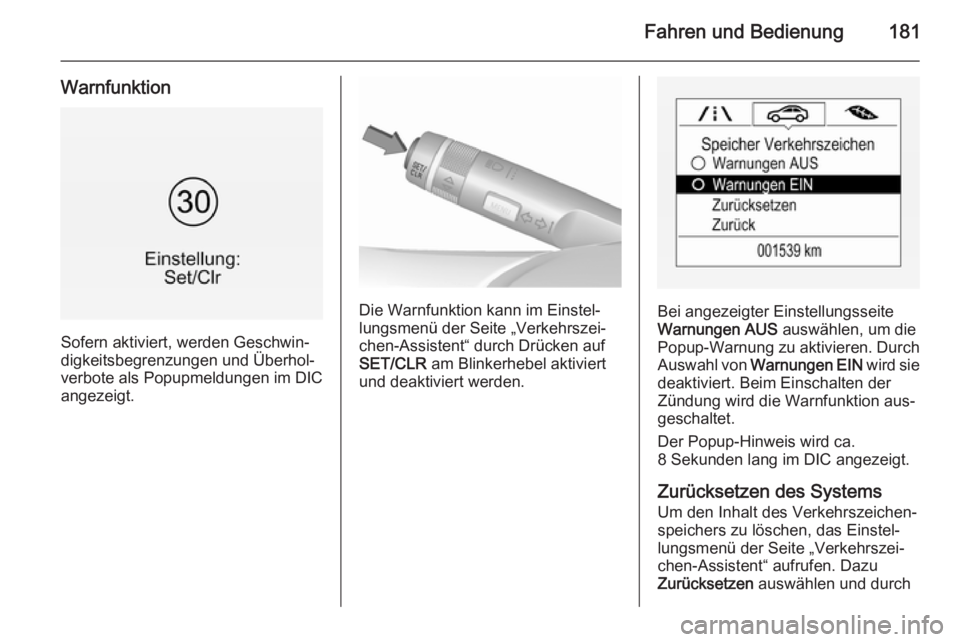

Fahren und Bedienung181
Warnfunktion
Sofern aktiviert, werden Geschwin‐
digkeitsbegrenzungen und Überhol‐
verbote als Popupmeldungen im DIC
angezeigt.
Die Warnfunktion kann im Einstel‐
lungsmenü der Seite „Verkehrszei‐ chen-Assistent“ durch Drücken auf
SET/CLR am Blinkerhebel aktiviert
und deaktiviert werden.Bei angezeigter Einstellungsseite
Warnungen AUS auswählen, um die
Popup-Warnung zu aktivieren. Durch
Auswahl von Warnungen EIN wird sie
deaktiviert. Beim Einschalten der
Zündung wird die Warnfunktion aus‐
geschaltet.
Der Popup-Hinweis wird ca.
8 Sekunden lang im DIC angezeigt.
Zurücksetzen des Systems Um den Inhalt des Verkehrszeichen‐
speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐ chen-Assistent“ aufrufen. Dazu
Zurücksetzen auswählen und durch

182Fahren und Bedienung
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigen. Das erfolgreiche Zu‐
rücksetzen wird durch einen Signal‐
ton bestätigt, und es wird das fol‐
gende Zeichen angezeigt, bis das
nächste Verkehrszeichen erkannt
wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
■ Die Windschutzscheibe ist im Be‐ reich der Frontkamera nicht sau‐
ber.
■ Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu
erkennen.
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall wird
TSM Fehler schlechtes Wetter im
Display angezeigt.
■ Verkehrszeichen sind falsch aufge‐
stellt oder beschädigt.
■ Die Verkehrsschilder entsprechen nicht dem Wiener Übereinkommen
über Straßenverkehrszeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten Ge‐
schwindigkeitsbereich bestimmte
Verkehrszeichen zu erkennen.
Verkehrszeichen, die das System
nicht anzeigt, dürfen nicht ignoriert
werden.
Das System erkennt ausschließ‐ lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐ sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent beobachtet
über eine Frontkamera die Markie‐
rungen der Fahrspur, in der sich das
Fahrzeug befindet. Das System er‐
kennt Spurwechsel und warnt den
Fahrer bei einem unbeabsichtigten
Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
■ Keine Betätigung des Blinkers.
■ Keine Betätigung der Bremse.
