2015.75 OPEL CORSA Betriebsanleitung (in German)

Fahren und Bedienung167EinparkhilfeHeck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und vi‐ sueller Anzeigen.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen hinter dem
Fahrzeug, und zwar in einem Entfer‐
nungsbereich von bis zu 1,5 Metern.
Das Intervall zwischen den Signaltö‐
nen wird kürzer, je näher das Fahr‐
zeug diesem Hindernis kommt. Bei
einem Abstand von rund 30 cm oder
darunter wird ein Dauerton ausgege‐
ben.
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug je
nach Ausführung durch sich än‐
dernde Abstandslinien im Driver In‐ formation Center (DIC) 3 100 oder
auf dem Colour-Info-Display 3 106
angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nachdem
die Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder an‐
gezeigt.

168Fahren und Bedienung

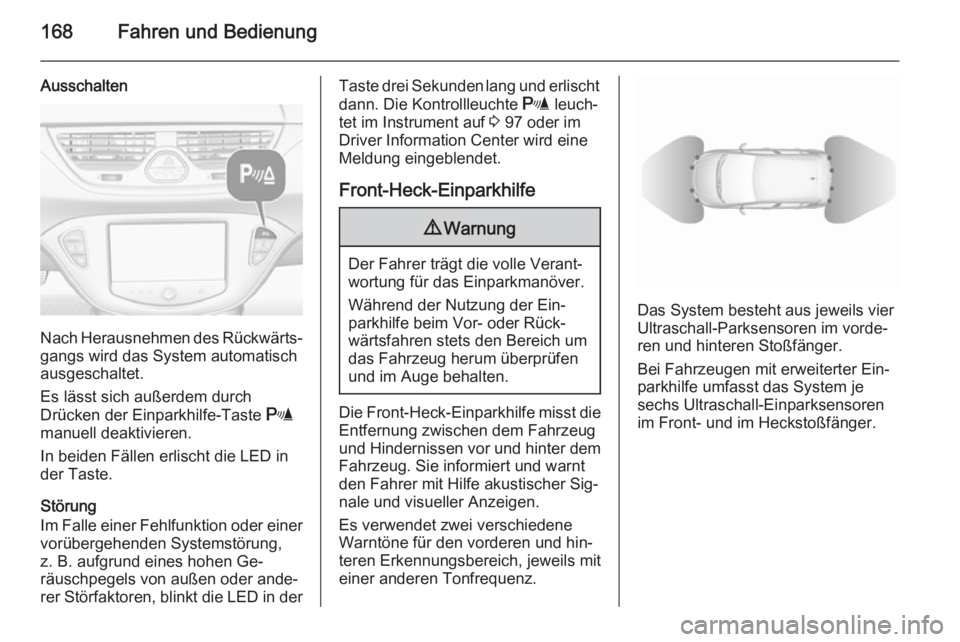

Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
In beiden Fällen erlischt die LED in
der Taste.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen Ge‐
räuschpegels von außen oder ande‐
rer Störfaktoren, blinkt die LED in der
Taste drei Sekunden lang und erlischt
dann. Die Kontrollleuchte r leuch‐
tet im Instrument auf 3 97 oder im
Driver Information Center wird eine Meldung eingeblendet.
Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer Sig‐
nale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Bei Fahrzeugen mit erweiterter Ein‐
parkhilfe umfasst das System je
sechs Ultraschall-Einparksensoren
im Front- und im Heckstoßfänger.

Fahren und Bedienung169
Fahrzeuge mit Heckeinparkhilfe oder
mit Front- und Heckeinparkhilfe sind
mit r ausgestattet.
Fahrzeuge mit Front- und Heckein‐
parkhilfe und erweiterter Einparkhilfe
sind an D erkennbar.
Erweiterte Einparkhilfe: siehe Ab‐
schnitt unten.
Ein- und Ausschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Die Front-Einparkhilfe lässt sich au‐
ßerdem bei einer Geschwindigkeit bis zu 11 km/h durch kurzes Drücken der
Einparkhilfe-Taste aktivieren.
Wenn r oder D in einem Zünd‐
zyklus einmal eingeschaltet wurde,
wird die Front-Einparkhilfe bei einer
Geschwindigkeit über 11 km/h deak‐
tiviert. Sie wird wieder aktiviert, wenn zuvor nicht eine Geschwindigkeit
über 25 km/h erreicht wurde. Wenn
zuvor eine Geschwindigkeit über
25 km/h erreicht wurde, bleibt dieFront-Einparkhilfe deaktiviert, auch
wenn die Geschwindigkeit unter
11 km/h fällt.
Wenn das System deaktiviert wird, er‐
lischt die LED in der Taste, und im
Driver Information Center (DIC) wird
Parkassistent ausgeschaltet ange‐
zeigt.
Bei Geschwindigkeiten über 25 km/h
wird das System automatisch deakti‐
viert.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen, die sich in
einem Bereich von bis zu 1,5 Meter
hinter dem Fahrzeug bzw. bis zu
1,2 Meter vor dem Fahrzeug befin‐
den. Der Warnton im Fahrzeug wird
auf der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am
nächsten ist. Das Intervall zwischen
den Signaltönen wird kürzer, je näher
das Fahrzeug diesem Hindernis
kommt. Bei einem Abstand von rund
30 cm oder darunter wird ein Dauer‐
ton ausgegeben.

170Fahren und Bedienung
Außerdem wird die Entfernung zu
Hindernissen vor und hinter dem Fahrzeug je nach Ausführung durch
sich ändernde Abstandslinien im Dri‐
ver Information Center (DIC) 3 100
oder auf dem Colour-Info-Display
3 106 angezeigt.
Außerdem wird die Entfernung zu
Hindernissen vor und hinter dem
Fahrzeug durch sich ändernde Ab‐
standslinien im Driver Information
Center (DIC) 3 100 angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nachdem
die Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder an‐
gezeigt.
Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige Zo‐ nen vor oder hinter dem Fahrzeug an‐
gezeigt 3 106.
Störung
Bei einer Fehlfunktion oder einer vo‐
rübergehenden Systemstörung, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, wird im DIC eine Meldung ein‐
geblendet.
Fahrzeugmeldungen 3 108.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe misst ge‐
eignete Parklücken beim Vorbeifah‐
ren ab, berechnet den Einparkweg
und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Je nach Ausführung wird der Fahrer
entweder über das Driver Information Center (DIC) 3 100 oder auf dem Co‐
lour-Info-Display 3 106 angeleitet und
durch akustische Signale unterstützt.

Fahren und Bedienung171
Der Fahrer ist für das Beschleunigen,Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert wer‐
den.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe kom‐
biniert (siehe vorigen Abschnitt).
Beide Systeme nutzen dieselben
Sensoren im vorderen und hinteren
Stoßfänger.
Taste D und die Funktionslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird je‐
weils dieselbe Taste zur Aktivierung und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐
schaltet.
Durch langes Drücken auf D (ca.
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe die separate Beschreibung un‐ ten).
Mit der Taste D werden die Sys‐
teme wie folgt betrieben:
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch langes
Drücken die erweiterte Einparkhilfe
aktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist und sich das System
im Modus der Parklückensuche be‐findet, wird durch kurzes Drücken die Front- und Heckeinparkhilfe ak‐ tiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,
wird durch kurzes Drücken die er‐
weiterte Einparkhilfe deaktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist, wird durch langes
Drücken die erweiterte Einparkhilfe
deaktiviert.
■ Wenn ein Vorwärtsgang oder der Leerlauf eingelegt ist, wird durch
kurzes Drücken nur die Front-Ein‐
parkhilfe aktiviert bzw. deaktiviert.
■ Wenn der Rückwärtsgang einge‐ legt ist, wird durch kurzes Drücken
die Front- und Heck-Einparkhilfe
aktiviert bzw. deaktiviert.

172Fahren und Bedienung
Einschalten
Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken auf D aktiviert.
Das System erkennt und merkt sich
Parklücken (für 10 m bei Längspar‐
klücken bzw. 6 m bei Querparklü‐
cken) auch im Einparkhilfemodus.
Durch langes Drücken auf D wird
die erweiterte Einparkhilfe aktiviert,
um mit dem Einparkmanöver zu be‐
ginnen.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge be‐ trägt 1,8 m für die Erkennung von
Längsparklücken und 2,5 m für Quer‐
parklücken.
FunktionenModus Parklückensuche
Fahrzeuge mit Anzeige im Driver Information Center
Längs- bzw. Querparklücke im Driver Information Center (DIC) durch
Drücken auf SET/CLR auswählen.

Fahren und Bedienung173
Wenn eine Parklücke erkannt wird,
erscheint im Driver Information Cen‐ ter (DIC) eine visuelle Rückmeldung
und es ertönt ein Signalton.
Fahrzeuge mit Anzeige auf dem
Colour-Info-Display
Längs- oder Querparklücke durch
Drücken auf das Symbol 6 oder 7
am Colour-Info-Display wählen.
Wenn eine Parklücke erkannt wird,
erscheint im Colour-Info-Display eine visuelle Rückmeldung und es ertönt
ein Signalton.
Wenn der Fahrer das Fahrzeug nicht
innerhalb von 10 m (Längsparklü‐ cken) bzw. 6 m (Querparklücken) an‐
hält, nachdem eine Parklücke vorge‐
schlagen wurde, setzt das System die
Suche nach einer geeigneten Parklü‐ cke automatisch fort.
Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der Fahrer das Fahrzeug innerhalb von
10 m (Längsparklücken) bzw. 6 m(Querparklücken) nach dem Auf‐
leuchten der Meldung Stop anhält.
Das System berechnet den optimalen Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die Kon‐
trolle über die Lenkung übernommen
hat. Daraufhin wird das Fahrzeug au‐ tomatisch in die Parklücke gelenkt,
wobei dem Fahrer ausführliche An‐
weisungen zum Bremsen, Beschleu‐
nigen und Schalten gegeben werden. Der Fahrer sollte nun das Lenkradnicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton zeigt an, dass der Abstand
zu einem Hindernis rund 30 cm oder
weniger beträgt.
Wenn Sie als Fahrer aus einem be‐ liebigen Grund wieder die Kontrolle
über die Lenkung übernehmen müs‐
sen, halten Sie das Lenkrad nur am
äußeren Rand. In diesem Fall wird
der automatische Lenkvorgang abge‐
brochen.

174Fahren und Bedienung
Seite der Parkplatzsuche ändernDas System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐ chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
■ Allgemeine Hinweise und Warn‐ meldungen.
■ Einen Hinweis, falls Sie während der Parklückensuche schneller als
30 km/h fahren bzw. bei der Park‐
führung schneller als 8 km/h.
■ Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird.
■ Die Fahrtrichtung während des Ein‐
parkmanövers.
■ Die Anweisung, den Rückwärts‐ gang oder den ersten Gang einzu‐
legen.■ Die Anweisung, zu beschleunigen oder zu bremsen.
■ Für manche Anweisungen wird im Driver Information Center (DIC) ein
Fortschrittsbalken angezeigt.
■ Den erfolgreichen Abschluss eines Einparkmanövers, was durch ein
Popup-Symbol und einen Signalton gemeldet wird.
■ Den Abbruch eines Einparkmanö‐ vers.
Anzeigeprioritäten
Die Anzeigen der erweiterten Ein‐
parkhilfe im DIC können durch Mel‐
dungen mit höherer Priorität verhin‐
dert werden. Nachdem die Meldung
durch Drücken auf SET/CLR am
Blinkerhebel bestätigt wurde, werden wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt
werden.Ausschalten
Das System wird deaktiviert durch:
■ Langes Drücken auf D
■ Erfolgreiches Beenden des Ein‐ parkmanövers
■ Überschreiten von 30 km/h bei der Suche nach einer Parklücke
■ Überschreiten von 8 km/h während
der Parkführung
■ Erkannter Fahrereingriff am Lenk‐ rad
■ Überschreiten der maximal zuläs‐ sigen Gangwechsel: acht Wechselbeim Längseinparken bzw.
fünf Wechsel beim Quereinparken
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Display mit
Parkvorgang abgebrochen ange‐
zeigt. Zusätzlich ertönt ein akusti‐
sches Signal.
